立式带螺纹接口储水罐体结构设计

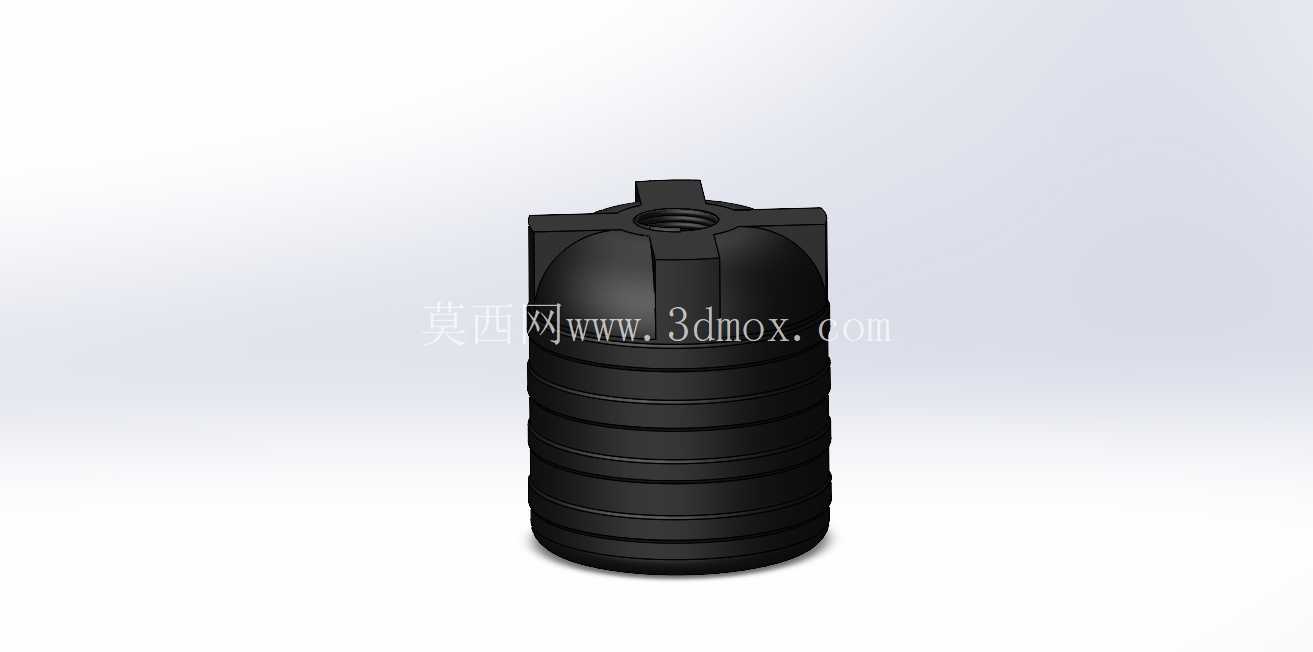

这款立式储水罐体的结构设计，首先要匹配民用供水、农业灌溉、小型消防点位、畜牧养殖供水这几类高频应用场景的实际安装需求，在做三维结构推演的时候，最先敲定的是顶部的内螺纹接口规格，没有采用快接结构而是选了标准管螺纹，就是考虑到户外长期使用的场景下，螺纹连接的密封可靠性更高，不管是对接进水管道、液位传感器还是溢流管路，都能直接匹配市面上通用的水暖配件，不需要额外做转接结构，能减少现场安装的配件成本与渗漏风险。

罐体主体做了多道环形加强筋的结构设计，不是为了外观装饰，而是考虑到这类储水容器多数采用滚塑或者铸造工艺成型，环形凸起的筋条一方面能提升桶壁的环向刚度，当罐体内部储满水产生静水压的时候，筋条可以分散桶壁的受力，避免长期使用出现桶壁鼓胀变形的问题，尤其是埋地安装或者半埋安装的场景，外部土壤的侧向压力也能通过环形筋条均匀传导，不会出现局部应力集中导致的罐体开裂。另一方面，环形筋条在堆叠运输的时候也能起到防滑定位的作用，多个罐体叠放时筋条的凹槽可以卡住上层罐体的底部，减少运输过程中的滑移磕碰。

顶部的半球形封盖设计也是经过受力校核的，相比平盖结构，弧形封盖能承受更大的内部压力，同时顶部预留的内螺纹接口做了局部加厚处理，因为接口位置是管路连接的受力点，不管是安装的时候拧动管件产生的扭矩，还是后期使用中管路震动带来的交变载荷，加厚的接口凸台都能避免应力集中导致的接口开裂。罐体底部做了平底结构，没有设计支腿，就是考虑到这类储水罐的安装场景多样，不管是直接放在水泥平台上、埋入基坑，还是配套金属支架安装，平底结构的适配性更强，不需要额外匹配支腿的安装孔位，放置的时候只要基础平整就能保证罐体的垂直度，不会因为支腿受力不均出现倾斜。

在确定外形尺寸边界的时候，首先控制了罐体的整体高度与直径比例，大概是2:1的高径比，这个比例下罐体的重心更低，满水状态下的抗倾覆性能更好，不管是户外放置遇到大风，还是人员操作时意外碰撞，都不容易倾倒。同时这个直径尺寸也能适配常规的入户门、楼道宽度，在室内安装的时候不需要拆解结构就能直接搬运到位，避免了大尺寸罐体无法进场的问题。顶部的螺纹接口位置做了居中设计，不管是上进上出的管路布局，还是侧进上出的布局，居中的接口都能方便管路排布，不会出现管路贴壁无法安装密封件的问题，接口的内螺纹深度也做了控制，既保证足够的螺纹啮合长度满足密封和受力要求，又不会因为螺纹过深导致罐体内部出现凸起的结构，清理罐体内部的时候不会有清洁死角，不容易积攒水垢和杂质。

考虑到不同场景的使用需求，罐体的壁厚做了梯度设计，底部位置因为要承受整个罐体满水后的全部重量，同时接触安装基础，容易出现磨损，所以壁厚比桶壁位置厚20%左右，顶部封盖位置因为要承受管路的安装载荷，壁厚也比中间桶壁略厚，中间桶壁因为有环形加强筋的补强，壁厚可以适当控制，在保证结构强度的前提下减少材料用量，降低成型后的整体重量，方便搬运和安装。罐体的外表面没有做多余的装饰结构，光滑的曲面加上环形筋条的过渡，不容易积灰积水，户外使用的时候雨水可以顺着筋条之间的凹槽自然流下，减少污渍附着，后期清洁维护也更方便。

在做结构建模的时候，特意把所有的转角位置都做了圆角过渡，没有尖锐的直角，一方面是成型工艺的要求，不管是滚塑还是铸造，直角位置容易出现应力集中和成型缺陷，圆角过渡能让材料填充更均匀，减少成型后的内应力，避免使用过程中出现开裂；另一方面，安装和搬运过程中，圆角结构不会划伤操作人员，也不会磕碰损坏连接的管路。罐体内部没有设计多余的分隔结构，是完整的储水腔，这样可以最大化利用内部空间，提升储水容积，同时光滑的内壁也能减少水流阻力，进水和出水的时候不会出现紊流，也不容易滋生生物膜，适合储存饮用水、灌溉用水等不同水质的水体。

针对消防点位的使用场景，罐体的结构强度做了额外校核，满水状态下可以承受短时间的水压波动，当配套小型消防泵取水的时候，罐体内部产生的负压也不会让罐体出现吸瘪变形，环形加强筋的间距也是经过计算的，在负压状态下筋条之间的桶壁变形量控制在安全范围内，不会出现永久变形。针对农业灌溉的场景，罐体的材料适配性也在结构设计阶段做了考虑，壁厚可以耐受常见的水溶肥料、农药的轻微腐蚀，不会因为长期储存带肥的水体出现壁面腐蚀渗漏，底部的平底结构也可以方便安装排污阀，只需要在底部侧面现场开孔就能安装排污管路，定期清理罐体底部沉积的杂质，不需要额外设计固定的排污接口，给不同用户的个性化安装留出足够的调整空间。
