在注塑成型生产环节里,薄壁深腔类、软质透明材质类塑件的顶出脱模一直是模具设计的难点,常规顶杆、推板顶出结构很容易在塑件表面留下顶痕,甚至造成塑件变形、顶穿报废,空气提升阀也就是行业内常说的气顶,就是针对这类痛点开发的专用顶出配件。这类气顶结构通常安装在模具型腔或者型芯的深腔底部、筋位密集区域,合模注塑时依靠阀体内的弹簧预紧力将阀芯顶起,封闭阀体与模具配合的通气间隙,避免熔融塑料渗入气路造成堵塞;开模顶出阶段,模具气路接入压缩空气,气压克服弹簧预紧力推动阀芯后退,压缩空气顺着阀芯与阀体的间隙均匀喷入塑件与模具成型面之间,在两者之间形成均匀的气垫托举力,让塑件平稳脱离成型面,不会出现局部受力过大导致的顶白、变形问题。

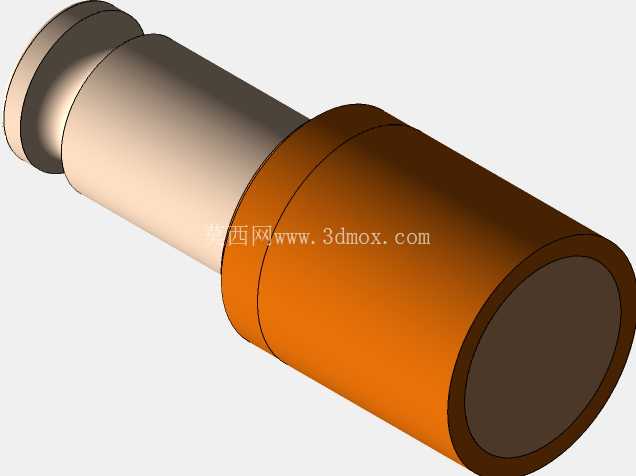

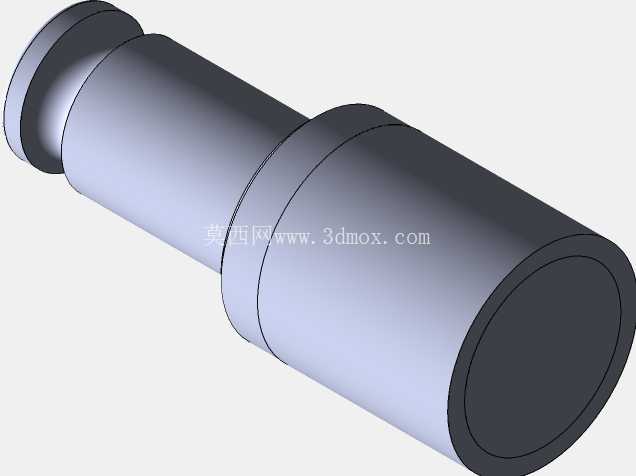

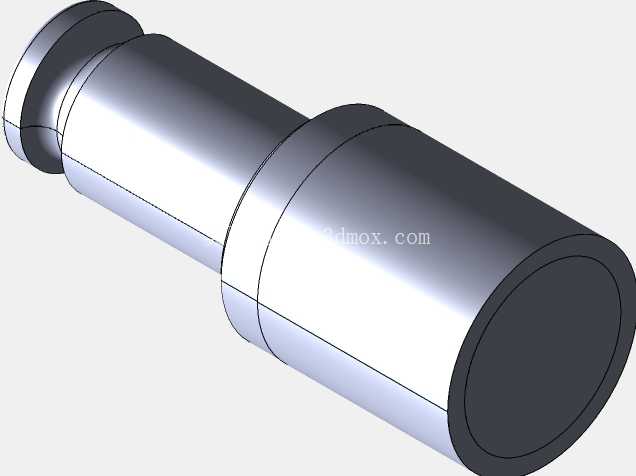

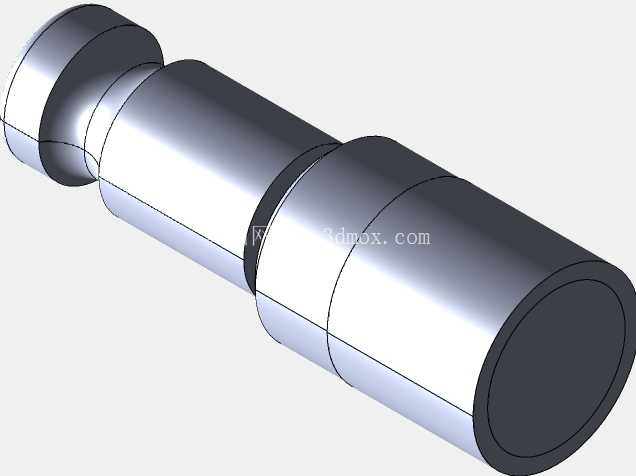

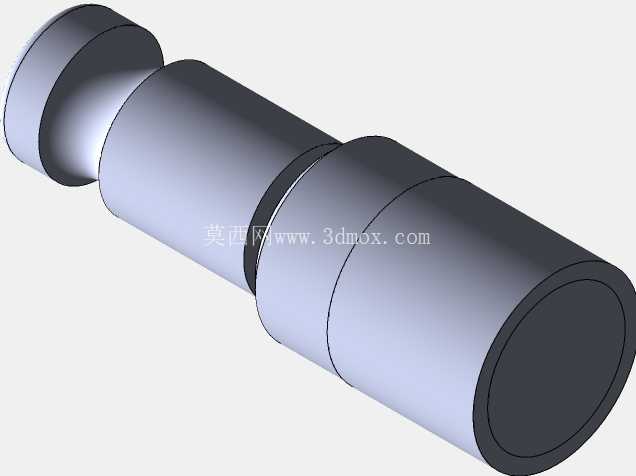

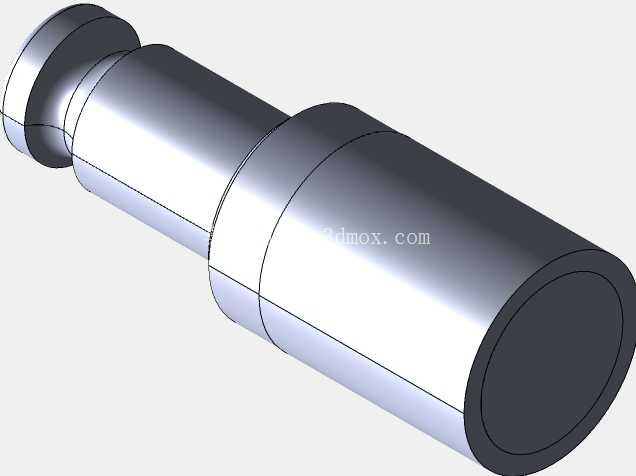

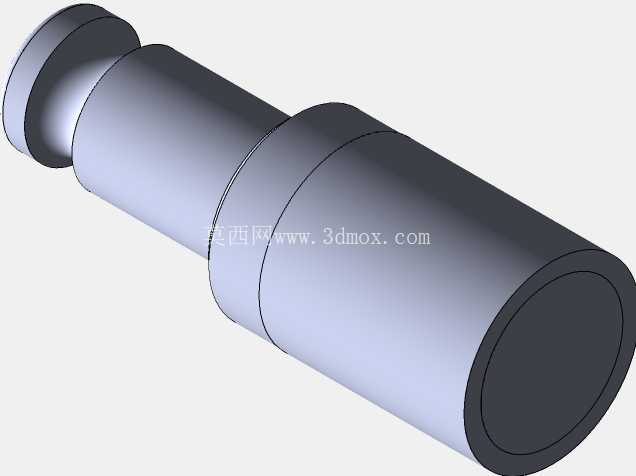

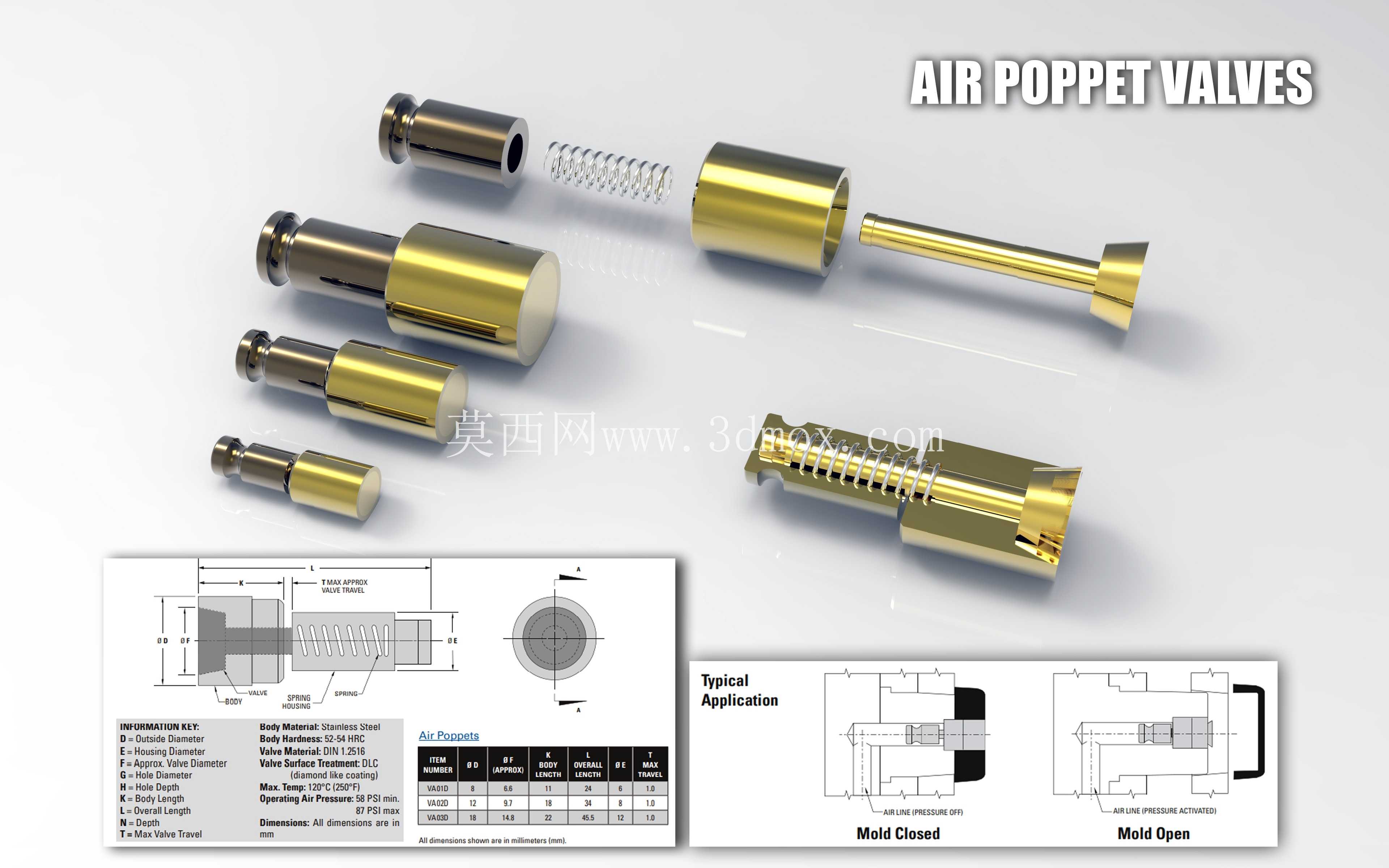

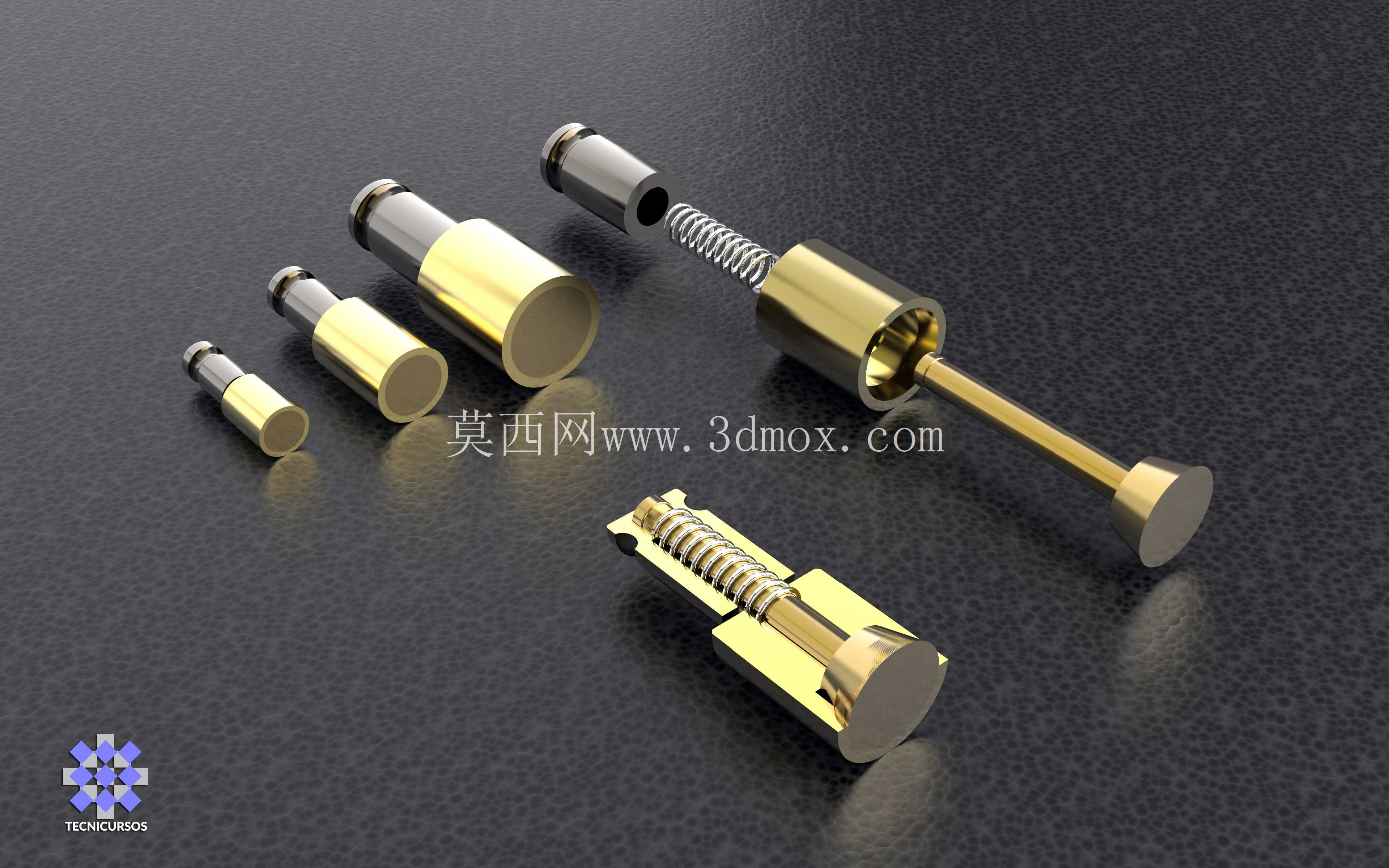

本次设计的气顶结构参考通用模具配件标准做了全系列尺寸覆盖,一共包含三种适配不同模具规格的尺寸型号,建模过程中采用参数化方程驱动各零件的尺寸关联,调整规格时只需要修改核心参数就能自动生成对应尺寸的零件模型,不需要重复绘制草图,能大幅提升不同规格模具的设计选型效率。从结构组成来看,整套气顶由阀体、阀芯、复位弹簧三个核心零件组成,阀体采用台阶式外圆结构,安装时直接嵌入模具对应的安装孔内,依靠台阶面做轴向定位,不需要额外的紧固件固定,拆装维护十分便捷;阀芯与阀体采用精密间隙配合,配合间隙控制在0.01-0.02mm之间,既保证阀芯滑动顺畅无卡滞,又能避免注塑时熔融塑料渗入配合间隙造成阀芯卡死;复位弹簧的刚度经过反复校核,保证在无气压输入时阀芯能可靠复位封闭气路,同时在气压输入时能快速开启,不会出现响应滞后的问题。

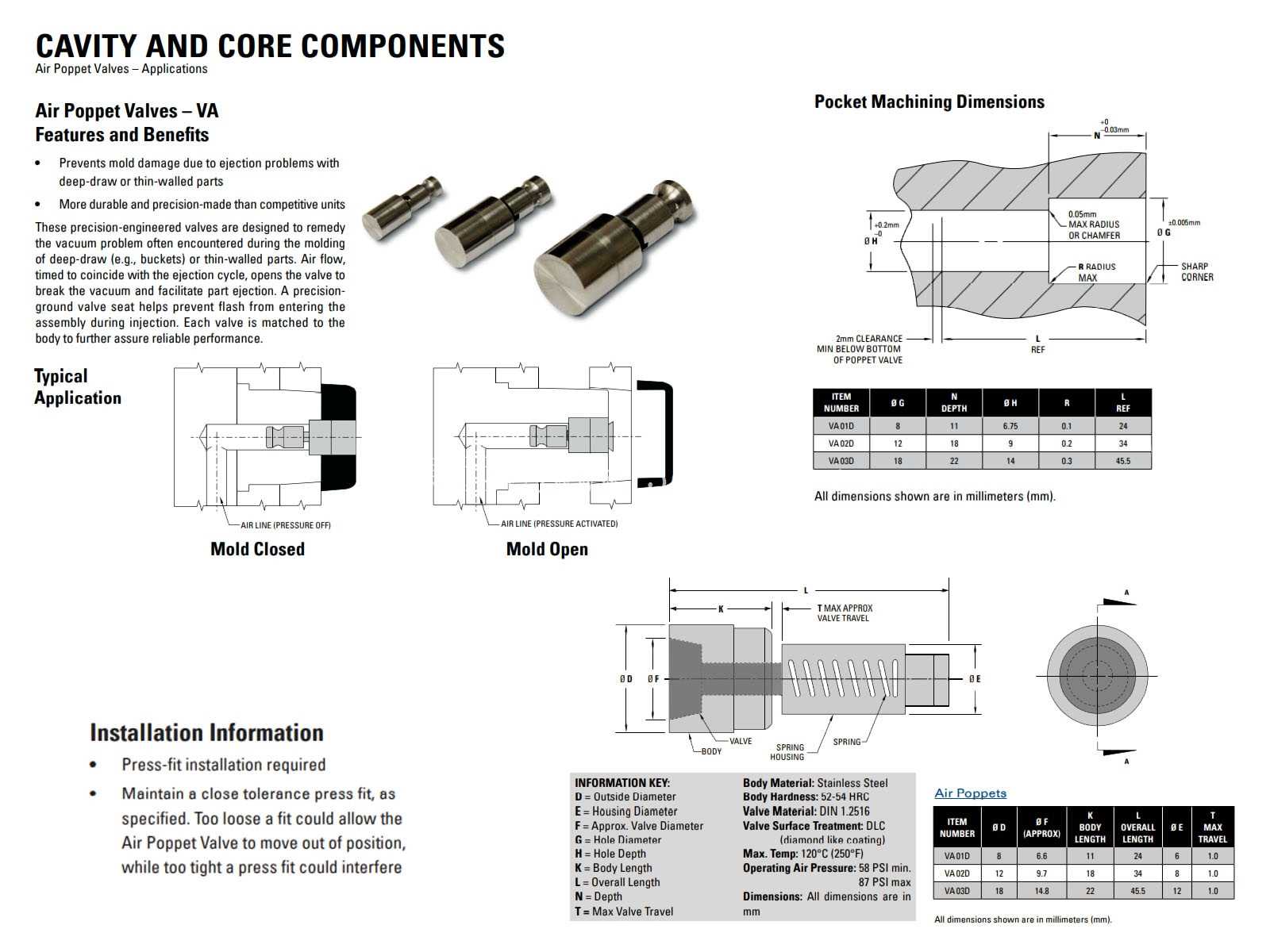

从安装边界来看,最小规格的气顶阀体直径仅4mm,适合安装在模具狭小的筋位、柱位区域,不会占用过多的模具排布空间;中等规格阀体直径8mm,适配大部分中小型注塑模具的常规顶出需求;最大规格阀体直径12mm,气流量更大,适合深腔桶类、盒类大尺寸塑件的顶出作业。所有规格的气顶安装孔深度都做了统一的公差适配,模具加工时只需要按照对应规格的阀体直径加工H7精度的安装孔,就能实现直接装配,不需要二次修配。在实际生产应用中,这类气顶结构常和常规顶杆配合使用,对于外观面要求极高的透明PC、PMMA材质塑件,或者软质TPU、TPE材质塑件,在外观面区域布置气顶做无痕迹顶出,在非外观区域搭配少量顶杆做辅助顶出,既能保证塑件外观质量,又能控制模具的加工成本。
设计过程中还针对气顶的常见失效问题做了结构优化,比如在阀芯的通气端做了导流斜面设计,压缩空气喷出时会沿着斜面均匀扩散到塑件表面,不会出现局部气流集中吹伤塑件表面的问题;阀体与模具配合的外圆面做了密封槽预留,安装时可以搭配O型圈做气路密封,避免压缩空气从安装间隙泄漏导致气压不足顶出失败;阀芯的滑动接触面做了抛光处理,表面粗糙度达到Ra0.8以下,长期往复滑动也不会出现磨损卡顿的问题,能有效延长配件的使用寿命。对于模具设计人员来说,在做模具结构排布时,需要提前核算气顶的总气流量,根据塑件的投影面积和材质特性选择对应数量和规格的气顶,保证压缩空气能提供足够的顶出力让塑件完全脱离成型面,同时要注意气顶的安装位置要避开模具的冷却水路、顶杆孔、螺丝孔等其他结构,避免出现干涉问题。
