蒸汽管路自动复位喷射控制阀结构

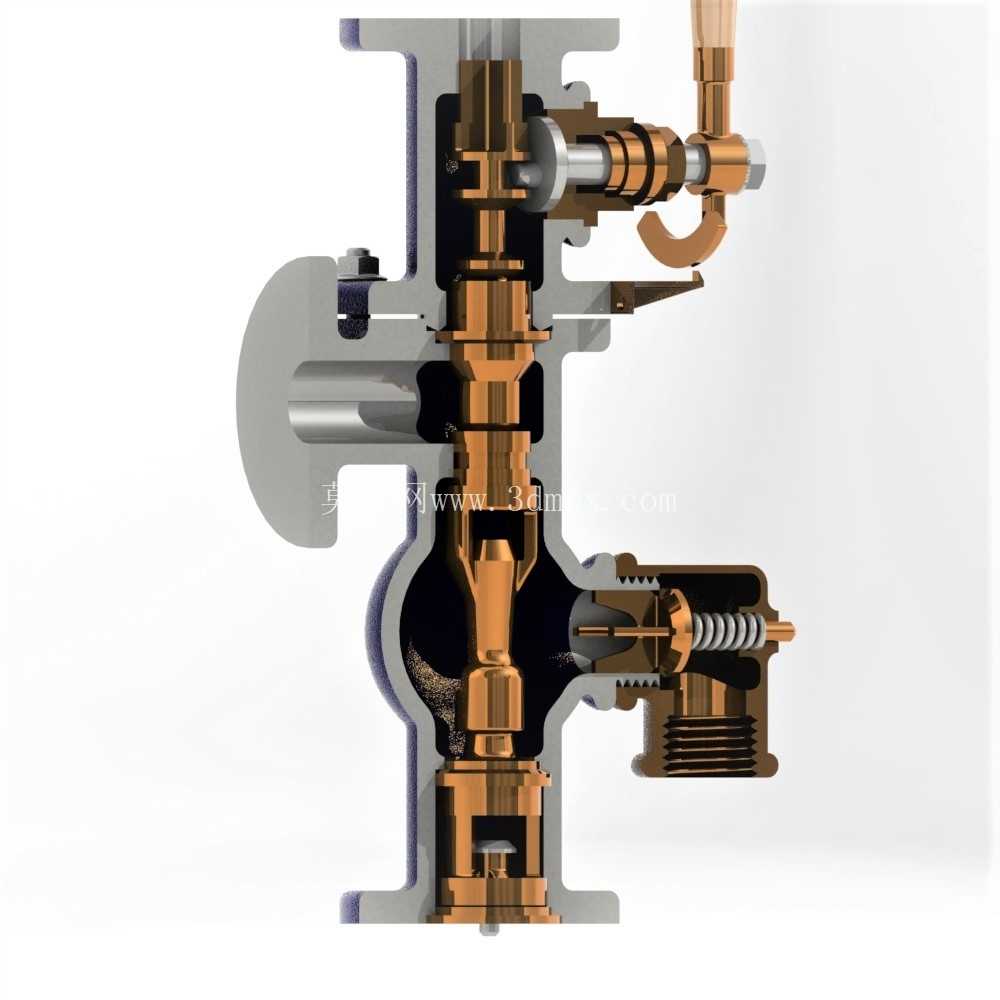

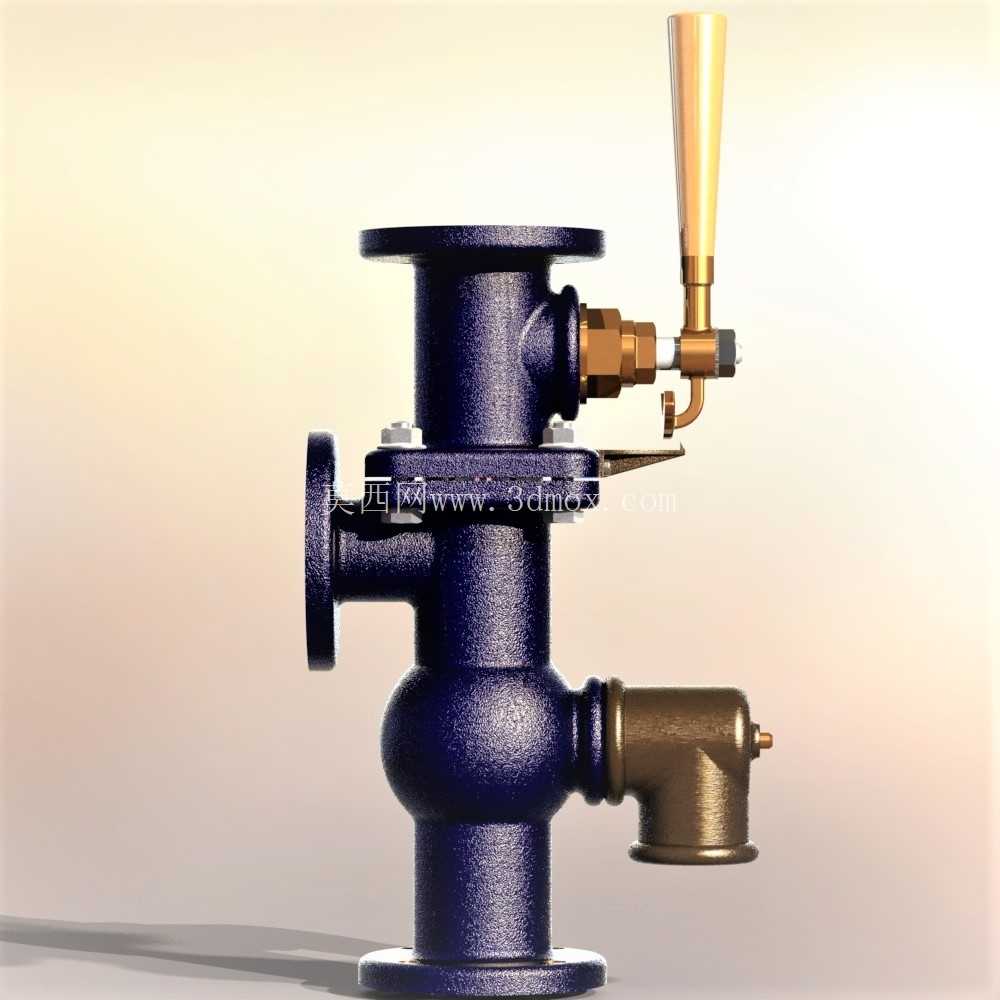

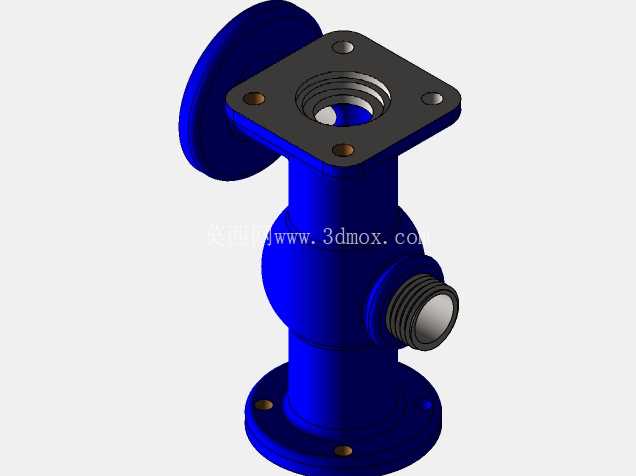

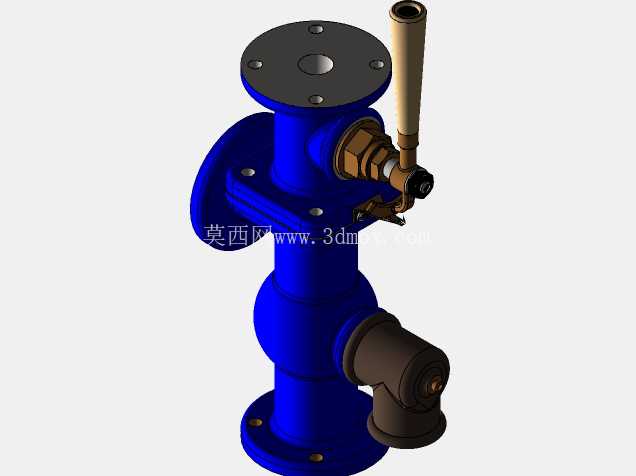

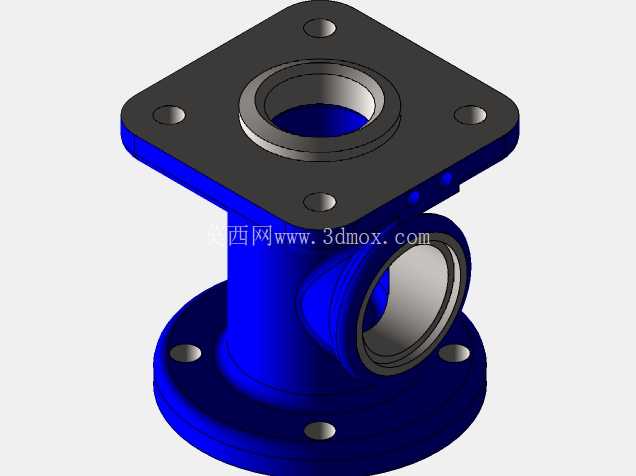

　　这类带自动复位结构的蒸汽喷射阀，常应用在中小型蒸汽供热管网、食品加工蒸煮线、印染设备蒸汽支路以及小型锅炉的辅机管路上，核心作用是在管路压力出现波动、瞬时超压或者完成阶段性蒸汽喷射供给后，自动截断蒸汽通路并复位到待机状态，避免持续喷放造成的蒸汽损耗、管路压力失稳，也能防止下游设备因为持续进汽出现超温超压的故障。从结构设计来看，阀体采用铸造成型的流道结构，主体流道为上下贯通的法兰连接形式，侧方分别设置了蒸汽引射接口和复位控制腔接口，顶部的锥形喷管是蒸汽加速喷出的核心通道，内部做了渐缩式的流道设计，能够让饱和蒸汽在喷出过程中完成流速提升，满足局部引射、补汽或者吹扫的工艺需求。

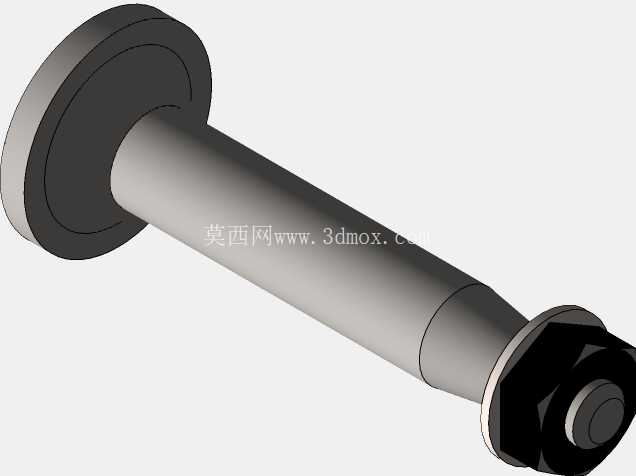

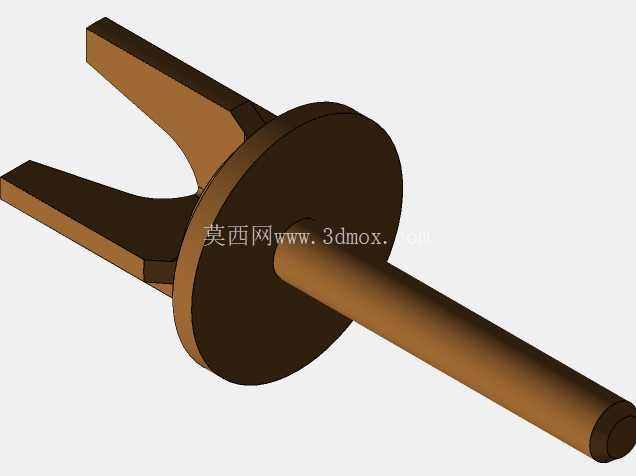

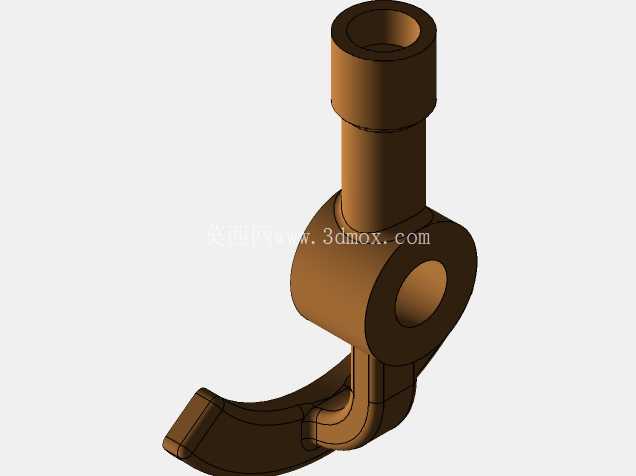

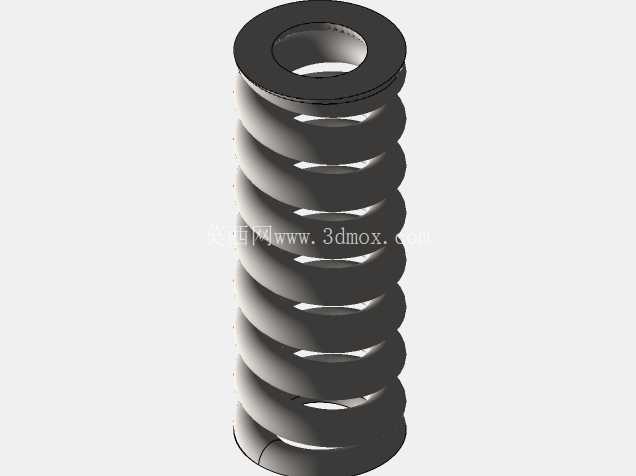

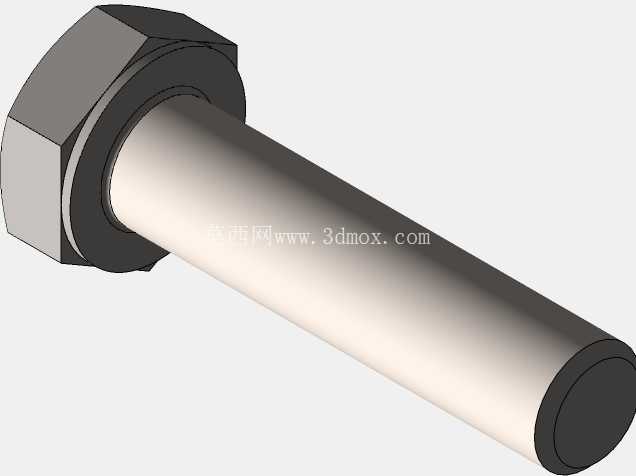

　　设计过程中首先要考虑的是阀体的承压边界，因为接触的是带压饱和蒸汽，阀体壁厚按照常用1.6MPa工作压力等级做冗余设计，法兰连接尺寸匹配常规DN25到DN40的蒸汽管路标准法兰，安装时不需要额外做转接件，直接对接同规格管路法兰即可，侧方的控制接口采用标准管螺纹连接，适配常规的仪表管和控制气管路。复位机构采用杠杆式的机械触发结构，不需要额外接入电气控制信号，依靠管路内部的压力变化和内置弹簧的复位力就能完成动作，这种纯机械结构的设计优势在于高温蒸汽环境下不会出现电气元件老化、信号失灵的问题，在潮湿、有冷凝水的蒸汽管路环境里可靠性更高，日常维护只需要定期检查杠杆铰接位置的磨损情况、弹簧的预紧力是否在设计区间即可，不需要复杂的校准流程。

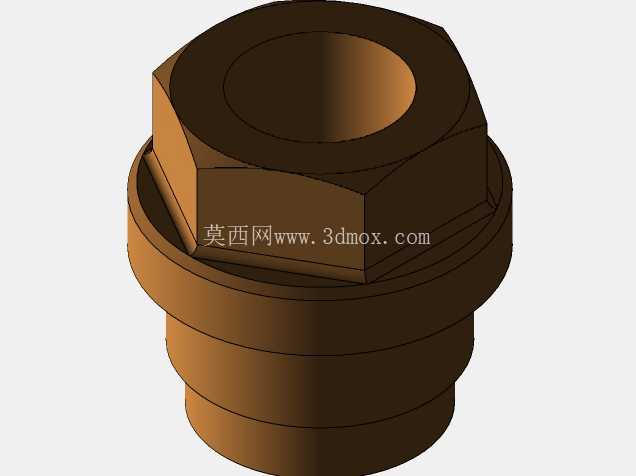

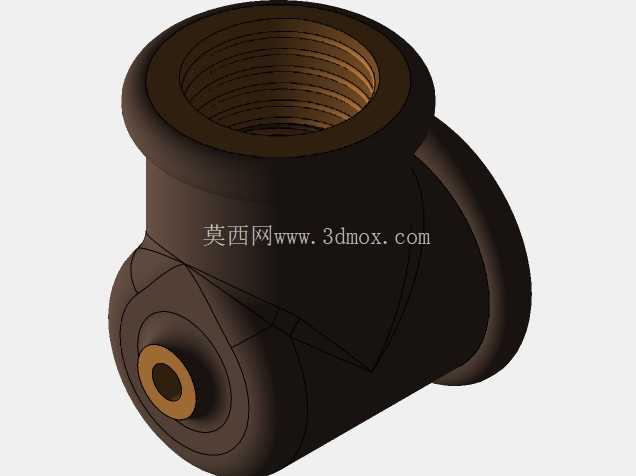

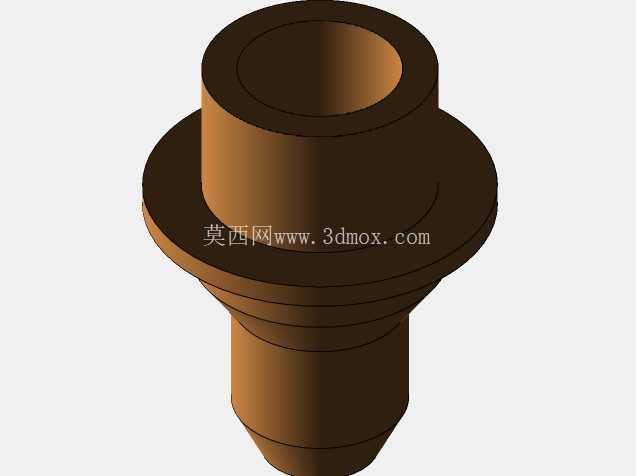

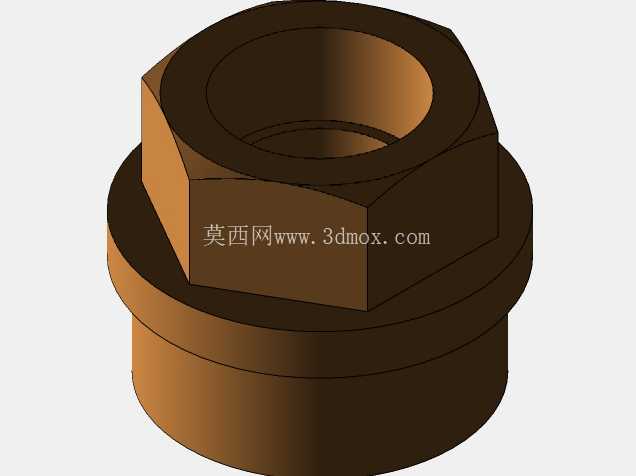

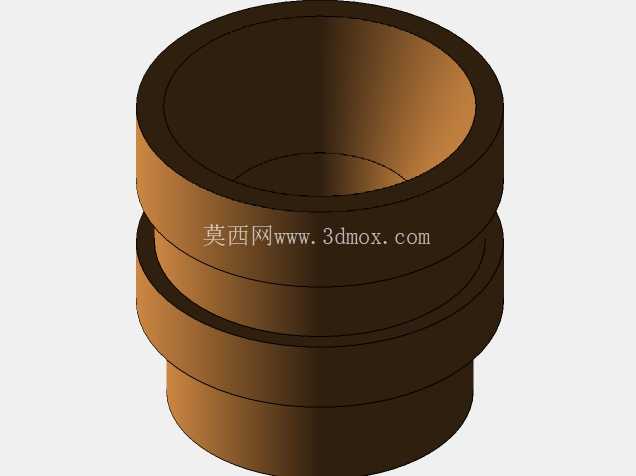

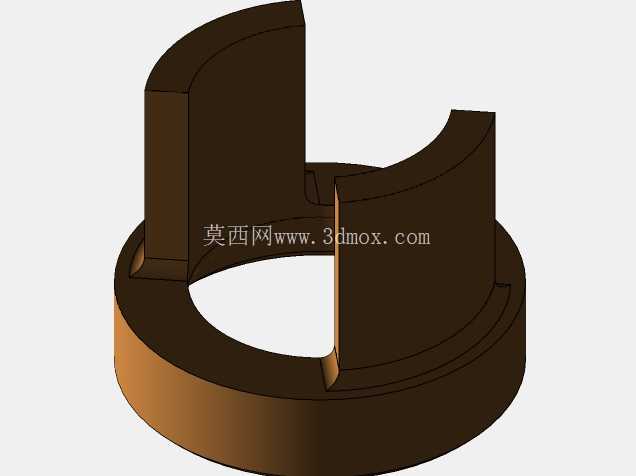

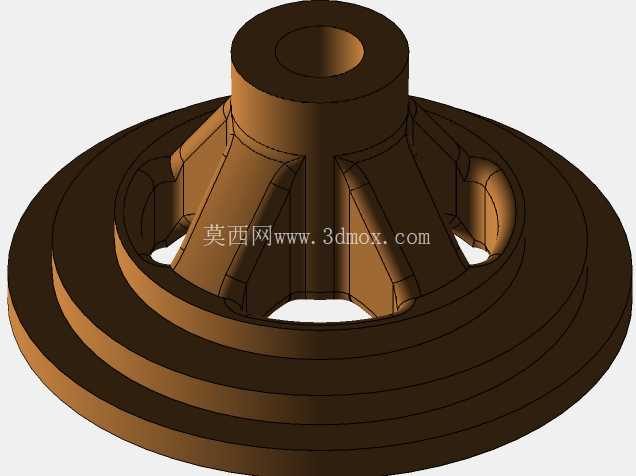

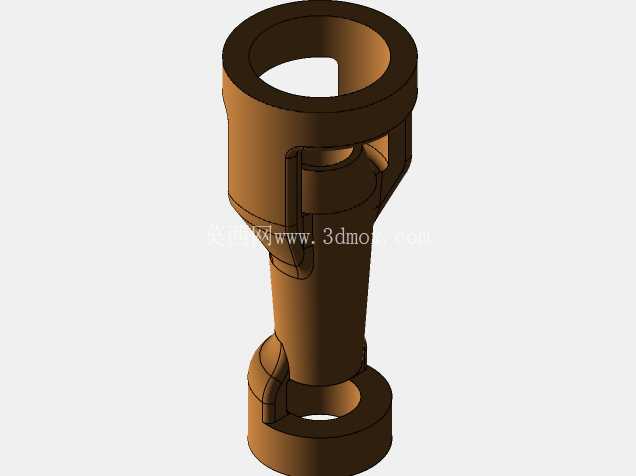

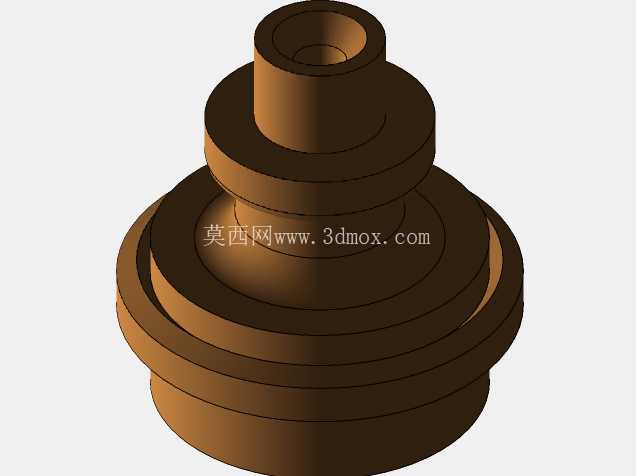

　　流道设计上做了圆滑过渡处理，避免直角拐角造成的蒸汽湍流，减少蒸汽流动过程中的压力损失，同时也能降低高速蒸汽带水对阀体内壁的冲蚀，延长阀体的使用寿命。喷管部分采用铜质材料加工，和铸铁阀体之间采用硬密封加耐高温密封垫的连接形式，既保证了连接位置的密封性能，也利用铜材的耐磨特性提升喷口的抗冲蚀能力，侧方的控制腔端盖采用可拆卸结构，方便后期检修的时候更换内部的密封件和复位弹簧，不需要整体拆解阀体就能完成常规维护作业。

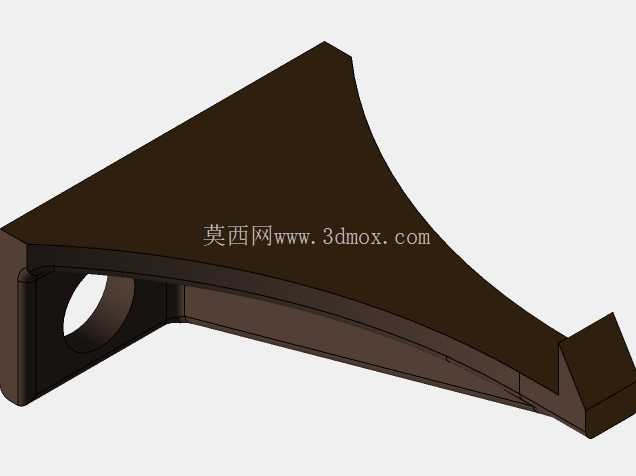

　　安装边界上，阀体主体的垂直安装高度预留了足够的操作空间，顶部喷管的伸出长度不会和周边的管路保温层、支架产生干涉，侧方的杠杆触发机构预留了手动测试的操作空间，现场调试的时候可以手动扳动杠杆测试阀瓣的动作是否顺畅，不需要拆解管路就能完成动作测试。在实际选型应用中，这类阀门适合用在需要间歇性蒸汽供给、超压自动泄放复位的工况，相比常规的截止阀和安全阀，它整合了喷射供给和自动复位截断的功能，不需要在管路上同时安装多个阀件来实现相同功能，能够减少管路的连接节点，降低蒸汽泄漏的风险。建模过程中对各个配合面的公差做了对应设置，法兰密封面的平面度、铰接位置的轴孔配合公差都按照机械设计手册的推荐值选取，保证加工装配后各个运动部件动作顺畅，不会出现卡涩或者密封不严的问题。阀体外部的加强筋设置在流道拐角和法兰连接位置，既能够提升阀体的整体刚性，避免承压过程中出现形变，也不会过多增加阀体的整体重量，兼顾了结构强度和材料成本的平衡。
