三辐条轻量化转向操控盘结构设计

这款转向操控构件的设计，最初是面向小型低速代步车、场地作业车辆的转向系统适配需求做的方案，在实际的车辆操控链路里，这类构件是驾驶员直接施加转向力矩的核心交互部件，所有的转向意图都要通过这个部件传递到转向柱，再联动转向拉杆完成车轮角度调整，所以设计过程里首先要平衡的就是握持手感、结构强度和装配适配性三者的关系。

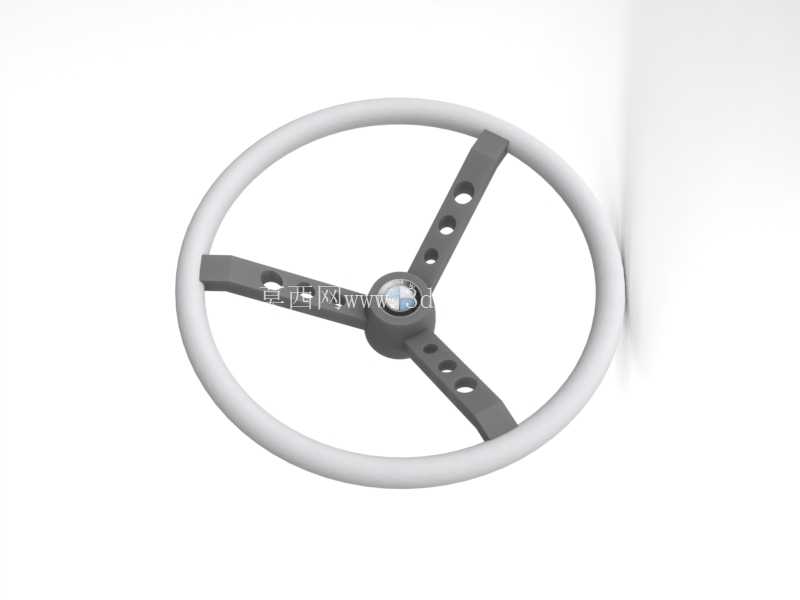

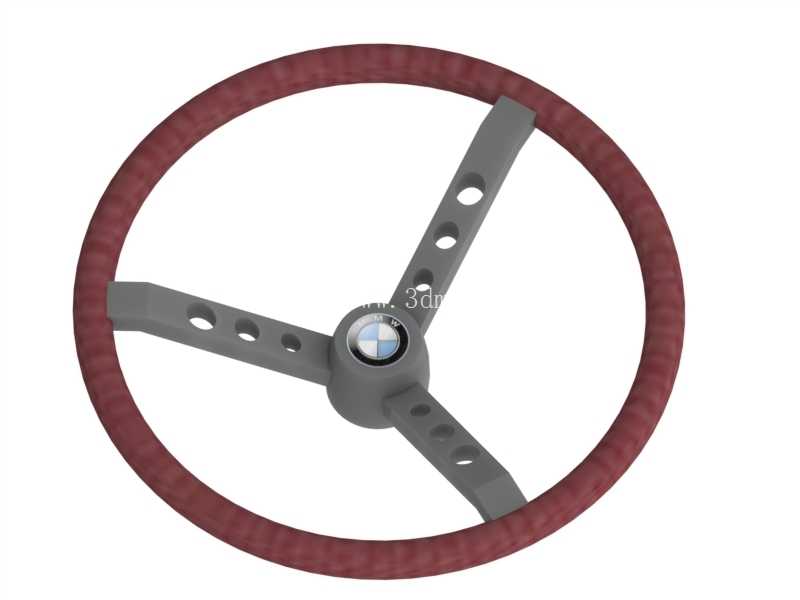

从结构设计思路来看，采用三辐条对称布局是经过多轮受力校核后的选择，相比两辐条结构，三辐条在轮圈任意位置受力时，都能通过相邻两根辐条分散传递力矩，避免单根辐条应力集中导致的断裂风险，相比四辐条结构又能减少不必要的材料冗余，降低整体构件重量。每根辐条上开设的等距圆孔并非装饰性设计，一方面是通过等强度梁的开孔减重逻辑，在不削弱辐条抗弯截面模量的前提下削减非受力区域的材料，另一方面这些开孔也可以作为后续加装多功能按键、装饰盖板的固定位，预留出后期功能拓展的安装空间。

轮圈部分采用等截面圆弧环形设计，截面直径参考成年人手部握持的舒适尺寸设定，握持区域的表面没有做额外的防滑纹理预留，是考虑到后期可以包覆防滑皮质或者橡胶套，基础结构的光滑圆弧面能保证包覆层贴合平整，不会出现局部凸起硌手的问题。中心的轮毂位置做了阶梯式沉孔结构，这个位置是和转向柱输出轴配合的核心安装位，沉孔的深度和内径尺寸按照通用小型车转向柱的花键轴规格做适配边界设计，安装时可以直接套入转向轴，通过中心的锁紧螺母完成轴向固定，不需要额外做转接法兰，能减少装配环节的零件数量。

在实际应用场景里，这类结构的转向盘除了适配常规的低速电动代步车，也可以用在工程作业的小型叉车、场地观光车、游乐设施车辆上，不同场景下的受力需求差异不大，只需要调整辐条的壁厚就能满足不同载荷等级的强度要求。比如用于场地叉车时，可以适当增加辐条壁厚2mm，提升频繁打方向时的结构抗扭能力；用于观光代步车时，可以维持现有薄壁设计，进一步降低转向操作的力度，提升驾驶轻便性。

设计过程中做受力仿真时，重点校核了两个极端工况：一是单手握持轮圈边缘施加最大转向力时的辐条形变，确保最大形变量不超过1mm，避免转向时出现松散的虚位感；二是发生正面碰撞时，轮圈受到冲击后的溃缩方向，通过辐条上的开孔引导结构向驾驶员外侧溃缩，减少对驾驶员胸部的冲击伤害。轮圈的整体外径按照小型车辆的转向力矩需求设定，外径尺寸保证在施加正常握力时就能获得足够的转向力矩，不需要驾驶员额外施加过大的手臂力量，长时间驾驶也不容易产生手臂疲劳。

安装边界方面，中心轮毂的安装端面做了平面度公差要求，确保和转向柱端面贴合时没有间隙，避免转向过程中出现晃动。三根辐条和轮圈、中心轮毂的连接位置都做了圆角过渡处理，避免应力集中导致的疲劳断裂，圆角半径根据连接处的壁厚做匹配，保证过渡区域的截面变化平缓，注塑或者压铸生产时也能减少缩孔、缺料的工艺缺陷。整个构件没有复杂的曲面结构，所有特征都采用规则的拉伸、旋转、切除命令生成，不管是采用塑料注塑生产还是金属压铸生产，都能很方便地开模，模具结构简单，不需要复杂的抽芯结构，能有效降低生产制造成本。

从实际使用的功能特性来看，这款转向盘没有集成多功能按键、安全气囊等附加结构，属于基础款的转向操控构件，优势在于结构可靠、成本低廉、适配性强，对于不需要复杂功能的低速车辆、作业车辆来说，既能满足转向操控的核心需求，又能控制整车的制造成本。辐条的对称布局也能保证转向盘的动平衡，高速行驶时不会出现方向盘抖动的问题，中心的安装孔同轴度公差严格控制，确保装配后转向盘旋转时的圆跳动量在允许范围内，不会出现偏心转动的情况。
