自制框架式FDM熔融沉积成型打印设备

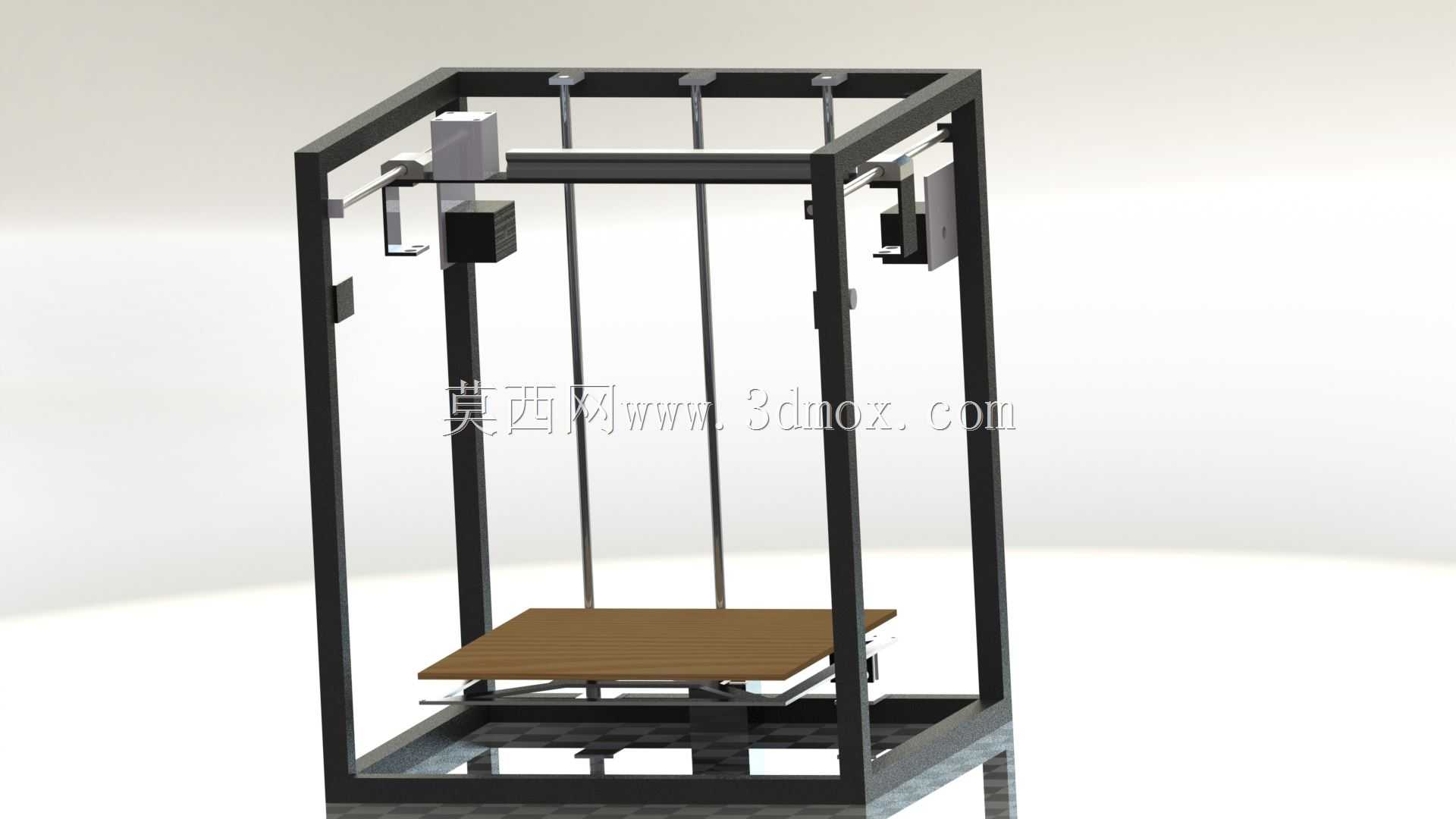

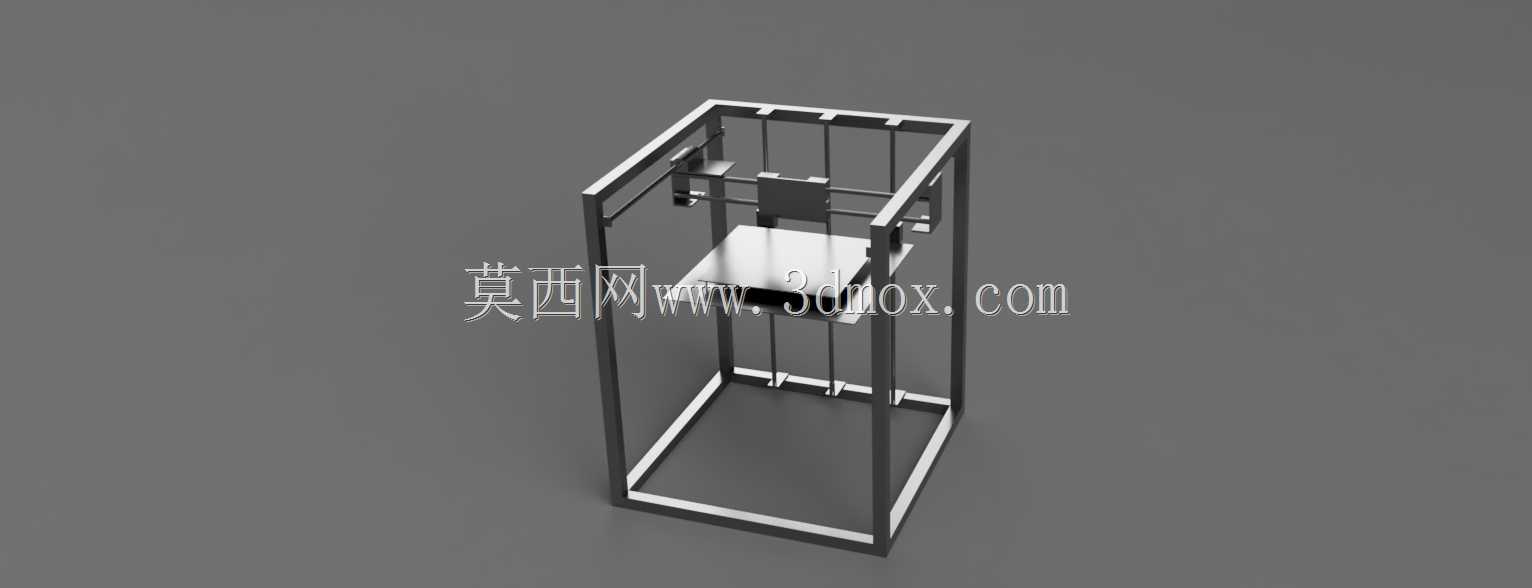

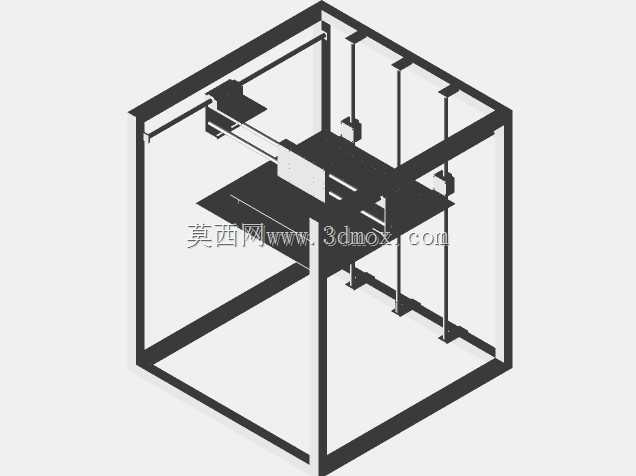

这套框架式FDM打印设备的结构设计，首先围绕桌面级小批量定制加工场景做适配，日常可覆盖手板样件打样、非标小零件试制、创客创意作品实体输出、教学实训操作演示等多类使用场景，不管是个人工作室做结构验证，还是职业院校做增材制造实操教学，或是小型加工点做小尺寸塑料件定制生产，都能匹配对应的使用需求。设备整体采用方管拼接的立式框架结构，没有采用市面上常见的铝型材拼装方案，框架杆件全部做直角拼接固定，整体刚性表现更稳定，打印过程中X、Y轴高速移动产生的振动可以通过框架整体传导抵消，能有效降低打印件表面的振纹出现概率，提升成型件的表面质量。从安装边界来看，设备整体采用立式布局，底部框架占地面积控制在桌面设备的常规适配范围内，不需要额外预留过大的安装空间，普通工作台面即可放置，顶部框架预留了走线与电控元件安装位，不会额外占用侧面操作空间，日常操作时正面预留的操作空间足够完成耗材更换、打印件取放、平台调平等常规操作。功能设计上，X轴组件搭载在两侧竖向导轨上做Z向升降运动，打印平台固定在框架中部的Y轴传动组件上做前后移动，挤出头组件沿X轴横梁做左右移动，三轴运动的行程覆盖常规桌面级打印的成型尺寸范围，能满足绝大多数日常打印件的尺寸需求。设计过程中优先考虑了结构的易加工性，所有框架杆件都采用标准规格的金属方管，切割后直接做直角拼接焊接或者螺栓紧固即可，不需要定制特殊截面的型材，加工门槛低，个人制作者也能通过常规的金属加工设备完成框架制作；运动组件的安装位全部在框架上做了定位基准设计，安装时不需要额外做复杂的位置找正，按照定位面固定即可保证三轴的垂直度，降低了组装调试的难度。传动部分采用常规的步进电机加同步带的传动方案，Z轴采用丝杆传动保证升降的精度与稳定性，避免打印层厚不均的问题；打印平台采用平板式结构，预留了加热组件的安装位，可根据使用需求加装加热平台，适配ABS等容易翘曲的打印耗材；挤出头的安装位采用通用的安装孔位设计，可兼容市面上绝大多数的E3D系列挤出头组件，后期维护更换配件不需要单独定制零件。走线设计全部沿框架杆件内侧布置，预留了走线槽的安装位置，避免运动过程中管线与运动组件发生干涉，同时也让设备整体外观更整洁，不会出现管线杂乱影响操作的情况。框架底部预留了电控箱的安装空间，可将电源、主控板、驱动模块等电控元件全部集成在底部框架内，既可以降低设备整体重心提升放置稳定性，也能避免电控元件外露带来的安全隐患。实际使用过程中，这种框架结构的设备相比型材拼装的设备，长期使用后的结构形变更小，不需要频繁校准框架的垂直度，维护周期更长；三轴的运动行程设计也做了优化，在有限的框架尺寸内尽可能扩大了成型空间，没有多余的结构占用成型区域。设计时还考虑了后期改装的拓展性，框架上预留了多个标准安装孔位，可根据使用需求加装自动调平传感器、耗材断料检测模块、封闭式外壳等拓展组件，不需要对原有框架做破坏性改装就能完成功能升级。打印过程中，立式框架的结构让设备整体重心落在底部框架中心位置，即使高速打印也不会出现明显的晃动，能保证打印过程的稳定性，成型件的尺寸精度可以控制在桌面级设备的常规公差范围内，满足日常样件制作、零件试制的精度要求。
