三叶指尖减压旋转把玩件结构设计

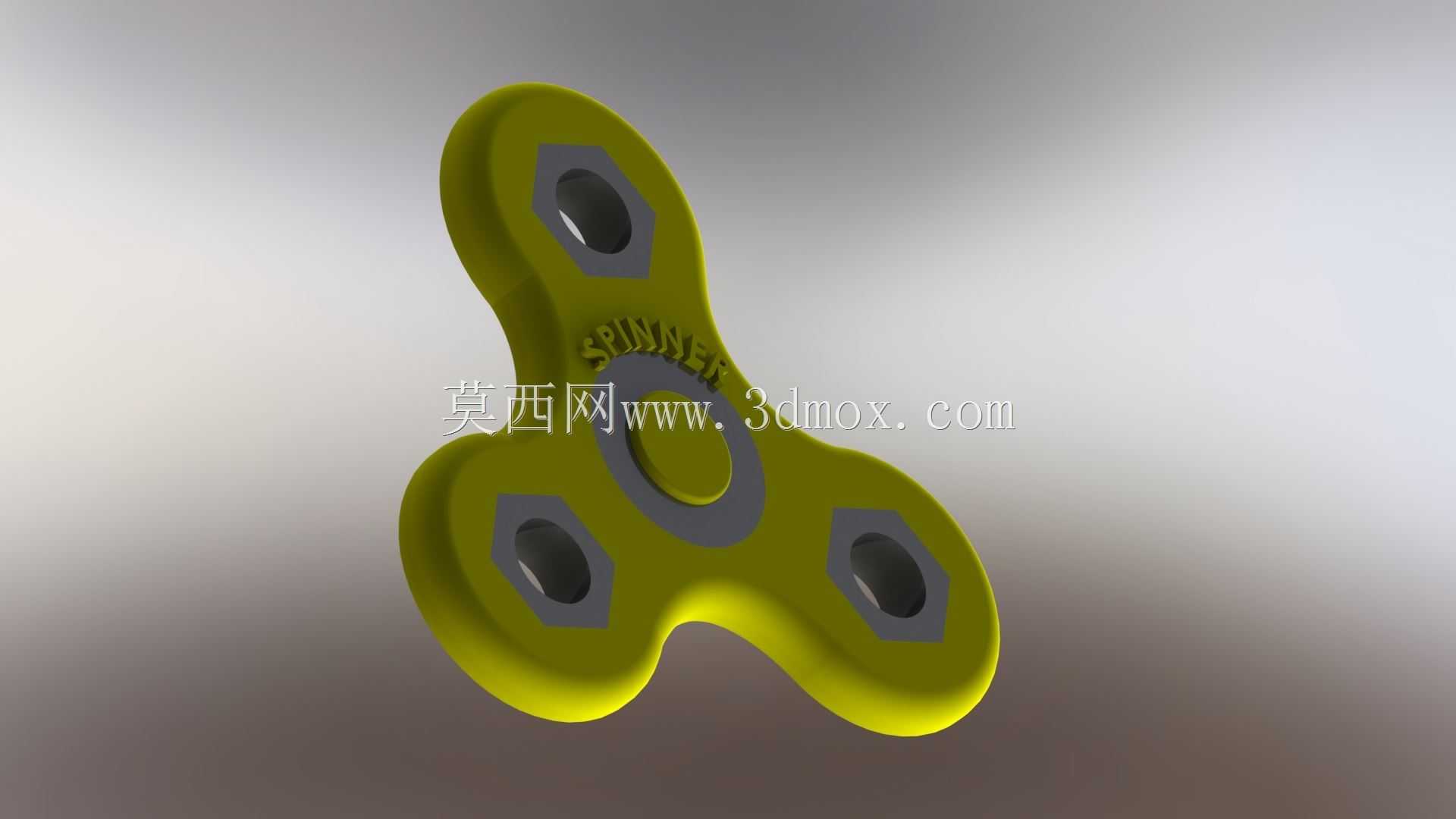

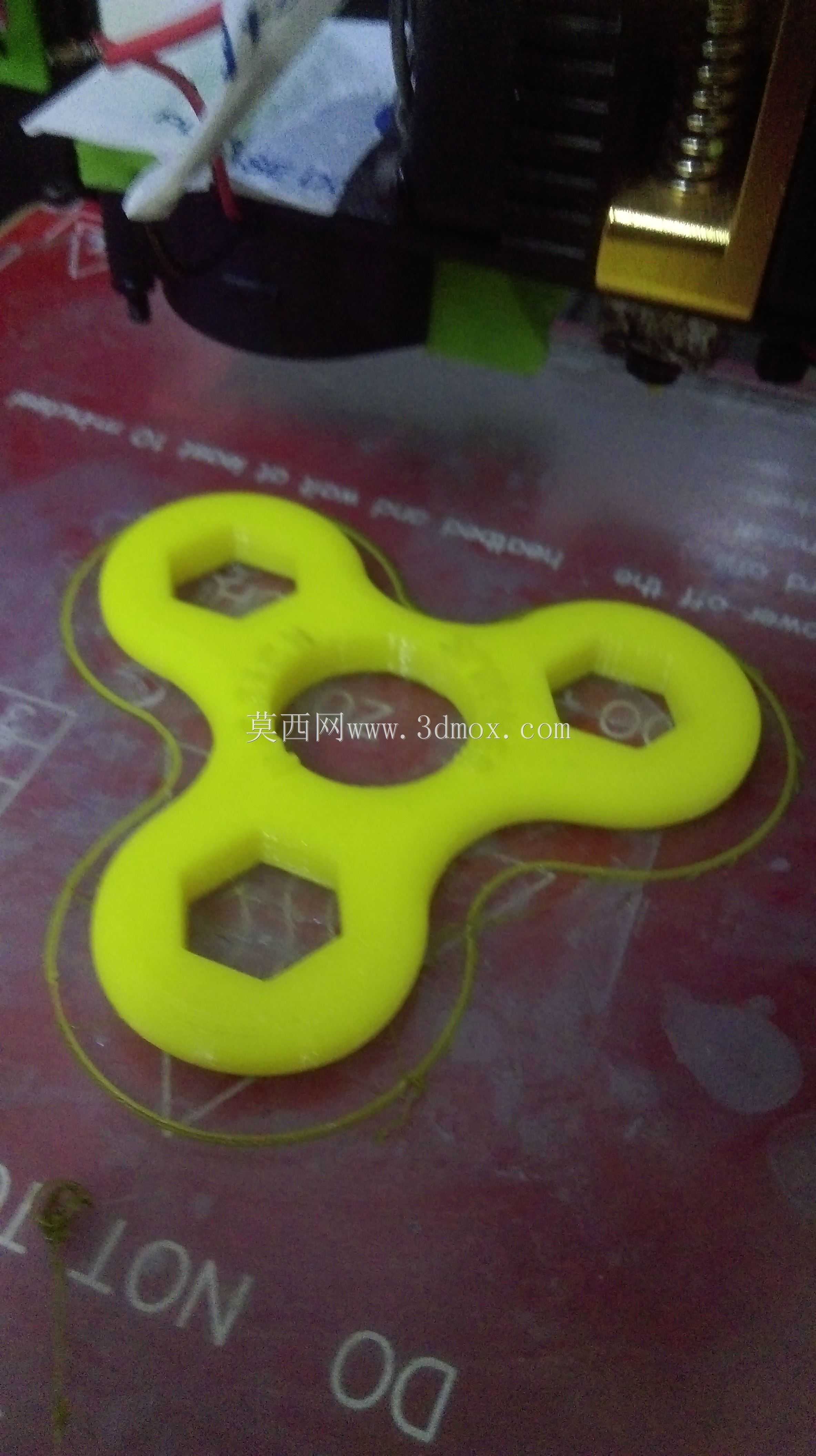

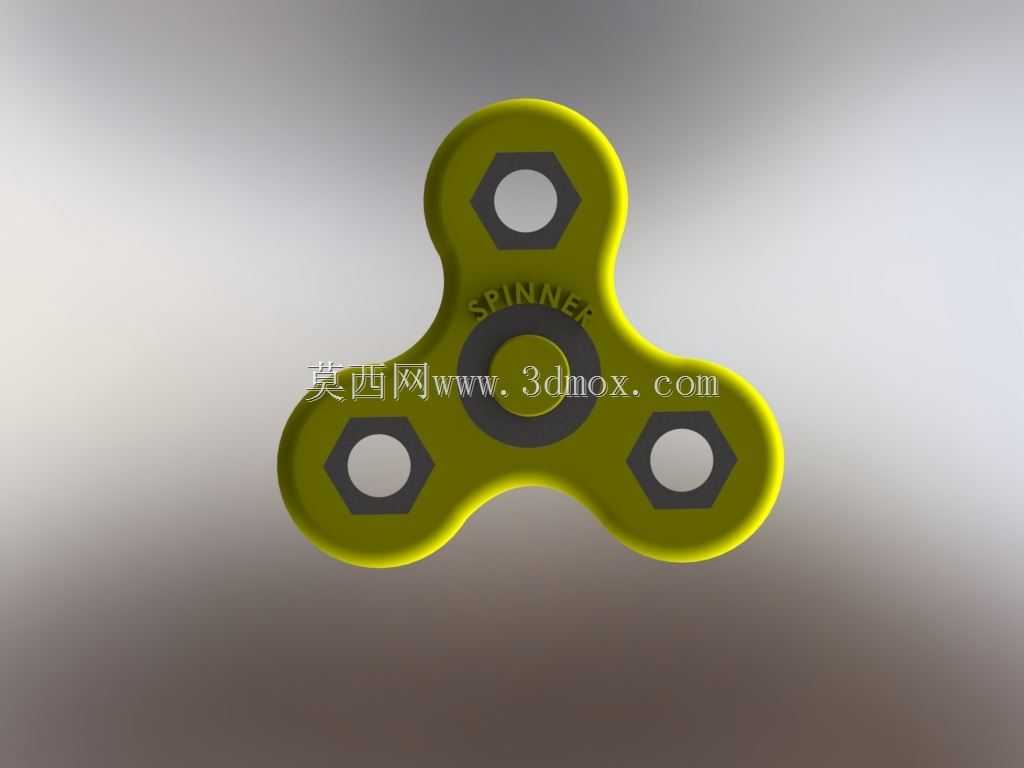

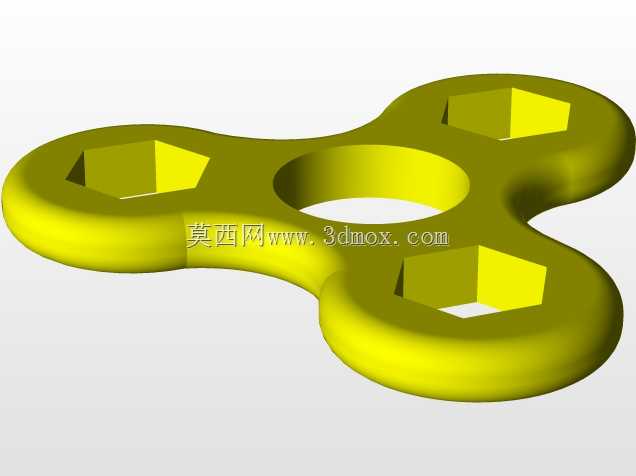

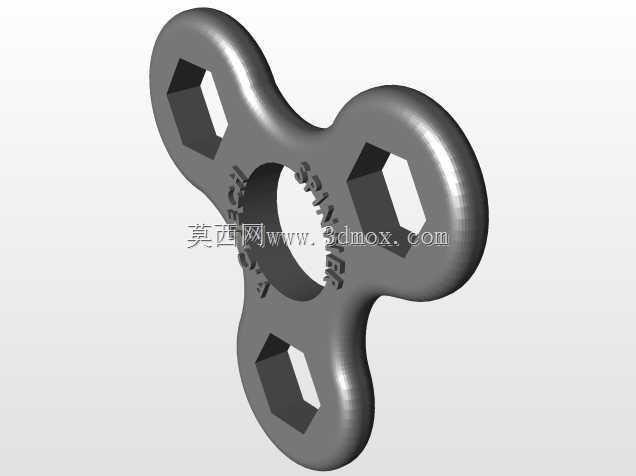

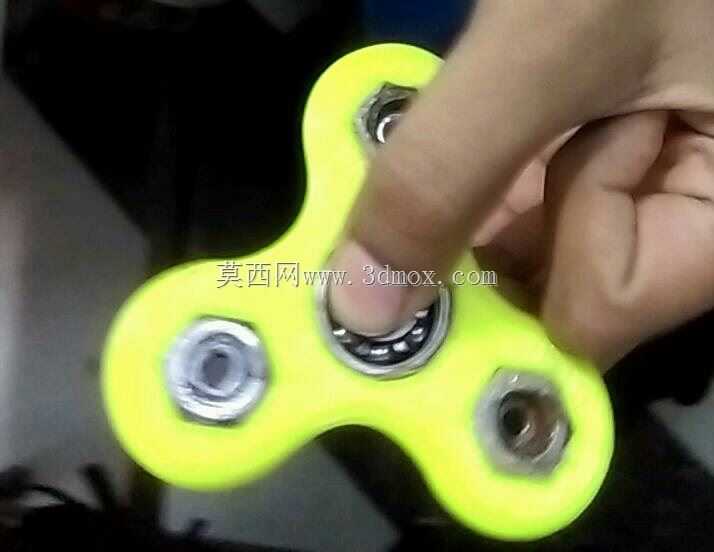

日常机械结构设计工作中，除了面向工业生产的设备零部件设计，偶尔也会接触到面向日常把玩场景的小型休闲结构件，这类结构件虽然不承担工业生产载荷，但其设计逻辑依然遵循机械结构的基本设计准则，需要兼顾转动顺畅度、动平衡精度、握持手感与装配便捷性。这款三叶结构的指尖旋转把玩件，核心功能是通过手指夹持中心轴承部位，拨动外侧叶瓣实现长时间连续旋转，借助旋转过程的触感与视觉反馈，帮助使用者在伏案间隙舒缓手部疲劳、分散注意力，适用于办公场景、通勤途中、长时间思考时的手部放松需求，属于小型休闲类机械结构件。从结构设计思路来看，整体采用三瓣对称式布局，这种布局的核心优势是动平衡调校难度低，三个叶瓣沿中心轴承轴线呈120°均匀分布，旋转过程中质心能够稳定落在旋转轴线上，不会出现偏心抖动的问题，相比两叶结构，三叶结构在同等外径尺寸下旋转惯量分布更均匀，旋转过程的稳定性更好，同时不会因为叶瓣过长导致收纳不便。中心位置预留标准微型轴承的安装位，安装位的尺寸公差按照基孔制过渡配合设计，既能够保证轴承外圈与主体结构的紧密贴合，避免旋转过程中出现外圈跟转的打滑问题，又不会因为过盈量过大导致轴承装配时出现内圈变形、卡滞的问题。三个叶瓣的末端位置预留了标准六角螺母的嵌装槽，嵌装槽的深度与六角螺母的厚度匹配，嵌装后螺母端面与叶瓣表面齐平，既可以通过增加叶瓣末端的重量提升整体旋转惯量，延长单次拨动后的旋转时长，又能够通过六角螺母的金属质感提升把玩时的配重手感，避免纯塑料结构件过轻导致的旋转虚浮感。从外形尺寸与安装边界来看，整体外轮廓直径控制在75mm范围内，单叶瓣的宽度在22mm左右，中心轴承安装位的直径适配常用的608微型深沟球轴承，轴承内孔直径8mm，刚好适配成年人手指的夹持尺寸，握持时拇指与食指分别抵住轴承内圈的上下端面，不会接触到旋转的叶瓣部分，避免旋转过程中剐蹭手指。叶瓣的边缘全部做R3mm的圆角过渡处理，没有尖锐棱角，握持和把玩过程中不会划伤皮肤，整体厚度控制在12mm，和轴承的厚度匹配，装配后轴承上下端面略高于主体结构表面0.2mm，手指夹持时的受力点完全落在轴承内圈上，不会对旋转的外圈产生摩擦阻力。结构设计时充分考虑了个人自制加工的可行性，主体结构可以通过3D打印直接加工成型，不需要额外的复杂工装，打印完成后只需要将标准微型轴承压入中心安装位，再将三个六角螺母嵌入叶瓣末端的卡槽内，不需要额外的粘接或者紧固件固定，依靠卡槽与螺母的过渡配合就可以实现可靠固定，装配过程简单，普通爱好者也可以独立完成组装。轴承选用标准的微型深沟球轴承，内部自带滚珠保持架，旋转阻力小，不需要额外添加润滑脂就可以实现顺畅转动，日常使用过程中如果进灰导致旋转阻力变大，只需要将轴承拆下用煤油清洗后重新装配即可，维护成本极低。三个叶瓣的表面做了平面处理，既可以保留打印后的原始质感，也可以根据个人喜好做表面喷涂或者贴纸装饰，个性化调整空间充足。从实际使用的功能特性来看，这款结构件在正常装配状态下，单次拨动后的旋转时长可以稳定达到一分钟以上，旋转过程中没有明显的偏心抖动，转动噪音极低，不会对周围的人造成干扰。相比市面上的一体化金属指尖旋转件，这种分体装配式的结构重量更轻，日常放在口袋里不会有明显的坠重感，同时如果某个叶瓣出现损坏，只需要重新打印主体部分即可，轴承和螺母都可以重复利用，使用成本更低。设计过程中特意对叶瓣的受力结构做了加强，叶瓣与中心轴承座的连接位置做了圆弧过渡加强筋处理，即使不小心从桌面高度掉落，也不会出现叶瓣断裂的问题，结构强度完全满足日常把玩的使用需求。中心轴承的安装位做了0.1mm的装配导向倒角，压入轴承时不需要额外的工装，用手就可以将轴承平稳压到位，不会出现轴承装歪导致的旋转卡滞问题。叶瓣末端的螺母嵌装槽同样做了导向倒角，螺母嵌入时可以自动找正，不会出现偏斜导致的动平衡失效问题。
