带挂钩圆柱螺旋拉伸弹簧结构设计

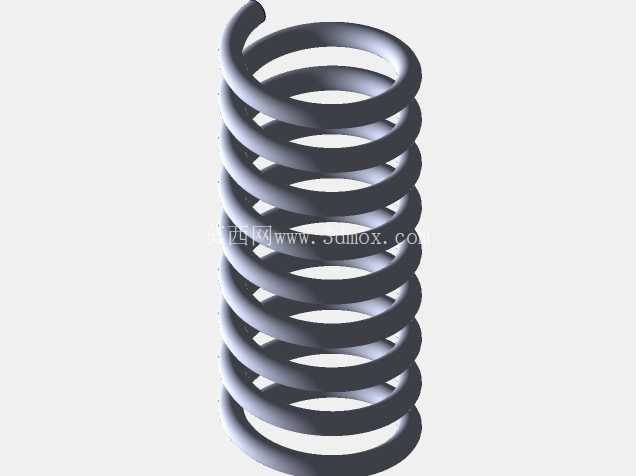

这款带挂钩的圆柱螺旋拉伸弹簧，是机械传动与缓冲复位场景中极为常用的弹性储能元件，日常在各类工装夹具、小型设备复位机构、阀门启闭组件、健身器材张力调节结构中都能见到它的身影。从结构设计来看，整体采用等节距圆柱螺旋卷制工艺，两端的挂钩为圆钢一体弯制成型，和弹簧本体的衔接处做了平滑过渡处理，避免应力集中导致的断裂失效，这也是拉伸弹簧设计中最容易被忽略的细节——很多新手建模时会直接把挂钩和簧圈做直角拼接，实际生产中这种位置在反复拉伸载荷下极容易出现裂纹，正常工作循环次数会直接下降40%以上。

从功能特性上看，这款弹簧的核心作用是在承受轴向拉力时存储弹性势能，当外加载荷撤除后可以快速带动相连机构复位，和压缩弹簧不同，拉伸弹簧在自由状态下簧圈是紧密贴合的，初始张力的设置需要匹配实际工况的预紧需求，建模时需要严格控制簧圈的贴合间隙，不能出现松圈或者过度挤压的情况，否则实际装配后初始拉力会和设计值出现较大偏差。两端的挂钩采用半圆钩环结构，这种结构的优势是安装便捷，不需要额外的连接附件，直接挂接在对应安装位的销轴或者挂孔上即可完成装配，挂钩的开口尺寸做了收窄处理，避免工作过程中受振动影响出现脱钩问题。

在安装边界的设计考量上，这款弹簧的外径尺寸适配常规直径的安装腔，不会和周边的结构件发生运动干涉，簧圈的线径选择匹配常规的载荷需求，在额定拉伸行程内，簧丝的切应力处于材料许用应力区间内，不会出现塑性变形。建模过程中需要重点关注螺旋线的生成参数，尤其是两端挂钩和螺旋段的衔接曲线，需要做曲率连续处理，保证后续导入有限元分析软件时不会出现网格畸变，同时也能为后续的数控卷簧加工提供准确的轨迹参考。实际应用中，这类弹簧经常被用在各类需要恒定拉力复位的场合，比如配电箱的门体复位结构、小型输送机的张紧装置、手动工具的回弹机构，不同场景下只需要调整线径、簧圈中径、有效圈数以及挂钩的角度，就可以适配不同的拉力和安装尺寸需求。

设计这类弹簧的时候，还需要考虑实际工作中的拉伸行程限制，要在模型中预留出安全拉伸长度的余量，避免超行程拉伸导致簧丝超过屈服极限失去弹性。挂钩的弯曲半径也需要符合工艺要求，不能小于簧丝直径的两倍，否则弯制过程中容易出现簧丝开裂的问题，同时挂钩的受力方向要尽量和弹簧轴线保持重合，避免出现偏载导致簧圈局部受力过大，缩短使用寿命。从建模细节来看，簧圈的端面没有做磨平处理，这也是拉伸弹簧和压缩弹簧的典型区别，压缩弹簧需要磨平端面保证支撑平稳，而拉伸弹簧依靠两端挂钩传力，不需要端面支撑，自然卷制的端面就可以满足使用需求。在装配验证环节，需要模拟弹簧在最大拉伸长度下的状态，确认挂钩和安装位的接触位置不会出现滑移，同时弹簧收缩到自由长度时，不会和周边的连杆、销轴等部件发生碰撞，很多现场出现的弹簧异响、过早断裂问题，本质上都是前期设计时没有做全行程的干涉检查，导致弹簧工作过程中不断和周边部件摩擦，最终出现失效。
