四足仿生行走支撑机构结构设计

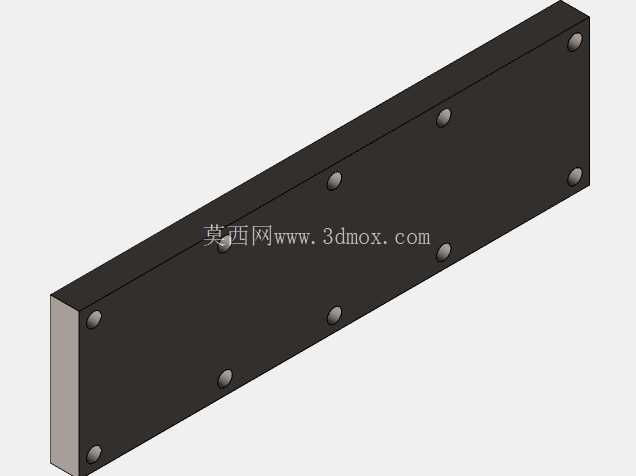

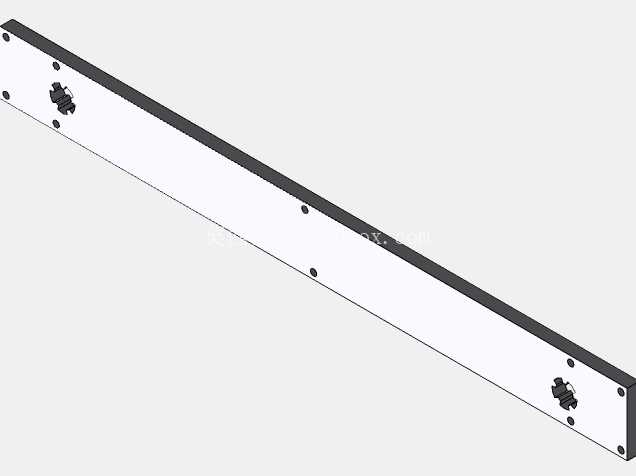

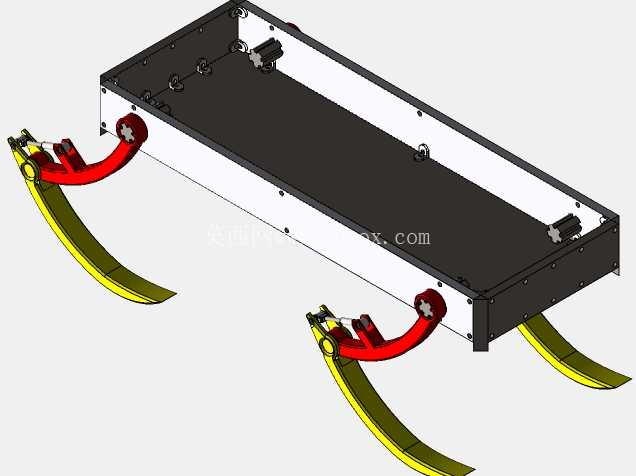

该仿生行走支撑机构采用对称式四足布局，主体承载框架为矩形箱式结构，框架采用钣金折弯拼接成型，内部预留充足的电气元件、动力源安装空间，框架侧壁预留多组安装孔位，可适配不同规格的舵机、驱动连杆以及传感元件的固定需求，框架上下平面的安装孔位采用等间距排布，方便后续加装功能负载模块，整体框架的长宽尺寸控制在常规小型移动设备的安装边界内，可直接搭载于小型巡检、探测类移动平台使用。

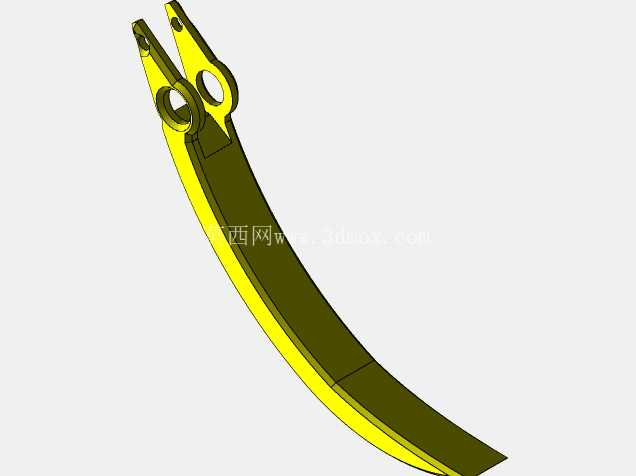

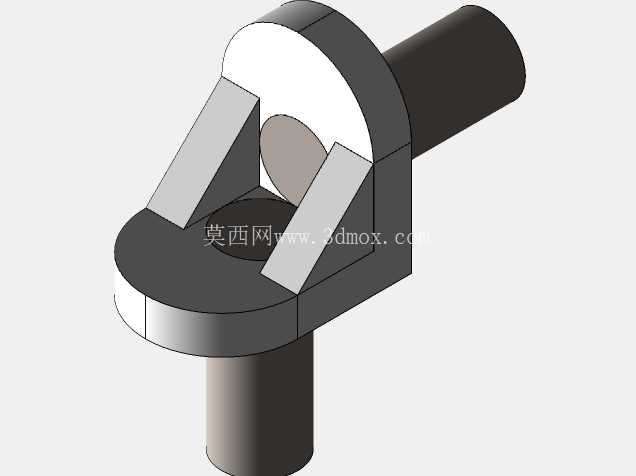

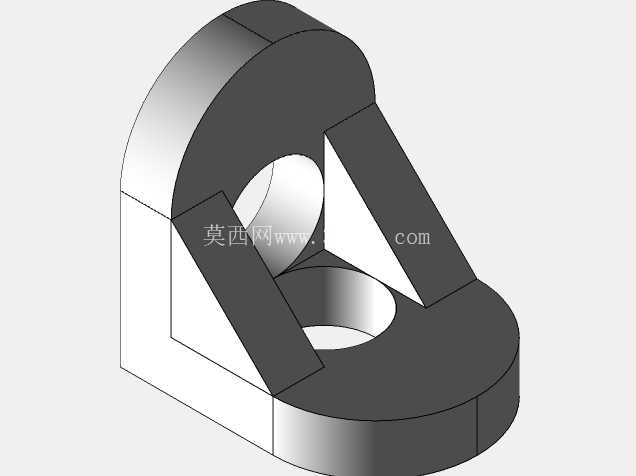

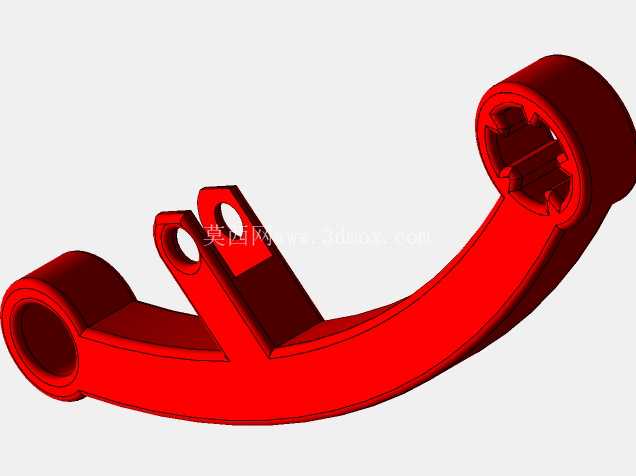

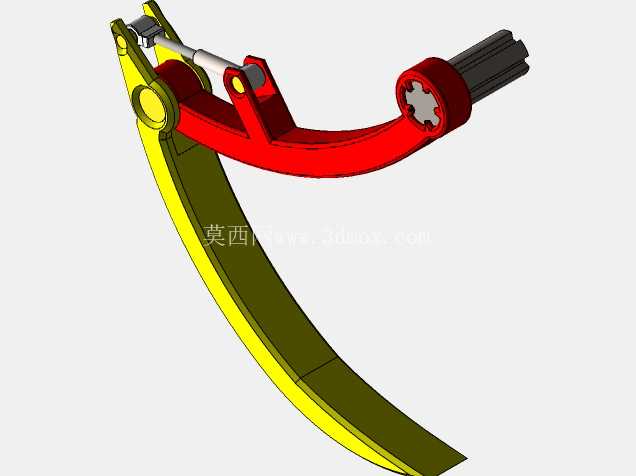

腿部结构采用弧形弹性足端设计，足端构件采用高韧性材质加工，弧形轮廓可在接触地面时形成缓冲形变，抵消行走过程中来自不平整路面的冲击载荷，降低刚性接触对驱动元件的损伤。腿部与主体框架的连接部位采用红色铰接支座，支座内部集成转动副，通过销轴与腿部构件连接，铰接点的位置经过运动学仿真校核，可保证腿部在摆动过程中不会与主体框架发生运动干涉，同时可实现足够的抬腿高度，适配碎石、草地、浅坑等多种非平整路面的通行需求。

从实际应用场景来看，该类行走机构可替代传统轮式、履带式移动底盘，应用在室内狭小空间巡检、灾后废墟探测、野外复杂地形科考等场景，相比轮式结构，足式行走方式对路面平整度要求极低，可跨越高度达到自身腿部长度三分之一的障碍物，相比履带式结构，整体重量更轻，运动噪音更小，在需要静音作业、轻量化搭载的场景下具备明显优势。

设计过程中优先考虑了机构的运动可靠性，所有铰接转动部位均预留了润滑脂加注空间，转动副的配合公差选用间隙配合，既保证转动灵活性，又避免间隙过大导致的运动精度偏差。腿部驱动采用外置式铰接安装位，可根据负载需求选配不同扭矩的舵机或伺服驱动元件，驱动元件的安装座采用快拆式结构设计，无需拆解主体框架即可完成驱动元件的更换维护，大幅降低后期运维的拆解工作量。

主体框架的边角位置均做了倒圆角处理，避免装配、调试过程中尖锐边角对操作人员造成划伤，框架表面采用阳极氧化处理工艺，可提升构件的耐腐蚀性能，适配潮湿、多粉尘的户外作业环境。足端的弧形构件与腿部铰接支座之间设置了限位结构，可限制腿部的最大摆动角度，避免驱动元件超行程运转导致的结构损坏，同时在极限摆动位置设置了缓冲垫，吸收腿部摆动到极限位置时的冲击载荷。

从安装边界来看，该机构的整体高度在腿部完全伸展状态下可满足常规越障需求，在腿部收缩状态下可降低整体重心，提升高速行走过程中的稳定性，主体框架的底部预留了标准的安装螺孔组，可与上层的功能模块、控制舱体直接对接，无需额外设计转接法兰。左右两侧的腿部采用对称式设计，所有构件均可实现左右互换，降低备件储备的品类数量，加工过程中可采用统一的工装夹具完成左右侧构件的加工，减少加工换型时间，提升生产效率。

在运动逻辑设计上，四组腿部可采用对角步态、三角步态等多种行走模式，铰接点的力臂长度经过优化，可在驱动元件额定扭矩范围内实现最大的支撑负载，足端的接触面积经过核算，在松软土质路面行走时不会出现过大的下陷量，保证野外松软路面的通行能力。整体结构没有采用复杂的一体化构件，大部分零件均为钣金件、标准机加工件，加工难度低，普通的机加工设备即可完成全部零件的加工制作，无需投入专用的模具成本，适合小批量定制化生产场景。
