手动杠杆式薄板剪切工装结构设计

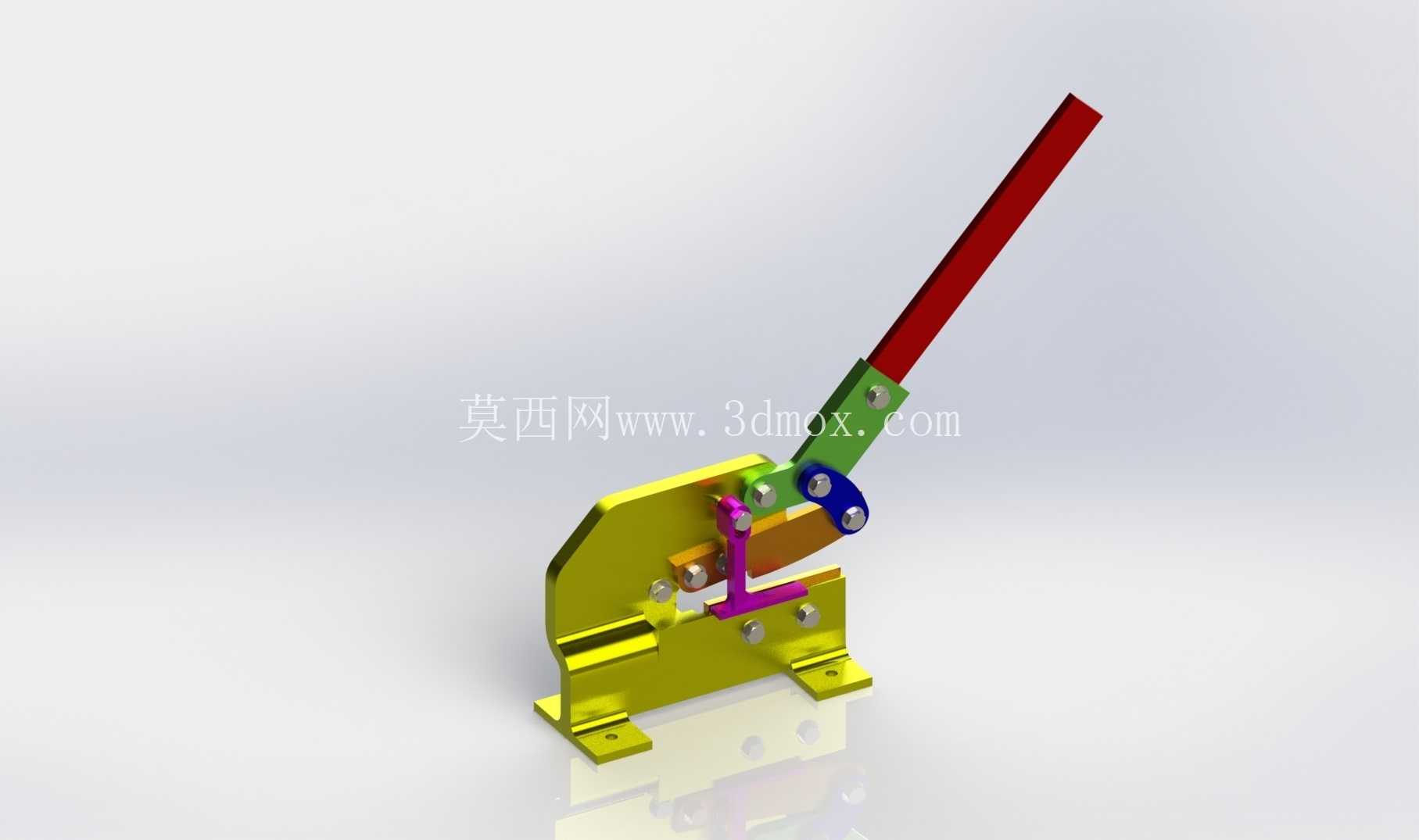

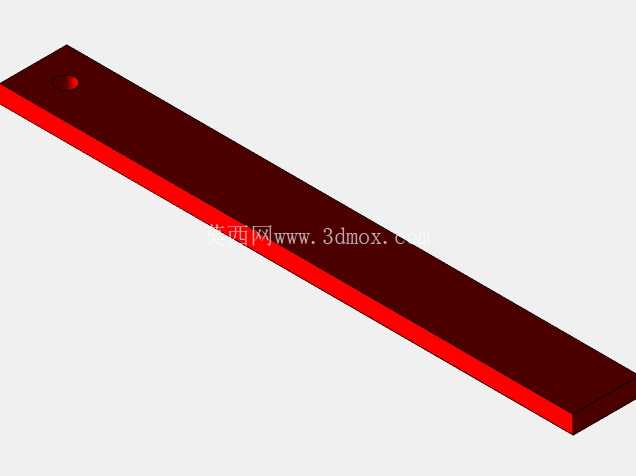

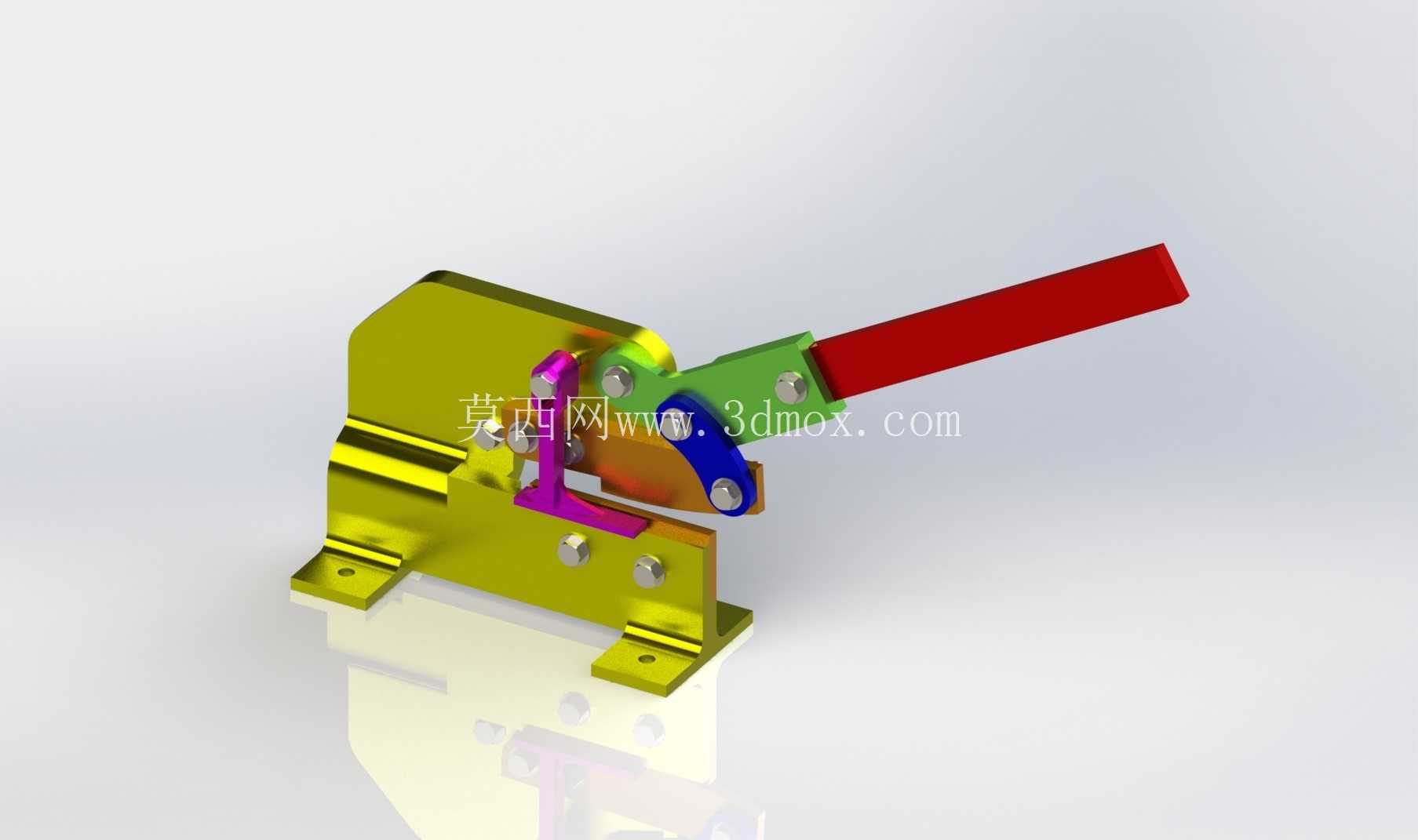

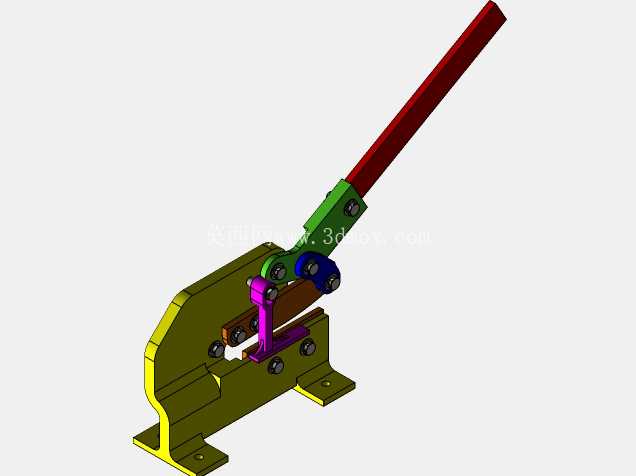

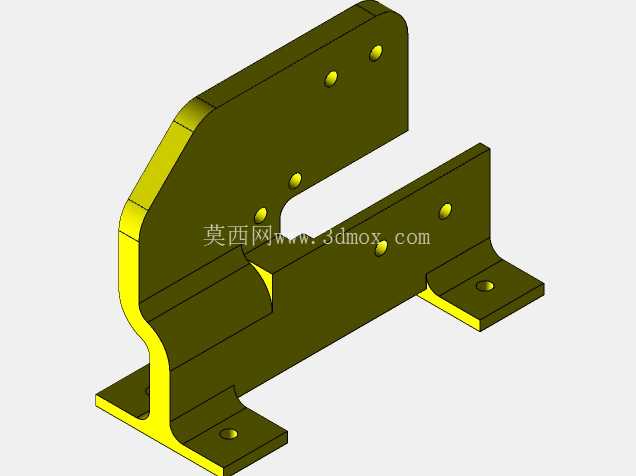

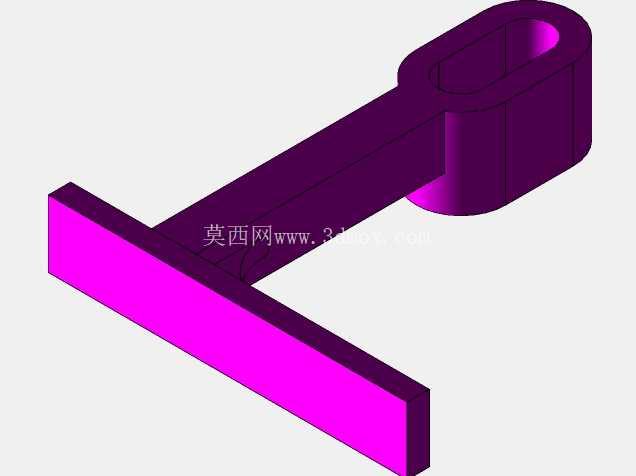

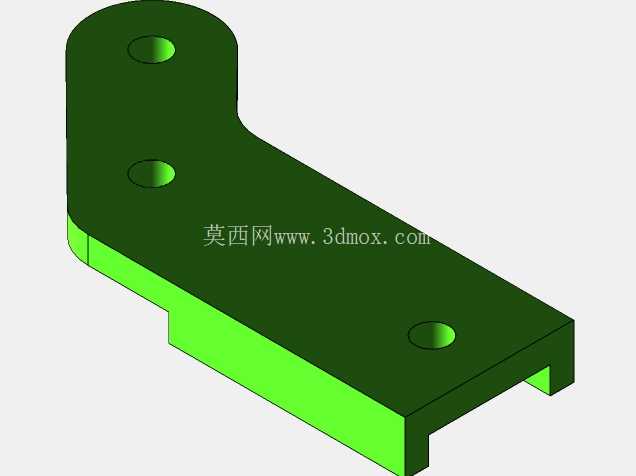

　　这款手动剪切设备的结构设计，核心围绕小型钣金加工场景的薄板裁切需求展开，在街边五金维修铺、小型五金加工厂的零散下料工位、职业院校金工实训车间这类场景中，这类手动剪板设备的使用频率远高于大型电动剪板设备——毕竟零散的小尺寸薄板裁切、薄金属片修边、铜铝薄片下料这类作业，不需要启动大功率电动设备，手动操作的灵活性足以覆盖需求，同时也能避免大设备空转的能耗浪费，也不需要占用固定的大型设备安装工位。从结构功能来看，这套剪切机构采用了二级杠杆增力的设计逻辑，长操作手柄作为第一级力臂，将人手施加的握力通过铰接点传递到动刀装配组件，动刀与固定在机座上的定刀形成斜口剪切副，剪切过程中动刀与定刀的间隙控制在0.05mm以内，避免裁切薄板时出现毛边、扯料的问题，针对0.5mm到2mm厚度的冷轧钢板、1mm到3mm厚度的铝板铜板，都能实现整齐的断口裁切，不需要后续额外的修边工序。机座部分采用了带安装孔的L型支撑结构，两个带沉头孔的安装支脚可以通过螺栓直接固定在木质工作台或者型钢焊接的工作台上，安装时需要保证定刀的刃口与工作台面保持平行，避免裁切过程中板材出现偏移，整个设备的安装边界尺寸控制在长300mm、宽150mm、高200mm以内，不会占用过多的工作台操作空间，适合工位空间有限的小型加工作业场景。设计过程中，铰接销轴的配合公差选用了H7/g6的间隙配合，保证手柄扳动过程中没有卡滞感，同时各个铰接位置都预留了润滑脂注油空间，长期使用时可以定期加注润滑脂减少铰接副的磨损，延长设备的使用寿命。

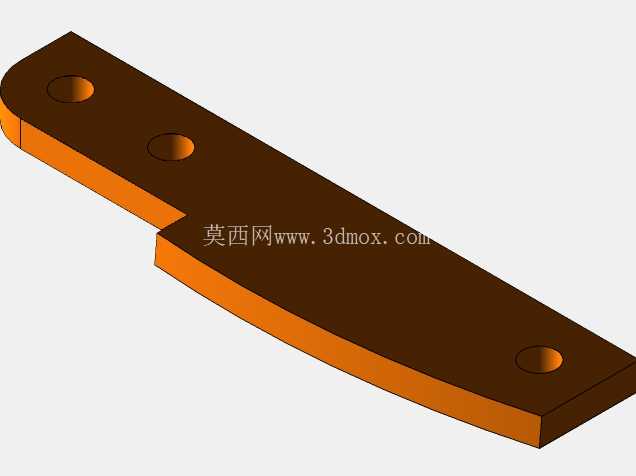

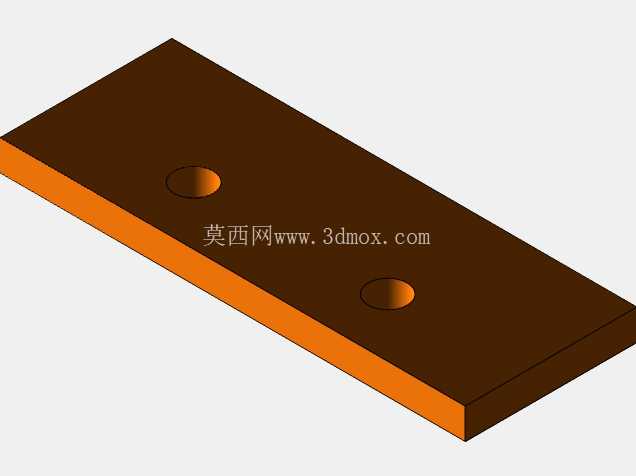

　　动刀和定刀的刃口部分都做了淬火处理，硬度达到HRC55-60，保证长期裁切金属板材时刃口不会快速卷刃，降低日常维护的频率。复位结构集成在铰接组件内部，完成一次裁切动作松开手柄后，动刀会在复位弹性件的作用下自动抬升到初始位置，不需要手动扳动手柄复位，连续作业时的操作流畅度更高。设备的操作逻辑非常简单，不需要专业的操作培训，普通作业人员只需要将待裁切的板材推入定刀与动刀之间的缝隙，对齐预先标记好的裁切位置后，向下扳动长手柄就能完成裁切动作，整个裁切过程的操作力不超过150N，普通成年操作人员都可以轻松操作，不需要额外的气源或者电源接入，在没有供电的野外维修作业场景中也能正常使用。

　　和传统的手持式铁皮剪相比，这种台式手动剪板设备的裁切精度更高，裁切直线度可以控制在0.1mm/100mm以内，裁切过程中板材不会因为手部施力不均出现翘曲变形，尤其是裁切小尺寸的薄金属垫片、钣金小零件坯料的时候，加工一致性远高于手持式剪切工具。在结构细节设计上，操作手柄的末端套有防滑的绝缘套，即使手上沾有少量切削液或者金属碎屑，扳动手柄时也不会出现打滑的问题；机座的底部做了圆角过渡处理，安装时不会刮伤工作台面，也避免操作人员磕碰受伤；动刀的运动行程做了限位设计，手柄扳到极限位置时动刀刚好完成全幅裁切，不会因为过度扳动导致刃口碰撞损坏。

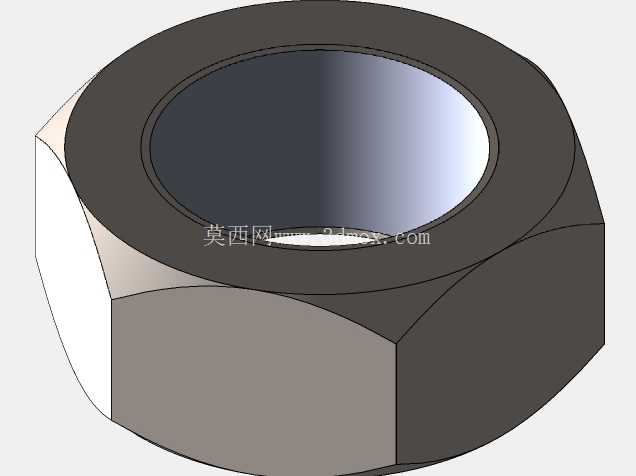

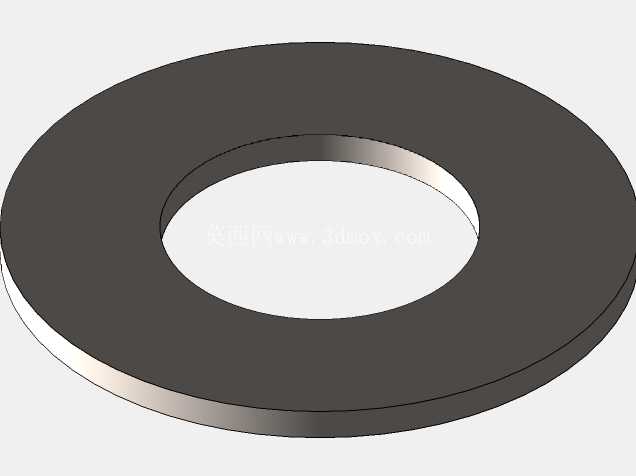

　　这类手动剪切设备除了常规的金属薄板裁切之外，也可以用来裁切薄硬纸板、塑料片、薄铜箔等非金属材料，适配的作业场景非常广泛，在小批量多品种的零散加工场景下，其实用性甚至高于大型的自动化剪切设备，毕竟不需要复杂的设备调试，拿过来就能直接使用，作业切换的成本几乎为零。从建模的结构逻辑来看，整个设备的零件全部采用可加工的常规机械零件，没有特殊的异形定制零件，所有的板材零件都可以通过常规的铣削、钻削、淬火工序加工完成，铰接销轴采用标准的圆柱销加锁紧螺母的固定方式，后期维护更换零件时不需要专门定制配件，直接采购标准件就能完成替换，设备的全生命周期维护成本非常低。安装时需要注意，固定设备的工作台需要有足够的刚性，避免裁切较厚板材时工作台出现晃动影响裁切精度，固定螺栓需要加装平垫和弹垫，防止长期作业过程中螺栓出现松动导致设备移位。日常使用时只需要定期清理刃口位置堆积的金属碎屑，定期在铰接位置加注润滑油，就能保证设备长期稳定工作，不需要复杂的日常保养流程。
