多色拼接互锁式益智拼图构件设计

这款拼图构件的设计，最初是面向儿童益智教具、文创周边展示以及桌面互动装置的场景需求展开的，区别于常规平面印刷拼图，采用实体三维互锁结构，每一块拼件都具备独立的凹凸卡合结构，不需要额外粘接或者辅助固定件，依靠结构本身的公差配合就能实现整体拼接后的形态稳定。从实际使用场景来看，这类实体拼图既可以作为幼儿早教过程中的形状认知、动手能力训练教具，也可以通过调整拼件配色方案，做成企业文创展示摆件、活动互动道具，甚至可以放大结构比例后作为商业美陈的互动装置构件，适配不同场景的尺寸缩放需求。

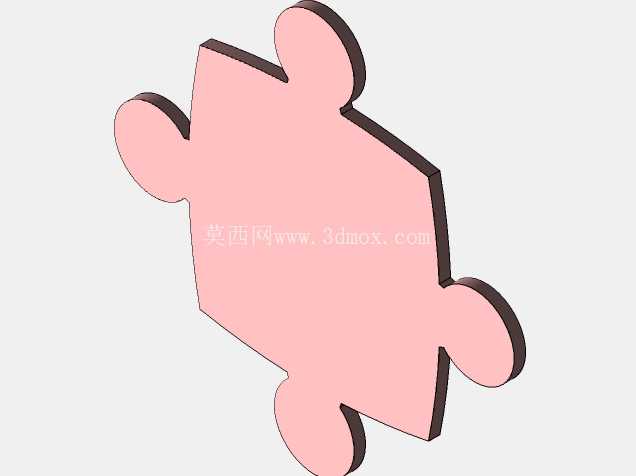

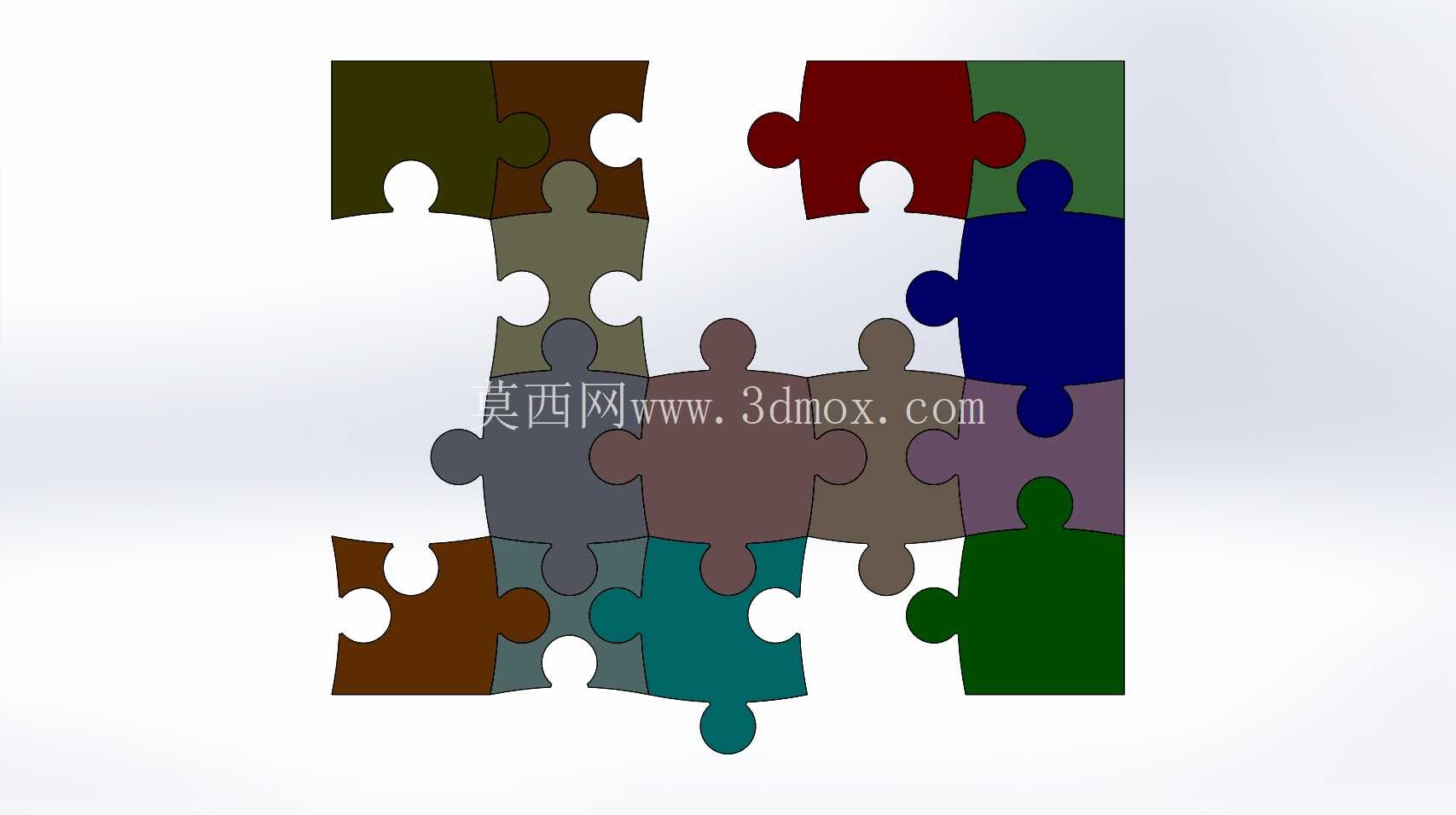

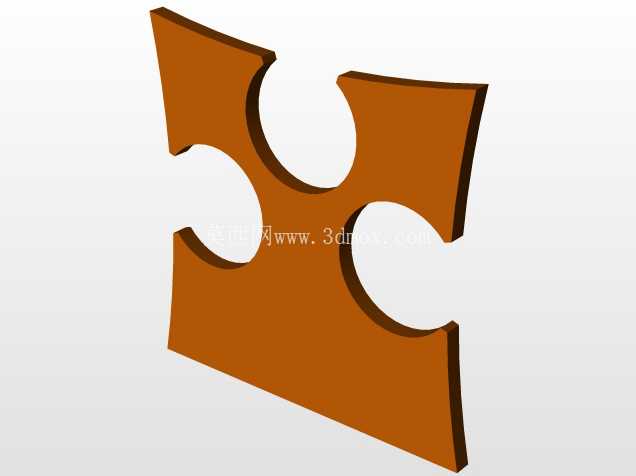

在功能特性设计上，每一块拼件的凸榫与凹槽都采用统一的配合公差，凸台的圆弧过渡与凹槽的内凹弧度完全匹配，保证任意相邻拼件在卡合时都能实现顺滑装配，不会出现过紧卡滞或者过松松脱的问题。拼件的边缘全部做了R角过渡处理，没有尖锐棱角，即便作为低龄儿童玩具使用也能避免划伤风险，同时圆弧过渡也更适配铸造工艺的脱模需求，减少后续去毛刺的工序工作量。不同颜色的拼件在结构上没有做差异化区分，所有拼件的卡接接口尺寸完全统一，使用者可以根据自己的创意重新排列拼件位置，组合出不同的文字、图案造型，拓展了产品的创意玩法空间，而不是局限于固定的拼接形态。

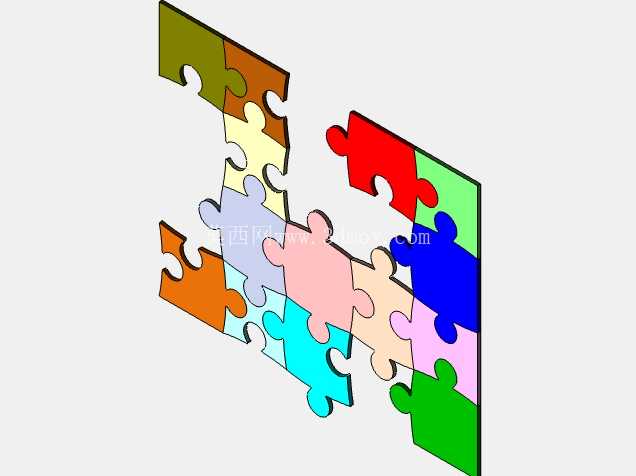

设计思路上，首先确定了整体的拼接网格基准，所有拼件的轮廓都基于等尺寸的方格单元进行延伸，凸榫的外伸长度、凹槽的内凹深度都控制在方格边长的三分之一，保证每一块拼件在任意方向上都能和相邻拼件实现可靠卡接。在结构壁厚设计上，拼件的主体壁厚保持均匀，避免铸造过程中出现缩孔、壁厚不均导致的变形问题，凸榫位置做了局部的加强筋过渡，防止多次插拔之后出现凸台断裂的情况。拼件的背面做了轻微的拔模斜度，适配金属铸造或者塑料注塑的生产工艺要求，不需要复杂的侧抽芯结构就能实现顺利脱模，降低生产环节的模具成本。

从安装边界与尺寸适配角度来看，单块拼件的主体方格单元尺寸可以根据实际使用场景做等比例缩放，作为桌面益智玩具使用时，单块拼件的方格边长控制在30mm左右，整体拼接完成后的整体尺寸控制在200mm*200mm范围内，方便放置在桌面使用；如果作为商业美陈装置使用，可以将单块方格边长放大到300mm甚至更大，整体结构的卡接逻辑不需要做调整，只需要对应放大壁厚保证大尺寸下的结构强度即可。拼接完成后的整体构件背面为平面结构，可以直接通过背胶或者挂件固定在墙面作为装饰，也可以直接放置在平面上作为摆件，不需要额外的支撑底座，依靠拼件自身的平面度就能保持稳定放置。

在结构验证过程中，重点校核了反复插拔后的结构疲劳强度，凸榫与凹槽的配合面做了轻微的导向斜角，装配时不需要精准对齐就能顺着导向滑入卡合位置，降低了使用时的对位难度。不同拼件之间的配合间隙控制在0.1mm-0.2mm之间，既保证拼接后没有明显的缝隙影响整体外观，也不会因为间隙过小导致温度变化产生热胀冷缩时出现拼件卡死后无法拆分的问题。拼件的表面为平整平面，既可以做纯色的喷涂处理，也可以在表面印刷图案、标识，适配不同的定制化需求，不管是作为量产玩具还是定制化文创产品都能满足外观处理的工艺要求。
