数控机床用加长行程精密门金虎钳结构

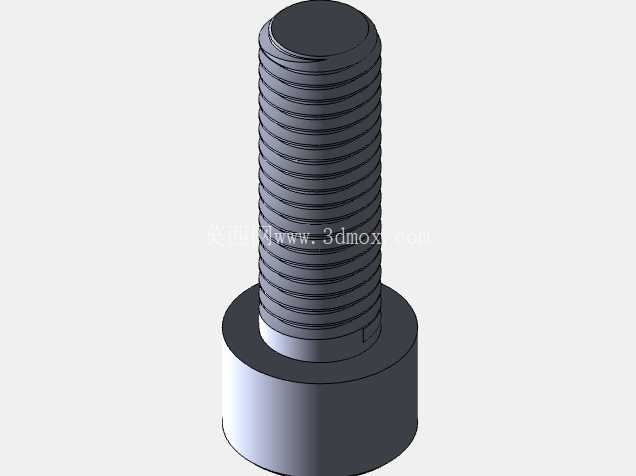

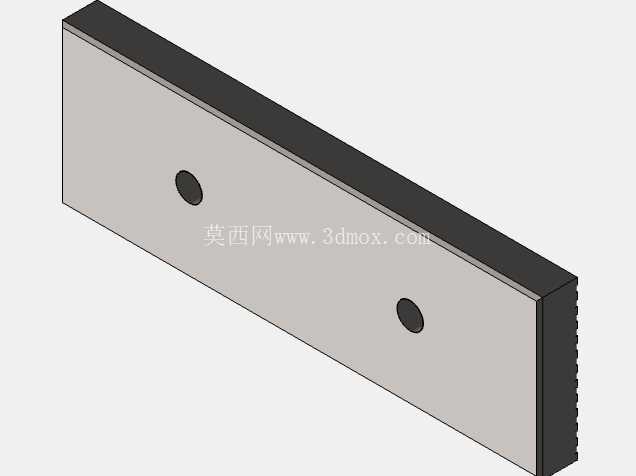

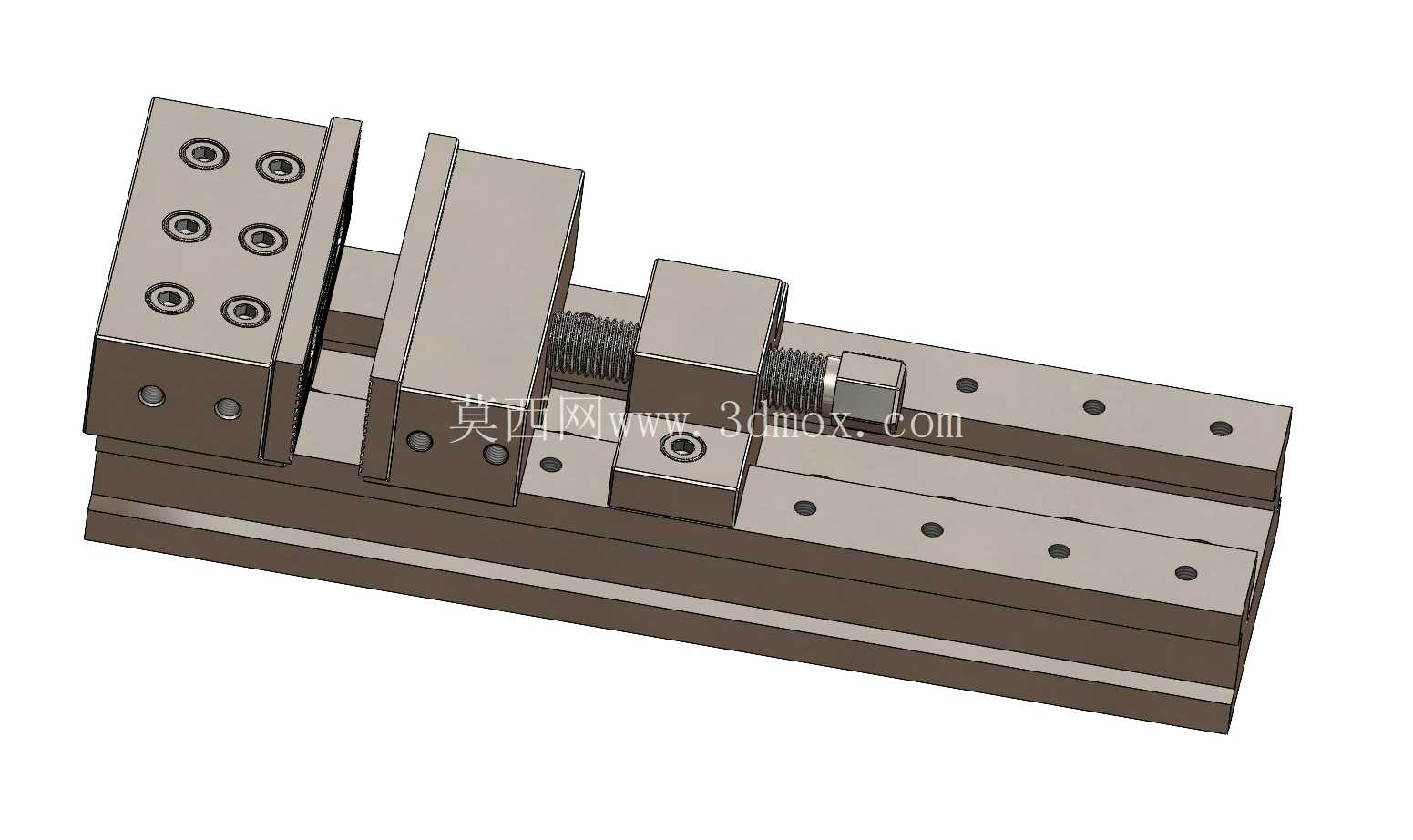

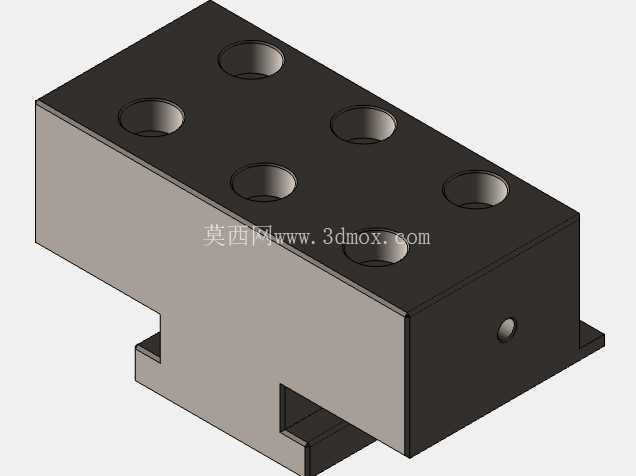

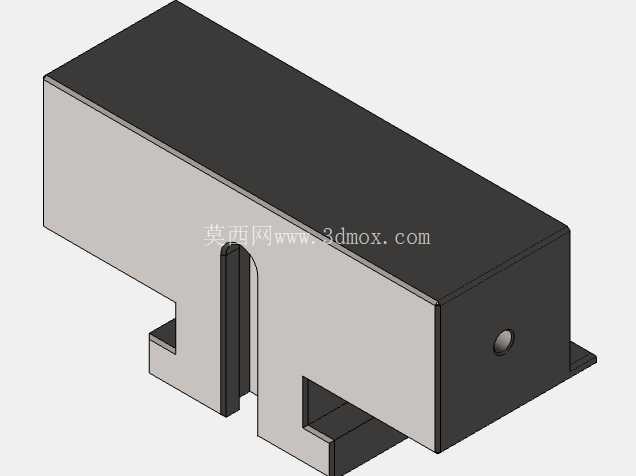

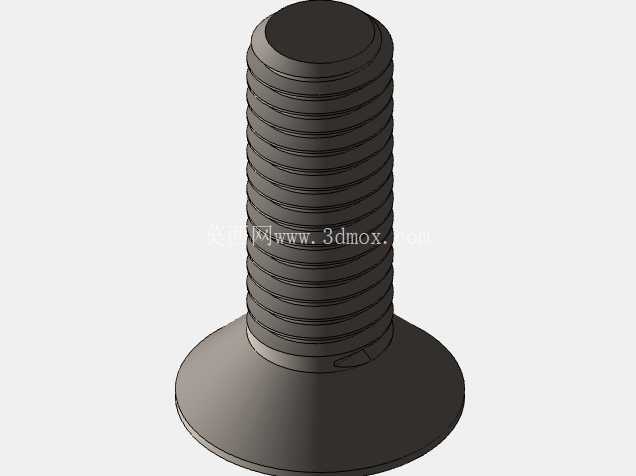

　　这款虎钳结构主要面向数控加工中心、精密铣床等机加工场景的工件装夹需求，区别于普通台虎钳的短行程设计，其加长导轨底座可适配不同长度规格的条形工件、多工位并排装夹需求，在批量小件加工、长条形铝件/钢件铣削、钻孔工序中能减少重复装夹的频次，降低装夹累计误差。从结构设计逻辑来看，整体采用分体式模块化布局，固定钳身与滑动钳块均通过沉头内六角螺栓与下方的导轨底座连接，钳口部位单独设计可更换的硬质钳口板，六处沉头安装孔可保证钳口板在大夹紧力下不发生位移，当钳口出现磨损、咬伤时可直接拆卸更换，无需整体报废钳身，大幅降低工装维护成本。

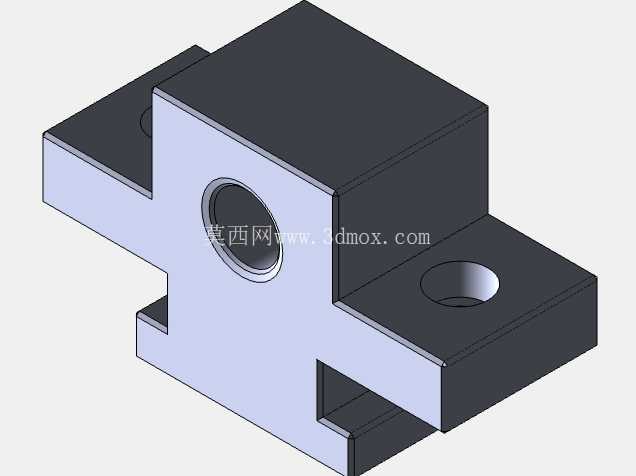

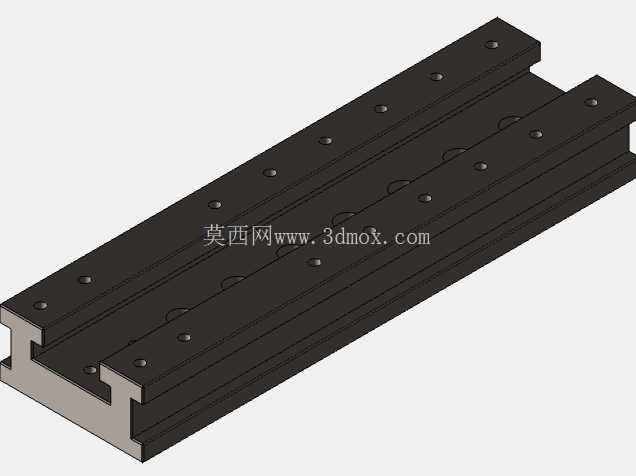

　　传动部分采用梯形丝杆传动结构，丝杆端部设计四方受力头，可配合标准棘轮扳手、加力杆进行夹紧操作，梯形丝杆的自锁特性可保证加工过程中受切削振动影响时钳口不会出现松退，避免工件飞出的安全隐患，同时丝杆传动副隐藏在滑动块内部，可减少加工过程中切屑、切削液进入传动间隙造成的卡滞、磨损问题。导轨底座采用双平行导轨结构设计，滑动钳块与导轨的配合面经过研磨处理，配合间隙控制在0.02mm以内，可保证滑动过程无卡滞、无偏摆，夹紧长工件时钳口平行度可维持在0.015mm/100mm范围内，满足精密加工的装夹精度要求。

　　底座上均匀分布的沉头安装孔可直接配合T型螺栓固定在机床工作台上，安装孔的孔位间距符合标准机床工作台的T型槽间距规范，无需额外制作过渡连接板即可完成安装，安装边界可适配多数中小型立式加工中心、数控铣床的工作台尺寸，不会出现超出工作台行程范围的问题。在实际使用场景中，这款虎钳既可以单台使用装夹中大型工件，也可以多台并排安装在长工作台上实现多工位装夹，配合机外预调的装夹定位块可实现工件快速换装，减少机床待机时间。钳身整体采用合金结构钢材质，关键受力部位经过淬火处理，表面硬度可达HRC45-50，可承受最大5000N的夹紧力，在重载切削、大进给铣削工况下不会出现钳身变形、钳口上翘的问题。

　　设计过程中特意规避了普通虎钳行程不足、钳口易磨损、排屑不畅的常见问题，在滑动钳块与底座的配合间隙处设计有排屑斜面，加工产生的切屑可顺着斜面自然滑落，不会堆积在配合面内造成滑动卡滞，日常维护仅需定期向丝杆注油孔注入润滑脂即可，无需复杂的拆解保养。针对数控加工的工序特点，这款虎钳的钳身高度经过统一校准，多台并排使用时钳口上平面的高度差可控制在0.02mm以内，配合编程时的统一工件坐标系设定，可减少不同工位间的对刀时间，尤其适合小型精密零件的批量加工场景，在3C零部件、小型精密传动件的铣削加工工序中，这种长行程虎钳的装夹效率比普通短行程虎钳提升40%以上。
