Carrlane标准钻石别针定位销结构

在工装夹具与精密模具的装配体系里，定位元件的精度直接决定了整套工装的重复定位误差上限，这类Carrlane标准的钻石别针定位销，是铸造模具、精密工装工位上常用的定位元件，区别于普通圆柱定位销的过定位或间隙配合问题，这类带异形端头的定位销，主要解决的是薄板类工件、带异形定位孔铸件的快速装夹定位需求。

从实际应用场景来看，这类定位销常布置在压铸模具的分型面定位工位、铸造工装的工件预装工位，以及自动化装配线的工件载具定位点上，普通圆柱销在应对带拔模斜度的铸件定位孔时，很容易因为孔壁的斜度造成定位偏移，或者因为工件放置时的角度偏差出现卡滞，而钻石别针结构的端头，采用了削边配合小角度导向的结构，既能够在工件放置时提供足够的导向导入范围，又能在定位到位后通过圆柱段的配合保证定位精度，不会出现过定位导致的工件装夹变形。

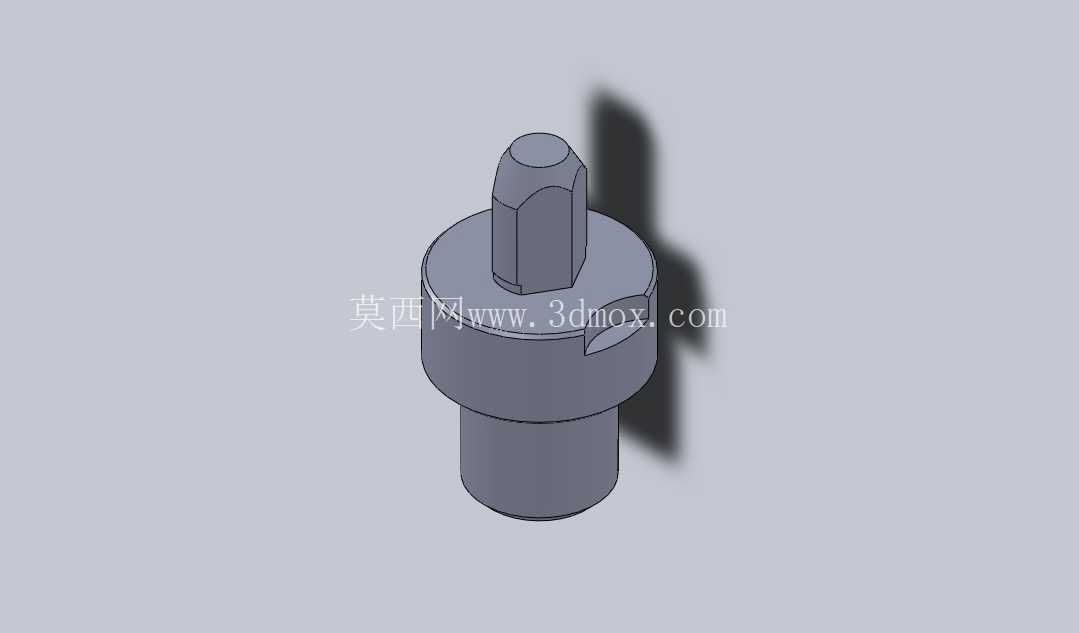

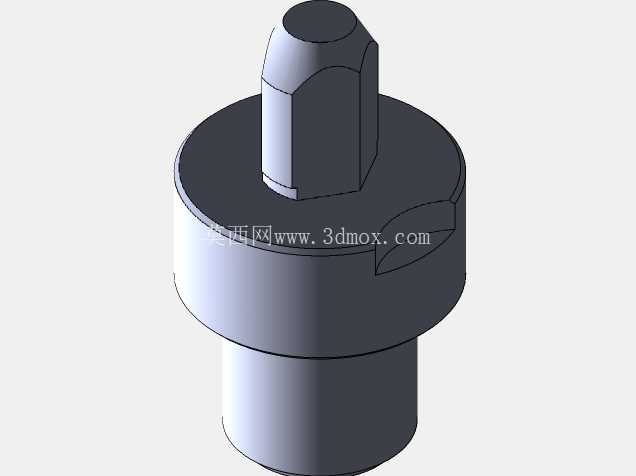

从功能特性上拆解，这款定位销采用三段式阶梯结构，最下端是小直径的安装固定段，用来压入工装板或者模具的对应安装孔内，过盈配合的安装方式可以保证销体在反复装拆工件的过程中不会出现松动移位；中间段是大直径的限位轴肩，轴肩端面直接贴合安装基准面，一方面控制销体的压入深度，保证端头的定位高度一致，另一方面可以承受工件放置时的轴向冲击力，避免销体受冲击下沉；最上端的钻石别针工作段，做了对称的削边处理，端头处做了小圆弧倒角导向，削边结构的存在让定位销和工件定位孔之间形成了两线接触的定位状态，既限制了工件的X、Y向平移自由度，又不会因为孔的微小形位公差出现装夹卡滞，相比普通圆柱销的全周接触，这种结构对定位孔的加工精度容忍度更高，尤其适合铸造类工件孔位公差稍大的应用场景。

设计思路上，这类标准件的尺寸链完全围绕安装边界与定位精度做匹配，安装段的直径公差采用p6级过盈配合，压入安装板的H7级基准孔后，销体的径向跳动可以控制在0.01mm以内，保证工作段的同轴度要求；中间轴肩的直径比工作段大出2-3mm，足够的承压面积可以分散工件装夹时的压力，避免长期使用后安装基准面出现压痕凹陷；工作段的削边尺寸经过严格计算，保留的圆柱面宽度刚好满足定位接触刚度要求，削边后的避让空间可以容纳定位孔内残留的少量切屑、铸造砂粒，避免因为异物卡滞导致工件无法定位到位，这一点在铸造车间的生产场景里尤为实用——普通圆柱销定位时，孔内残留的砂粒很容易垫在销和孔壁之间，造成定位偏移，而削边结构留出的排屑空间可以让细小异物自然掉落，不会影响定位精度。

从安装边界来看，这类定位销的安装孔不需要做额外的沉孔加工，只需要在安装板上加工对应直径的通孔，压入销体直到轴肩贴合板面即可，安装完成后工作段的露出高度根据工件定位孔的深度做匹配，通常露出高度比孔深小0.5-1mm，保证工件放置后可以完全贴合基准面，不会因为销体顶起造成工件倾斜。在自动化生产线的应用中，这类定位销配合对应的夹紧机构，可以实现工件的秒级换装，因为端头的导向角度足够大，即使机械手取放工件时存在±0.5mm的位置偏差，也能顺着导向斜面滑入正确的定位位置，不会出现撞件问题。

相比普通的圆柱定位销，这种钻石别针结构的定位销还有一个明显的优势，就是在工件需要脱模或者卸料的时候，削边结构减少了销和孔壁的接触面积，降低了粘模时的脱模阻力，在压铸模具开模顶出工件的过程中，不会因为销和工件的包紧力过大造成工件变形，这也是它在铸造模具领域被广泛应用的核心原因。在长期的使用过程中，工作段的接触表面会做淬火处理，表面硬度可以达到HRC55-60，足够的硬度保证了反复装拆工件后的磨损量极小，正常工况下的使用寿命可以达到数十万次装夹循环，不需要频繁更换定位元件，减少了工装维护的停机时间。

在做三维建模的时候，这类标准件的建模重点要放在几个配合面上：安装段的圆柱面要保证同轴度，轴肩的端面要和轴线垂直，工作段的削边平面要对称分布，端头的导向倒角要做连续的圆弧过渡，不能出现尖锐棱边，否则在工件装夹时容易刮伤工件定位孔的表面，甚至产生铁屑残留。很多新手工程师在建模这类定位销的时候，容易忽略削边平面和圆柱面的过渡圆角，实际加工出来的销子在过渡位置会有应力集中，长期受冲击的情况下容易出现端头崩裂的问题，所以在结构设计时，过渡位置必须保留R0.2以上的圆角，提升销体的抗冲击性能。
