电梯层门门扇组件三维结构设计

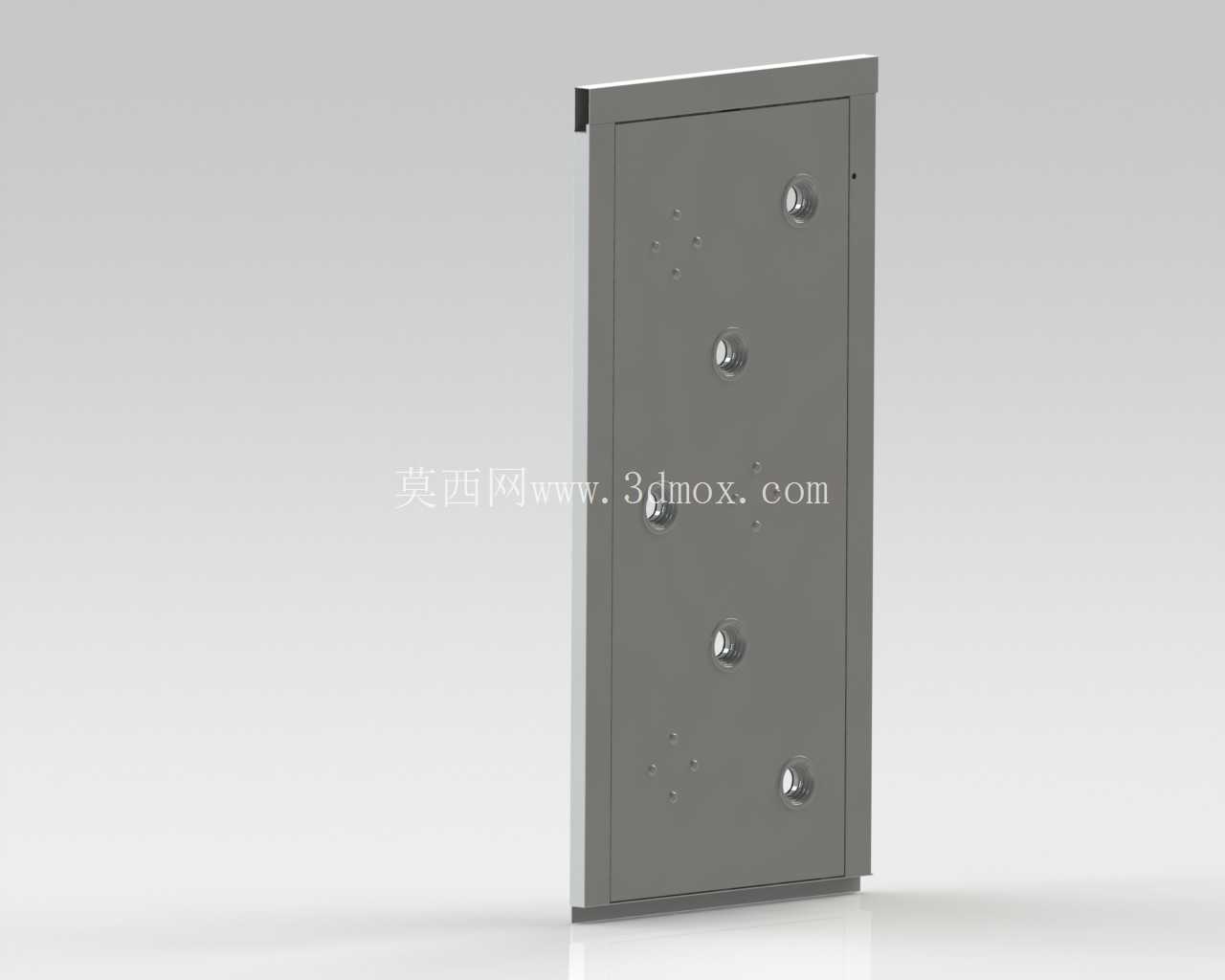

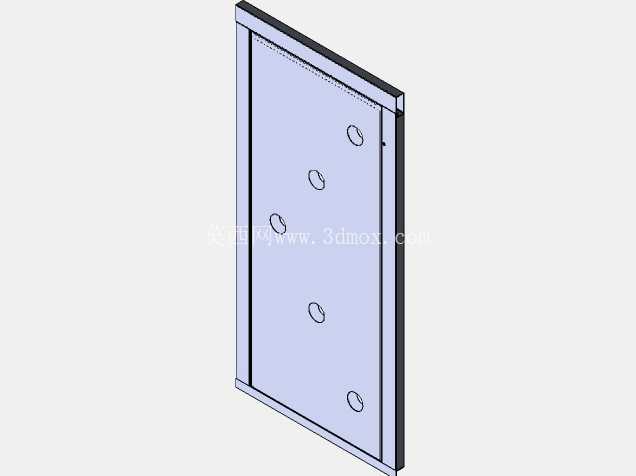

　　在垂直升降类电梯的整体结构中，层门作为电梯停靠楼层时与候梯区直接衔接的防护部件，是保障乘梯安全、实现楼层空间分隔的核心结构，这套三维结构完整还原了电梯出门门扇的装配关系与各部件的尺寸匹配逻辑，可直接用于电梯门系统的结构校核、配件生产前的工艺验证以及老旧梯型的门体改造参考。从实际应用场景来看，这类门扇结构普遍适配额定载重800kg至1600kg的客梯与医用梯，安装于各楼层的井道开口位置，平时保持闭合状态阻隔井道与候梯区的空间连通，仅当电梯轿厢到达平层位置后，在轿门门刀的带动下同步开启，供乘客或物资进出轿厢，其结构可靠性直接关系到电梯运行的安全冗余，一旦门扇变形或装配间隙超标，极易出现运行卡滞、闭合不严甚至意外开门的安全隐患。整套模型将门扇的所有组成部件做了独立的结构拆分，从面板基材、加强筋排布到安装挂板、导向滑块的配合位都做了精准的结构还原，门扇主体采用1.2mm至1.5mm厚度的冷轧钢板作为面板基材，背面通过点焊固定纵向排布的加强筋，避免门扇在长期往复开关过程中出现板面凹陷或形变，面板上预留的安装孔位分别对应门滑块、门锁啮合件、防撞胶条以及装饰面层的固定点位，孔位公差按照机械加工常用的IT7级精度预留，既保证配件安装时的对位便利性，也不会因间隙过大导致运行异响。

　　从设计思路上看，这套门扇结构采用了行业通用的上挂下导式受力逻辑，顶部通过挂板组件与门机系统的吊轮连接，承担门扇的全部自重，底部嵌入层门地坎的导向槽内，通过耐磨尼龙滑块限制门扇的前后摆动量，保证门扇全程沿水平方向做直线往复运动，不会出现脱轨或偏斜。建模过程中对安装边界做了明确的尺寸界定：门扇整体高度适配2100mm至2400mm的标准层门开门高度，宽度根据开门净宽的不同可适配800mm至1200mm的常规规格，门扇与门套、门扇与门扇之间的活动间隙严格控制在4mm至6mm区间，既避免间隙过小导致运行过程中出现摩擦剐蹭，也防止间隙过大夹入异物或造成安全防护失效。

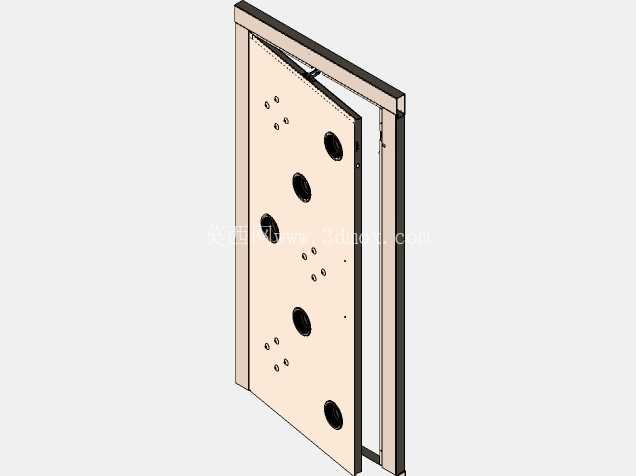

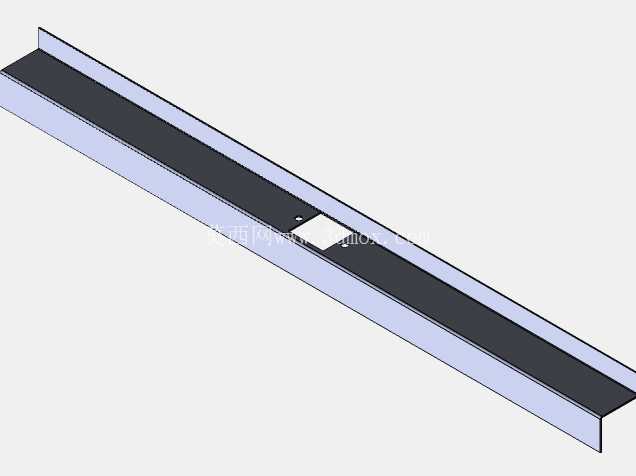

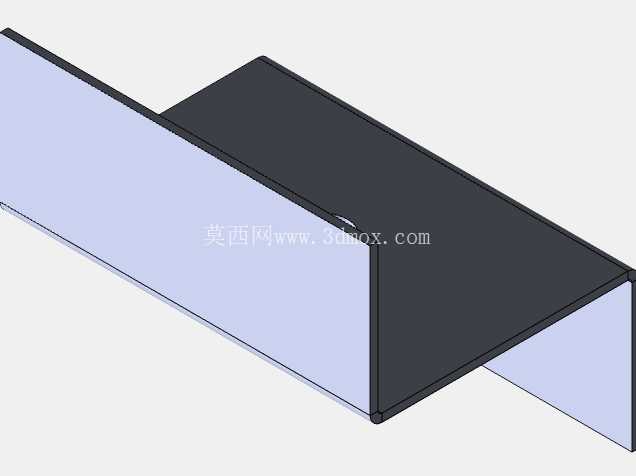

　　门扇背面的加强筋排布并非均匀设置，而是在门锁安装位、门刀啮合位以及挂板固定位做了局部加密，这些位置是门扇开关过程中受力最集中的区域，局部加密加强筋可以在不额外增加门扇整体重量的前提下，提升受力点位的结构强度，避免长期受力出现局部变形。门扇底部的滑块安装位预留了2mm的上下调节余量，现场安装时可以根据地坎的实际铺装精度调整滑块的伸出长度，保证滑块全程嵌入地坎导向槽内，不会因建筑沉降或安装误差出现滑块脱槽的问题。另外，门扇面板上的固定孔位全部采用沉孔设计，安装螺丝后螺丝头不会突出面板表面，方便后续粘贴不锈钢装饰面层或者喷涂装饰涂层，保证门体外观的平整性。

　　在实际的设备选型与结构匹配过程中，这套门扇模型可以直接对接主流的变频门机系统，挂板的轮距尺寸适配直径56mm的标准门吊轮，门锁安装位符合国标电梯层门门锁的啮合尺寸要求，不需要额外做结构修改即可完成配套装配。对于三维建模从业者而言，这套模型的拆分逻辑也具备参考价值，所有部件的装配约束都按照实际生产中的装配关系设置，没有出现过度约束或者干涉的问题，加强筋的厚度、焊点的排布位置都符合实际钣金加工的工艺要求，不会出现设计结构无法落地生产的问题。从结构安全的角度考量，门扇的整体重量控制在12kg至18kg区间，匹配常规门机的拖动负载能力，不会因门扇过重导致门机电机过载，也不会因门扇过轻导致闭合过程中出现弹跳异响，门扇侧边预留的防撞胶条安装槽，可以嵌入三元乙丙材质的密封胶条，既可以降低门扇闭合时的碰撞噪音，也可以填补门扇闭合后的间隙，避免井道内的气流裹挟灰尘进入候梯区。
