多孔基座式零件压紧夹具结构设计

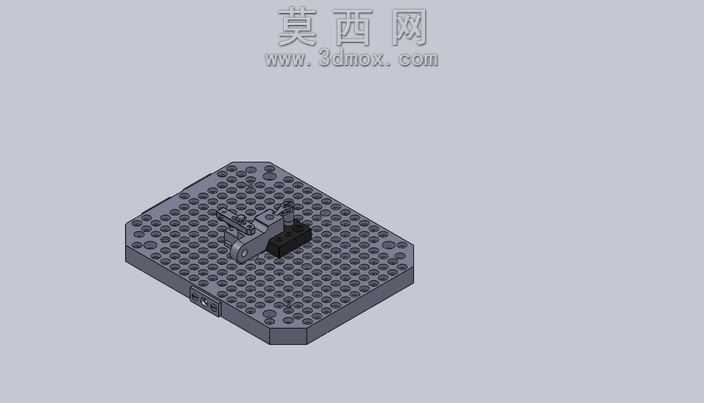

本套夹具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工装夹的定位基准原则，先完成带矩阵排布安装孔的基座主体建模，基座采用带倒角的方形结构设计，表面的等距矩阵孔可适配不同尺寸零件的装夹定位需求，孔位间距按照通用工装的标准模数设定，可搭配不同规格的定位销、压紧组件实现多品类零件的快速装夹切换。建模阶段对压紧组件的运动行程做了完整的参数化约束，包含铰接式压臂、锁紧块、调节支撑块等核心零件，压臂的回转中心位置经过反复校核，保证压紧时的作用力方向垂直于零件装夹基准面，避免装夹过程中零件出现翘起、移位的问题。材质设定上，基座主体采用高碳钢材质做表面发黑处理，提升基座的耐磨性能与防锈能力，压紧臂采用45号钢调质处理，保证压紧结构的刚性，锁紧块采用硬质合金材质，提升长期反复使用的耐用度，接触零件的压头位置设置了软性防护垫材质，避免压紧过程中划伤零件加工表面。结构设计上充分考虑了加工现场的使用需求，基座侧边设置了快速锁紧结构，可将整套夹具快速固定在机床工作台面上，无需反复调整基座位置，压紧组件采用快拆式设计，可根据待装夹零件的外形尺寸快速更换不同规格的压头与支撑块，大幅缩短换型装夹的辅助时间。设计过程中对整套夹具的装配干涉做了全面检查，所有活动部件的运动行程内均无结构干涉，同时对压紧状态下的受力情况做了模拟验证，保证在常规铣削、钻削加工的切削力作用下，夹具整体结构无明显形变，装夹定位精度保持稳定。整套模型的结构细节完整，包含所有紧固件、定位件的细节特征，可直接用于工装加工的图纸输出，也可作为同类柔性装夹夹具的设计参考模板，适配多品种小批量零件的机加工装夹场景，有效提升加工过程中的装夹效率与定位一致性。
