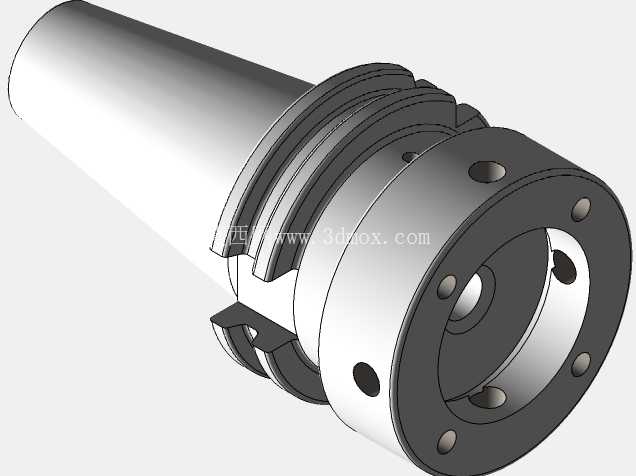

ISO40法兰式锥柄主轴连接结构

　　在数控加工中心、镗铣床等金属切削设备的主轴端，这类带法兰结构的ISO40锥柄是刀具系统与主轴实现刚性连接的核心过渡部件，日常作业中承担着传递主轴扭矩、保证刀具回转精度、承受切削载荷冲击的关键作用，但凡涉及铣削、镗孔、钻铰等多工序加工的场景，都能见到这类连接结构的身影。从实际使用场景来看，这类锥柄结构适配带法兰定位的ISO标准主轴接口，区别于传统无法兰的锥面定位结构，法兰端的端面贴合设计能大幅提升连接刚性，尤其在大切深、高进给的重载铣削工况下，能有效避免锥面配合出现的微颤、让刀问题，保障加工面的形位公差与表面质量。

　　设计层面上，锥面部分严格遵循ISO40锥度标准，锥面的接触率要求不低于85%，且大端接触优先，保证锥面配合的自定心精度，避免刀具装夹后出现径向跳动超差的问题；法兰端均匀分布的锁紧孔，对应主轴端面的拉钉锁紧结构，装夹时拉钉穿过锁紧孔将锥柄牢牢拉紧在主轴锥孔内，法兰端面与主轴端面完全贴合，形成锥面+端面的双重定位，相比单纯的锥面定位，连接刚度能提升40%以上，同时能抵消部分高速旋转时产生的离心力带来的锥面胀开风险。

　　从结构细节来看，锥柄的锥段长度、法兰外径、锁紧孔的分布圆直径都有严格的边界尺寸要求，安装时锥柄插入主轴锥孔后，法兰端面与主轴端面的间隙需控制在0.002mm以内，锁紧后完全贴合，保证轴向定位精度；锥柄内部设计有刀具安装内孔，可适配弹簧夹头、液压夹头等不同类型的刀具夹持单元，满足不同直径刀具的装夹需求，法兰外圆上的定位槽则用于配合主轴端的定向键，传递大扭矩的同时防止锥柄在重载切削时出现相对转动。

　　实际选型适配时，需要重点核对锥度规格、法兰安装孔的位置尺寸、内孔的夹持范围，避免出现装夹干涉、锁紧不到位的问题；建模过程中，锥面的拔模角度、法兰端面的平面度、锁紧孔的位置度都需要严格按照标准公差设定，尤其是锥面的轮廓度公差，直接影响装配后的接触精度，若锥面加工存在偏差，装夹后会出现刀具跳动超差，加工时容易产生振纹，甚至会损伤主轴内锥孔。这类连接结构的可靠性直接决定了整台设备的加工稳定性，日常维护中需要定期检查锥面是否有磕碰、拉毛的痕迹，法兰端面是否有切屑残留，若锥面出现损伤需及时研磨修复，避免损伤主轴配合面，造成更大的设备损失。在自动化加工产线中，这类带法兰的锥柄结构还能配合自动换刀机构实现快速换刀，法兰外圆的定位基准能保证换刀时的重复定位精度，换刀后刀具的径向跳动能稳定控制在0.005mm以内，满足精密加工的装夹要求。
