DIN5480标准内花键连接套筒结构

　　在重载传动系统的扭矩传递环节，渐开线花键连接是兼顾同轴度、承载能力与装拆便利性的核心结构形式，这款符合DIN5480标准的内花键套筒，主要应用于需要大扭矩传递、同时要求严格对中的传动节点，比如工业减速机的输入输出轴连接、工程机械行走机构的轮毂传动、重型机床的主轴动力传递等场景，相比普通平键连接，花键结构的多齿均匀受力特性，能在同等径向尺寸下传递高出30%以上的扭矩，同时避免单键连接容易出现的应力集中、键槽剪切失效等问题。

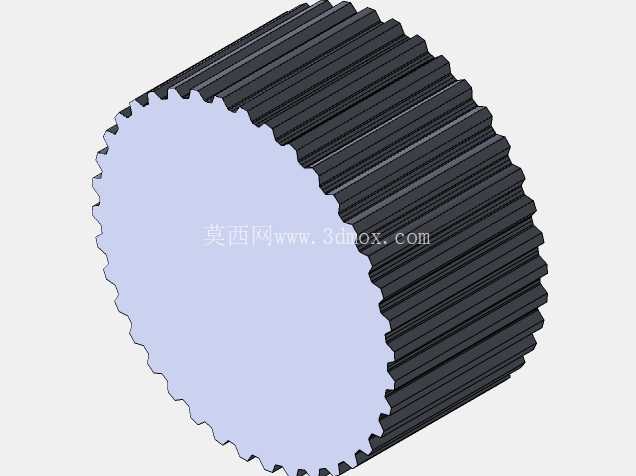

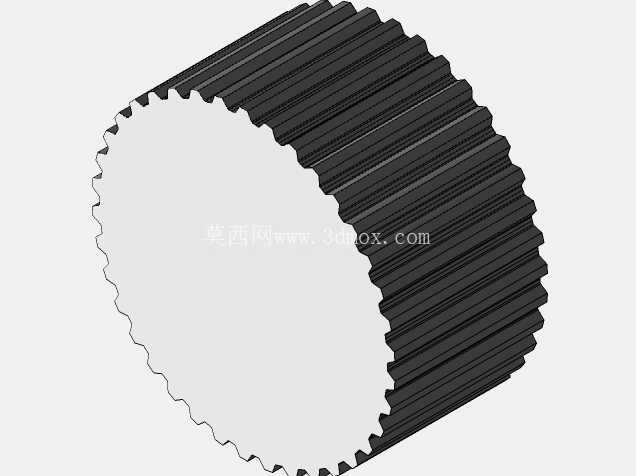

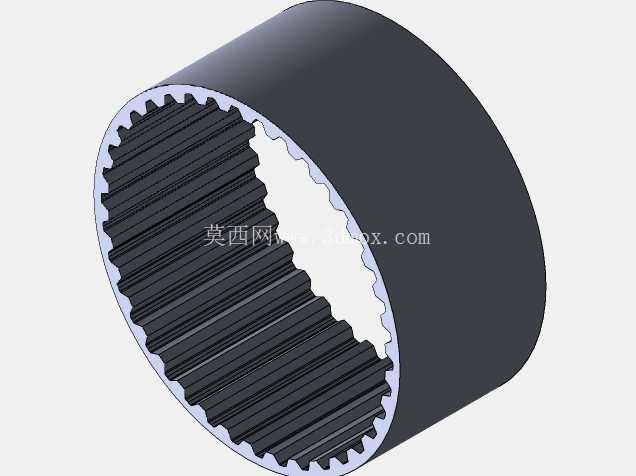

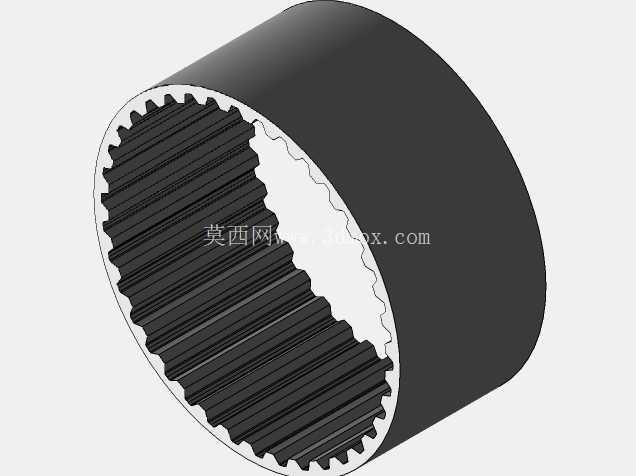

　　从结构设计逻辑来看，该零件采用W200x5x38x8h的标准参数设计，齿形为渐开线齿廓，压力角符合德标花键的通用规范，内齿的加工精度直接决定了传动过程中的侧隙大小与载荷分布均匀性，建模过程中严格遵循标准齿形的渐开线生成逻辑，齿顶高、齿根圆角都按照标准要求做了参数化约束，避免出现根切或者齿顶干涉的问题。套筒的外圆为光滑圆柱面，设计时预留了足够的壁厚，在承受最大额定扭矩时，齿根的弯曲应力、套筒本体的扭转切应力都控制在材料许用应力的60%以内，保证长期交变载荷下的疲劳寿命，外圆表面可以根据安装需求加工配合面，用于安装轴承、轮毂或者其他传动连接件，端面的倒角设计充分考虑了装配导向需求，装配时外花键轴可以顺着倒角顺利导入内齿，避免硬敲导致的齿面磕碰损伤。

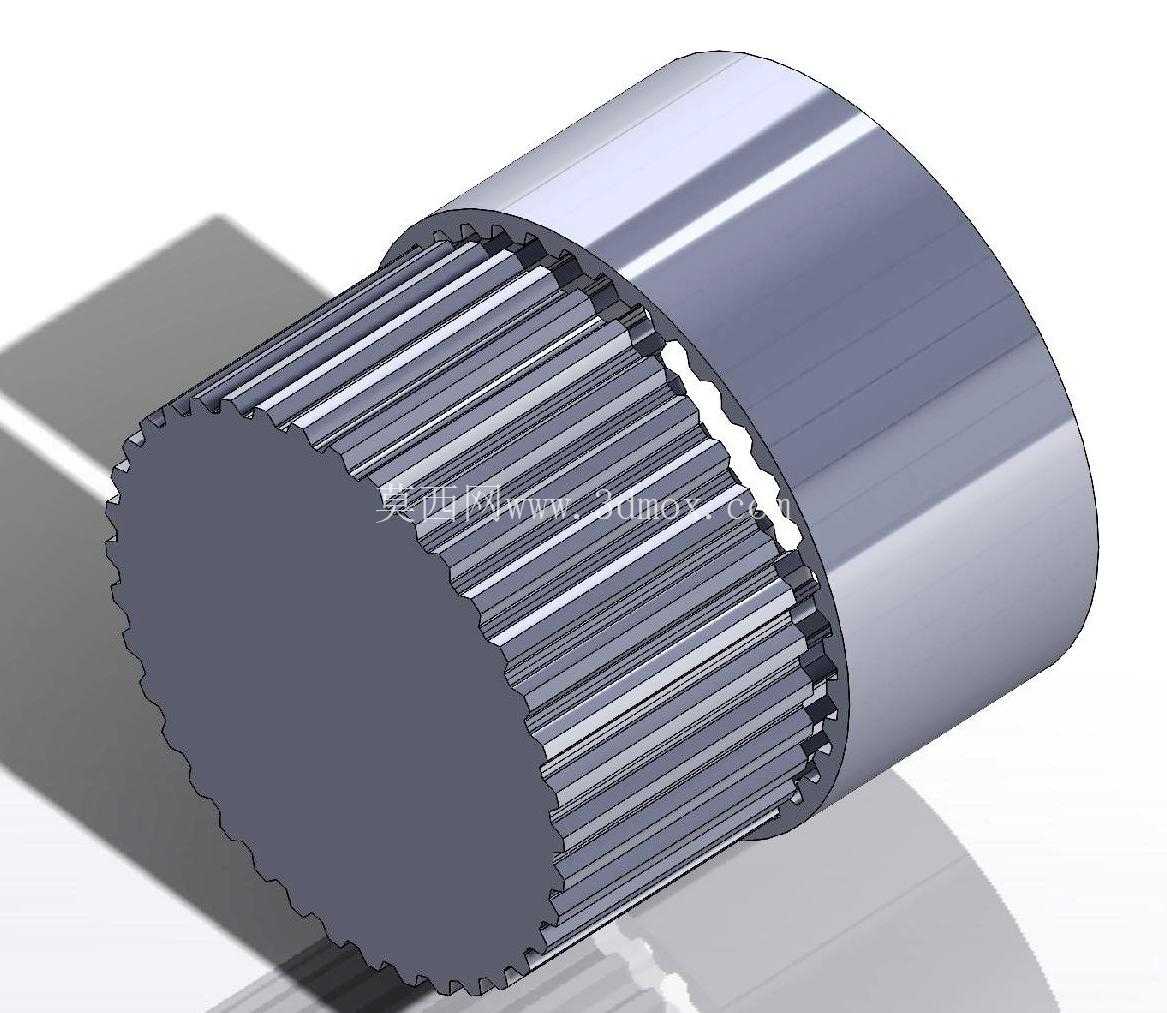

　　从安装边界来看，该零件的轴向长度、内外径尺寸都严格匹配对应规格的外花键轴，配合公差选用过渡配合与小间隙配合结合的公差带，既保证装配后同轴度误差控制在0.02mm以内，又不会因为过盈量过大导致装拆困难，齿侧的配合精度满足正反转换向时的空程量要求，在频繁正反转的传动场景下，不会出现明显的换向冲击。在实际设备运行中，这类花键套筒往往承担着动力中转的作用，一端连接动力输出轴，另一端连接从动部件，多齿啮合的特性让载荷均匀分布在所有齿面上，即使在瞬时冲击载荷下，也不会出现单齿断裂的失效形式，同时渐开线齿形的对中特性，让高速旋转时的动平衡更容易保证，减少轴系的振动与轴承的额外载荷。

　　建模过程中对齿根的过渡圆角做了优化处理，避免直角过渡带来的应力集中，这一点在重载场景下尤为重要，很多花键失效都出现在齿根位置，合理的圆角半径可以让齿根的应力集中系数降低40%以上，大幅提升零件的使用寿命。套筒的两端都做了止口设计，安装时可以和相邻零件的端面贴合，保证轴向定位的准确性，不需要额外设计复杂的轴向定位结构，简化了整个轴系的装配流程。在不同的应用场景下，这类零件可以选用不同的材料与热处理工艺，比如中等载荷场景下选用45号钢调质处理，重载冲击场景下选用20CrMnTi渗碳淬火，齿面硬度可以达到HRC58-62，具备足够的耐磨性，长期运行下齿面的磨损量控制在允许范围内，保证传动精度的长期稳定。
