带支架紧固组件的重载滑轮支撑结构

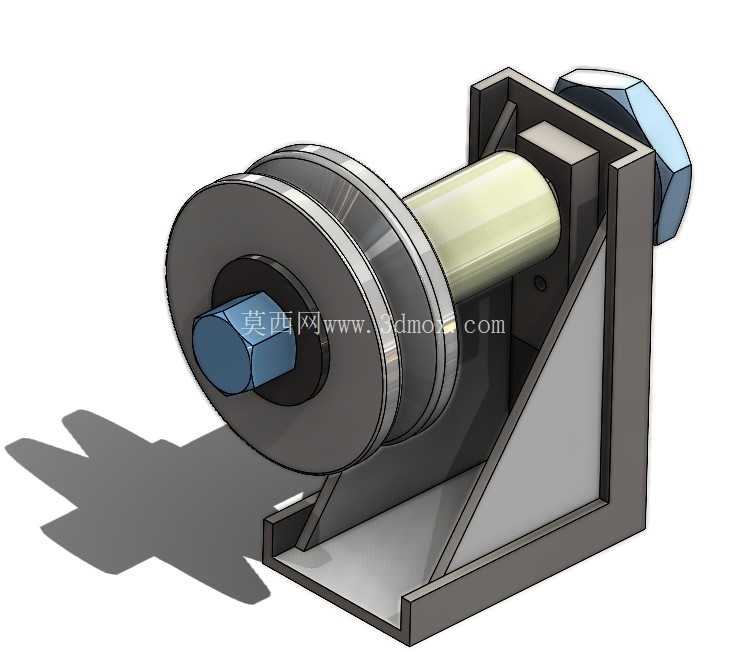

在带式输送线、小型物料提升机构、缆索导向工位这类需要平稳转向传力的场景里，滑轮支撑是直接决定运行平顺性与结构可靠性的核心基础部件，不少现场出现的皮带跑偏、缆索磨损、运行异响问题，追根溯源都和支撑结构的设计合理性直接相关。这套滑轮支撑结构采用L型折弯焊接支架作为承载基体，支架立面与底面通过三角加强筋做刚性连接，能同时承受滑轮传递的径向载荷与侧向偏载，避免长期受载后出现支架开焊、立面倾斜的问题，底面预留的安装孔位可直接适配常见的型材机架或设备安装基面，不需要额外做转接板加工，能大幅缩短现场装配的调整周期。

滑轮本体采用双挡边轮槽结构，轮槽的弧度与深度经过匹配设计，既可以适配平皮带的包覆传动，也能满足圆缆索、钢丝绳的导向滑移需求，挡边高度足够防止皮带或缆索在运行过程中出现脱槽故障，轮体与中心轴之间预留了转动间隙，可根据实际载荷需求选配铜套或者滚动轴承作为转动副，适配从轻载手动操作到中载连续运行的不同工况。整个组件的紧固逻辑做了分层设计：有头螺钉穿过支架立面与中心轴的内孔，配合六角螺母实现轮体与支架的轴向锁紧，螺钉与支架贴合面之间加装平垫圈，分散锁紧时的压应力，避免支架立面被紧固件压出凹痕影响锁紧可靠性；中心轴靠近支架外侧的位置设置了紧定螺钉位，可在轮体轴向位置调整到位后锁紧固定，既可以满足不同宽度轮体的适配需求，也能补偿长期运行后出现的轴向窜动间隙，不需要拆解整个组件就能完成间隙调整。

从安装边界来看，支架的底面安装孔采用长圆孔设计，允许在安装时沿垂直于滑轮轴线的方向做小范围位置调整，方便现场对接皮带或缆索的张紧度需求；整个组件的轴向尺寸控制紧凑，突出支架立面的螺母与螺钉端头长度经过优化，不会和周边的护罩、机架结构产生运动干涉，轮体的旋转外径与支架底面的高度差经过核算，保证轮体最低点与安装基面之间留有足够的安全间隙，不会出现运行时轮体摩擦基面的问题。在参数化设计逻辑上，这套结构的所有尺寸都做了关联约束：调整轮体直径时，支架的高度、中心轴的长度、紧固件的规格都会同步匹配更新，调整额定载荷参数时，支架板材厚度、加强筋尺寸、紧固件等级也能对应调整，不需要从零开始重新绘制结构，能大幅缩短同类项目的设计周期。

实际应用中，这类滑轮支撑既可以用在小型皮带输送机的端部改向轮位，也可以作为手动葫芦、小型提升机的缆索导向轮使用，在自动化生产线的物料移栽机构里，还能作为同步带的惰轮支撑结构使用，结构的通用性较强。设计时特意规避了特殊定制的非标紧固件，所有螺丝、螺母、垫圈都采用国标通用规格，后期维护更换时不需要单独采购定制配件，能有效降低设备的运维成本。轮体与支架之间的转动副没有采用一体化密封设计，用户可以根据使用环境选择是否加装防尘密封圈，在多粉尘的车间场景下加装密封圈就能延长转动副的使用寿命，在清洁干燥的室内场景下不加装密封圈也能正常运行，给不同工况的选型留出了足够的调整空间。
