两爪自定心卡盘机械结构设计

在机床加工、自动化上下料工位的夹持作业场景里，两爪卡盘是针对规则对称异形工件装夹需求开发的核心夹持部件，区别于常见三爪自定心卡盘适配圆形、正多边形工件的特性，两爪结构更适合夹持扁形、方形或是对称异形的坯料与半成品，在小型数控车床、专用磨床、自动化装配工位的工件固定环节应用广泛。从实际使用场景来看，这类卡盘常配套在小型仪表车床、专用铣削工位上，针对小型轴类、块状零件的批量加工做快速装夹，相比手动平口钳，它的自定心特性可以省去人工找正的步骤，单工位装夹时间能压缩60%以上，在中小批量零件加工场景里能有效提升工位周转效率。

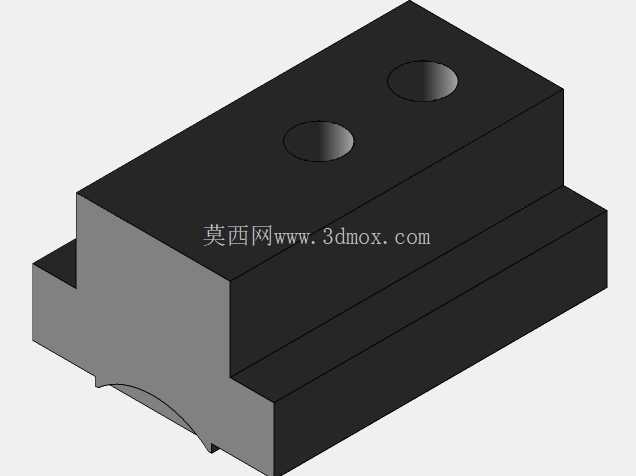

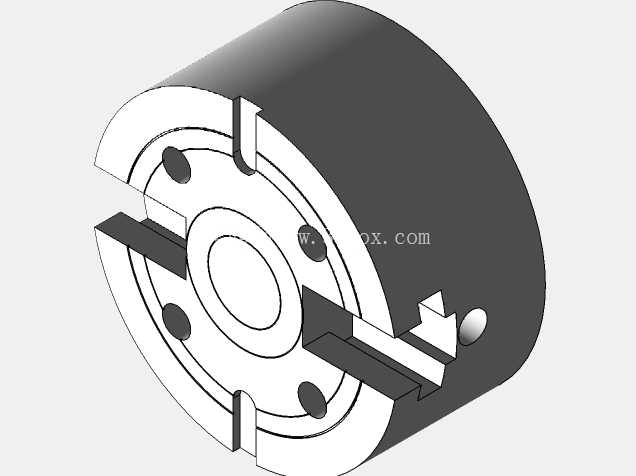

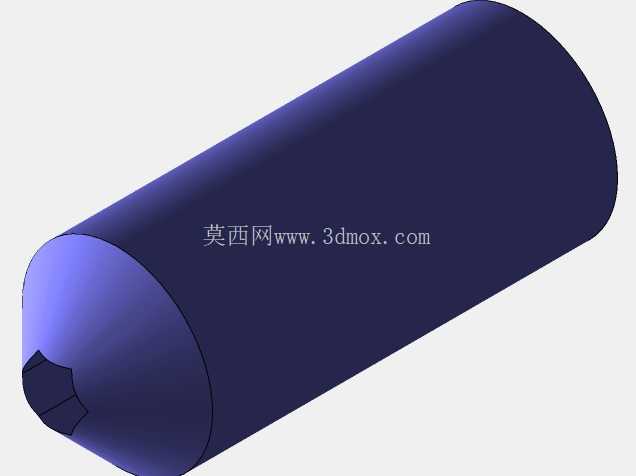

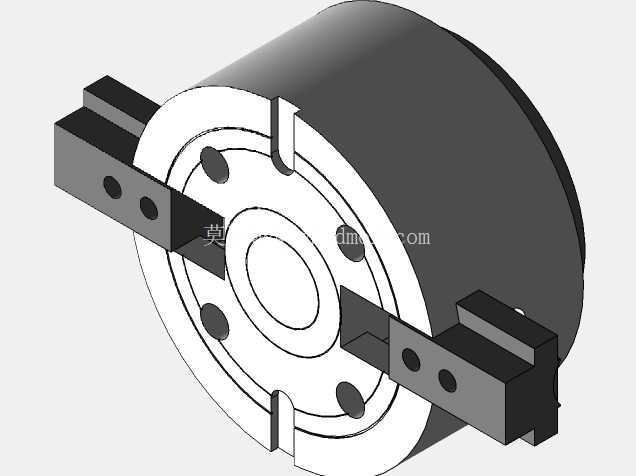

从功能特性上看，这款两爪卡盘采用盘式主体结构，内部通过平面螺纹盘与卡爪的啮合传动实现两个卡爪的同步径向移动，保证夹持过程中工件自动对中，卡爪上预留的安装孔位支持更换软爪、异型爪，可根据不同工件的外形定制夹持接触面，避免夹伤工件表面同时提升夹持稳定性。卡盘主体采用圆柱形安装基准，后端的法兰端面预留了均匀分布的连接螺孔，可直接与机床主轴端部的法兰盘对接，安装时只需保证端面跳动公差在0.02mm以内，即可满足常规精加工的装夹精度要求。

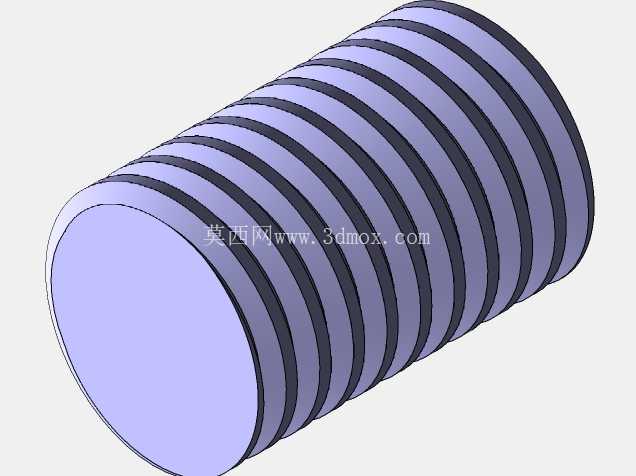

设计思路上，这款卡盘优先考虑了装夹刚性与维护便捷性，主体外壳采用一体式铸造结构，壁厚均匀分布，既保证夹持重切削工件时的结构刚性，也避免壁厚差异过大导致的应力变形；内部的螺纹传动副做了加宽齿面设计，增大接触面积降低单位面积压强，延长高频使用下的磨损周期，卡爪与主体滑槽的配合采用间隙可调结构，长期使用出现磨损间隙后，可通过调整镶条补偿间隙，避免卡爪晃动影响装夹精度。卡爪的行程设计覆盖了常用小型零件的夹持范围，从最小10mm的小型轴类零件到最大160mm的块状工件都可稳定夹持，适配多数小型加工工位的工件尺寸需求。

从安装边界来看，卡盘整体外径控制在200mm以内，轴向厚度不超过120mm，安装后不会过多占用主轴端部的作业空间，适配多数小型机床的主轴端部安装尺寸，后端的连接孔位采用通用标准布局，可直接替换同规格的三爪卡盘，不需要额外修改主轴连接结构，设备改型的适配成本极低。日常使用中，只需定期向滑槽与螺纹副注入润滑脂，即可保证卡爪移动顺畅，避免铁屑进入滑槽导致的卡滞问题，卡爪的快拆结构也支持在1分钟内完成卡爪更换，适配不同批次工件的快速换产需求。在自动化上下料场景中，这款卡盘还可配套气动或是液压驱动组件，将手动驱动替换为动力驱动，实现卡爪的自动开合，配合机械手完成无人化上下料作业，适配数字化车间的自动化改造需求。
