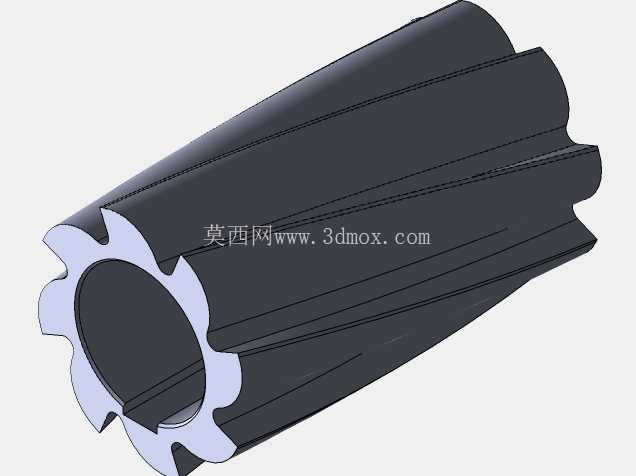

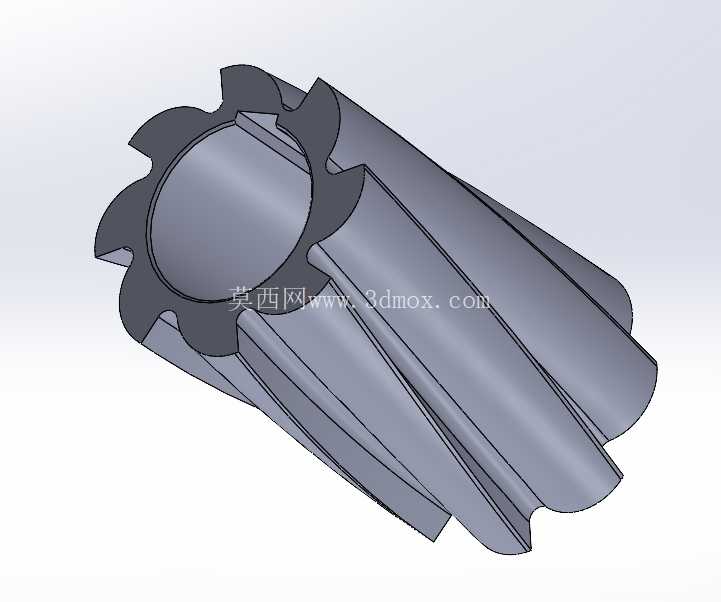

在普通铣床、数控镗铣床的平面铣削工序里,这类螺旋齿套式铣刀的应用覆盖了从普通低碳钢薄板件到中碳钢小余量平面加工的多数场景,尤其适配薄壁钣金件、冲压焊接件的轻载切削工况,相比直齿铣刀,螺旋齿的切削过程是逐齿渐进切入切出,不会出现直齿铣刀整齿同时冲击工件的问题,加工薄件时能大幅降低工件振颤、让刀变形的概率,避免薄壁零件因切削力突变产生的翘曲、尺寸超差问题。从结构设计逻辑来看,这款铣刀采用套式安装结构,内孔带对称传动键槽,可直接适配标准铣刀杆的传动凸缘,安装时无需额外定制接杆,能直接匹配市面通用的7:24锥度铣刀杆、莫氏锥度铣刀杆的安装接口,安装端面做了0.02mm的端面跳动公差设计,锁紧后能保证刀体旋转时的端面圆跳动控制在0.03mm以内,径向圆跳动不超过0.02mm,避免单齿过载崩刃的问题。
刀体的螺旋槽采用等导程设计,螺旋角设置为25度,这个角度是经过多轮切削验证的折中参数:螺旋角过小会导致切削不平稳、排屑不畅,螺旋角过大则会让轴向切削力过大,引起刀杆轴向窜动,25度的螺旋角既能保证切屑沿着螺旋槽顺畅排出,不会在容屑槽内堆积刮伤已加工表面,又能将轴向切削力控制在普通铣刀杆的推力轴承承载范围内,不需要额外加装轴向止推结构。刀齿的后角设计为8度,前角为12度,针对低碳钢塑性大、切削易粘刀的特性,前角适当加大能减小切削变形,降低切削热产生,后角则兼顾了刀齿强度和刃口锋利度,避免刃口过早磨损。
容屑槽的深度根据每齿进给量0.1-0.15mm的常规切削参数设计,槽深为齿高的1.2倍,能容纳连续切削产生的带状切屑,不会因为容屑空间不足导致切屑挤压在刃口处造成崩刀。刀体的外圆做了微锥设计,从安装端到切削端直径递减0.05mm,避免切削过程中刀体与已加工表面产生摩擦刮伤,保证加工表面的粗糙度能达到Ra1.6的水平,不需要后续的磨削工序就能满足普通零件的平面精度要求。在实际选型使用时,这类铣刀的切削线速度可设置在120-180m/min,每齿进给量控制在0.08-0.18mm区间,适合加工厚度1-6mm的低碳钢板材,断续切削工况下也能保持稳定的切削状态,不会因为冲击出现打齿问题。
建模过程中需要重点关注螺旋槽的扫掠路径与刀齿刃口的相切连续性,容屑槽的过渡圆角要做R2的圆滑处理,避免热处理时出现应力集中导致刀体开裂,内孔键槽的对称度公差要控制在0.01mm以内,保证安装后刀体的动平衡精度能达到G6.3级,适配最高1500转/分钟的切削转速,不会因为动平衡不足引起机床主轴振动。刀体的整体长度与直径比控制在1.5:1,属于短粗型结构,刚性更强,悬伸安装时的挠曲变形量比长刃铣刀小60%以上,适合大切深小进给的平面铣削,也能用于台阶面的清角加工,刃口的端齿部分做了45度倒角,既能在切入工件时起到导向作用,也能避免端齿刃口尖角处的应力集中崩损。
