工业级气动冲击扳手结构设计方案

在重型机械装配、汽车总装线、工程机械维保、钢结构安装等作业场景中，螺纹紧固件的大扭矩高效紧固与拆卸是核心作业环节，传统手动扳手依赖人力输出扭矩，不仅作业效率低下，面对M16以上规格的高强度螺栓时，人力输出的扭矩往往无法达到装配预紧力要求，还容易造成作业人员肌肉劳损，而电动扳手受限于供电场景、持续作业温升、防爆性能不足等问题，无法在无稳定供电、有防爆要求的户外或车间场景下稳定使用，气动冲击扳手依靠压缩空气作为动力源，能够持续输出大扭矩，同时具备过载自动打滑、无电火花、长时间作业无明显温升的特性，是这类重载紧固场景下的核心作业工具。

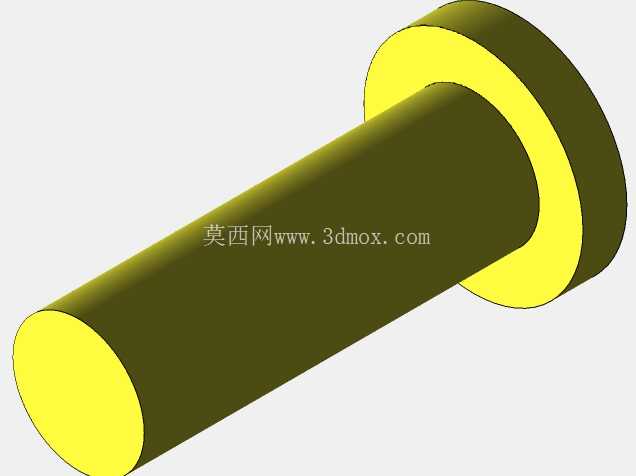

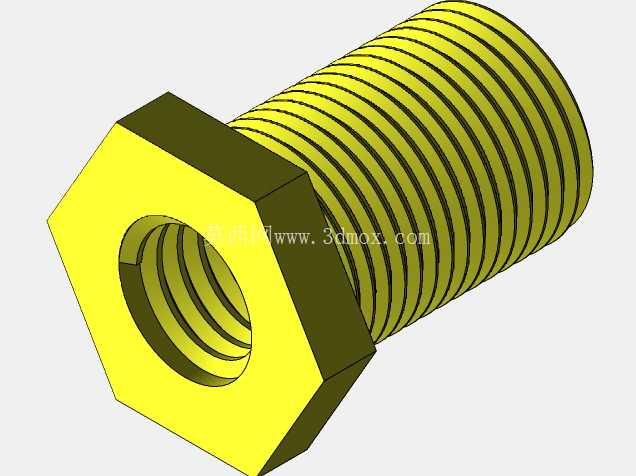

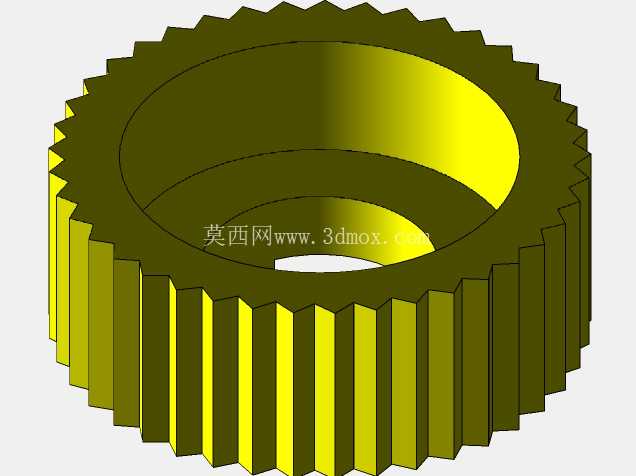

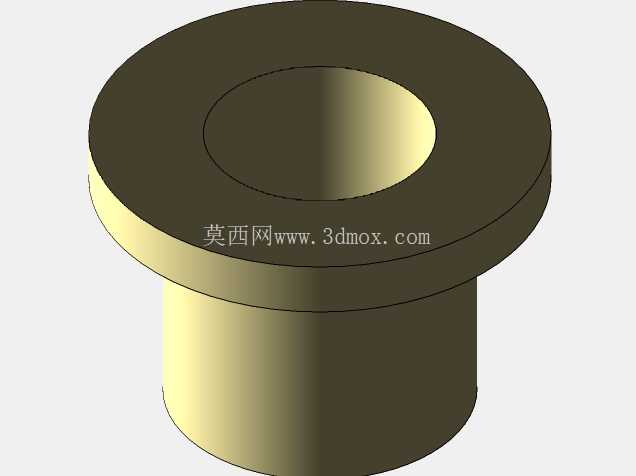

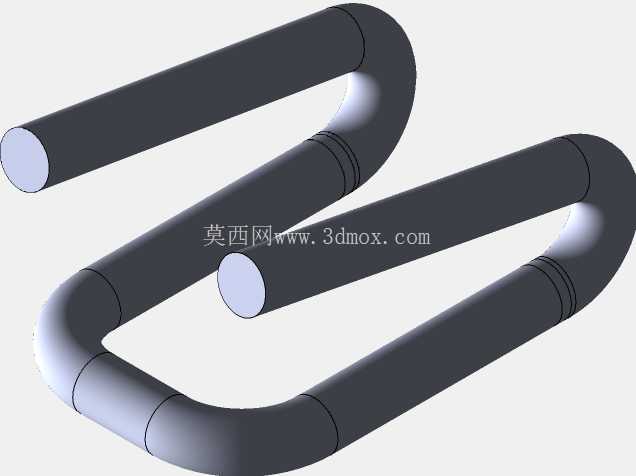

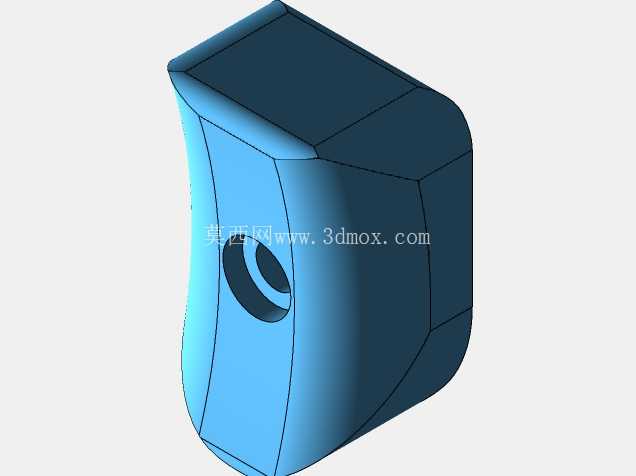

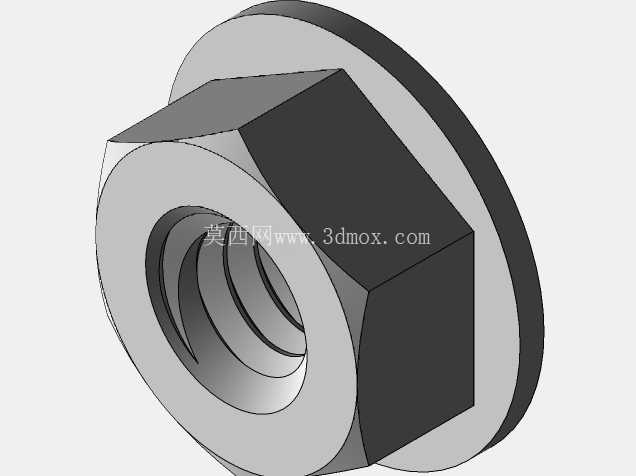

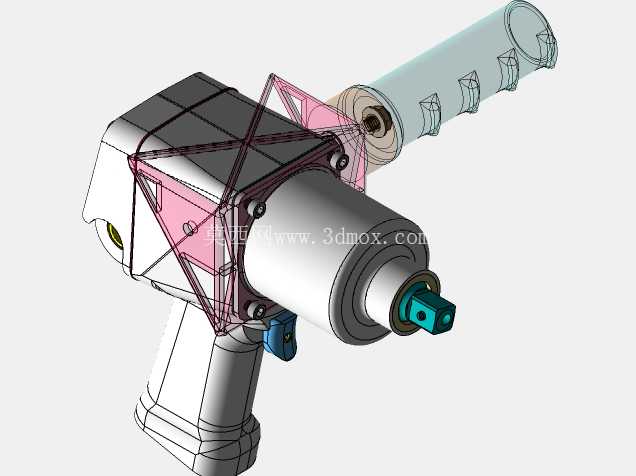

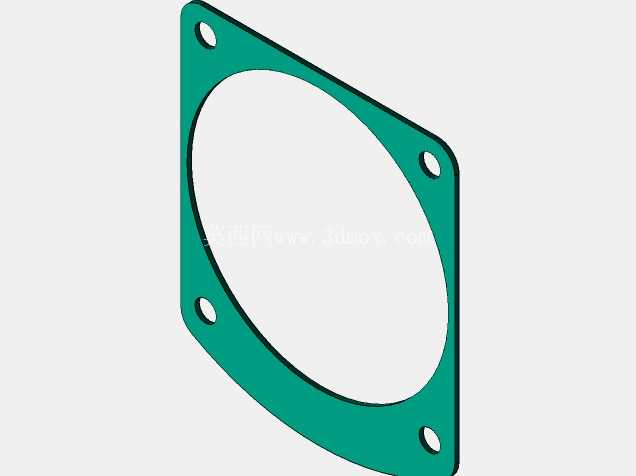

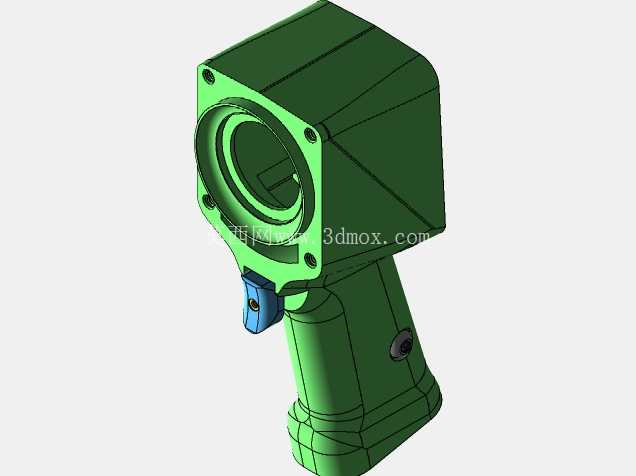

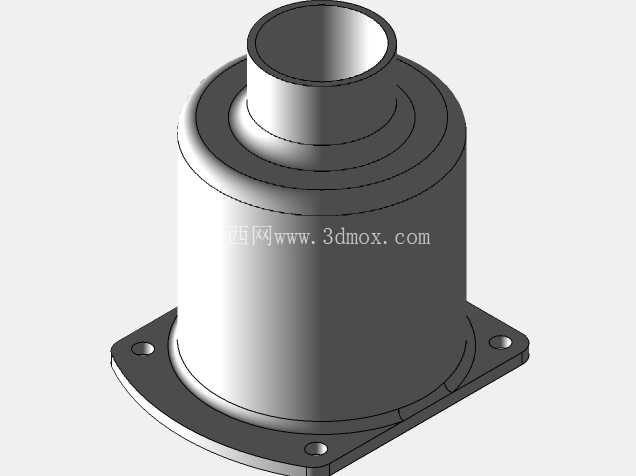

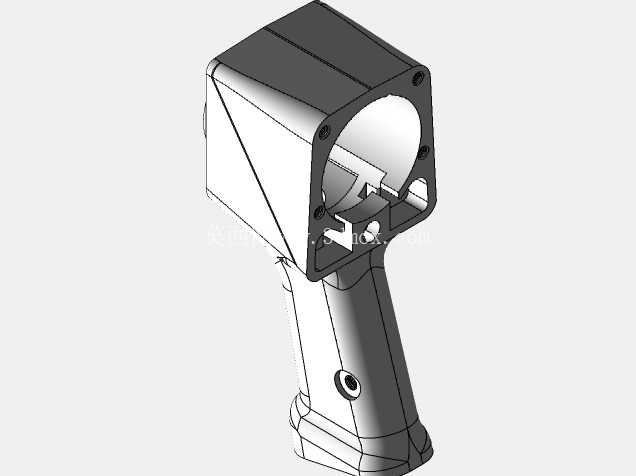

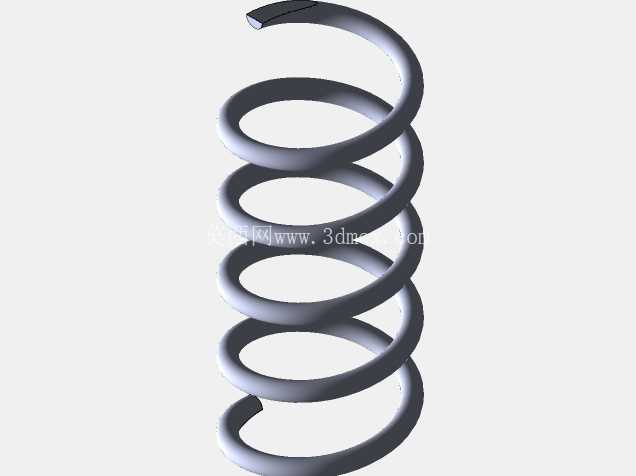

这款气动扳手的整体结构采用枪式布局，握持手柄与动力输出轴呈垂直分布，重心落在握持区域上方，作业时操作人员单手握持手柄即可稳定控制设备，长时间作业的手臂负荷远低于直柄式气动工具。手柄表面做了防滑纹理设计，适配沾有少量油污的作业手套握持，避免作业过程中工具滑脱。触发式节流阀设置在手柄与主机身的衔接位置，操作人员握持时食指可自然搭在扳机上，通过扳机的下压行程控制进气量，实现输出转速与扭矩的线性调节，满足不同规格螺栓的预紧需求，避免扭矩过大造成螺栓断裂或者螺纹滑牙。

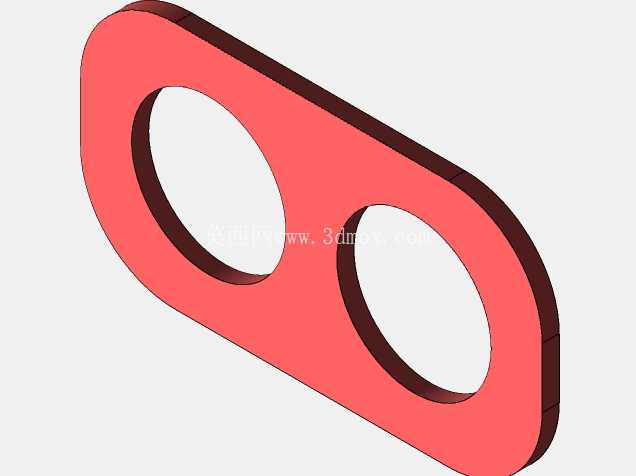

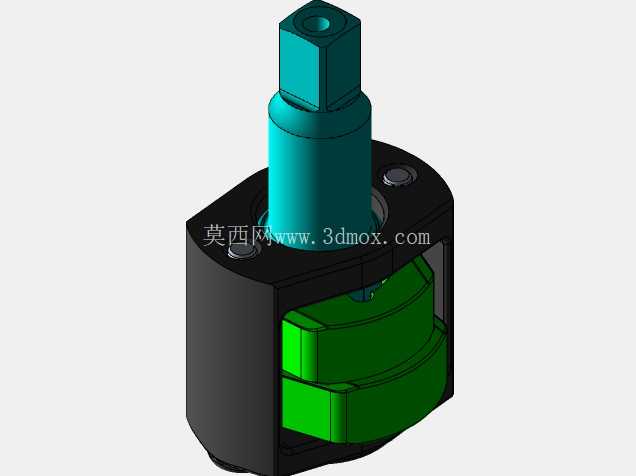

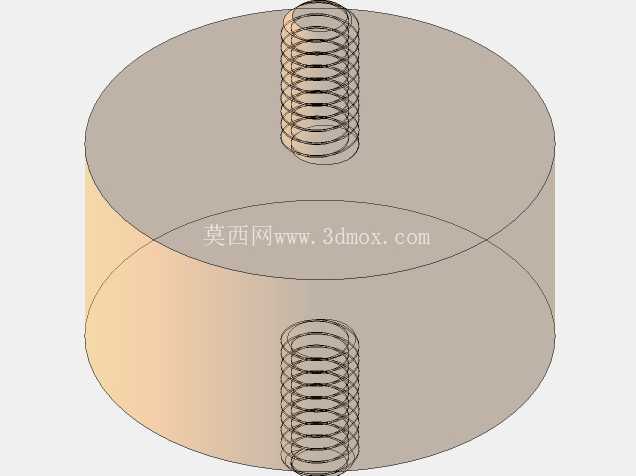

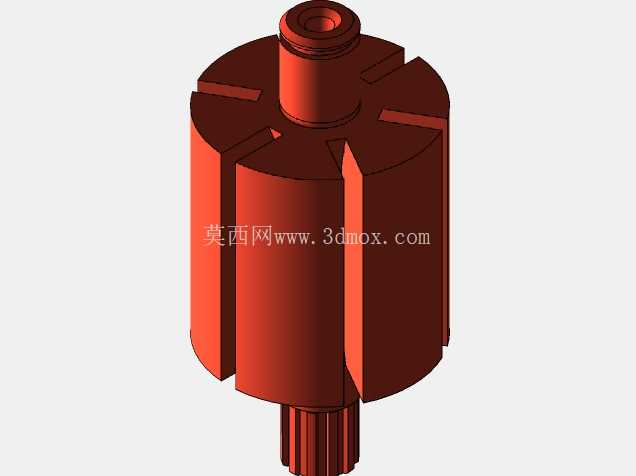

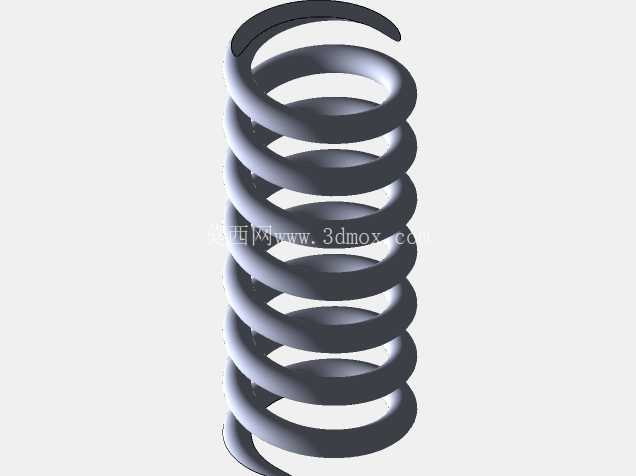

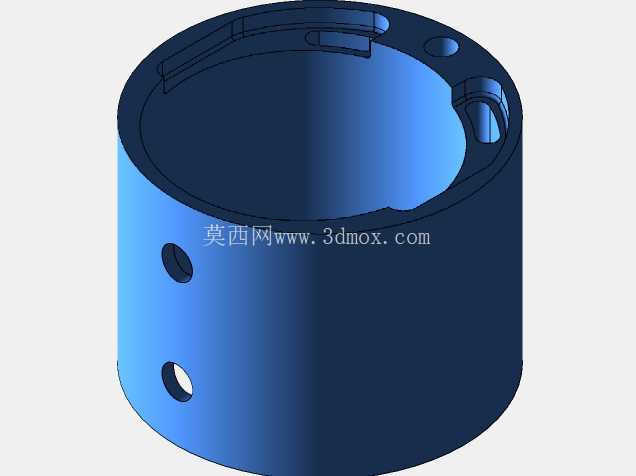

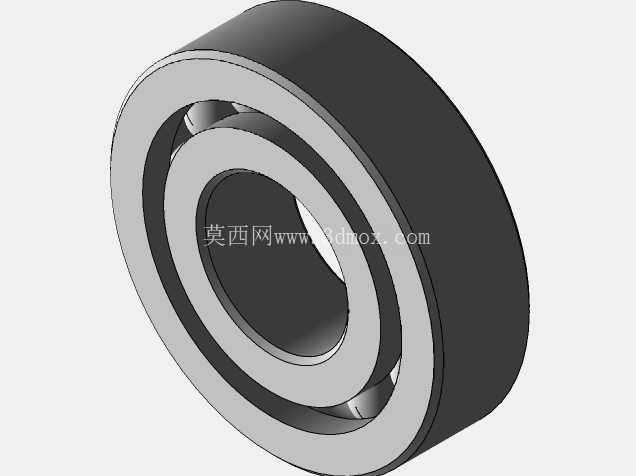

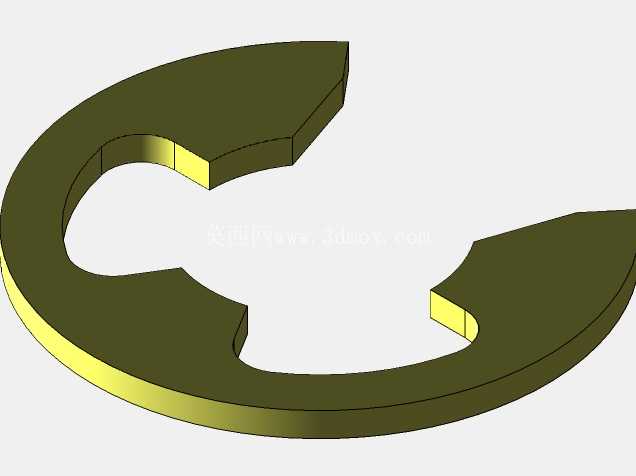

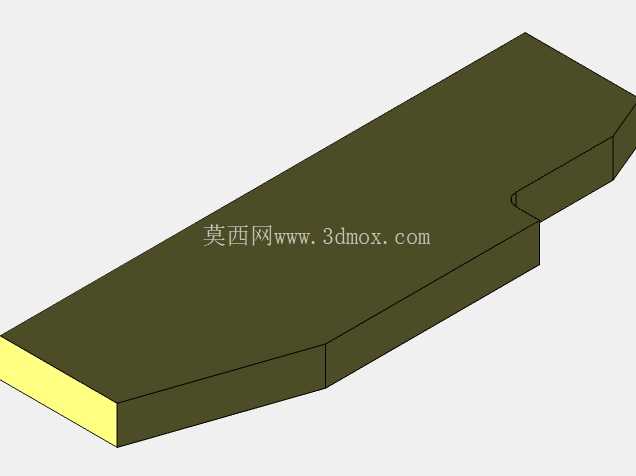

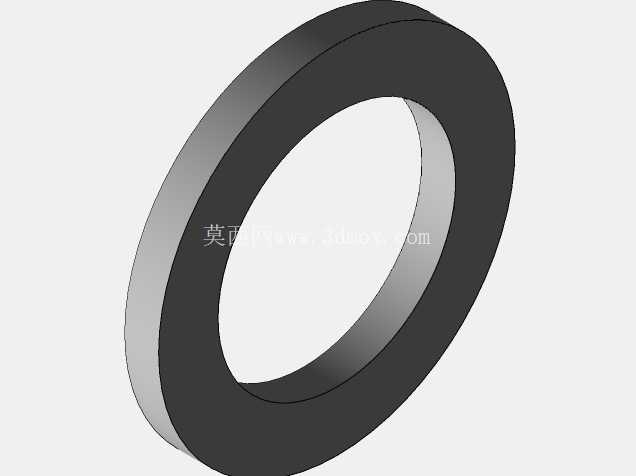

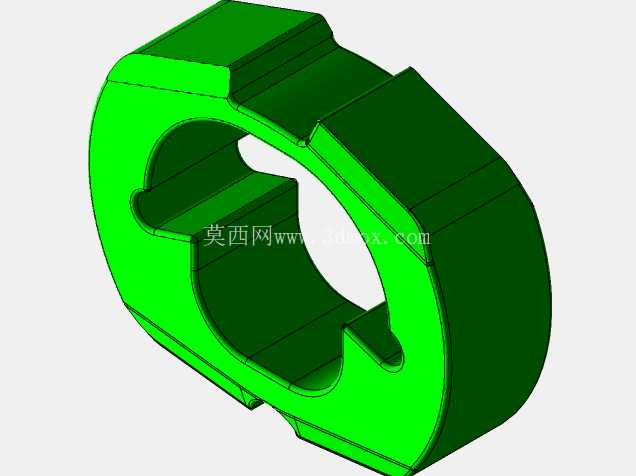

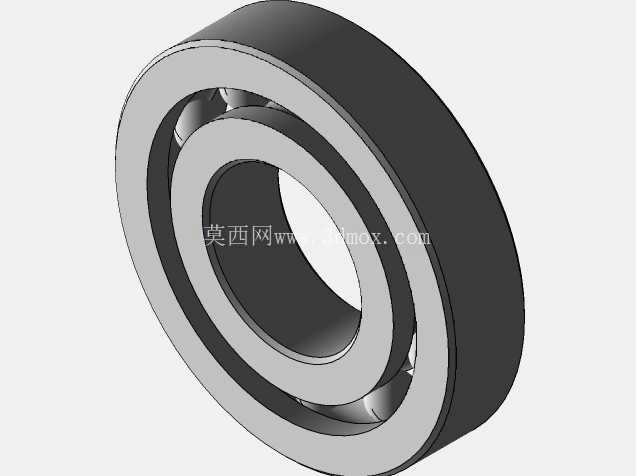

动力冲击单元是这款气动扳手的核心结构，压缩空气从手柄底部的进气接口进入后，通过气道导流进入气缸内部，推动叶片式转子做高速旋转，转子的输出端连接冲击式扭矩转换机构，将连续的旋转运动转换为高频的冲击扭矩，通过输出方头传递给套筒，不需要操作人员施加持续的轴向压力，依靠高频冲击产生的瞬时扭矩即可完成紧固件的拆装，这种结构的优势在于反扭矩不会直接传递到操作人员的手臂上，作业时仅需要扶住工具保持对位即可，大幅降低重载作业的劳动强度。输出端的方头采用标准通用尺寸，可适配各规格标准套筒，同时设置了钢珠锁紧结构，套筒安装后可自动卡紧，作业过程中不会出现套筒脱落飞出的安全隐患。

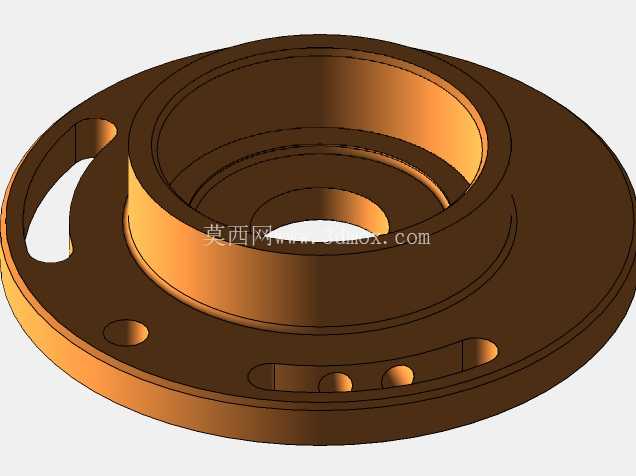

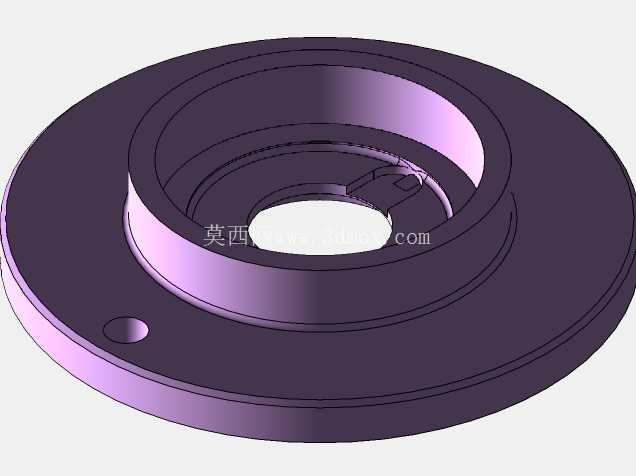

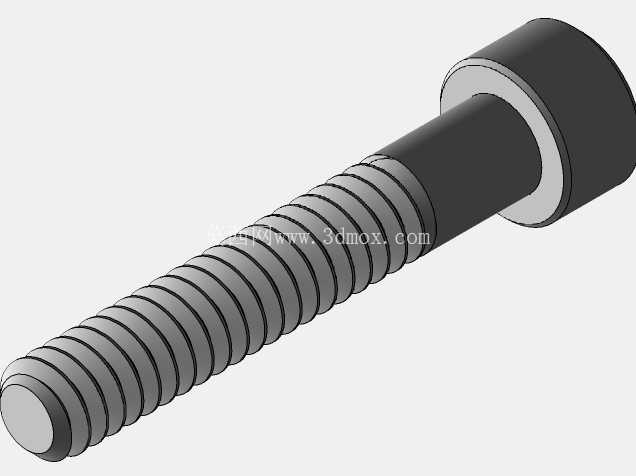

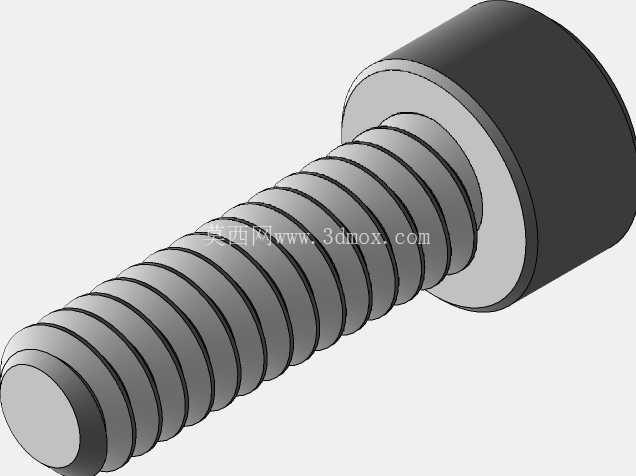

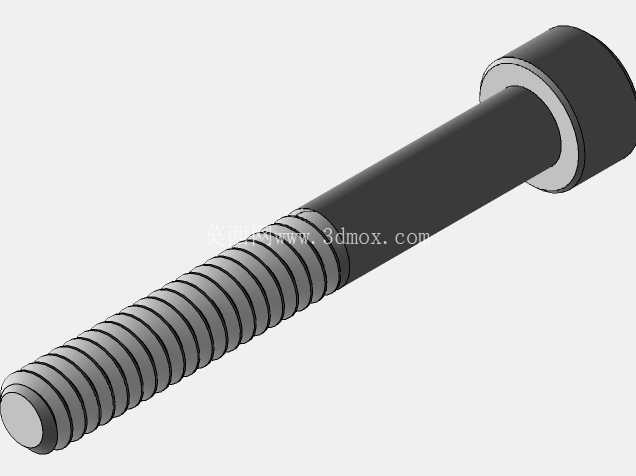

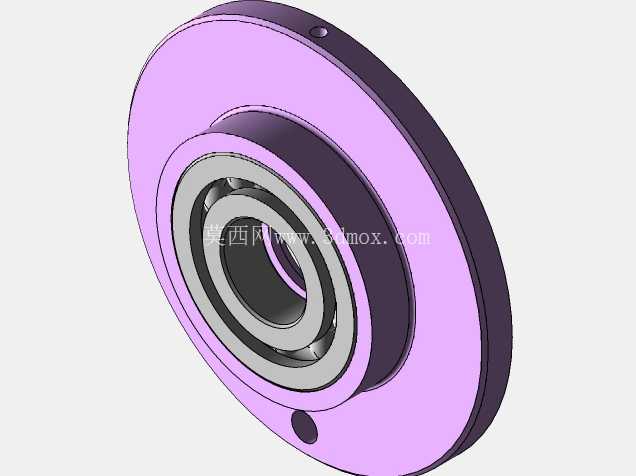

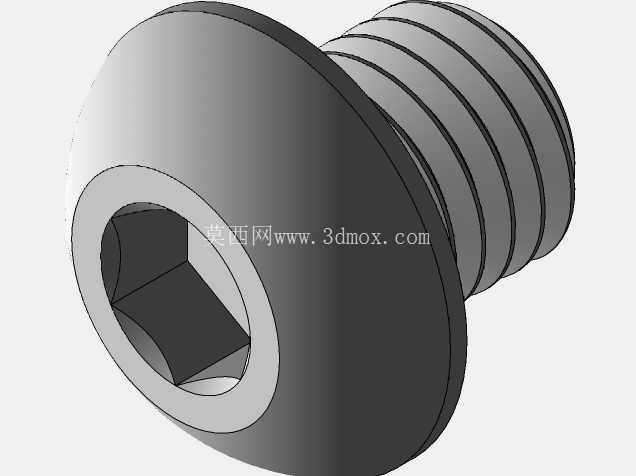

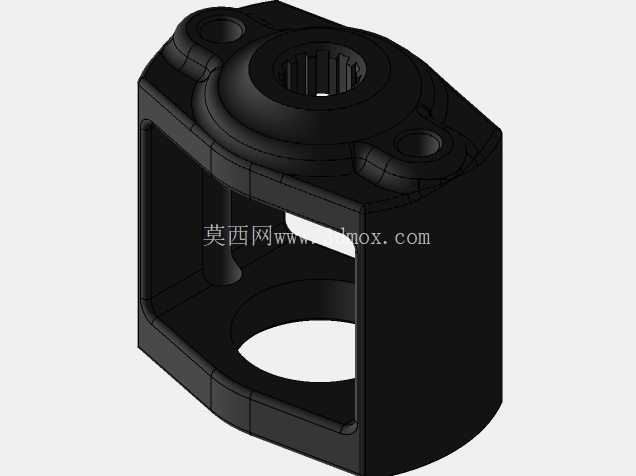

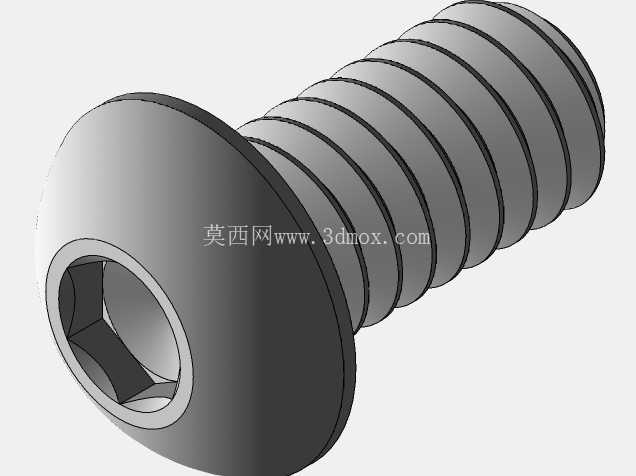

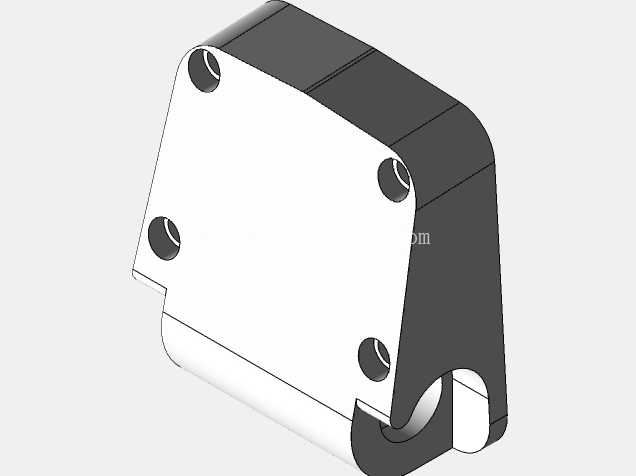

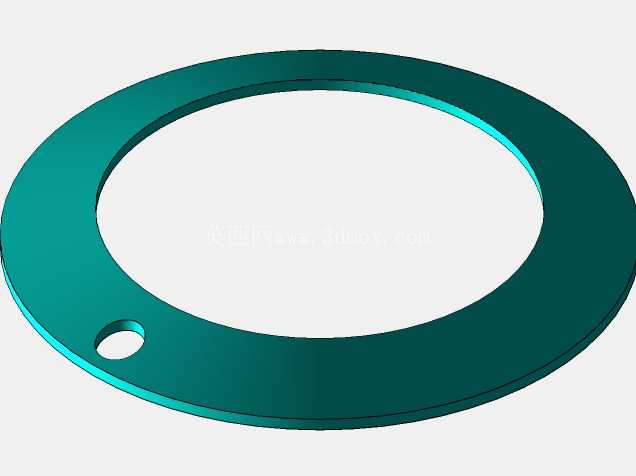

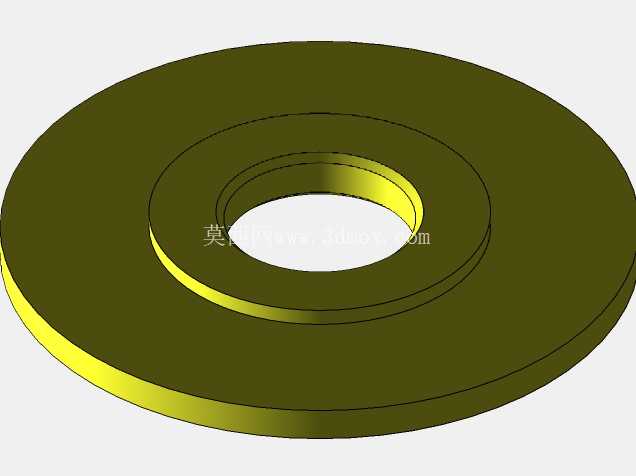

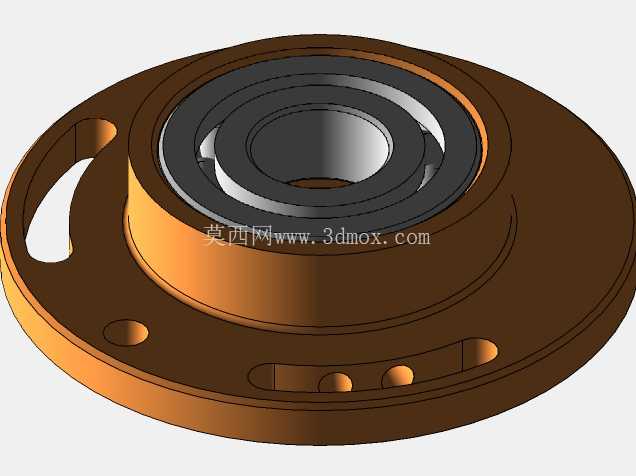

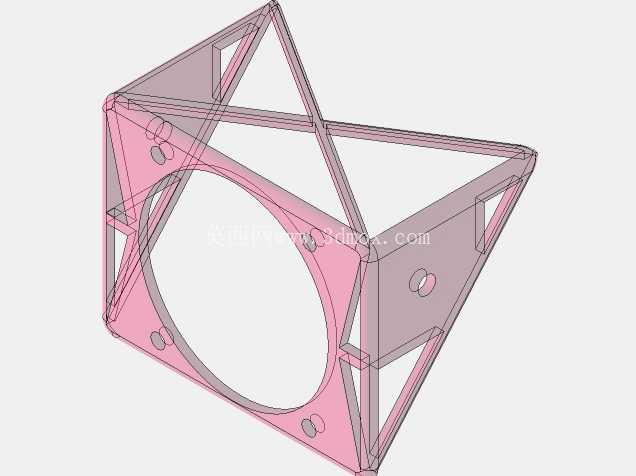

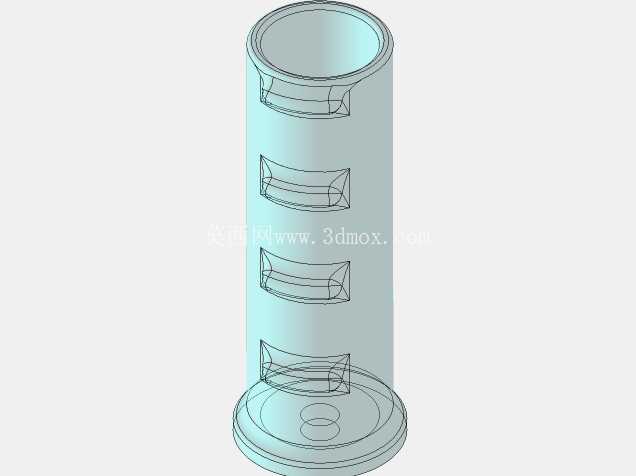

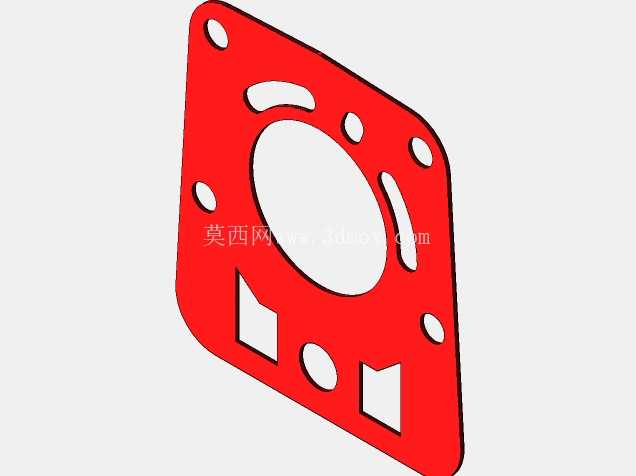

机身的主体外壳采用分体式装配结构，前后端盖与中间壳体通过螺栓紧固连接，内部的气缸、转子、冲击块等易损件可单独拆卸更换，日常维保仅需要定期加注气动润滑油、清理进气口的过滤滤网即可，不需要复杂的专用工具，适配工业场景下高频次、长时间的作业需求。机身侧面设置了正反转调节拨杆，拨杆的位置刚好在拇指可触及的范围内，作业过程中不需要挪动握持位置即可快速切换旋转方向，实现紧固与拆卸功能的快速切换，拨杆做了档位定位设计，切换到位后有明显的触感反馈，避免作业过程中误触造成方向切换。排气口设置在手柄底部位置，排出的压缩空气直接朝向地面方向，不会直吹操作人员的手部或者面部，同时排气口内置消音结构，降低作业时的排气噪音，符合车间作业的噪音防护要求。

从安装边界来看，这款气动扳手的输出轴中心到机身背部的距离控制在紧凑范围内，在面对狭窄空间内的螺栓拆装作业时，可深入部分半封闭结构内部完成作业，不会因为机身尺寸过大造成干涉。进气接口采用标准的气动快插接口规格，可直接对接车间通用的压缩空气管路，不需要额外制作转换接头，进气口前方设置了可调式气压调节阀，可根据作业需求调整输入气压，从而控制最大输出扭矩范围，针对不同强度等级的螺栓匹配对应的扭矩输出，避免扭矩过载损坏紧固件。整机的重量分布经过优化，动力单元的重量集中在靠近输出轴的位置，作业时的力臂更短，操作人员扶持时需要施加的平衡力更小，持续作业的疲劳度更低。

在实际产线应用中，这类气动扳手通常会配合平衡吊挂载使用，在流水线工位上通过平衡吊承担工具的全部重量，操作人员仅需要控制工具的位置与对位即可，单工位的螺栓紧固效率相比手动工具可提升6倍以上，同时扭矩输出的一致性更好，可避免人工紧固时预紧力不均造成的装配质量问题。针对有扭矩精度要求的装配工位，还可在这类气动扳手的基础上增加扭矩传感器与定扭矩截止阀，实现目标扭矩到达后自动切断进气，保证每个螺栓的预紧力都落在工艺要求的范围内，满足高精度装配的需求。在维保场景下，这类工具可适应零下低温、高粉尘、高湿度的复杂作业环境，相比电动工具不存在电机烧损、电池续航不足的问题，只要接入压缩空气即可持续作业，是户外工程维保、矿山设备检修等场景下的必备工具。
