工业设备用方形安装座可拆卸合页结构

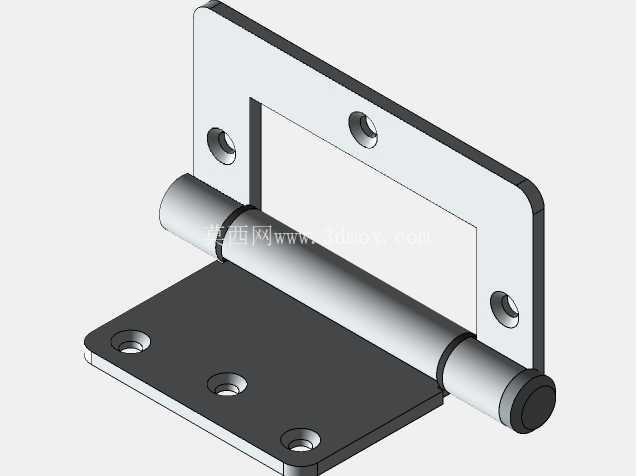

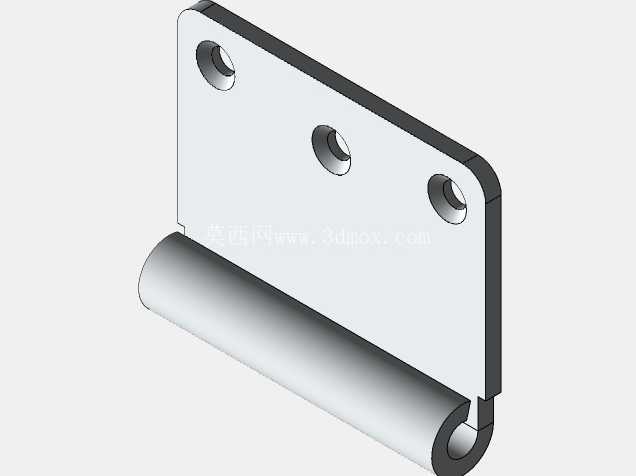

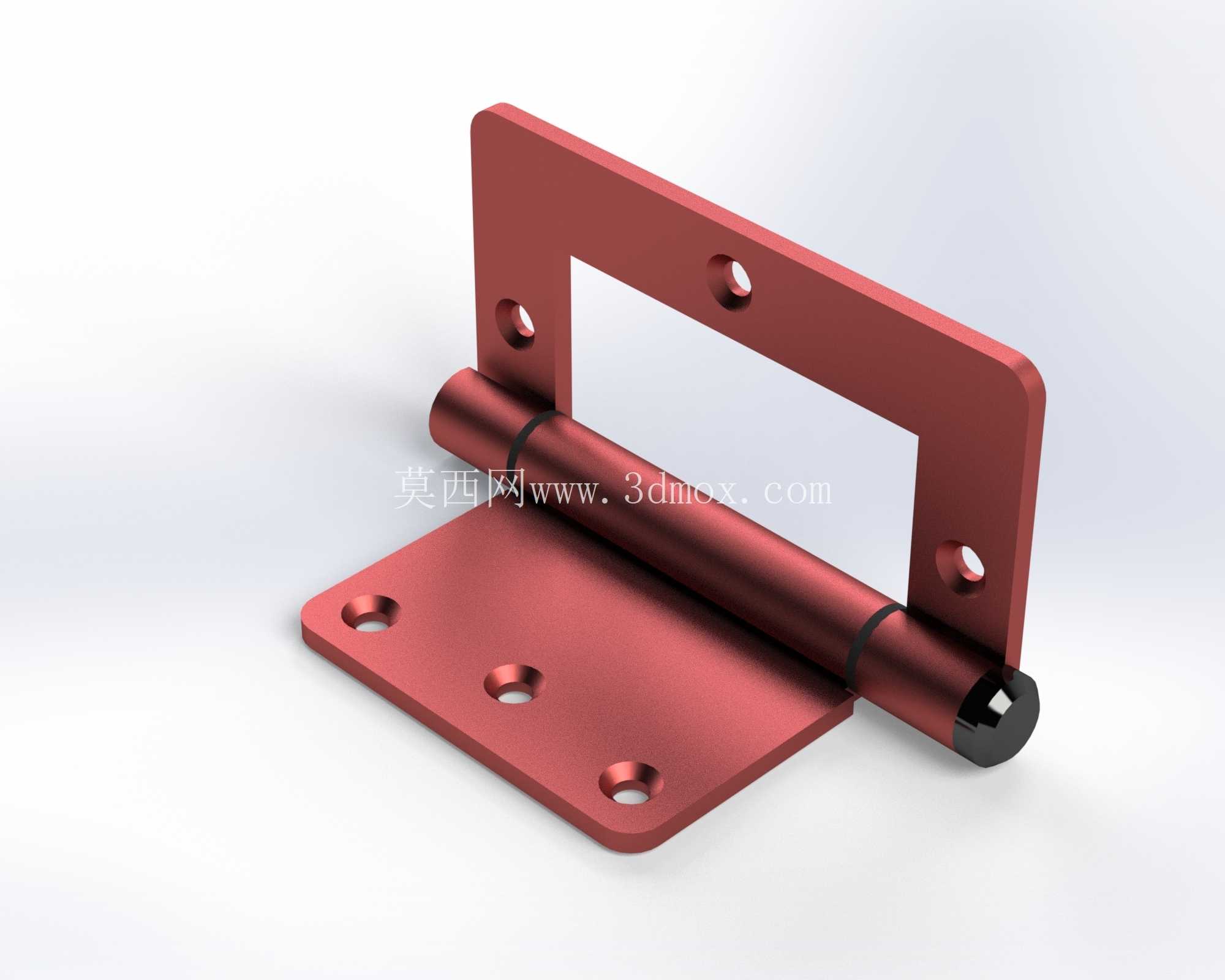

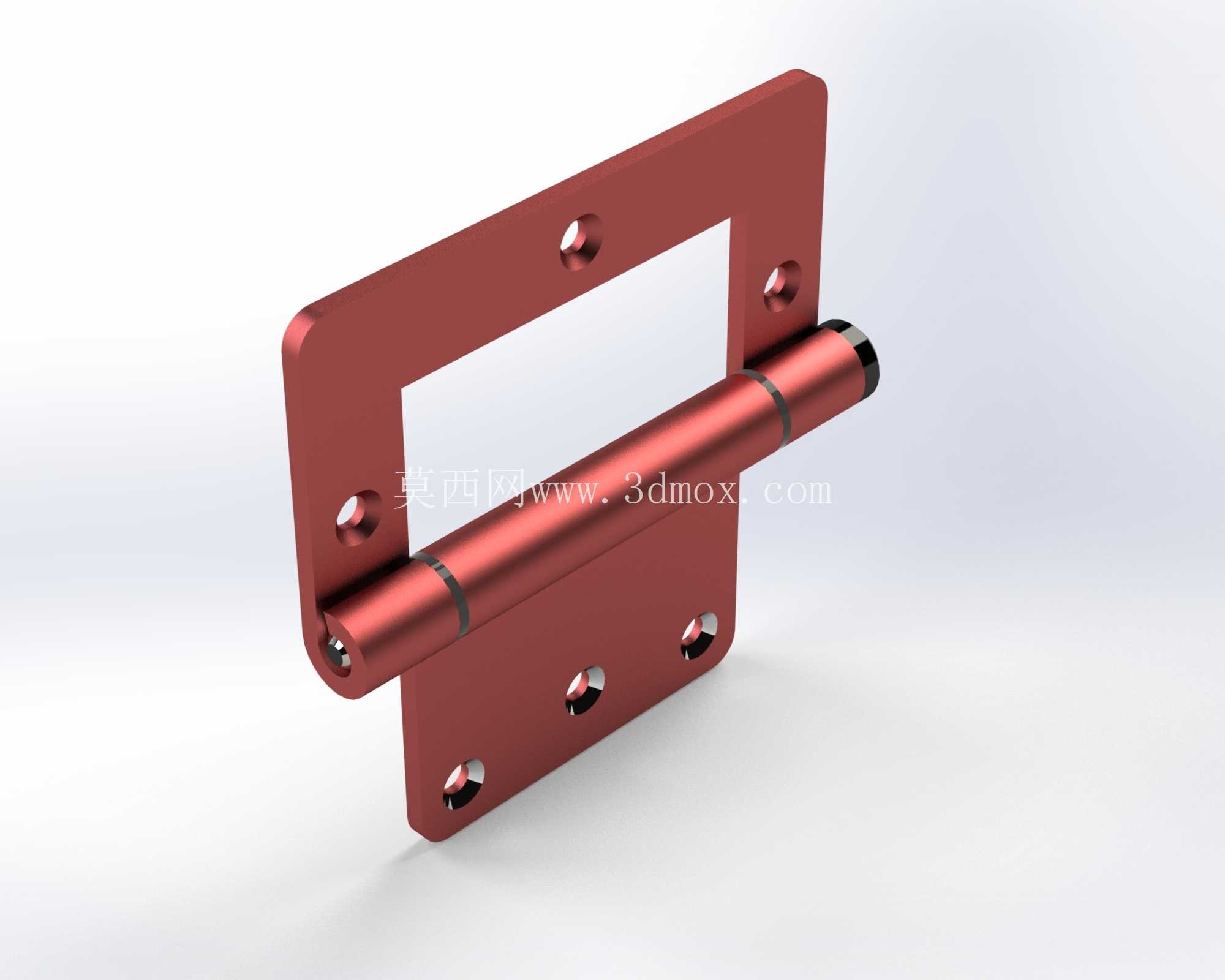

　　这类带方形安装法兰的铰接结构，常被用在工业机柜门板、小型设备检修舱盖、工装夹具开合挡板这类需要反复启闭、对安装定位精度有一定要求的场景里，和民用家装合页不同，工业场景下的铰接件首先要保证安装后的同轴度，避免长期开合出现轴套偏磨、门板下沉卡滞的问题。从结构上看，这款合页采用一体式弯折的安装基板，两个安装面呈90度垂直布局，其中一侧法兰开有四个沉头安装孔，另一侧对应配套的活动页板也预留了对应的安装位，沉孔设计可以让紧固螺丝完全埋入板件表面，不会突出刮擦经过的线缆或者操作人员衣物，这也是工业外露五金件的常规设计要求。

　　中间的铰接轴采用贯穿式圆柱销结构，轴身和页板的卷边轴套之间预留了合理的配合间隙，既不会因为间隙过大出现开合晃量，也不会因为公差过紧导致低温或者积尘状态下转动卡涩，轴的两端做了收边铆压处理，不会在长期开合震动中出现销轴窜出脱落的问题，不需要额外加装轴端挡圈或者顶丝，减少了装配时的零件数量。做这类铰接件的三维建模时，首先要确定两个安装面的垂直公差，通常工业用合页的安装面垂直度要控制在0.1mm以内，不然安装后门板和门框之间会出现不均匀的缝隙，影响密封件的压缩量。

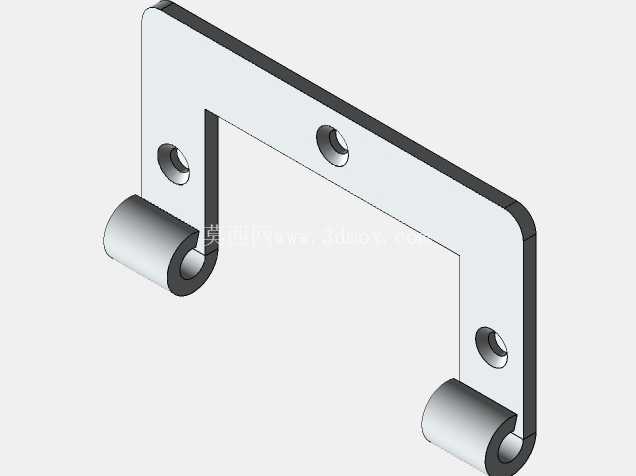

　　建模过程中要先绘制安装基板的展开轮廓，标注好每个安装孔的中心距，这里的孔位公差要和配套的板件安装孔做匹配，通常采用基孔制间隙配合，方便现场安装时微调位置，卷边轴套的内径要比销轴外径大0.02-0.05mm，同时要保证两个同轴轴套的同心度，避免装配时销轴无法顺利穿入。安装边界方面，这类合页的安装面要完全贴合被连接件的表面，所以设计时要在安装面的背面预留0.2mm的沉台，避免板材边缘的冲压圆角或者焊接焊瘤导致合页安装不平整，铰接轴的中心到安装面的距离要计算好开合时的转动包络，确保门板转动到最大开启角度时，不会和门框的加强筋、密封胶条发生干涉，通常这类小型工业合页的最大开启角度可以做到180度，完全满足设备检修时门板完全贴靠侧边的需求，不会占用检修通道的空间。从受力角度看，四个安装孔的布局是对称分布在法兰板的四个角，这种布局可以让螺丝的受力更均匀，当门板承受侧向载荷时，每个紧固点的受力差值不会超过15%，避免单个螺丝受力过大出现断裂或者滑牙。轴套部分和基板是一体弯折成型，没有额外的焊接接缝，相比焊接式轴套的合页，整体结构强度更高，不会因为长期承受交变载荷出现焊缝开裂的问题，表面做阳极氧化或者喷塑处理的话，还可以用在有轻度腐蚀的车间环境里，比如普通的机加工车间、装配生产线的设备护罩上，不需要频繁更换维护。

　　在做设备选型的时候，要根据门板的重量选择对应厚度的合页，通常3mm厚基板的这款合页，单副可以承受10kg以内的门板重量，如果门板重量更大，可以等间距加装2-3组合页，分摊每个铰接点的载荷，安装时要保证所有合页的铰接轴处于同一条直线上，不然会出现开合阻力大、局部磨损过快的问题。建模的时候还要注意，卷边轴套的接缝位置要朝向合页的内侧，也就是安装后靠近门框缝隙的一侧，避免长期使用过程中灰尘、切削液从接缝位置进入轴套内部，加速销轴的磨损，轴的两端铆压位置要做圆弧过渡，不要有尖锐的毛刺，避免装配或者维护时划伤操作人员。
