可调式活动扳手工业级手动紧固工具结构设计

在设备运维、装配产线、户外抢修等各类涉及螺纹紧固件拆装的场景里，活动扳手始终是一线作业人员随身工具包中出场率极高的通用五金件，区别于固定开口的呆扳手，它的可调开口设计能覆盖一定尺寸区间内的六角头、方头螺栓与螺母，不用携带多件对应规格的固定扳手就能完成多数常规拆装作业，尤其适合现场紧固件规格不统一、临时抢修的作业场景，能有效减少工具负重，提升零散作业的效率。

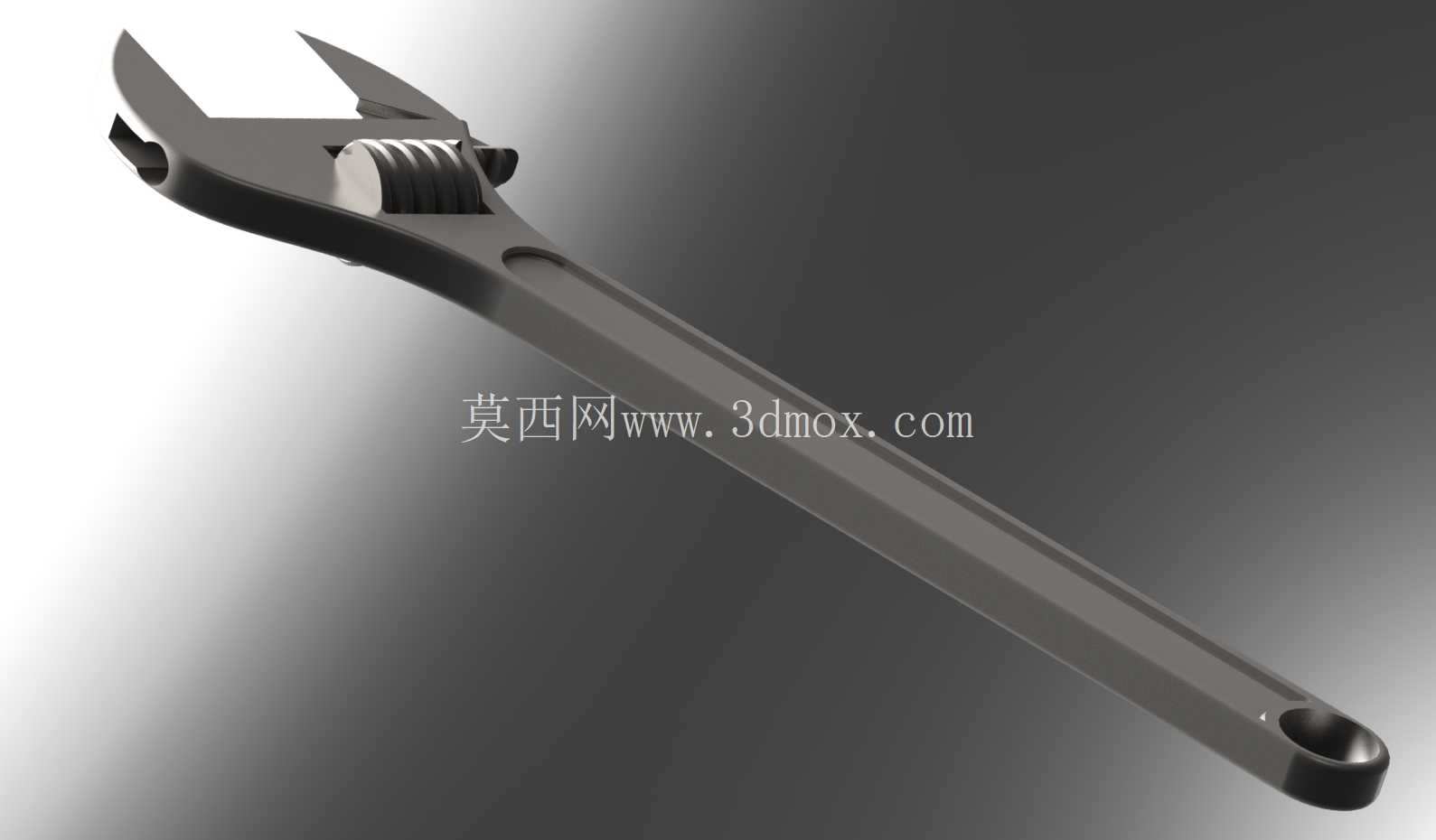

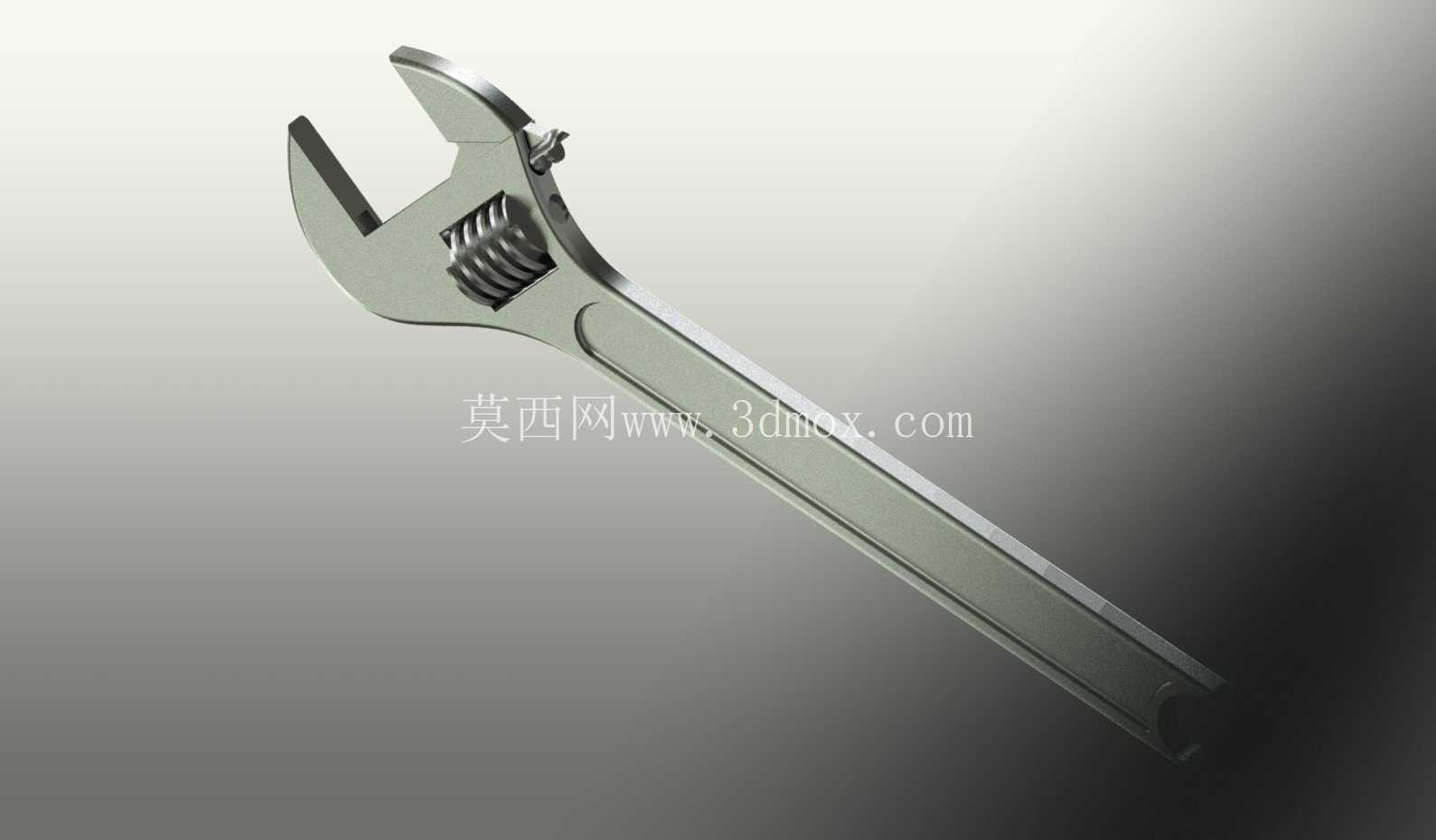

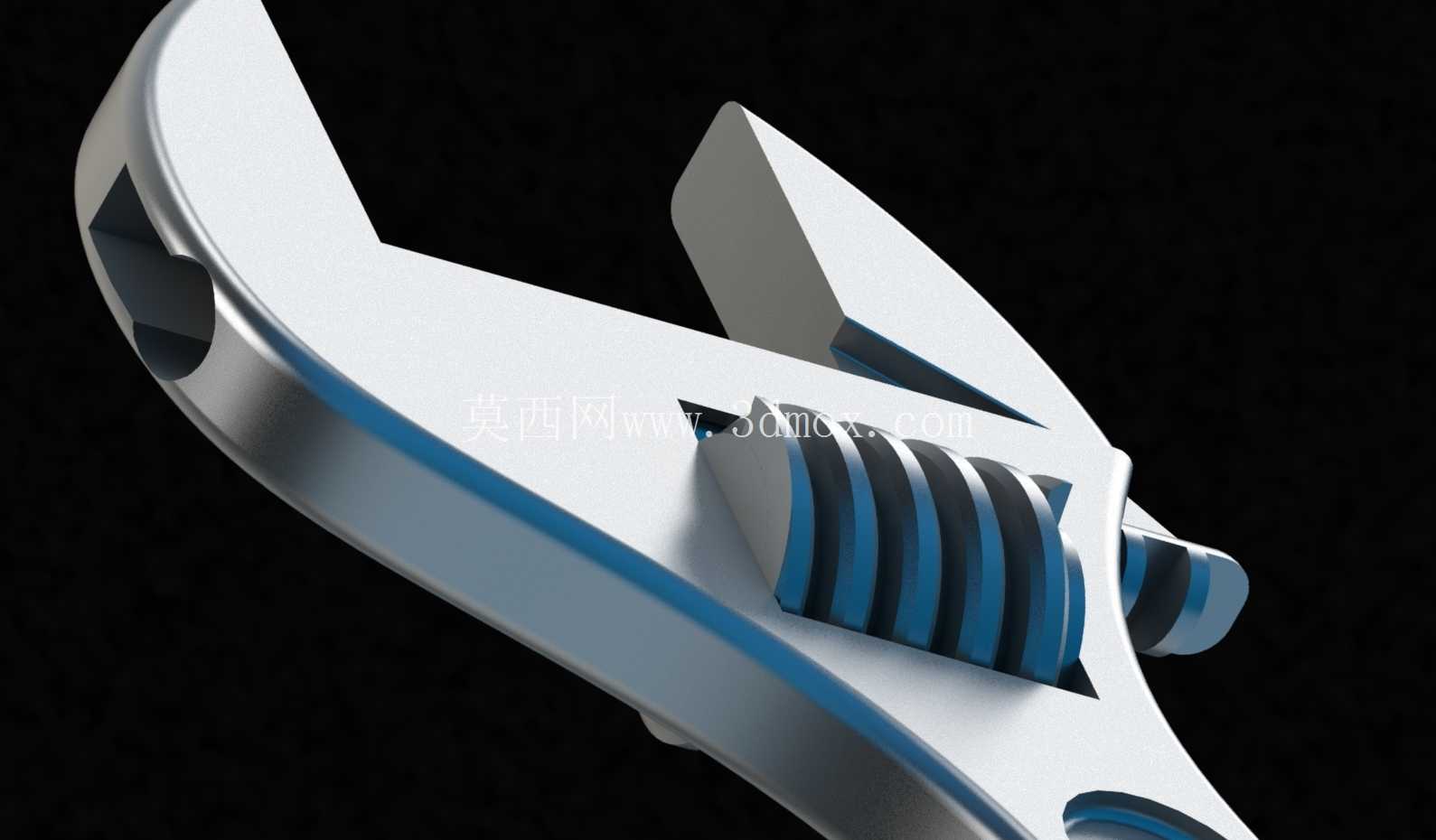

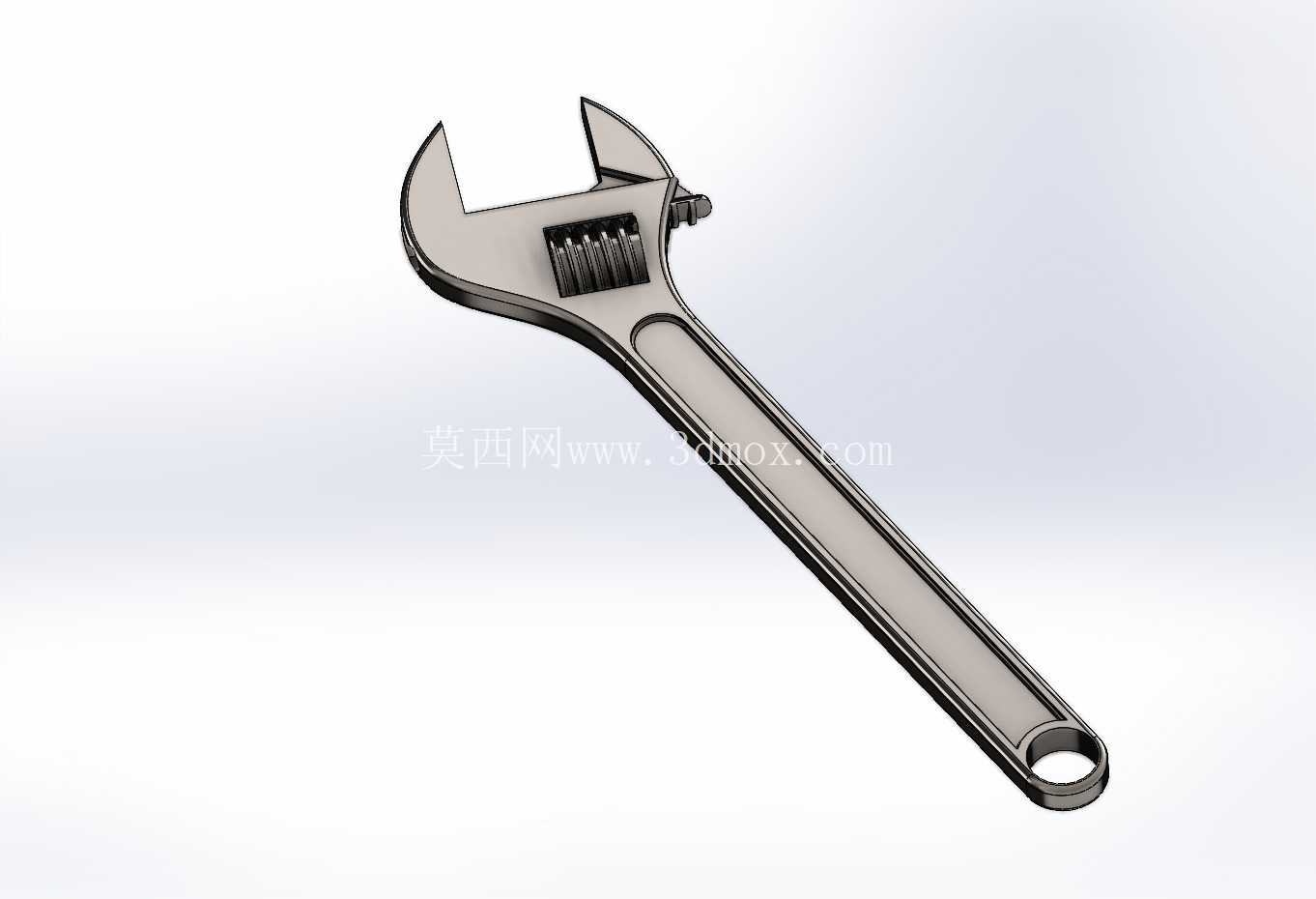

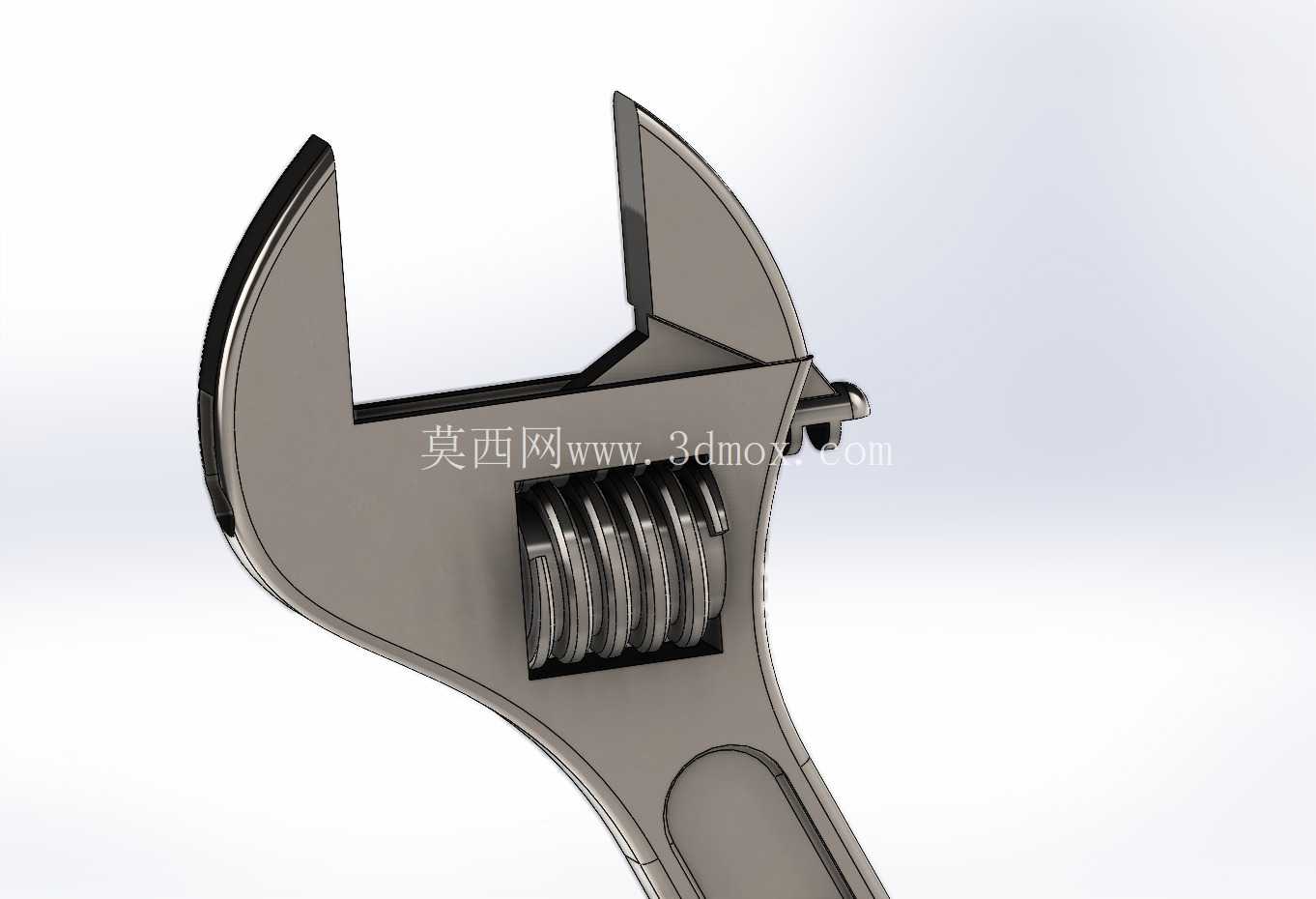

这款可调活动扳手的核心功能是通过蜗轮蜗杆结构驱动活动钳口平移，实现开口尺寸的连续调节，固定钳口与活动钳口的咬合面做了细密的防滑齿纹处理，咬合时能嵌入紧固件的棱角侧面，避免施力过程中出现打滑、磨圆螺栓棱角的问题，很多现场作业中螺栓棱角被磨花的问题，大多是钳口贴合间隙过大、咬合面摩擦力不足导致的，这款结构在设计时特意将活动钳口的导向滑轨做了双限位配合，调节到任意开口尺寸时，钳口与固定本体之间的侧向间隙都控制在0.1mm以内，施力时不会出现钳口晃动、偏摆的情况，能保证扭矩平稳传递到紧固件上。

从结构设计思路来看，这款扳手整体采用铬钒钢材质的力学性能做参数匹配，固定钳身作为主要承力结构，在手柄与钳头衔接的应力集中区域做了圆弧过渡加厚处理，按照日常手动施力的最大扭矩阈值做了有限元校核，确保在满开口状态下施加额定扭矩时，钳身不会出现塑性变形、断裂的风险。活动钳口的滑轨截面采用梯形导向结构，相比矩形导轨，梯形结构的导向面带有一定自锁角度，承受径向咬合力时不会出现导轨脱出的问题，同时调节蜗轮的齿距做了细化处理，每旋转一圈蜗轮，活动钳口的进给量控制在1.2mm，既能实现开口尺寸的精细调节，也能保证调节过程顺滑无卡滞，蜗轮与钳身之间的定位轴采用过盈压装配合，长期使用不会出现轴窜动、蜗轮松垮的问题。

外形尺寸方面，这款扳手总长度控制在250mm，对应日常最常用的10寸规格，满开口最大开度为30mm，能覆盖M6到M20范围内的常规六角螺栓、螺母拆装需求，手柄部分做了符合人体工学的微弧弯曲设计，握持区域的截面为椭圆形，相比扁平手柄能更好分散手掌的压应力，长时间施力作业时不容易磨手。安装边界上，这款扳手的钳头厚度控制在12mm，能伸入多数设备的狭窄安装空间内完成紧固件操作，比如设备框架内侧、管路缝隙处的螺栓拆装，不会因为钳头过厚无法对位；活动钳口的探出长度为35mm，咬合紧固件时不需要完全套入整个螺母高度，只要咬合2/3的螺母厚度就能稳定施力，适合操作空间受限、螺母外露长度不足的作业场景。

实际作业中，这类活动扳手的使用场景覆盖了机械装配、设备检修、水电安装、家居维修等多个领域，在装配产线上，它可以用来临时紧固设备地脚螺栓、调整工装夹具的锁紧件；在户外电力抢修场景中，它能应对不同规格的横担螺栓、设备接线端子紧固作业，不用频繁更换工具；在民用维修场景里，它也能完成水管接头、家电紧固件、自行车零件的拆装工作。设计时特意在钳头的固定端侧面加工了一个六角孔，可用来应急拧动小规格的螺栓，拓展了工具的使用场景，同时整个扳手的表面做了哑光镀铬处理，既能提升表面防锈能力，也不会因为反光影响作业时的视线，手柄末端做了挂孔设计，不用时可以挂在工具架上收纳，也能穿入安全绳防止高空作业时工具坠落。

需要注意的是，这类手动扳手的设计扭矩是匹配人力施力的，不能用加力套管接长手柄来施加超大扭矩，否则会超出钳身的承力极限导致结构损坏，设计时在应力最大的钳颈位置做了硬度梯度处理，钳口咬合区域硬度达到HRC48-52，保证咬合齿的耐磨性，钳身主体硬度控制在HRC38-42，保证整体韧性，不会因为硬度过高出现脆性断裂，兼顾了咬合面的耐磨需求和整体结构的抗冲击性能，适配各类复杂的现场作业环境。
