螺旋式手动起重顶升机械结构设计

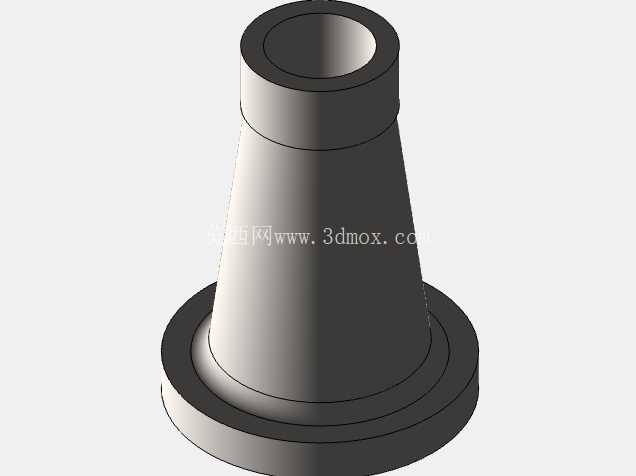

　　在车间设备检修、重型工装微调、模具装配对位这类需要小行程精准顶升的作业场景里，手动螺旋顶升结构的可靠性远高于液压类顶升工具，不存在长期静置泄压回落的风险，也不需要外接动力源，完全靠机械螺旋副的自锁特性承载负载，哪怕在无电源、狭窄作业空间里也能稳定使用。这套结构的核心受力路径从底部支撑底座开始，底座采用大直径圆盘式设计，接触面积足够分散顶升时的面压，避免在较软的作业地面或者工件基准面压出凹痕，底座往上是锥形过渡的承力筒体，锥面结构可以在不额外增加壁厚的前提下提升筒体的抗侧弯刚度，毕竟顶升作业时很难保证载荷完全沿轴线作用，侧向分力会对筒体根部产生弯矩，锥形结构的截面惯性矩从下往上逐步收窄，刚好匹配弯矩从底座到顶升端逐步减小的受力分布，能在控制整体重量的前提下保证结构强度。

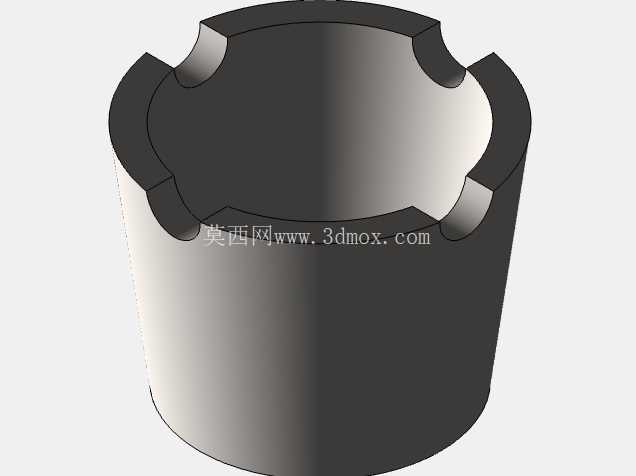

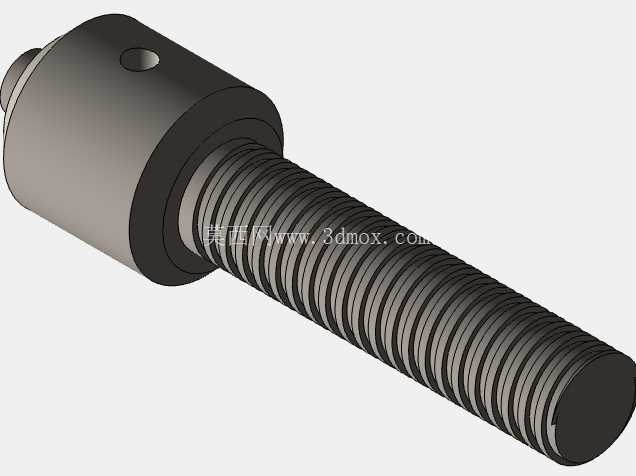

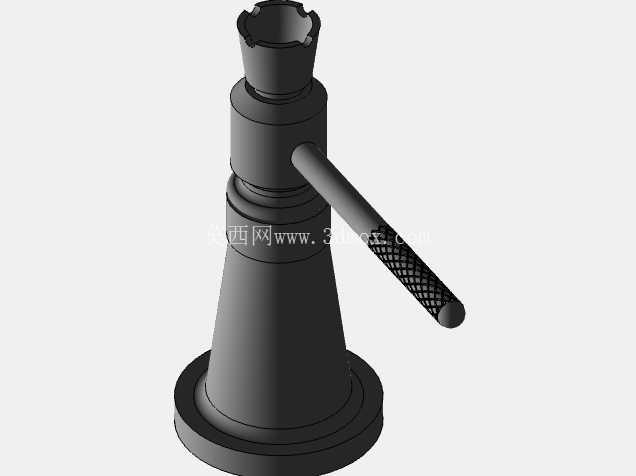

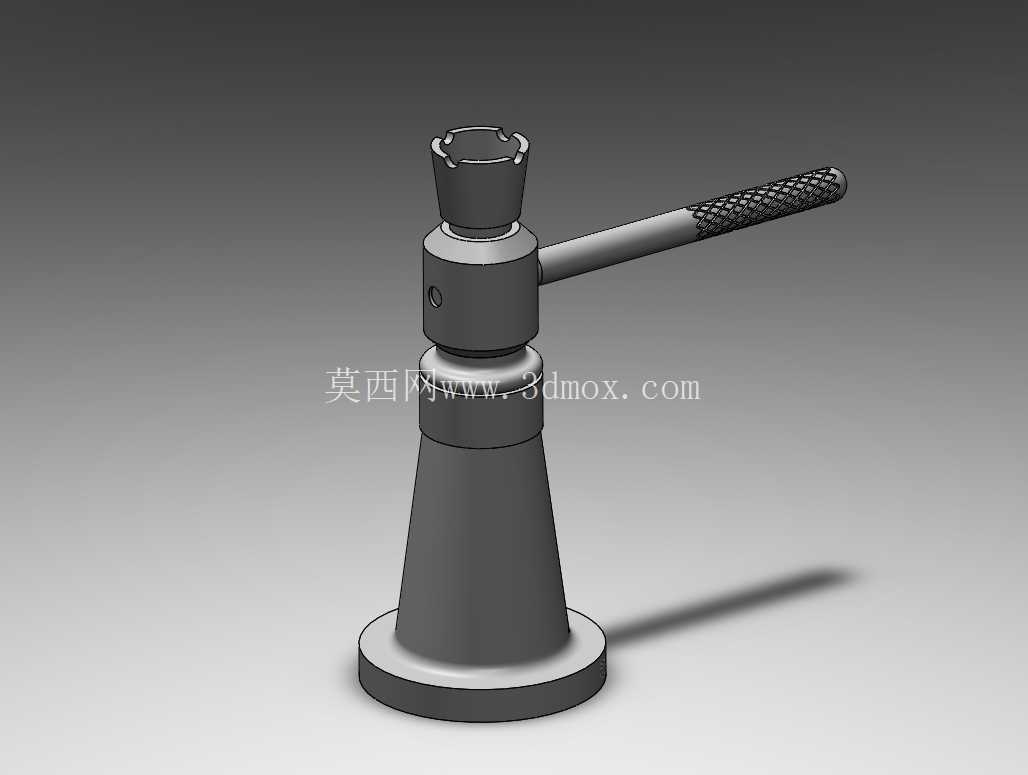

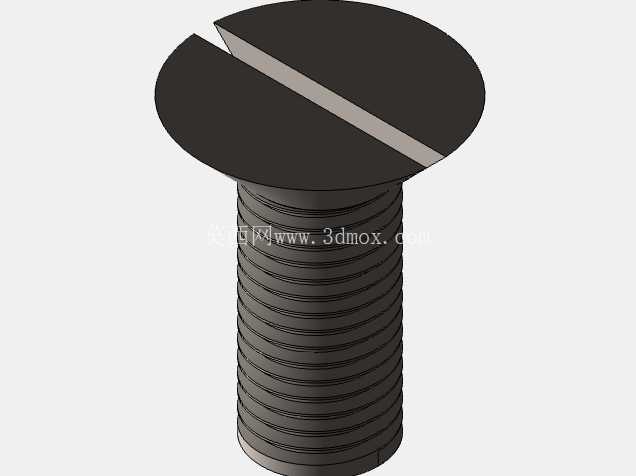

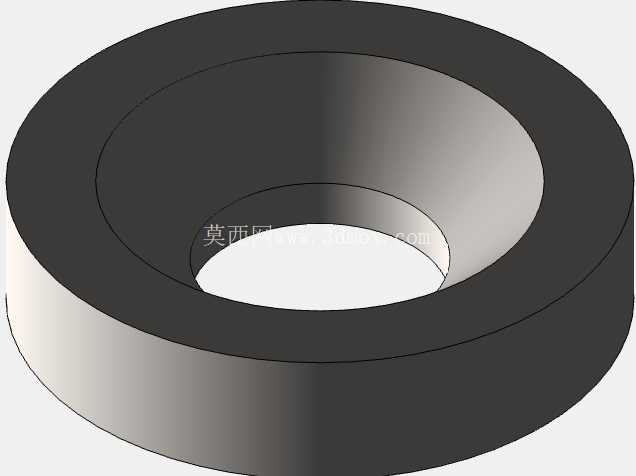

　　筒体内部是传动螺旋副，顶升螺杆和筒体的内螺纹配合，转动侧面的操作杆时，螺杆会沿轴向直线移动实现顶升动作，操作杆表面做了网纹滚花处理，作业时手上沾了切削液或者油污也不会打滑，杆身长度经过力矩匹配，普通人单手施加150N左右的握力就能输出数吨的顶升力，不需要额外加延长套管，避免过载损坏螺纹副。顶端的支撑头做了带卡槽的凹面设计，和被顶升工件的底部接触时可以卡住工件的定位凸台，防止顶升过程中工件滑移偏载，支撑头和顶升螺杆之间采用小间隙配合，允许支撑头有微小的角度偏转，哪怕被顶升面和底座平面存在小角度不平行，也能保证接触面完全贴合，不会出现点接触压溃工件表面的情况。

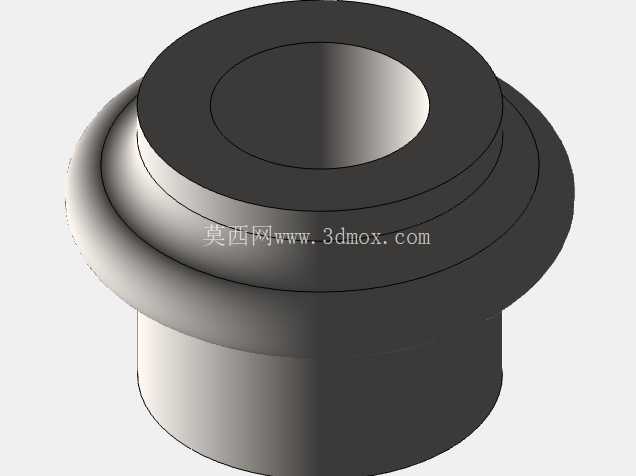

　　整套结构的自锁特性来自螺纹升角的设计，选用的是传动用梯形螺纹，螺纹升角小于当量摩擦角，哪怕撤去操作杆的作用力，负载也不会驱动螺杆反转回落，不需要额外加锁止机构，这也是螺旋顶升结构在重型设备长期支撑场景里不可替代的核心原因。设计这套结构时，首先要确定的是额定顶升载荷对应的螺纹参数，螺杆的中径、牙型高度、螺纹啮合长度都要根据接触应力计算，避免螺纹牙剪切失效，筒体的壁厚要根据螺杆的最大伸出量校核压杆稳定性，当螺杆伸到最大行程时，整个结构的长细比要控制在临界值以内，防止受压失稳弯折。操作杆的安装位置在筒体上部的转动套位置，转动套和筒体之间采用间隙配合，转动时不会带动筒体跟转，转动套和螺杆之间通过圆柱销传递扭矩，销子的剪切强度要匹配最大操作力矩，避免过载时销子剪断。从安装边界来看，这套结构收拢状态下的整体高度适配大多数设备底部的预留顶升间隙，不需要额外垫高就能塞到设备底座下方，最大顶升行程覆盖常规设备检修、装配时需要的调整高度，底座直径控制在合理范围，不会占用过多作业面空间，哪怕在设备密集的车间里，也能在相邻设备的间隙里完成顶升作业。

　　实际使用时，这套结构除了垂直顶升，也可以在横向安装场景里用作工件的位置微调，比如大型焊接件拼焊时的对位顶紧，靠螺旋副的慢进给特性实现毫米级的位置调整，比敲击调整的精度高很多，也不会损伤工件表面。和其他顶升结构相比，纯机械螺旋的结构几乎不需要日常维护，只需要定期在螺纹副位置涂抹润滑脂减少磨损，就能长期保持稳定的传动性能，不存在密封件老化、液压油泄漏这类故障点，在对油污管控严格的装配车间、无尘检修场景里也能放心使用。结构上没有易损的小零件，所有受力部件都是整体金属加工而成，抗冲击性能好，哪怕作业时存在轻微的载荷冲击，也不会出现突然失效的情况，作业安全性有足够保障。
