日常汽修场景里,轮胎 puncture 后的换胎作业是最常见的 roadside 维修工况,这类作业不需要大吨位起重设备,但对支撑结构的便携性、操作便捷性、支撑稳定性有明确要求,剪式螺旋千斤顶正是适配这类场景的典型顶升装置。不同于液压千斤顶依赖密封件保压的结构,螺旋顶升结构依靠螺纹副的机械自锁特性实现负载保持,不存在长期静置泄压下沉的风险,尤其适合随车配备应对突发换胎需求。

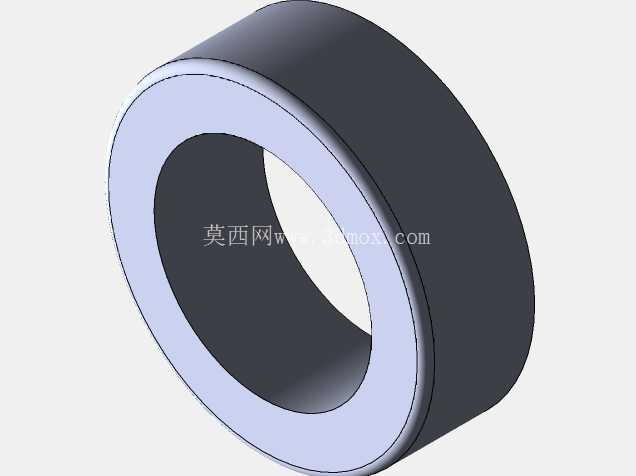

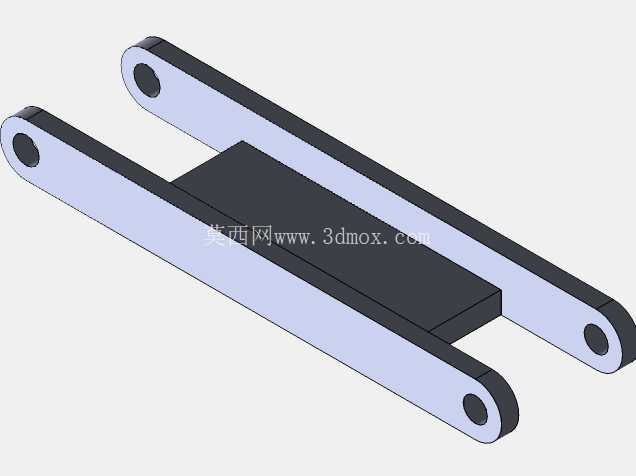

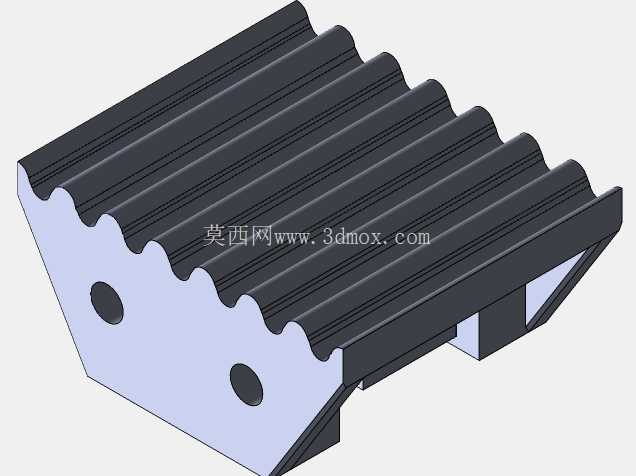

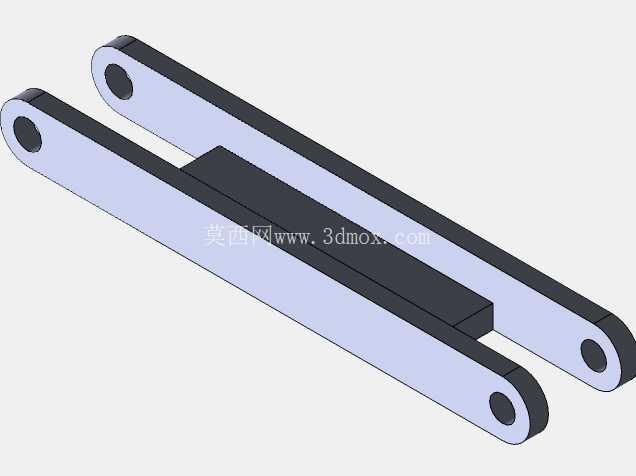

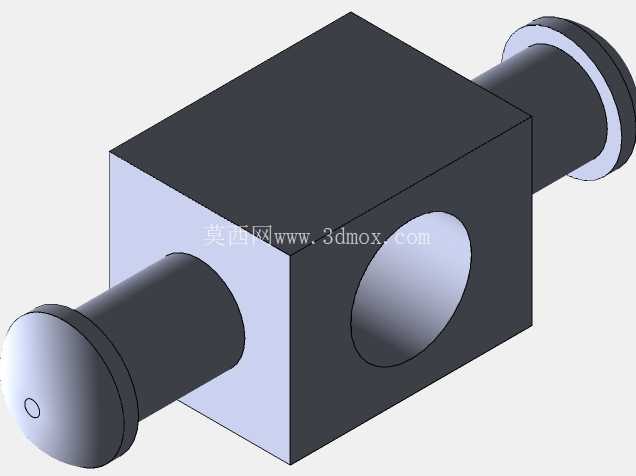

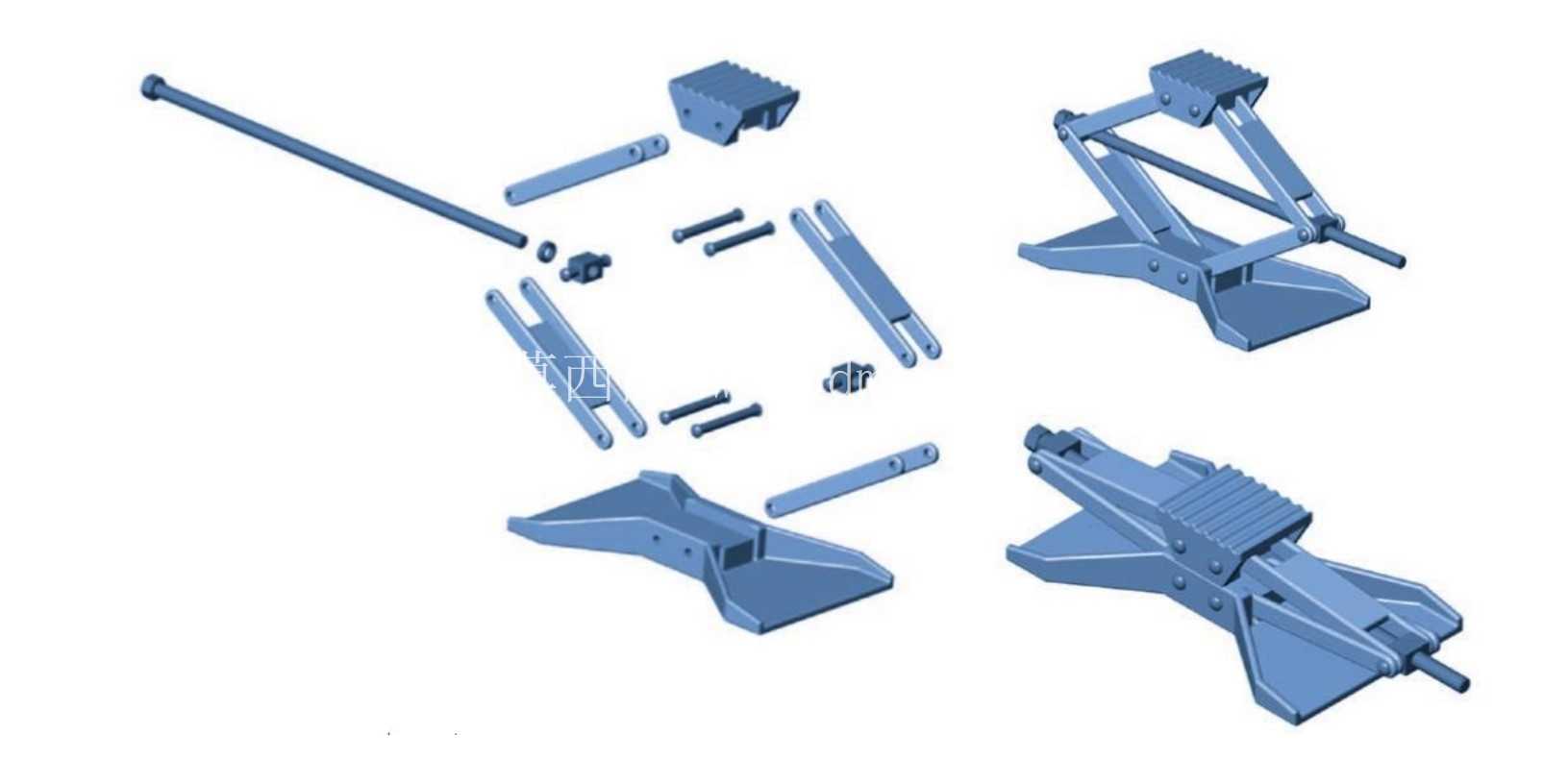

从结构设计逻辑来看,这套剪式螺旋顶升机构采用对称铰接剪臂作为力的传递路径,上下两端分别设置带防滑齿的顶托与底座,顶托的齿形结构直接卡入车辆底盘指定的顶升支撑位,避免顶升过程中出现滑移脱开的风险,底座的宽面平板结构则可以在非硬化路面分散接地压强,减少松软地面下陷导致的支撑失稳。核心传动部分采用梯形传动丝杠,配合剪臂中部的铰接螺母副,当外置摇杆带动丝杠转动时,两侧剪臂的铰接点距离同步变化,实现剪臂夹角的收展,进而带动顶托完成垂直方向的升降动作。
建模过程中需要重点关注几个安装与运动边界:首先是剪臂铰接点的同轴度公差,四组剪臂的铰接孔位如果出现同轴度偏差,会直接导致升降过程中出现卡滞,甚至出现单侧受力偏载的问题,因此在零件建模时需要对铰接孔的位置度做基准约束,以底座中心面为对称基准,保证左右两侧剪臂的安装孔位完全对称。其次是丝杠的行程限位,剪臂完全收拢时的最低高度需要适配家用轿车底盘的离地间隙,通常控制在120mm以内,保证可以顺利伸入底盘下方的顶升位置;完全展开时的最大顶升高度需要满足轮胎完全离开地面的作业需求,通常不低于350mm,同时要在丝杠两端设置机械限位结构,避免操作时螺母副脱出丝杠行程范围引发安全事故。
从功能特性上看,这套结构的所有受力部件均采用钣金冲压成型工艺,剪臂本体采用高强度钢板冲压后做弯折加强,在保证结构强度的前提下尽可能降低整体重量,随车放置时不会占用过多储物空间,整体重量控制在3kg以内,单人即可完成取放、操作全流程。操作端的摇杆采用可拆卸设计,不使用时可以收纳在底座的预留卡槽内,避免随车颠簸时出现异响或零件丢失。传动丝杠的螺纹导程经过匹配设计,既保证操作时的输入扭矩在普通人手臂发力的合理范围内,不需要额外加接延长杆即可完成顶升,又能保证顶升速度不会过慢,减少换胎作业的等待时间。
实际应用中,这类螺旋剪式千斤顶除了家用车换胎场景,也可用于小型设备安装时的高度微调、轻型构件的临时支撑作业,由于其机械自锁的特性,在需要长时间保持支撑高度的场景下,相比液压类顶升装置可靠性更高,不需要额外加装机械锁止结构。建模时对所有铰接位置的配合间隙做了合理预留,既保证铰接转动的顺畅性,又避免间隙过大导致顶升时出现横向晃动,顶托表面的防滑齿高度经过优化,既可以卡入底盘的加强筋位置防止滑移,又不会因为齿高过高顶坏底盘的防腐涂层。底座的底面做了轻微的防滑纹路处理,在平整铺装路面上可以增大摩擦力,避免顶升过程中底座移位。整套结构没有复杂的液压元件、密封件,日常存放不需要特殊的维护保养,即使长期放置在车辆后备箱内,也不会因为温度变化、颠簸振动出现性能衰减,适配随车工具的使用需求。
