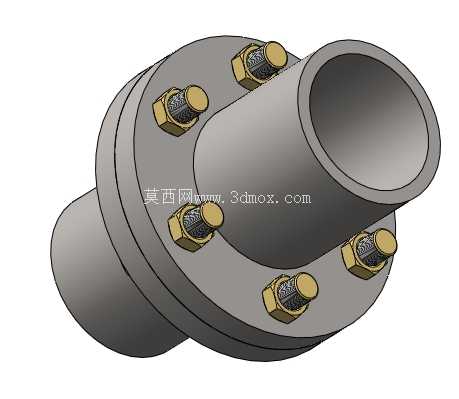

带螺栓紧固结构的法兰联轴器装配结构

　　在各类工业传动系统的轴系布置场景中，法兰联轴器是实现两根旋转轴刚性连接、传递运动与扭矩的核心基础部件，广泛应用于泵组传动、输送机驱动、机床主轴连接、减速机输出端配套等工况，能够在轴系对中精度达标的前提下，无滑差地传递额定扭矩，同时可承受一定的轴向与径向小幅载荷偏移。本次呈现的法兰联轴器装配结构，采用最经典的凸缘对合+周向螺栓紧固的结构形式，两个对接法兰分别通过轴孔与两侧待连接轴配合，法兰端面上沿圆周均布的通孔穿入六角头螺栓，配合六角螺母实现两个法兰盘的刚性压紧，依靠法兰结合面的摩擦力以及螺栓的抗剪切能力共同传递扭矩。

　　从设计逻辑来看，这类联轴器的建模首先要匹配对应轴径的轴孔尺寸，轴孔与轴的配合公差通常选用H7/k6的过渡配合，保证装配后无明显旷量，同时方便拆装维护；法兰盘的外径尺寸根据传递扭矩的大小核算，螺栓的数量、公称直径以及分布圆直径需要结合扭矩载荷进行强度校核，确保在额定工况下螺栓不会发生剪切断裂、法兰结合面不会出现打滑分离。建模过程中需要逐一完成单个法兰盘、六角头螺栓、六角螺母、两侧连接轴段的零件建模，每个零件的尺寸都严格遵循机械设计标准规范：法兰盘的轴孔端部设计有倒角，方便轴的导入安装；螺栓头与螺母的承压面和法兰盘表面贴合，螺栓杆部与法兰通孔之间保留合理的装配间隙，避免装配时出现卡滞。

　　装配阶段需要依次完成轴与对应法兰的同轴配合、两个法兰结合面的贴合对齐、螺栓与安装孔的同轴配合、螺母与螺栓的螺纹配合，通过添加合适的配合约束，完全还原实际装配的位置关系，同时可通过剖面视图展示内部轴孔与轴的配合状态，通过爆炸视图拆解各个零件的装配顺序，清晰呈现内部结构与紧固逻辑。从安装边界来看，这类法兰联轴器安装时需要先将两个半法兰分别热装或者压装到对应的轴端，保证法兰端面与轴的轴线垂直度符合要求，再调整两根轴的同轴度，将法兰端面对合后穿入螺栓，按照对角顺序逐步拧紧螺母，避免法兰盘出现偏斜导致运转时产生附加载荷。

　　这类刚性法兰联轴器的特点是结构简单、制造成本低、传递扭矩大、传动无滞后，但是不具备补偿两轴相对偏移的能力，也没有缓冲减振的功能，因此对安装时的对中精度要求较高，适合用在转速稳定、载荷平稳、轴系刚性好、对中精度容易保证的传动场合。建模过程中还原的细节还包括法兰盘结合面的粗糙度要求、螺栓的预紧力对应的拧紧力矩参考、轴上键槽的尺寸匹配，这些细节都是实际工程应用中必须考虑的要素，能够为后续的工程出图、装配工艺制定、选型校核提供直观的三维参考，帮助结构设计人员快速理解这类联轴器的结构组成与装配逻辑，也可作为机械设计教学中典型的轴系连接装配案例，展示标准件选型、零件配合设计、装配约束添加的完整流程。
