带光伏组件与逆变器的住宅屋顶结构设计

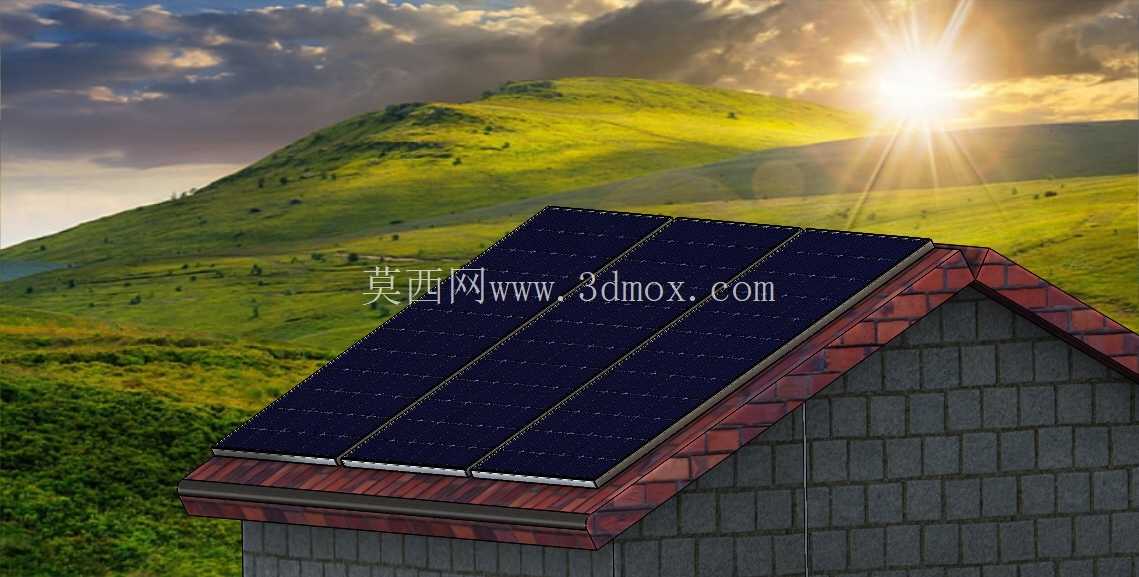

在分布式户用光伏的实际落地项目中，屋顶结构的适配设计直接决定整套系统的安装效率、防水可靠性与长期运行稳定性，这套带光伏组件与逆变器的屋顶结构，正是针对独栋小型住宅的并网光伏应用场景完成的结构设计，可直接匹配常规坡屋顶住宅的改造或新建施工需求。从实际应用场景来看，这类结构主要服务于单户家庭的分布式光伏发电需求，既可以满足住宅自身的用电负载，多余电量还可通过并网装置上传至公共电网，适配乡村自建房、城郊独栋住宅、小型民宿等多种建筑形态，不需要额外占用地面空间，充分利用建筑屋顶的闲置受光面完成能源转换。

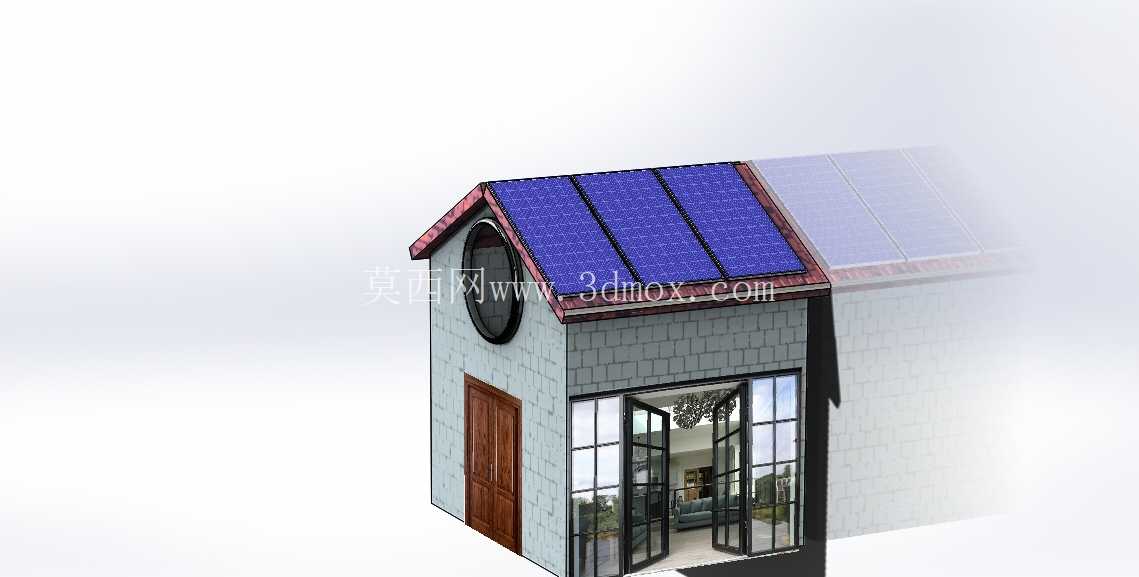

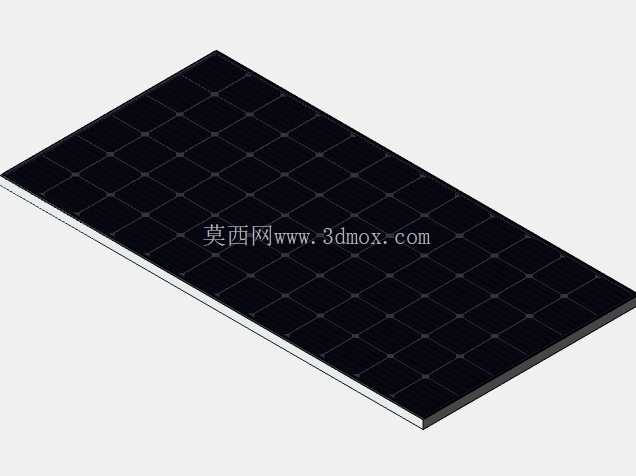

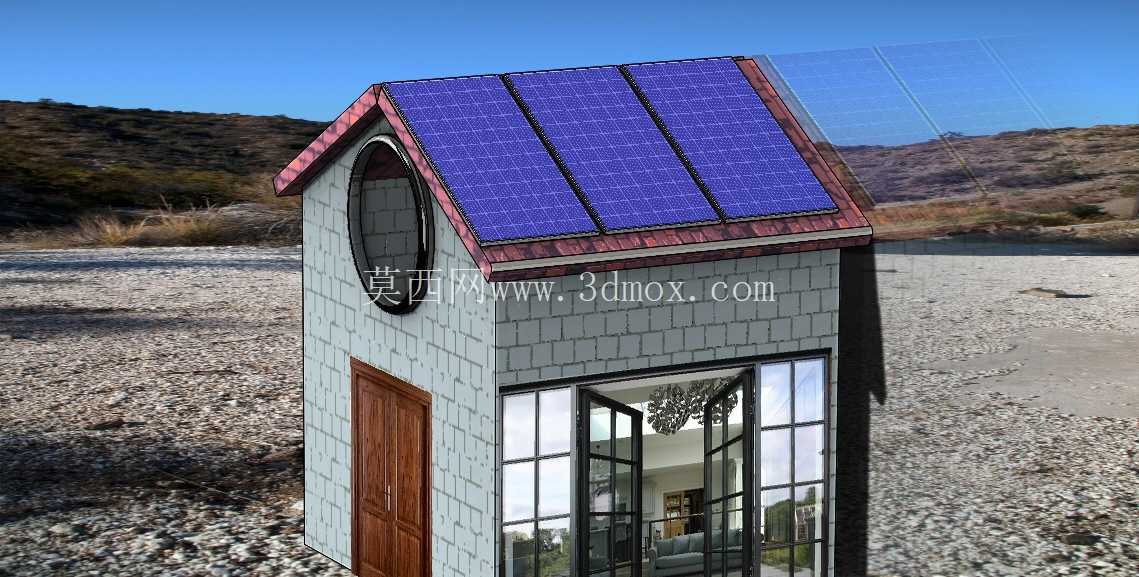

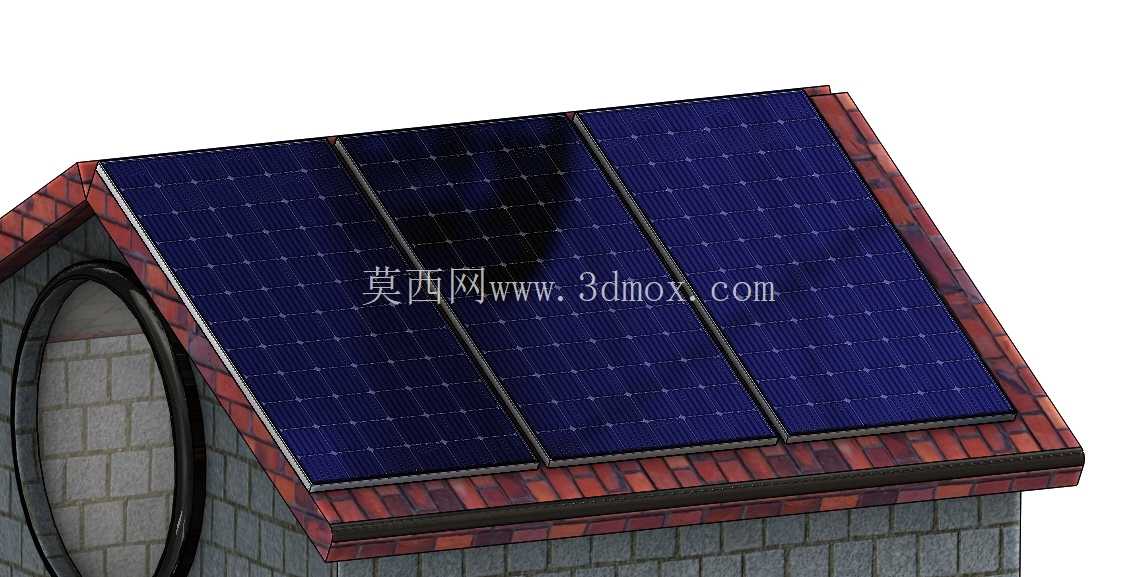

从结构设计思路来看，整套结构优先考虑了安装边界的适配性，坡屋顶的倾斜角度经过反复校核，匹配国内大部分纬度地区的最佳太阳入射角，保证光伏组件在全年不同时段都能获得较高的受光效率，同时倾斜角度也兼顾了自然排水需求，降雨时雨水可顺着屋面坡度快速排下，不会在屋面积存造成渗漏隐患。屋面的光伏组件采用嵌入式排布设计，组件边框与屋面瓦的衔接处预留了标准的密封胶施工槽，安装时可直接填充耐候密封胶，既保证组件固定的牢固性，也能彻底杜绝拼接处的渗水问题，不需要额外在屋面做大面积的防水改造，降低现场施工的复杂度。

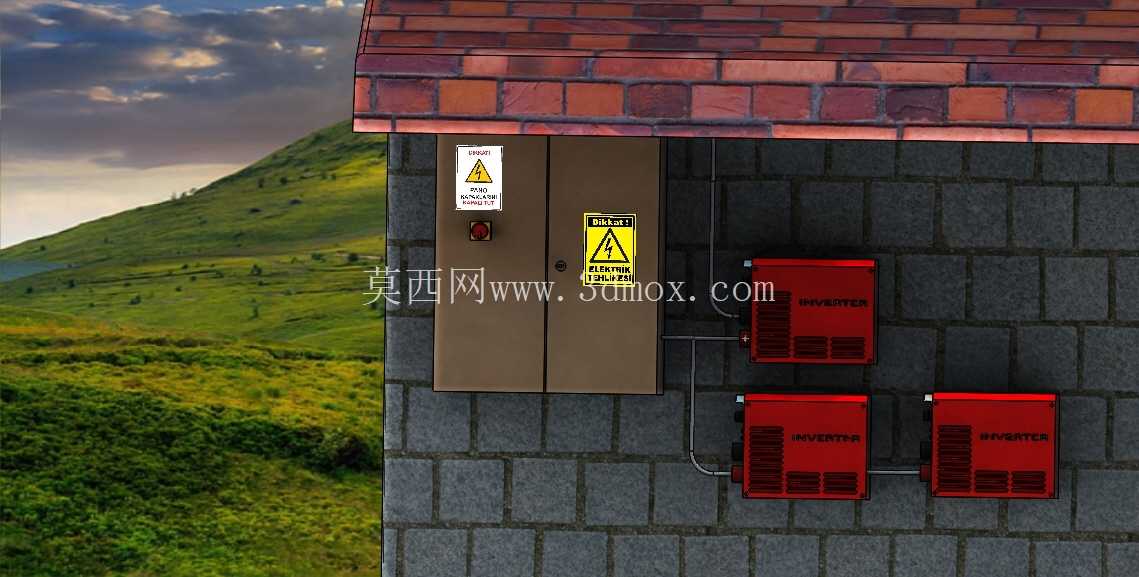

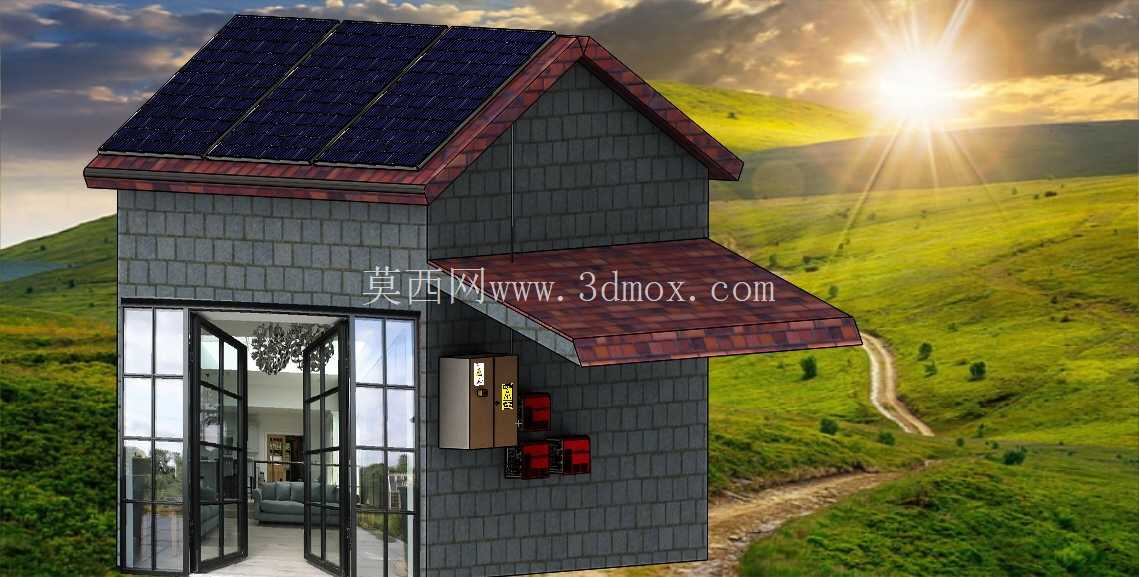

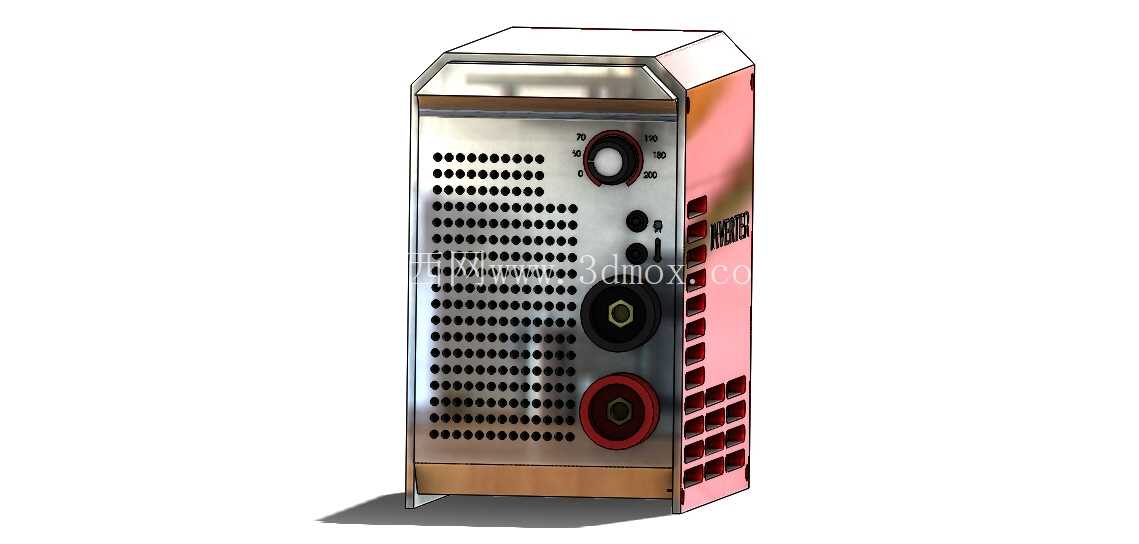

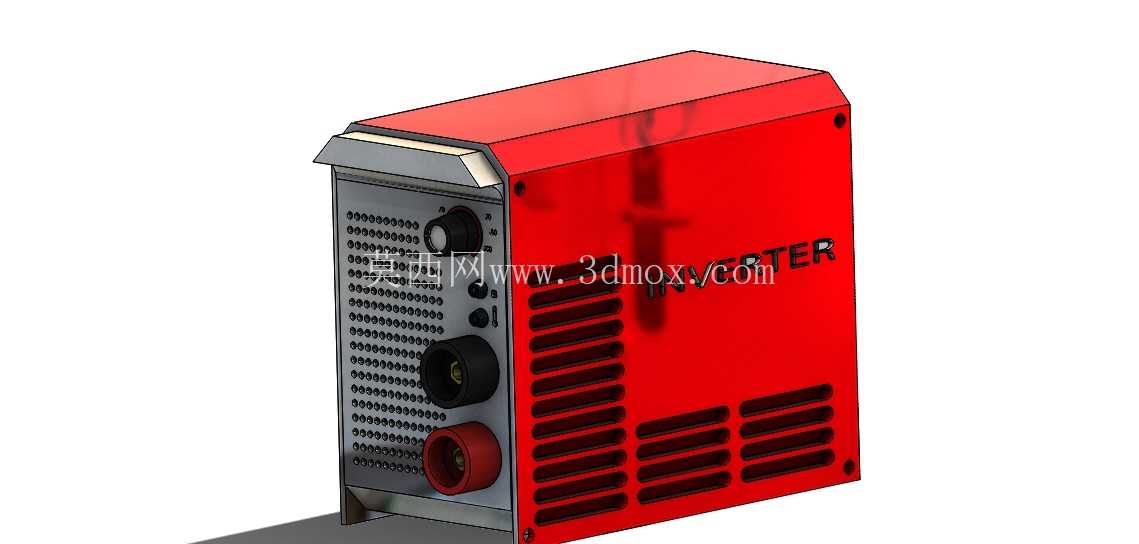

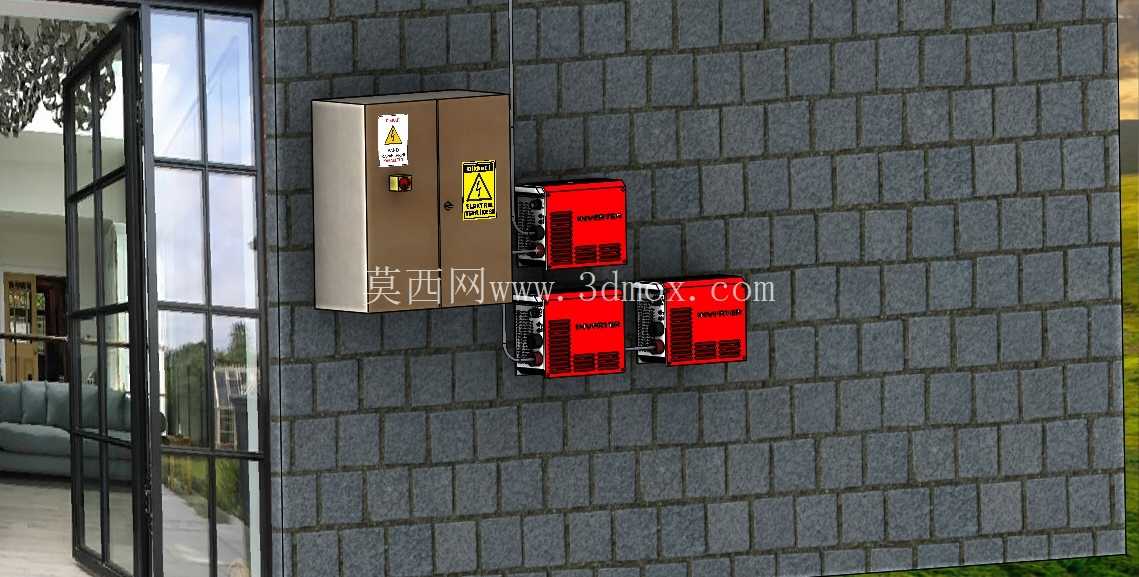

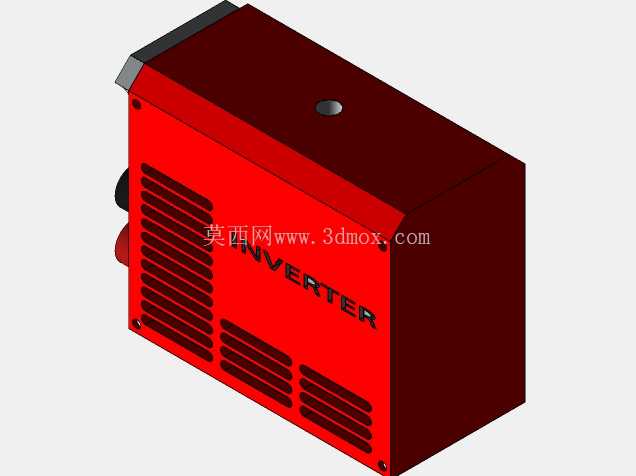

逆变器作为整套光伏系统的核心转换部件，在这套结构中被布置在屋面下方的外墙侧悬挑遮雨板下方，这个安装位置的选择经过多方面考量：一方面尽可能缩短了光伏组件直流输出端到逆变器的布线距离，减少线路上的电能损耗，同时直流线缆全程可沿屋面结构的预留走线槽排布，避免线缆外露遭受日晒雨淋造成老化；另一方面悬挑遮雨板可以为逆变器遮挡直射阳光与降雨，降低逆变器运行时的环境温度，提升设备的运行效率与使用寿命，同时这个位置距离室内的并网配电箱距离也较近，交流侧的布线长度也能控制在合理范围内，减少线缆成本与线路损耗。

从外形尺寸与安装边界来看，整套屋顶结构的外轮廓尺寸适配常规面宽的小型独栋住宅，屋脊高度、屋檐挑出长度都符合民用建筑的设计规范，不会超出常规住宅的建筑红线要求；光伏组件的排布间距经过阴影模拟校核，即使在冬至日太阳高度角最低的时段，前后排组件也不会出现互相遮挡的情况，保证每一块组件都能正常受光发电。屋面瓦采用常规的民用住宅烧结瓦尺寸，与市面上的标准瓦件完全兼容，施工时不需要定制特殊规格的瓦件，降低物料采购成本与施工难度。悬挑遮雨板的伸出长度刚好覆盖逆变器的整体尺寸，同时不会遮挡下层门窗的自然采光，遮雨板的排水坡度与主屋面保持一致，雨水可直接排至室外地面，不会顺着墙面流淌造成墙面污损。

从功能特性来看，整套结构除了承载光伏组件完成光电转换的基础功能外，本身也完全满足住宅屋顶的围护需求，屋面的保温层、防水层都按照民用建筑的标准设计，不会因为加装光伏组件就降低屋顶本身的保温防水性能。逆变器的安装支架采用可调节设计，现场施工时可以根据墙面的实际平整度微调安装角度，保证逆变器处于垂直安装状态，符合设备的安装要求，支架与墙面的固定点都做了防水密封处理，不会在墙面留下渗漏隐患。屋面的走线槽采用隐藏式设计，所有线缆都收纳在槽内，从室外看不到明露的线缆，保证建筑外观的整洁性，同时走线槽预留了足够的散热空间，线缆运行时产生的热量可以及时散出，不会因为积热造成线缆绝缘层老化加速。

在实际施工适配中，这套结构的所有连接节点都采用标准化设计，光伏组件的固定压块、逆变器的安装支架、屋面瓦的搭接方式都符合行业通用的施工规范，现场施工人员不需要特殊培训就可以完成安装，所有零部件都可以在常规的五金与光伏配件市场采购到，不需要定制特殊的非标配件，大幅降低项目的整体成本与施工周期。结构的荷载设计也经过校核，完全满足民用建筑屋面的荷载要求，即使在积雪、大风等极端天气下，整套结构也能保持足够的结构强度，不会出现组件脱落、屋面变形等安全隐患。
