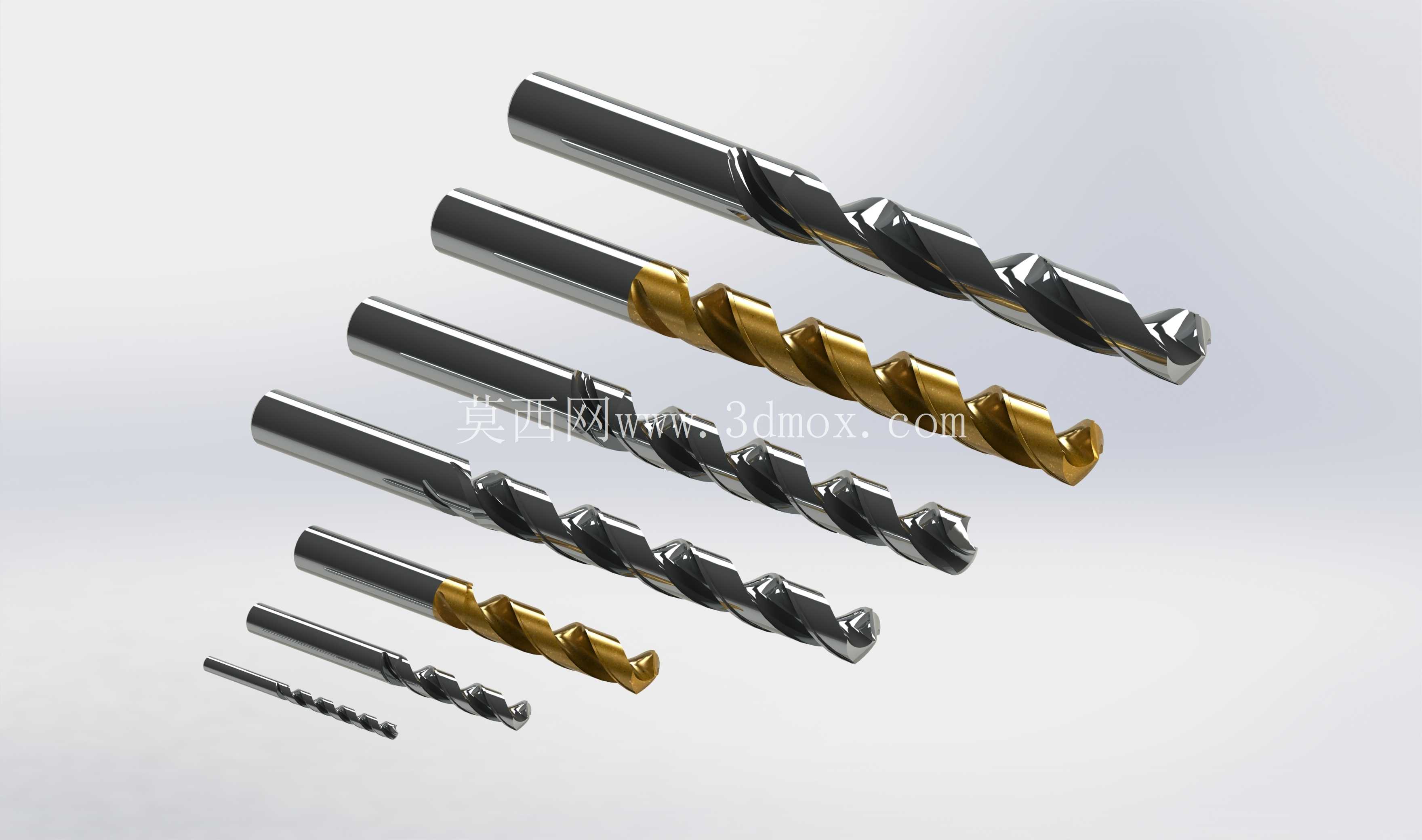

多规格直柄麻花钻组三维结构设计

这套直柄麻花钻组覆盖了常规机加工场景下从小孔径到大孔径的钻孔需求，从微型细径钻到大规格通用钻的尺寸梯度排布，适配台式钻床、立式加工中心、手持电钻等多类钻孔设备的装夹要求。直柄结构的设计充分考虑了通用钻夹头的装夹兼容性，柄部直径与对应钻夹头的夹持范围匹配，无需过渡套即可直接装夹，装夹后同轴度偏差控制在常规机加工允许范围内，能有效降低钻孔过程中的径向跳动，减少孔壁粗糙度超差、孔径扩偏等常见加工问题。

钻体的螺旋槽参数经过针对性匹配，不同直径规格的钻头螺旋角、槽宽比例、刃带宽度都做了对应调整：小直径钻头的螺旋槽相对更窄，芯厚占比更高，避免小直径钻体在进给过程中发生扭转折断；大直径钻头的螺旋槽排屑空间更大，螺旋角适配钢件、铸铁件等常见金属材料的切屑排出路径，能在钻孔过程中让切屑顺着螺旋槽顺畅导出孔外，避免切屑堵塞在孔内造成钻头烧蚀、孔壁划伤。钻尖部分采用标准顶角设计，横刃经过修磨适配处理，钻孔切入时的定心性能稳定，不需要提前打中心孔即可直接在平整工件表面完成定位钻孔，减少工序步骤。

从实际应用场景来看，这套钻头可覆盖普通机械加工车间的日常钻孔作业、模具修配环节的孔位加工、设备装配现场的现场配钻需求，不同表面处理的钻头对应不同加工工况：镀钛处理的钻体表面硬度更高，耐磨性能更好，适合加工不锈钢、合金钢等硬度较高的材料，能延长单支钻头的连续钻孔寿命；发黑处理的普通高速钢钻头适合加工低碳钢、铸铁、有色金属等常规材料，成本更低适配大批量常规加工场景。

建模过程中严格遵循机械加工刀具的实际尺寸公差，每一支钻头的刃口倒角、柄部倒角、螺旋槽导程都按照实际量产刀具的参数还原，没有做简化失真处理：刃带部分的窄边结构完整还原，能真实模拟钻头在孔内的导向支撑作用；钻尖的后角、前角角度符合实际切削角度要求，可直接用于刀具结构教学、加工工艺仿真、钻孔工序的运动模拟等场景。安装边界上，所有钻头的直柄部分都符合标准直柄钻头的柄部公差，装夹长度预留了足够的夹头夹持距离，不会出现柄部过短夹不稳、柄部过长干涉夹头的问题，不同长度规格的钻头对应不同钻孔深度需求，短款钻头适合浅孔加工刚性更好，长款钻头可适配较厚工件的深孔加工，避免频繁接长钻杆带来的刚性下降问题。

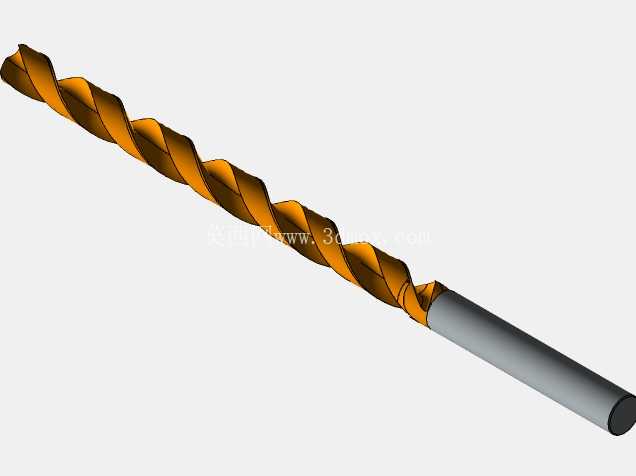

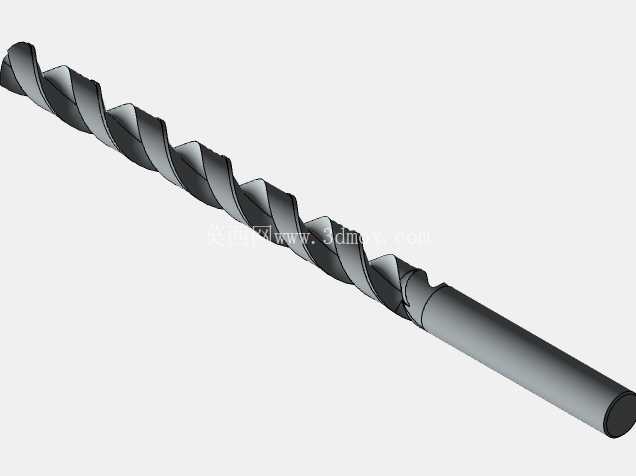

在结构细节上，钻体的芯厚从钻尖向柄部逐渐递增，这个锥度结构在建模中完整保留，能真实反映钻头的刚性变化趋势——越靠近柄部的位置芯厚越厚，抗扭抗弯性能越强，在进给量较大的加工场景下，能有效分散钻削过程中的切削抗力，降低钻头断裂风险。不同表面涂层的钻头在外观上做了区分，镀钛层的金色质感、氧化处理的黑亮质感、抛光高速钢的银白金属质感都做了对应还原，可直接用于装配演示、产品展示类的渲染输出，不需要额外调整材质参数。
