金属切削加工用取芯钻刀具结构设计

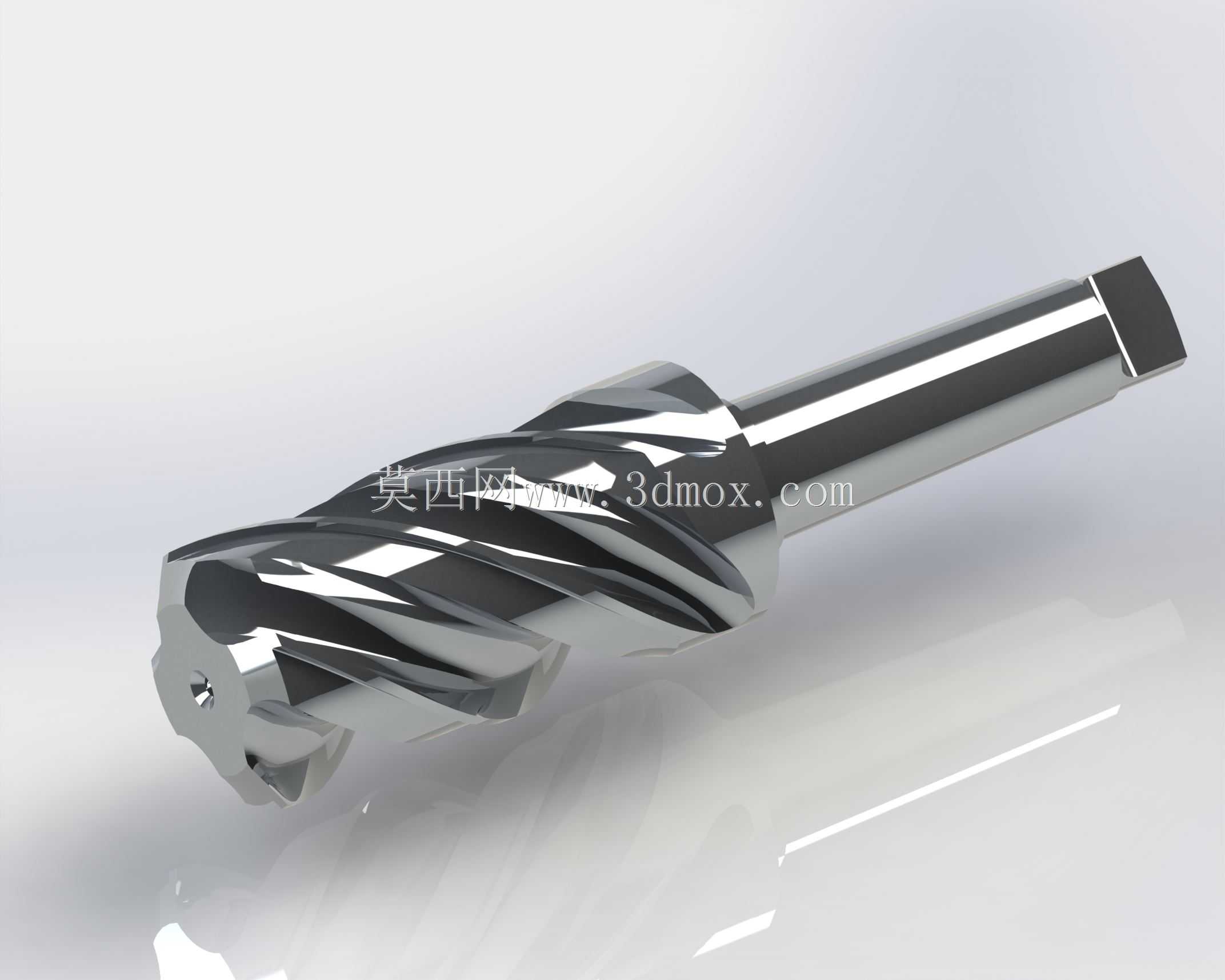

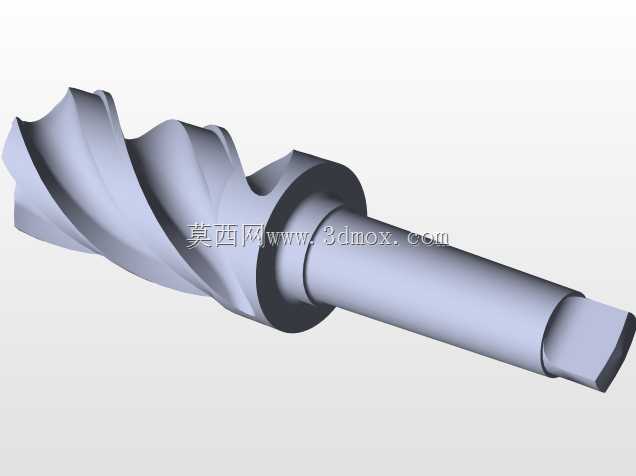

这款取芯钻主要面向厚板材深孔取芯加工场景，在钢结构预制件加工、大型管道现场开孔、重型设备装配配孔作业中应用广泛，区别于普通麻花钻的全截面切削模式，取芯钻仅对孔壁环形区域进行切削，能大幅降低切削负载，在大直径孔加工场景下，相比传统实心钻可减少60%以上的切削阻力，适配低功率钻床、磁力钻等现场加工设备的动力输出特性。从结构设计来看，刀体采用螺旋排屑槽构型，槽型经过切削动力学优化，螺旋角设置兼顾排屑流畅度与刀体刚性，切削过程中铁屑可沿螺旋槽顺畅排出，避免深孔加工中常见的堵屑、烧刀问题；切削端采用多齿分屑设计，每个刀齿承担固定宽度的切削载荷，切削刃口做了负倒棱强化处理，可承受断续切削带来的冲击载荷，适配铸钢、不锈钢、铝合金等多种常见工程材料的加工需求。刀柄部分采用标准莫氏锥柄构型，锥面配合精度符合通用机床装夹公差要求，可直接适配绝大多数摇臂钻、磁力钻、加工中心的刀具装夹接口，无需额外配置转换套，装夹后径向跳动量控制在0.02mm以内，能有效保证孔加工的形位公差。刀体内部设计有贯通式冷却通道，切削过程中冷却液可直接输送到切削刃区域，及时带走切削热量，降低刃口磨损速率，延长刀具连续作业时长。设计过程中重点平衡了刀体刚性与排屑空间的矛盾，槽深参数经过多轮切削仿真验证，既保证足够的排屑通道截面积，又避免槽深过大导致刀体抗弯强度下降，在大进给量切削工况下不会出现刀体弯折、崩齿问题。切削端的中心定位齿做了偏心优化，钻入工件时可快速完成中心定位，无需预先打中心孔，减少现场加工工序步骤，定位精度可控制在0.1mm以内，满足绝大多数钢结构装配的孔位精度要求。刀体的刃带部分做了等宽设计，加工过程中可对孔壁起到修光作用，加工后孔壁粗糙度可达Ra3.2级别，减少后续铰孔、扩孔的精加工工序。
