通用接地型螺旋压缩弹簧结构设计

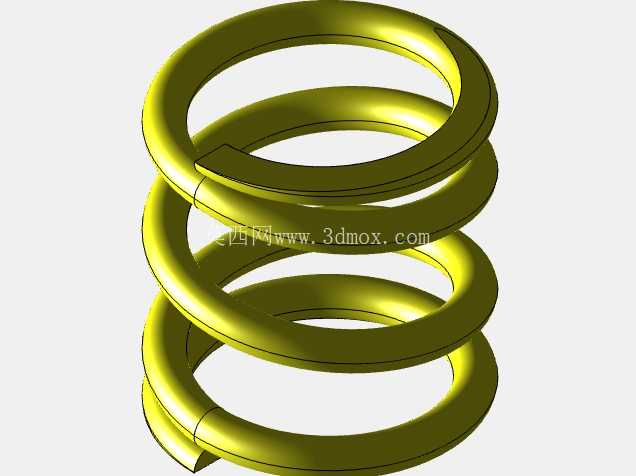

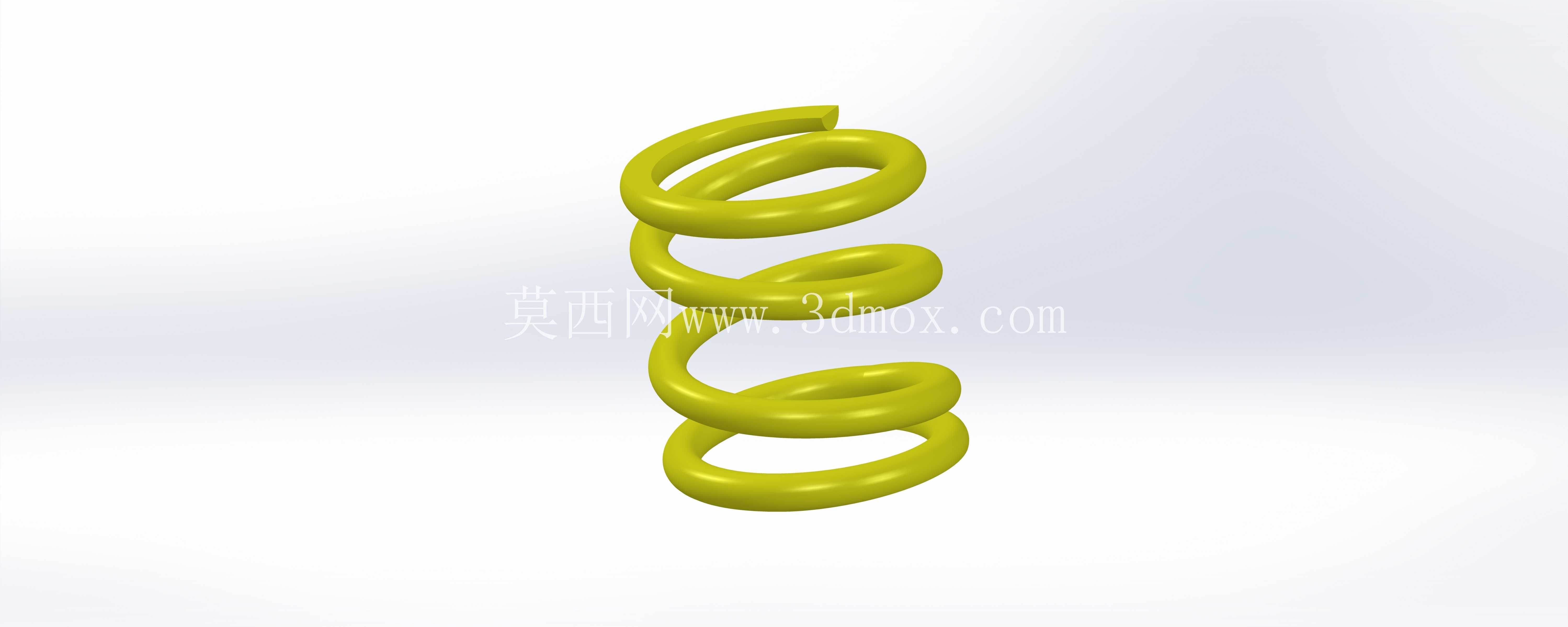

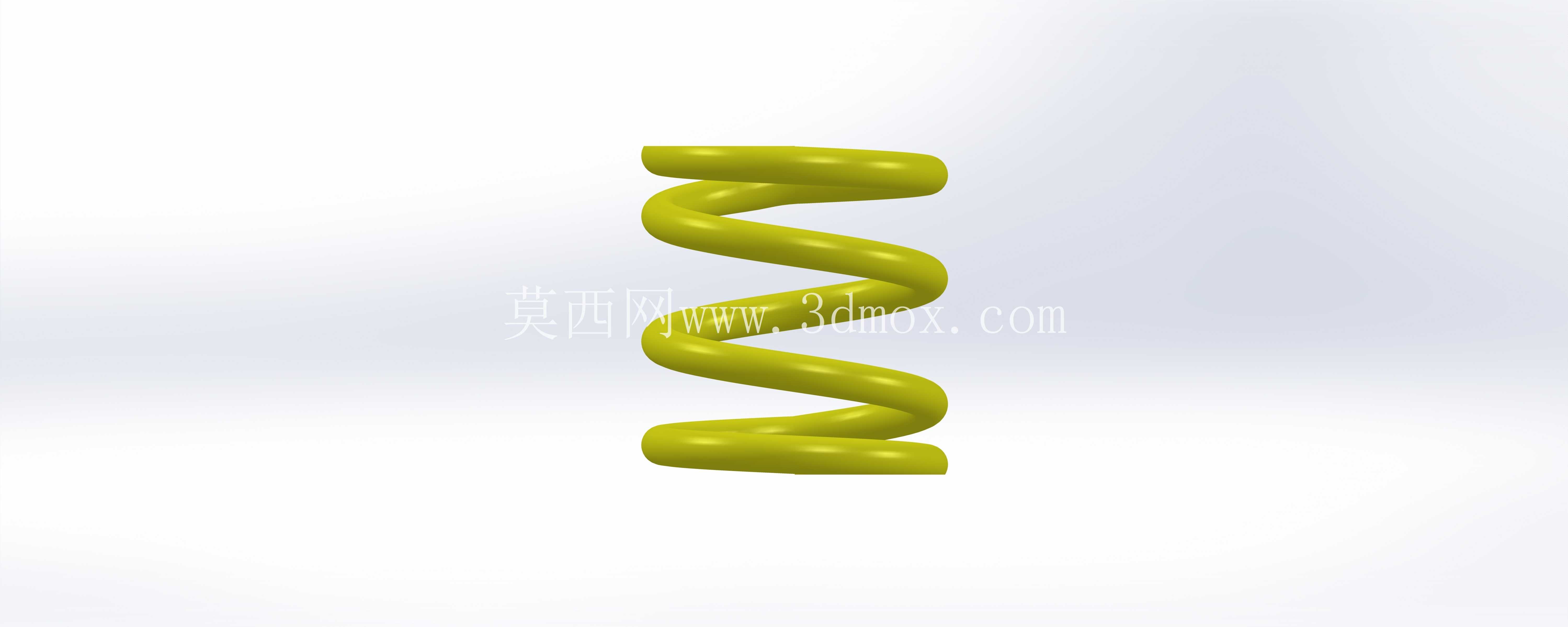

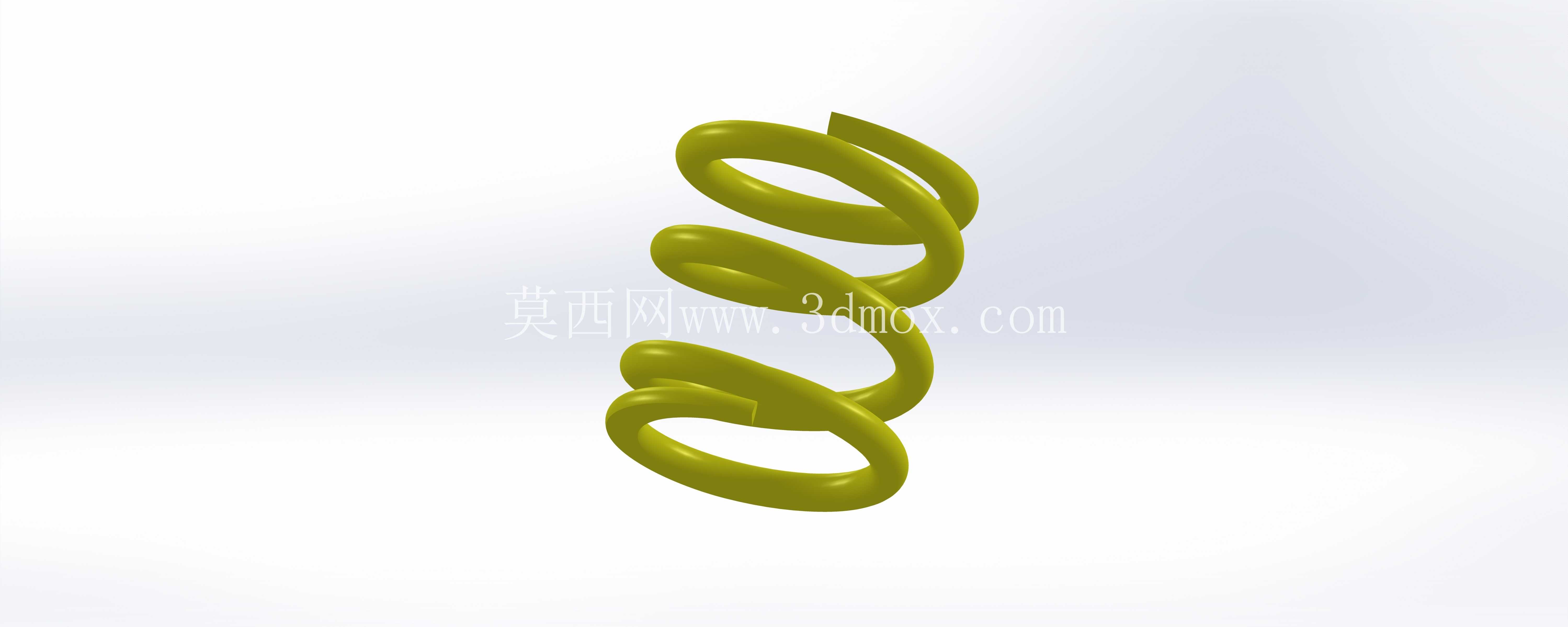

　　这款螺旋弹簧属于常见的圆柱螺旋压缩类弹性元件，在各类机电设备、工装夹具、低压电气柜体、小型机械传动结构中都有广泛应用，核心作用是在装配后提供持续的轴向预紧力，同时兼顾部件之间的接地导通需求，避免组件间出现静电积累、电位差打火等问题。从结构设计来看，这款弹簧采用等节距圆柱螺旋构型，两端做了并圈磨平处理，磨平端的支撑圈占比约为一圈，能够保证弹簧在受压过程中端面与安装基座完全贴合，不会出现偏载、侧向滑移的问题，有效降低长期往复受压过程中的侧弯失效概率。弹簧的有效圈数设置为三圈，在保证足够压缩行程的同时，不会因为圈数过多导致轴向刚度偏低，也不会因为圈数过少造成应力集中系数过高，匹配常规小空间安装场景下的预紧力需求。

　　设计过程中，线径的选取经过了刚度校核，按照常规碳素弹簧钢的剪切模量计算，该弹簧的轴向刚度能够覆盖多数小型组件的预紧需求，在额定压缩量下不会出现永久塑性变形，同时簧圈之间的间隙预留了足够的余量，避免在最大工作压缩量下出现圈与圈的并圈碰磨，减少长期工作后的疲劳磨损。安装边界方面，这款弹簧的外径尺寸适配常规直径的安装沉孔，不需要额外设计导向结构也能保证安装同轴度，两端的磨平端面粗糙度控制在合理范围，既可以保证与金属安装面的充分接触实现导通接地，也不会因为端面过于粗糙造成安装时的贴合间隙。在实际应用场景中，这类弹簧常被用在电气柜门板的接地触点位置，通过弹簧的预紧力让门板与柜体框架保持稳定的金属接触，无需额外布设接地导线就能满足低压设备的接地防护要求；也会用在小型工装的快速压紧结构中，提供持续的压紧力避免工件在加工过程中出现松动；部分小型检测设备的探针结构中也会用到同类型弹簧，保证探针与被测工件表面的稳定接触，同时缓冲接触瞬间的冲击力。

　　设计这类弹簧的时候，需要重点考量几个核心参数的匹配：首先是自由长度与安装预压量的比值，通常预压量控制在自由长度的10%-15%区间，既能保证初始预紧力足够，也能预留足够的工作行程；其次是旋向的选择，在没有特殊同轴嵌套安装需求的场景下，左右旋向对性能没有明显影响，但如果是与螺栓类零件同轴安装，就需要选择与螺栓旋向相反的弹簧旋向，避免弹簧受压转动时出现松脱问题；另外是端部的处理方式，这款弹簧采用的并圈磨平工艺，相比不磨平的端部结构，接触面积提升60%以上，既能够降低端面的接触压强，避免长期受压后嵌入较软的安装基座表面，也能提升接地导通的可靠性，减少接触电阻过大带来的导通失效问题。

　　从受力特性来看，等节距圆柱螺旋弹簧的刚度呈线性特征，在弹性变形范围内，压缩量与弹力的比值保持恒定，方便设计人员在选型时精准计算不同压缩量下的输出弹力，不需要做复杂的非线性刚度校核，能够大幅缩短结构设计的周期。在实际装配过程中，这类弹簧不需要特殊的固定结构，依靠安装沉孔或者导向销就能完成定位，装配效率高，后期维护更换也十分便捷，不需要专用工具就能完成拆装替换。针对接地功能的特殊需求，这款弹簧的表面没有做绝缘类的涂层处理，保留了金属基体的导电性能，在长期使用过程中，即使表面出现轻微氧化，依靠弹簧的持续预紧力也能刺破氧化层保证导通稳定性，相比固定式的接地片结构，能够补偿部件加工、装配过程中产生的尺寸公差，避免因为尺寸误差导致的接触不良问题。
