150毫米直径全向移动机械轮结构设计

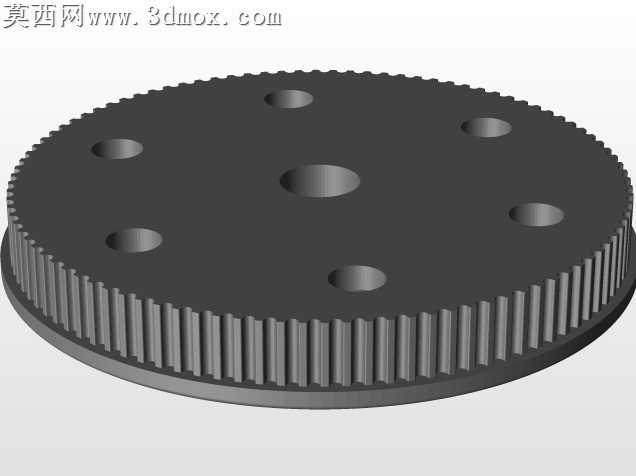

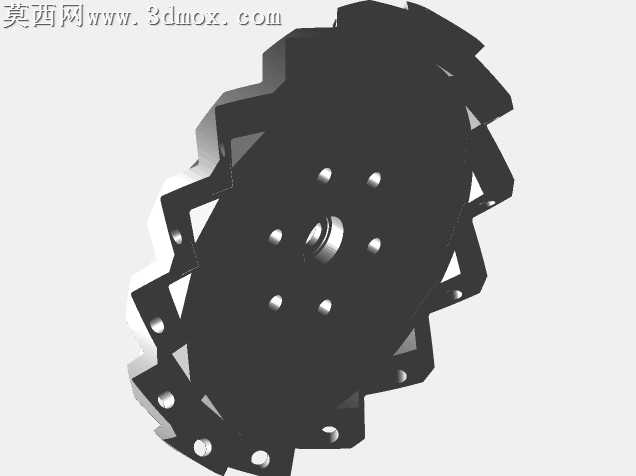

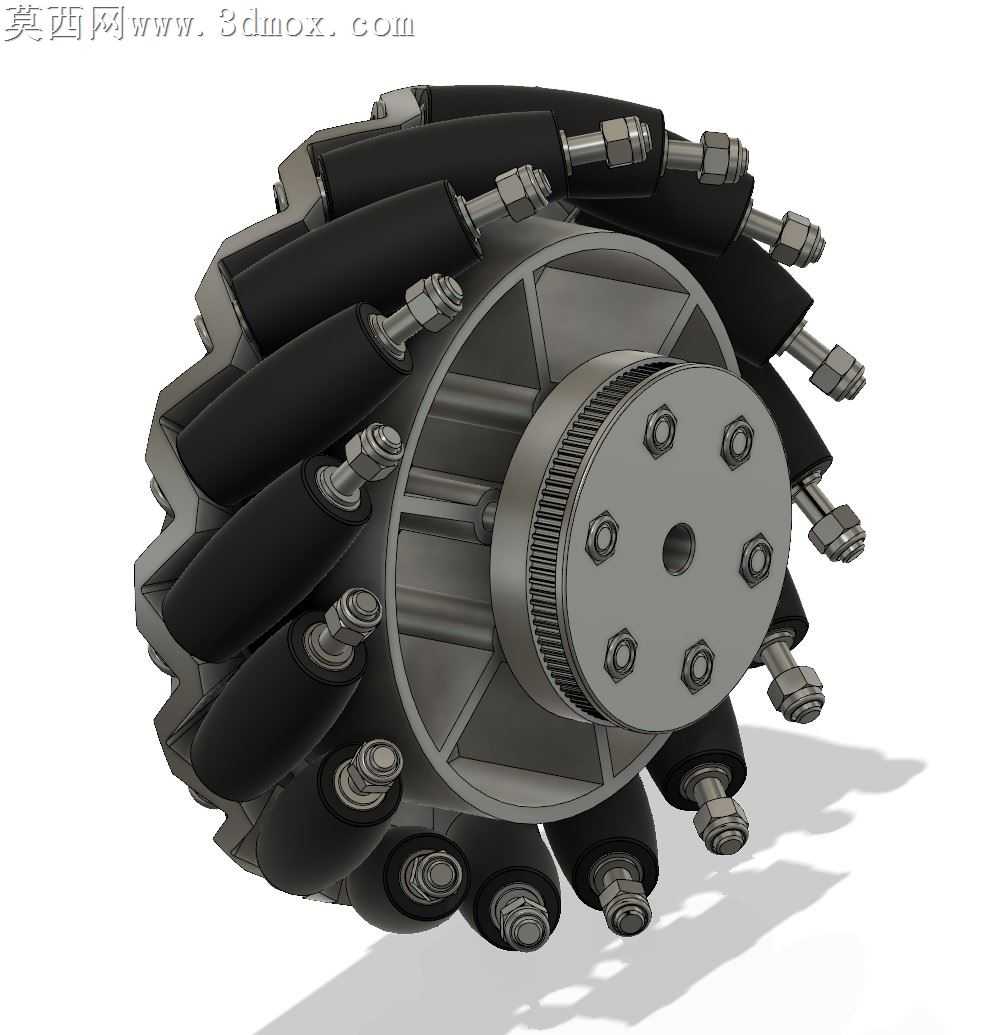

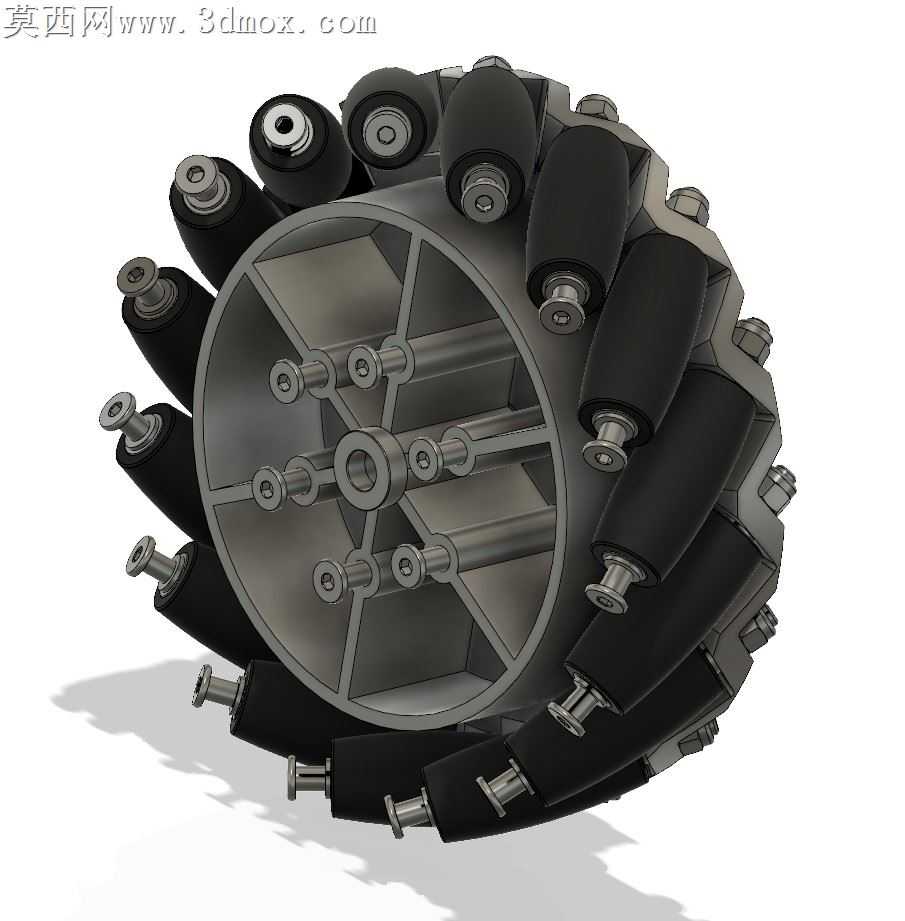

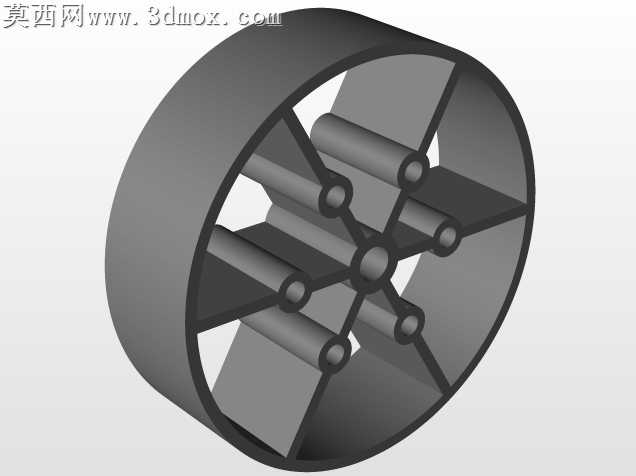

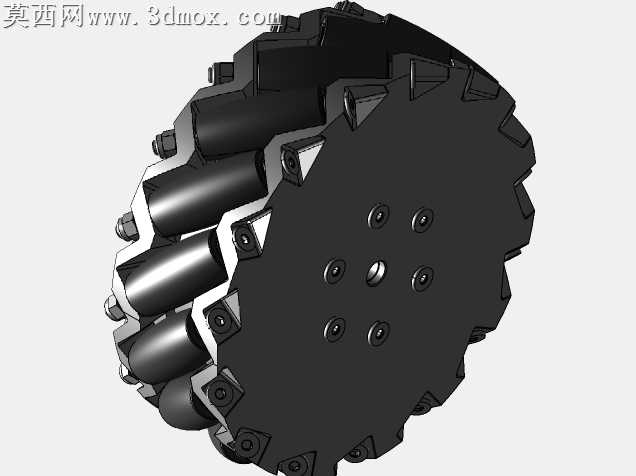

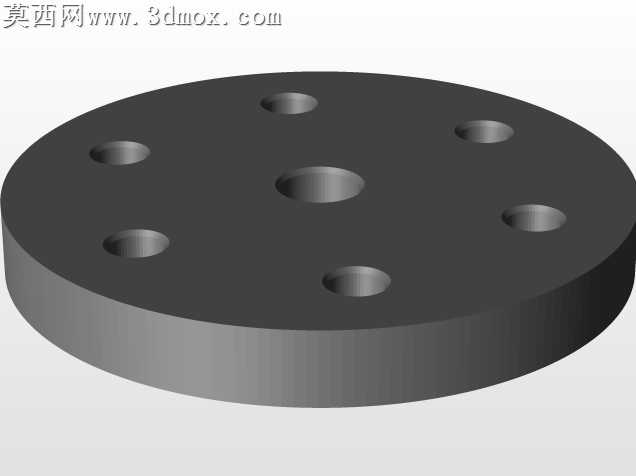

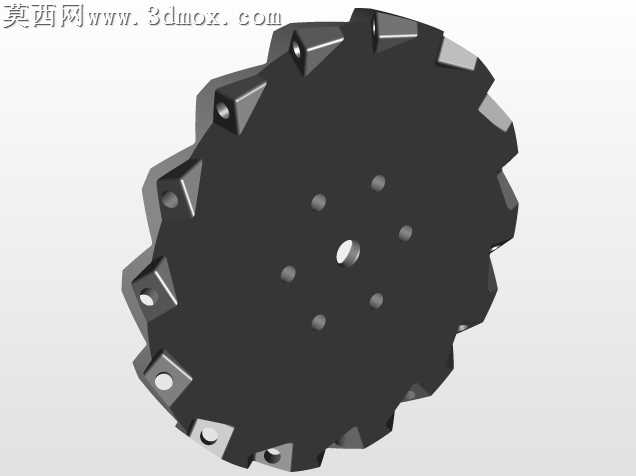

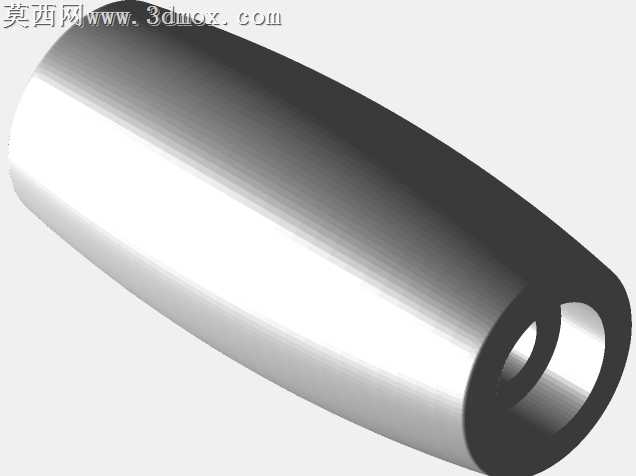

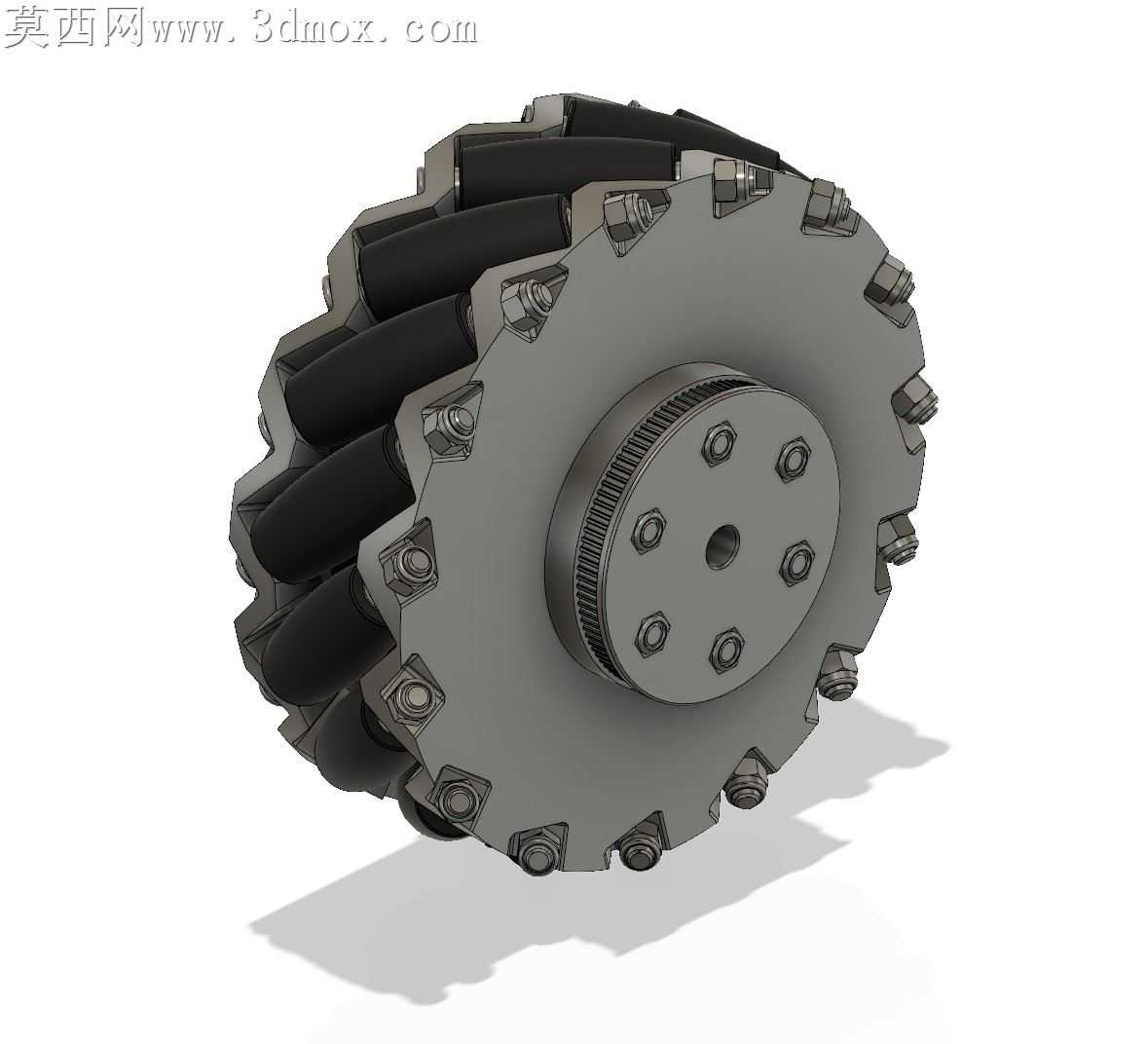

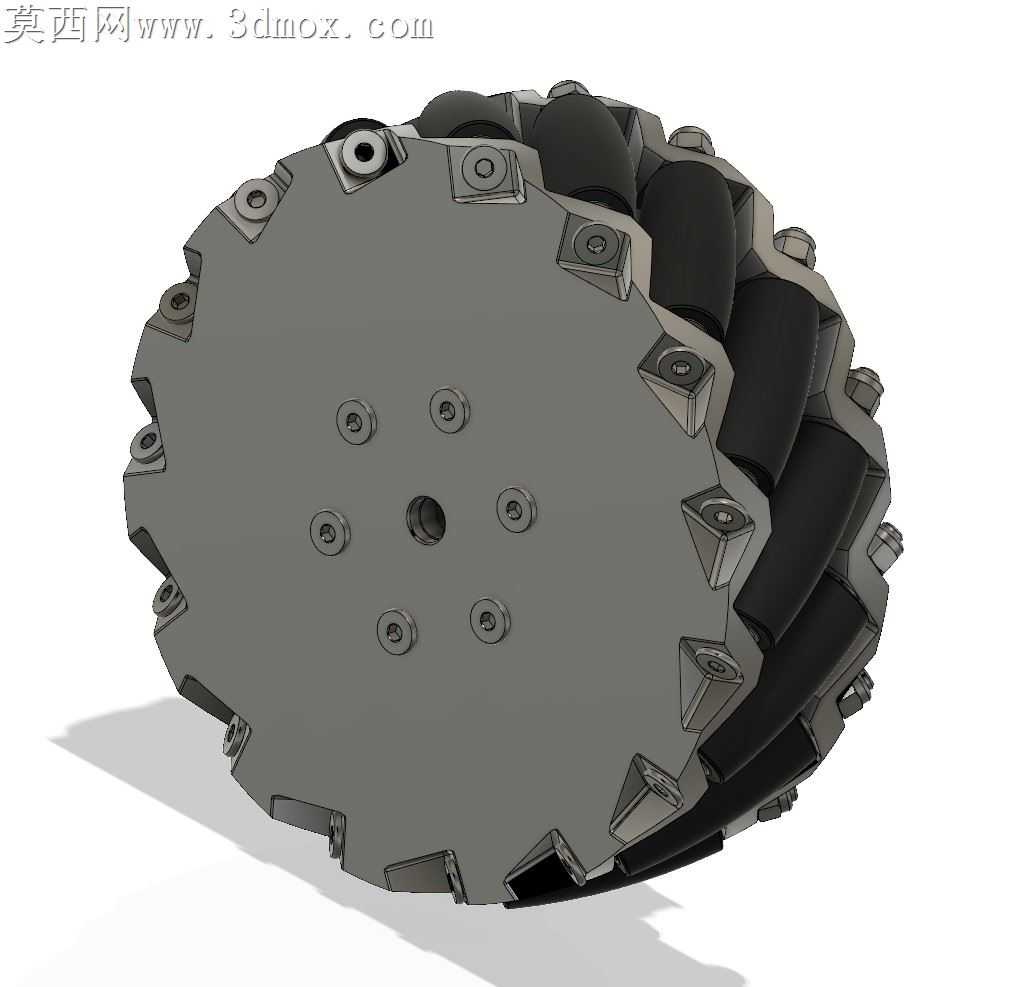

本作品为直径150mm的机械全向轮三维建模成果，建模过程围绕全向移动的核心功能需求展开，首先完成整体轮体的基准骨架搭建，以中心安装法兰面为定位基准，确定主轮毂的回转轴线与各周边滚轮的排布角度，保证滚轮轴线与主轮轴线呈固定夹角，实现前进、后退、侧向平移的全向移动能力。建模阶段对主轮毂做了轻量化结构设计，盘面均匀布置安装孔位，中心预留传动对接结构，可适配GT2皮带轮的安装需求，匹配6mm宽度同步带的传动对接尺寸。滚轮组件部分逐一构建了滚柱、支撑轴、轴承安装位、固定衬片的细节结构，其中直径19mm的滚柱采用曲面建模保证外轮廓的圆柱度，每根滚柱配置两组微型轴承做转动支撑，对应轴承的安装位严格按照标准轴承的内外径尺寸做公差预留，同时设计了专用的垫片与低 profile 螺钉固定结构，保证滚轮转动顺畅无卡滞，同时避免轴向窜动。材质渲染阶段，主轮毂与金属固定件采用哑光黑色结构钢材质，赋予细腻的磨砂金属质感，滚柱表面采用高硬度工程塑料材质，添加轻微的耐磨纹理表现，轴承与螺钉等标准件做了金属镀锌的质感处理，区分不同零部件的材质属性，整体渲染效果清晰展现各部件的装配关系与结构层次。设计过程中充分考虑了装配工艺性，所有固定螺钉的规格做了统一规划，减少装配时的工具切换需求，各零部件之间预留了合理的装配间隙，避免运动过程中出现干涉，同时兼顾了轮体的整体刚性与转动灵活性，可直接用于小型全向移动平台、AGV小车、竞赛机器人的行走机构设计参考，模型完整还原了全向轮的排布逻辑与连接结构，各部件可单独拆分用于工程图导出与加工参考。
