工业级嵌入式XXL液晶显示操作终端结构

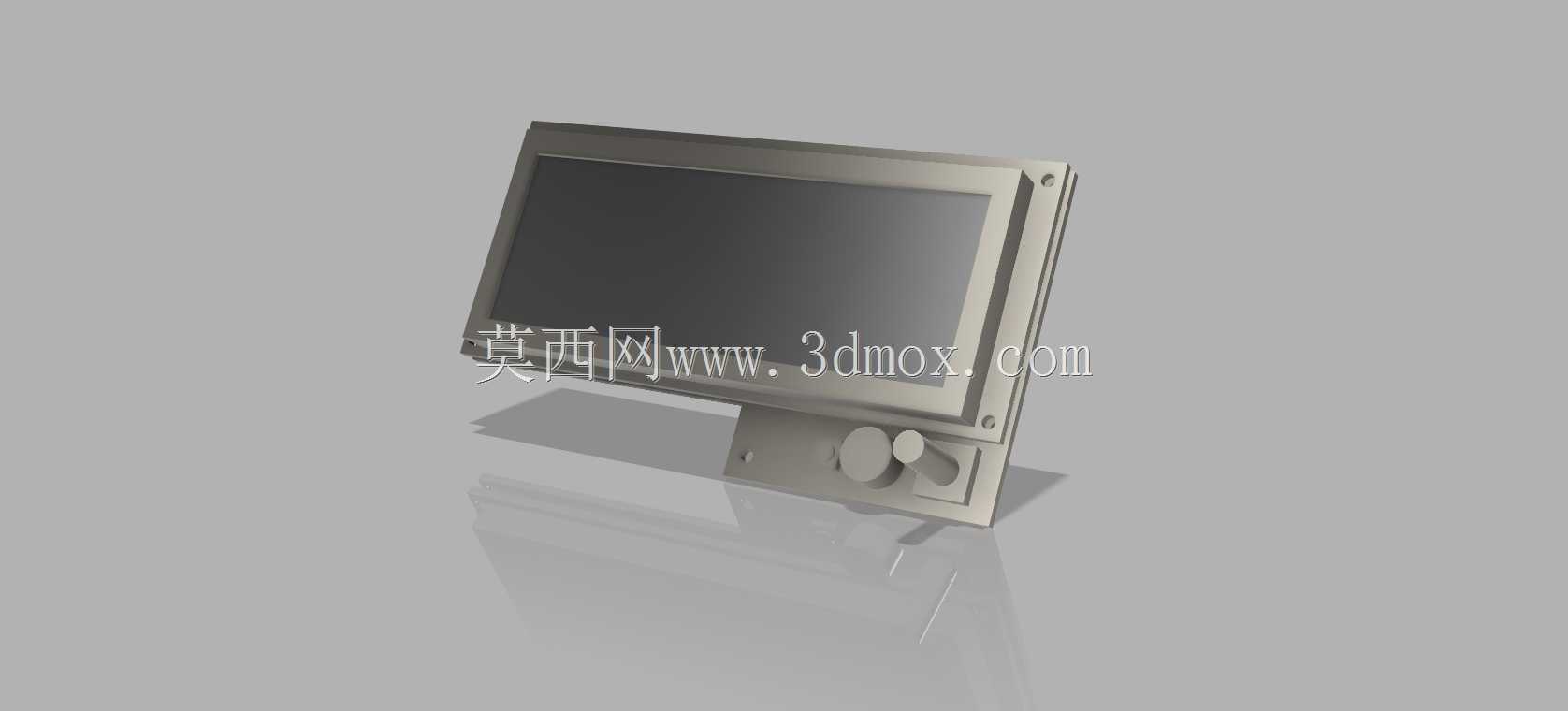

　　这款嵌入式液晶显示终端的结构设计，核心围绕工业现场设备的人机交互需求展开，在做三维建模阶段首先要明确的是它的安装边界——这类带折边固定结构的显示屏，大多用在机床操作站、工业控制柜、特种作业设备的操控面板上，安装时需要在柜体面板开出对应尺寸的矩形开孔，靠壳体四周的法兰折边压在柜体外表面，再通过折边上的预留安装孔完成紧固，不会突出柜体过多，避免现场作业时的磕碰损坏。从结构拆分来看，整个终端分为显示面板壳体、背部支撑支架、操作旋钮组件三个核心部分，显示区域的边框做了加厚处理，一方面是为了给液晶模组的固定胶条、缓冲泡棉留出安装空间，避免工业现场的振动传导到液晶面板上造成显示异常，另一方面加厚的边框也能提升整个前面板的抗形变能力，

　　就算安装面板的平面度有一定误差，也能通过边框的微量形变保证安装后贴合紧密，达到柜体要求的防护等级。背部的支撑支架不是简单的承托结构，建模时特意做了倾斜的安装角度，这个角度是按照操作人员站立操作时的视线高度计算的，当终端安装在立式柜体上时，屏幕的倾斜角度刚好让操作人员不用低头或者仰头就能看清屏幕内容，减少长时间操作的视觉疲劳，支架上预留的旋钮安装位，对应设备的常用功能调节，不用进入屏幕的多级菜单就能完成参数微调，符合工业设备操作的高效需求。在做结构细节处理的时候，屏幕四周的固定孔位做了沉台设计，安装螺丝不会突出面板表面，既避免了螺丝剐蹭操作人员，也让整个面板的外观更整洁，壳体的边角做了小半径的圆角过渡，不是尖锐的直角，

　　防止安装和维护时划伤手部。很多人做这类显示终端建模的时候容易忽略安装间隙的预留，这个模型里特意在液晶模组和金属壳体之间留出了均匀的间隙，用来填充导热缓冲胶垫，一方面可以把屏幕工作产生的热量传导到金属壳体上散出，另一方面也能在设备受到冲击的时候给屏幕留出缓冲余量，不会因为硬接触导致屏幕碎裂。从实际应用场景来看，这类大尺寸的工业液晶终端，除了常规的设备参数显示，还能承载设备运行状态的可视化界面、故障报警弹窗、操作指引动画等内容，所以建模时屏幕的有效显示区域做了最大化处理，边框宽度控制在满足结构强度的最小尺寸，在有限的安装开孔尺寸下尽可能扩大显示面积，让操作人员能在较远的距离看清屏幕上的参数。背部的走线空间也做了合理规划，液晶驱动板、

　　信号接口的安装位置都避开了支架的安装区域，接线的时候不用拆卸整个支架就能完成线缆的插拔，维护的时候更加方便，壳体的折边处做了翻边处理，没有锋利的钣金切口，装配的时候不会划伤线缆的绝缘层，避免现场出现线路短路的隐患。在安装兼容性上，这个结构的安装孔位做了长圆孔设计，就算现场柜体的开孔位置有小范围的加工误差，也能通过长圆孔的调节量完成对位安装，不用重新扩孔修改柜体，降低现场安装的难度。操作旋钮的位置设置在屏幕下方的支架上，刚好是操作人员手部自然放置就能触及的高度，旋钮周围做了凸起的防护台，避免误碰导致参数被改动，防护台的高度刚好高出旋钮顶面一点，就算有物体从正面滑落，也会先碰到防护台，不会直接撞击旋钮造成损坏。整个壳体的材质选用钣金折弯焊接的结构，相比塑料壳体有更好的抗冲击能力和电磁屏蔽性能，适合在电磁环境复杂的工业车间使用，建模时所有的折弯半径都按照常规钣金加工的参数设置，不需要特殊的加工工艺就能完成生产，降低后续的加工成本。
