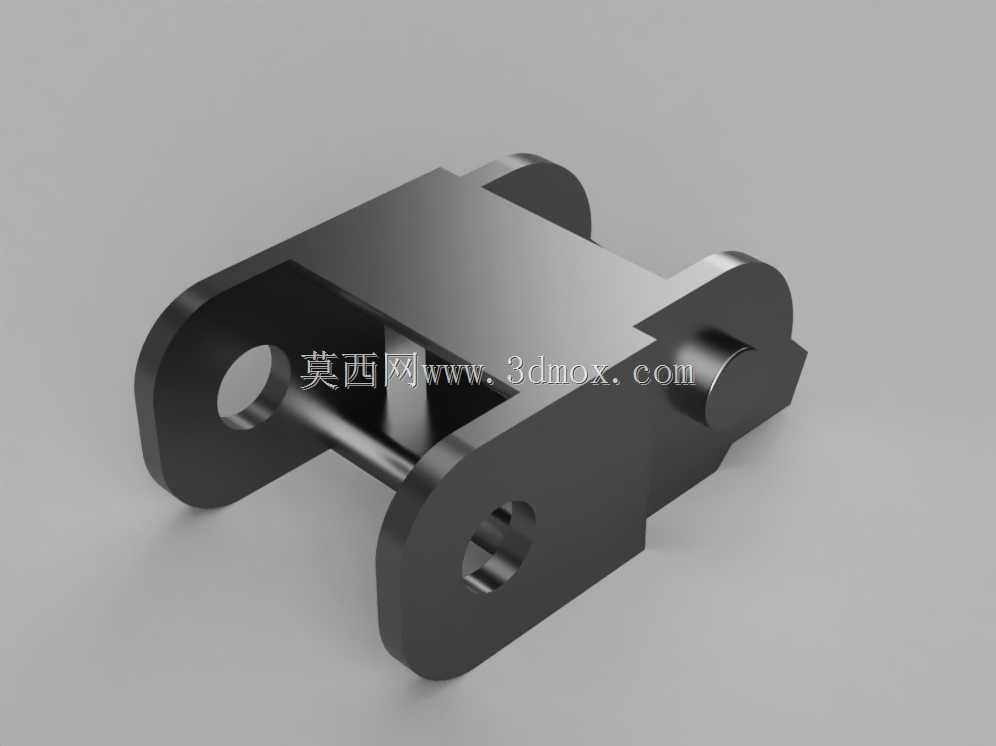

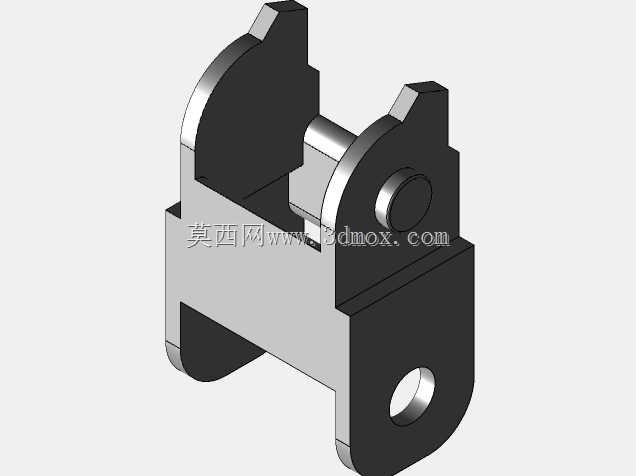

10mm×15mm规格电缆拖链单节结构

这款10mm×15mm规格的电缆拖链单节结构，是面向小型自动化设备、桌面级数控装置、轻型检测仪器内部线缆防护需求设计的牵引防护部件，主要应用在行程较短、布线空间紧凑的往复运动机构中，用来规整设备内部的动力电缆、信号控制线、气动软管等柔性管线，避免管线在设备往复运行过程中出现过度弯折、摩擦剐蹭、拉扯脱线等问题，延长内部管线的使用寿命，同时让设备内部布线更加规整有序，降低后期设备维护时的管线梳理难度。从实际使用场景来看，这类小规格拖链常被用在桌面3D打印机的走线机构、小型点胶机的运动轴布线、实验室自动化检测设备的移动模组防护、小型雕刻机的线缆牵引等场景，适配的管线总外径不超过拖链内部10mm×15mm的容纳空间，能够满足短行程、低负载的往复运动防护需求。在功能特性上，这款单节拖链采用双侧板加连接销轴的组合结构，相邻链节之间通过销轴实现铰接，既可以保证拖链沿设定轨迹完成弯曲转向，又能通过侧板的限位结构控制最小弯曲半径，避免内部管线弯折角度超过耐受阈值造成线芯断裂；链节两端设计有互锁卡扣结构，多节拼接时无需额外紧固件即可快速组装，拆卸维护时也能快速拆分替换损坏的单节，无需整体更换整条拖链，降低运维成本。设计思路上，这款拖链优先考虑紧凑空间下的安装适配性，整体外形轮廓做了圆角过渡处理，避免运行过程中剐蹭设备内部其他构件，连接销轴采用隐藏式设计，防止销轴脱出卡滞设备运动部件；内部空腔做了光滑处理，减少管线随拖链移动时的摩擦阻力，避免管线外皮长期摩擦出现破损。在安装边界上，这款单节拖链的外部轮廓尺寸适配10mm×15mm的内空规格，安装时固定端与活动端的安装间距需要匹配拖链弯曲后的总高度预留足够空间，单节的转动角度经过限位设计，拼接后整条拖链的弯曲半径固定，不会出现局部弯折角度过小的问题，适配行程在1米以内的轻型运动机构，安装时可以通过端部的固定孔直接锁附在设备安装面，无需额外定制安装支架，能够快速完成装配。
