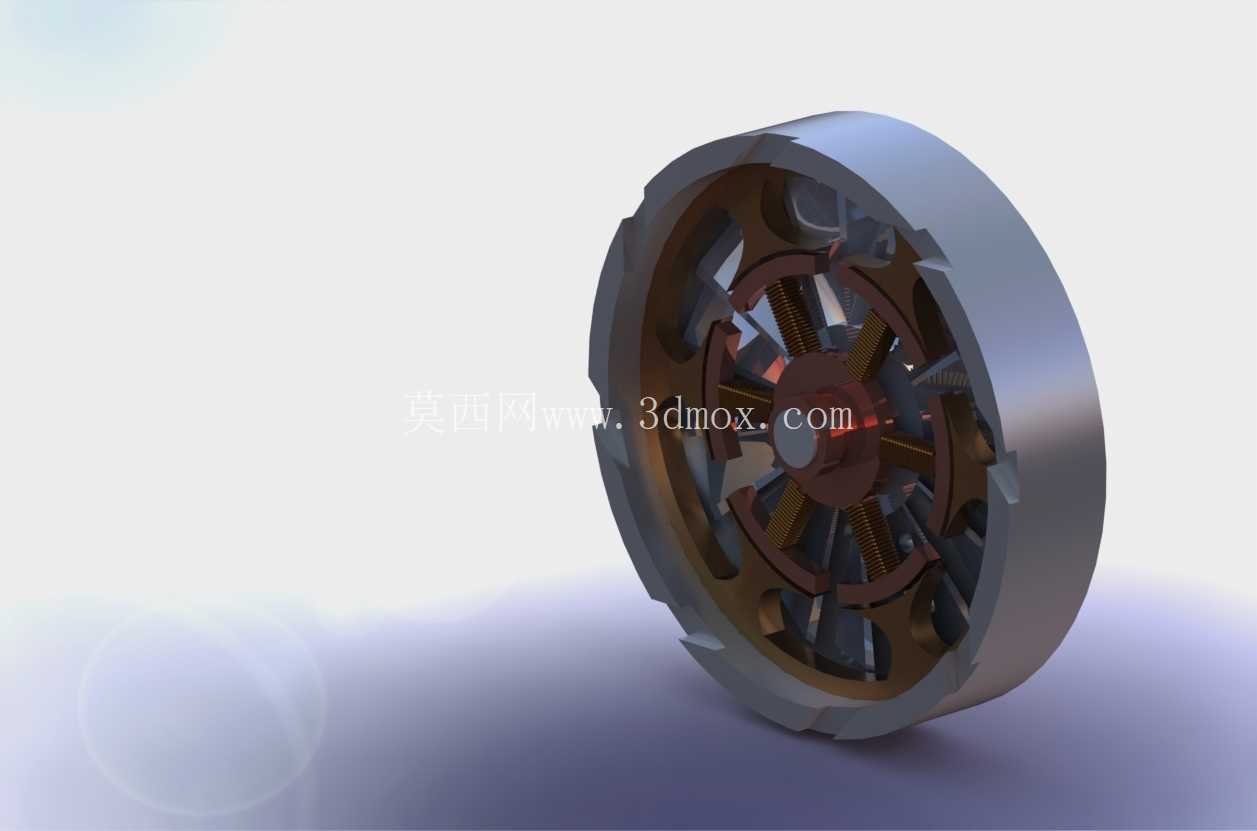

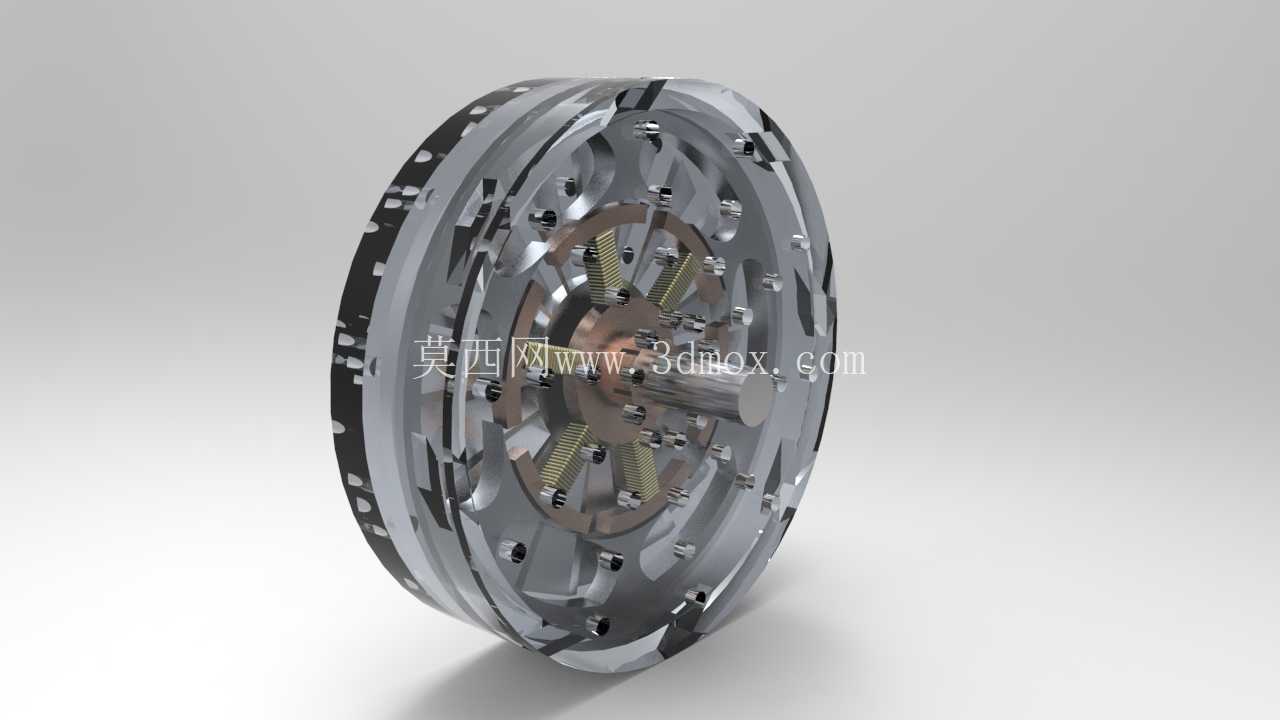

盘式直流电机内部结构三维设计

　　在小型自动化执行机构、精密伺服传动场景、便携动力输出单元的设计选型环节，盘式结构的直流动力单元一直是结构工程师重点考量的部件类型，这类部件凭借轴向尺寸紧凑、输出扭矩响应快的特性，在安装空间受限的传动链路里有着不可替代的应用优势。本次呈现的三维结构完整还原了盘式直流动力单元的全部装配关系，从端盖定位结构、绕组排布逻辑、永磁体贴装基准到输出轴的支撑限位，每一处配合关系都按照实际加工装配的公差逻辑搭建，没有省略任何影响装配干涉校验的细节特征。从实际应用场景来看，这类轴向扁平结构的直流动力单元，常被集成在小型协作机器人关节模组、医疗检测设备的样本输送机构、智能仓储的小型分拣拨轮、便携电动工具的动力输出端，这些场景普遍对动力单元的轴向安装尺寸有严格限制，传统长筒式直流电机很难在有限的安装边界内满足扭矩输出要求，而盘式结构通过将绕组与永磁体沿径向排布，在不牺牲输出功率的前提下大幅压缩了轴向占用空间，刚好匹配这类紧凑安装的需求。

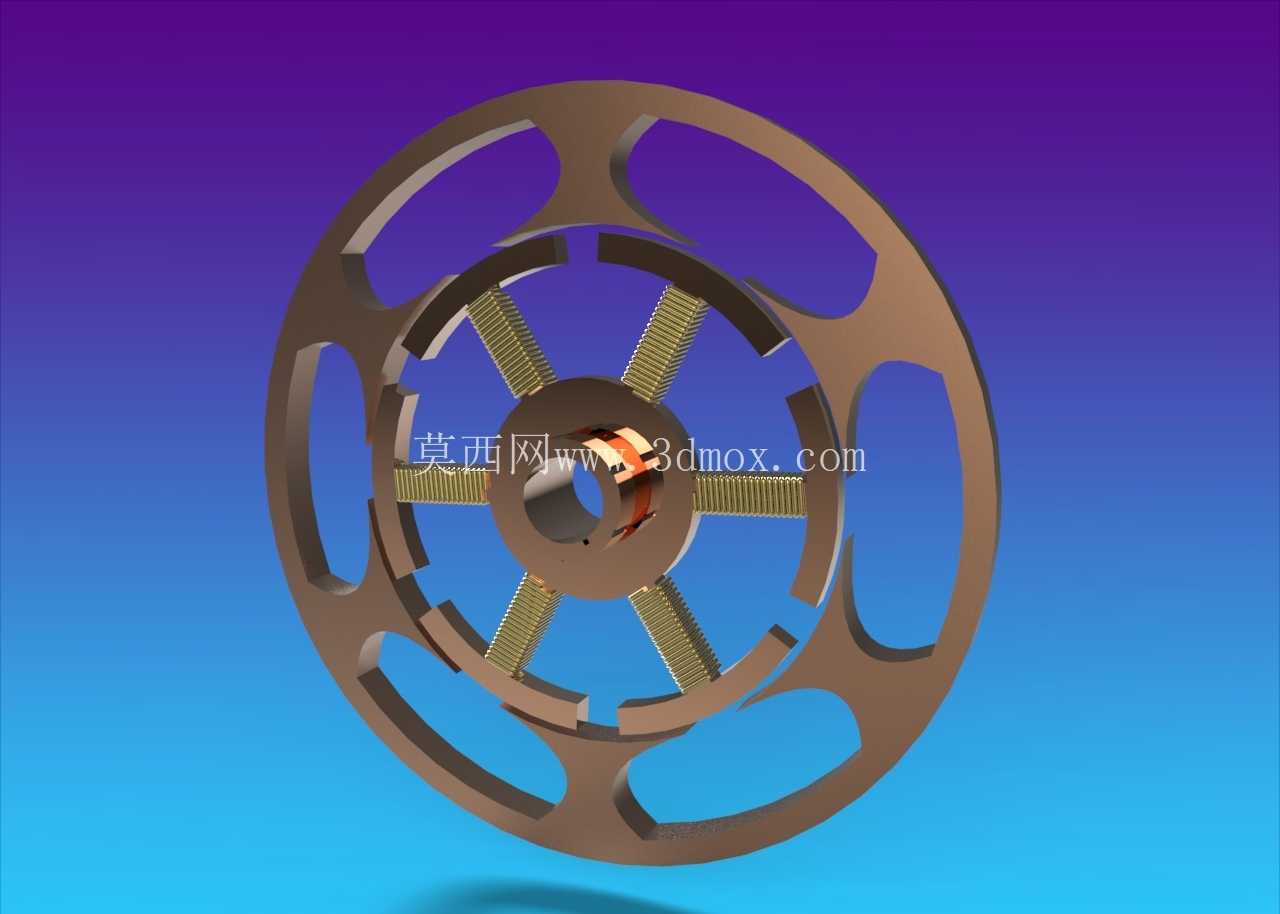

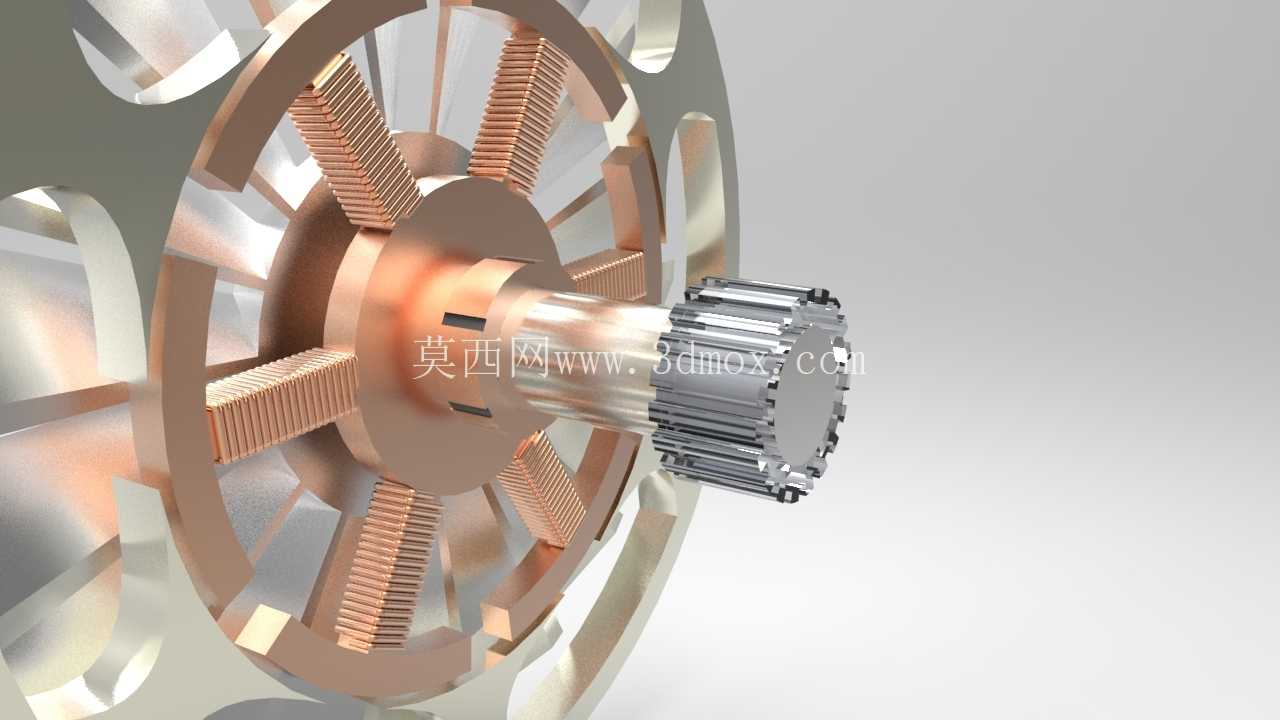

　　从结构设计思路来看，整个部件的装配基准以输出轴的回转中心为核心，两端端盖通过周向均匀分布的紧固螺钉实现刚性连接，端盖内侧预留的轴承安装位采用基孔制配合公差，确保输出轴在高速回转时的径向跳动量控制在合理区间；绕组组件固定在一侧端盖的内侧定位槽内，与永磁体组件之间保留均匀的气隙间隙，这个间隙的取值直接影响电机的磁路效率，建模时严格按照实际气隙尺寸还原，方便工程师在做磁路仿真时直接提取装配间隙参数。永磁体贴装在转子支架的对应安装位，转子支架与输出轴之间通过键连接实现扭矩传递，支架上设计的减重孔在不影响结构刚性的前提下降低了转子的转动惯量，让电机的启停响应速度更快，这一细节对于需要频繁正反转的伺服传动场景尤为重要。

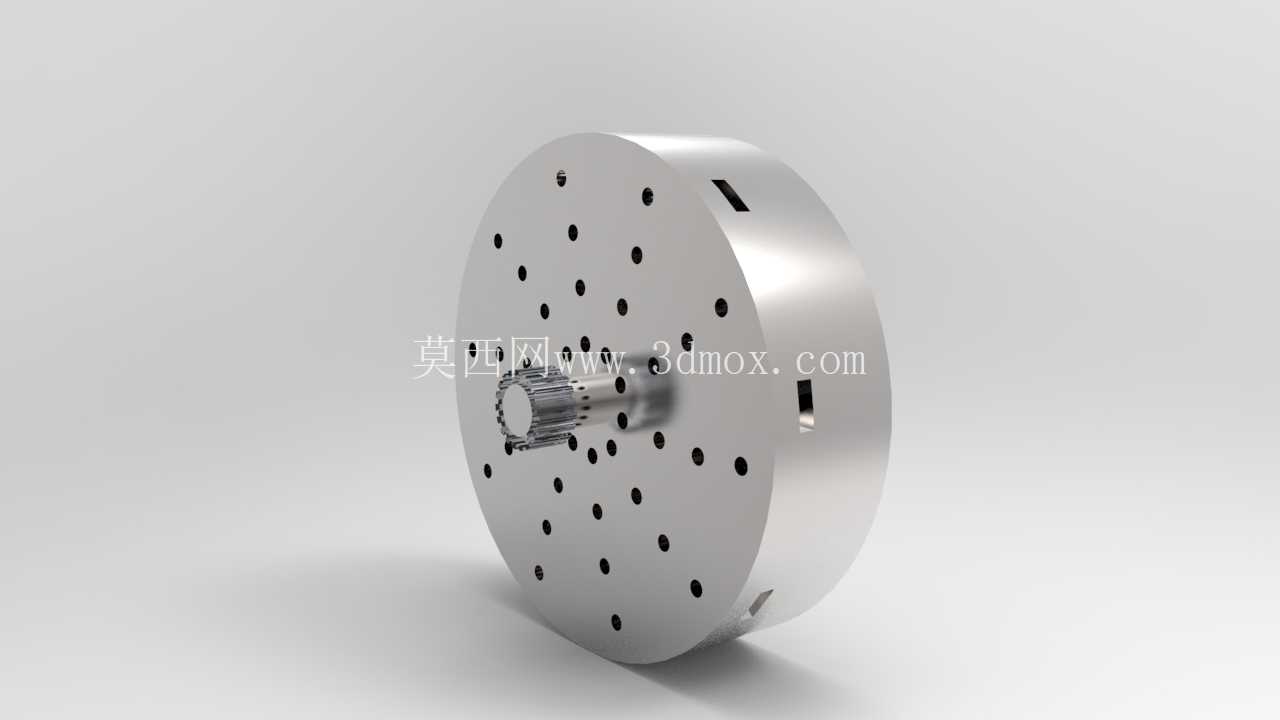

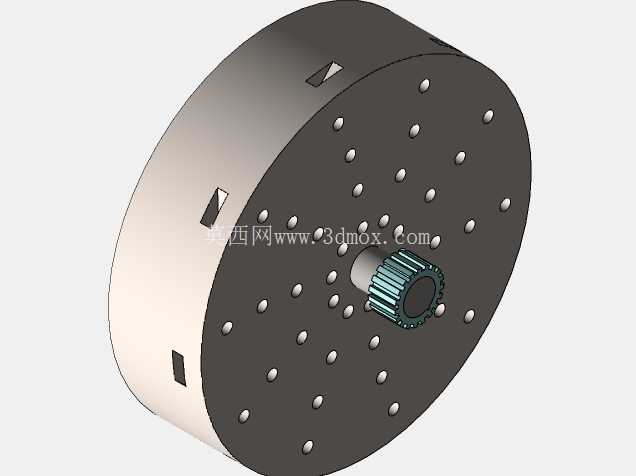

　　从安装边界来看，整个动力单元的安装基准位于两端端盖的止口位置，周向分布的安装螺钉孔位按照标准安装节圆设计，工程师在做整机结构布局时，可以直接提取止口尺寸、安装孔位坐标、输出轴的轴径与伸出长度参数，快速完成与负载端的对接设计，不需要额外测绘结构尺寸。输出轴的轴端设计有标准的键槽与轴用挡圈槽，既可以通过平键传递扭矩，也可以通过挡圈实现轴向限位，避免负载安装时出现轴向窜动。端盖的外侧设计有均匀分布的散热凸棱，在电机持续运行时可以通过增大散热面积降低绕组温升，这部分结构在建模时没有做简化处理，方便后续做热仿真分析时直接提取散热面积参数。

　　绕组的引线从端盖一侧的引线槽引出，引线槽的位置做了圆角过渡处理，避免装配时划伤引线绝缘层，这类细节特征虽然不影响整体结构的外观，但在实际生产装配中直接影响产品的装配良率，建模时都做了完整还原。在做传动链路的干涉校验时，工程师可以直接将该模型导入装配环境，检查动力单元与周边安装支架、传动部件、走线空间的位置关系，提前发现安装干涉问题，减少物理样机的试装迭代次数。转子部分的动平衡校准位也在模型上做了对应体现，实际生产中可以在这些位置做去重处理，确保转子在额定转速下运行平稳，降低整机的振动与噪音。对于需要做定制化改型的设计场景，工程师可以在该模型基础上调整绕组参数、永磁体厚度、输出轴长度、端盖安装孔位，快速衍生出适配不同功率、不同安装尺寸的衍生型号，大幅缩短改型设计的周期。
