Nema42规格步进电机三维结构设计

在自动化设备的传动选型环节，大扭矩步进电机始终是中低速重载开环控制场景的核心执行元件，本次呈现的Nema42规格步进电机三维模型，完整还原了该类电机的实体结构与安装边界，可直接用于设备布局干涉校验、安装工装设计、传动链路匹配等工程场景。从实际应用场景来看，该规格电机常被用于数控雕刻机Z轴进给、大型3D打印机挤出机构、自动化包装线的分度转台驱动、纺织机械的罗拉传动、小型输送线的主动辊驱动等场景，这类场景普遍对电机的保持扭矩、安装同轴度、轴伸负载能力有明确要求，不需要伺服系统的闭环反馈即可满足定位精度需求，能在控制成本的前提下保证设备运行稳定性。

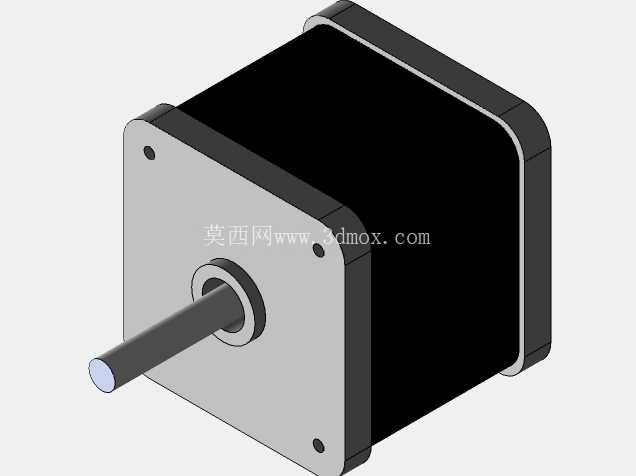

从产品功能特性来看，该模型还原的步进电机采用方形机座结构，前端盖设置四个均布安装孔，适配Nema42标准的安装法兰尺寸，输出轴为单伸式光轴结构，轴端做倒角处理便于联轴器、同步带轮等传动件的装配，轴伸根部设置轴肩与轴承位，可承受一定的径向负载与轴向窜动，适配多数直连传动或带传动的安装需求。电机本体的定子与转子部分做了一体化包覆还原，后端盖预留了接线端的安装空间，虽然模型未做内部绕组的细节刻画，但外部结构的尺寸精度完全满足整机布局的设计需求，结构工程师在做设备总装时，可直接调用该模型完成电机与安装座、传动件、周边走线空间的干涉检查，不需要反复核对二维样本的尺寸参数。

从设计思路来看，该模型在建模时优先保证了安装基准的准确性，将前端面的安装法兰面作为装配基准面，输出轴的轴线作为装配基准轴，所有安装孔的位置度、轴伸的同轴度、机座的外形轮廓都严格按照Nema42的行业通用尺寸进行绘制，机座的边角做了合理的圆角处理，还原实际产品的冲压或压铸外壳的工艺特征，前端盖与机座的连接缝隙、轴承位的凸台结构都做了写实还原，既保证了模型的视觉真实感，也避免了过度建模导致的文件冗余，不会给整机装配带来不必要的性能负担。

在外形尺寸与安装边界方面，该模型严格遵循Nema42电机的通用安装规范，法兰安装孔的中心距为110mm，安装孔为通孔结构适配M6规格的安装螺栓，输出轴直径为19mm，轴伸长度根据行业通用规格做了标准化还原，机座的截面尺寸与长度比例符合110系列步进电机的常规尺寸范围，工程师在调用该模型时，可直接根据自身选型的电机长度参数调整机座轴向尺寸，即可快速匹配不同扭矩规格的同系列电机，不需要重新绘制基础外形。在做设备布局时，需要注意预留电机尾部的接线空间与散热空间，电机本体与周边结构件的间隙建议不小于5mm，避免运行过程中出现振动干涉，同时要保证输出轴与被驱动部件的同轴度误差控制在允许范围内，避免轴承受额外径向力导致寿命缩短。

对于三维建模从业者而言，该模型可作为通用动力元件模型纳入个人标准件库，在做各类自动化设备设计时直接调用，减少重复建模的工作量；对于设备选型人员而言，可通过该模型直观了解电机的外形结构与安装方式，提前预判安装过程中可能出现的干涉问题，在选型阶段就完成安装空间的校核，避免后期加工装配时出现尺寸不匹配的问题。模型的结构拆分逻辑也符合实际产品的装配关系，前端盖、机座、输出轴、后端盖等部件都做了独立的实体划分，若需要做爆炸视图、装配动画等展示内容，可直接对各部件进行拆分操作，不需要额外做结构分割。
