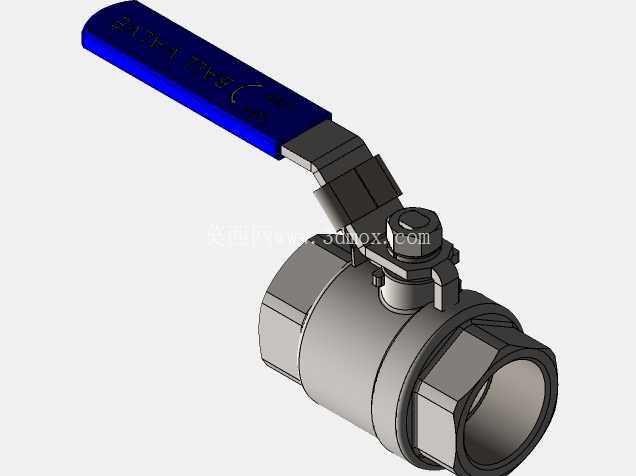

一英寸通径手动控制球形截断阀结构

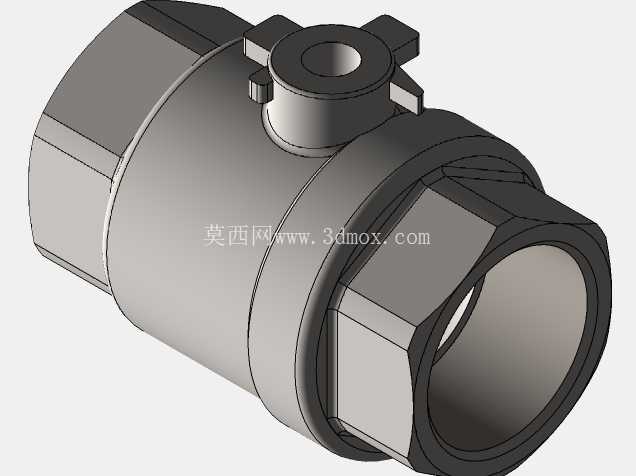

　　从结构设计逻辑来看，这款球阀采用了最经典的浮动式阀芯结构，球体本身没有固定的下支撑轴，依靠上下游侧的阀座密封圈实现夹持定位，当管路内流体从上游侧进入阀腔后，流体压力会将球体紧紧压在下游侧的密封阀座上，能够在中低压工况下实现非常可靠的密封效果，这种结构对于一英寸这类小通径球阀来说，零件数量少、装配工序简单，后期维护更换密封件的难度也很低，不需要复杂的专用工具就能完成拆解检修。从安装边界来看，这款球阀的整体外轮廓非常紧凑，顶部阀杆的伸出长度经过优化，既保证了和手柄连接的足够强度，又不会占用过多的管路上方安装空间，球形阀体的最大外径和一英寸管路配套的连接接头尺寸匹配，不管是采用内螺纹连接还是快装接头连接，安装时都不需要额外预留过大的操作空间，在管路排布密集的设备内部、狭小的管道井内都能顺利完成安装，不会出现和周边管路、结构件干涉的问题。在民用给排水、小型化工流体输送、暖通空调循环管路、小型设备冷却回路这类公称通径一英寸的管路场景中，这类球形截断阀是应用频次极高的通断控制元件，不同于大口径工业管线配置的电动、气动驱动球阀，这款手动驱动的小通径球阀，完全依靠顶部的阀杆传递扭矩，带动内部球形阀芯完成90度旋转，即可实现管路通路的全开或者全闭状态切换，操作时不需要多圈旋转手轮，仅需扳动配套手柄转动四分之一圈就能完成状态切换，现场操作的便捷性远高于同通径的截止阀、闸阀类产品。

　　实际使用过程中，这种全通径结构的球阀，全开状态下球体的通道孔径和管路通径完全一致，流体通过时的阻力损失极小，几乎不会产生额外的压降，对于输送带有少量微小固体颗粒的流体、或者粘度稍高的流体介质时，也不容易出现积料、卡滞的问题，相比同通径的截止阀，它的流道更顺畅，不容易在阀腔内残留介质，也降低了介质长期残留对阀体内部造成腐蚀的风险。设计这款球阀的三维结构时，首先要明确阀杆和球体的连接配合关系，阀杆下端的扁方结构要和球体顶部的槽位精准配合，既要保证扭矩传递的可靠性，又要预留合理的配合间隙，避免温度变化导致热胀冷缩出现卡滞；其次是阀座密封圈的压缩量控制，压缩量过小会导致密封失效出现内漏，压缩量过大则会导致操作扭矩急剧上升，手动扳动手柄时过于费力，长期使用还会加速密封圈的磨损缩短使用寿命；另外还要考虑阀杆处的动密封结构，通过填料压盖的合理压紧，保证阀杆转动过程中不会出现外漏，同时又不会给阀杆转动带来过大的阻力。

　　在日常的设备选型和管路设计工作中，这类一英寸球阀的适配场景非常广，不管是小型水处理设备的水路通断控制、生产设备的冷却水回路控制、还是车间压缩空气支路的通断控制，都能看到这类结构球阀的应用，它的结构简单可靠，成本相比其他类型的控制阀更低，而且故障点少，不需要频繁的维护保养，只要根据输送介质的特性选择对应的阀体和密封件材质，就能满足绝大多数常规工况的使用需求。建模过程中需要特别注意各个配合面的公差设定，阀体和左右端盖的连接密封面要保证平面度，球体的表面粗糙度要达到足够的精度才能保证密封效果，阀杆和阀体的配合处要设置合理的公差带，既要保证转动灵活，又不能出现过大的间隙导致密封填料被挤出。

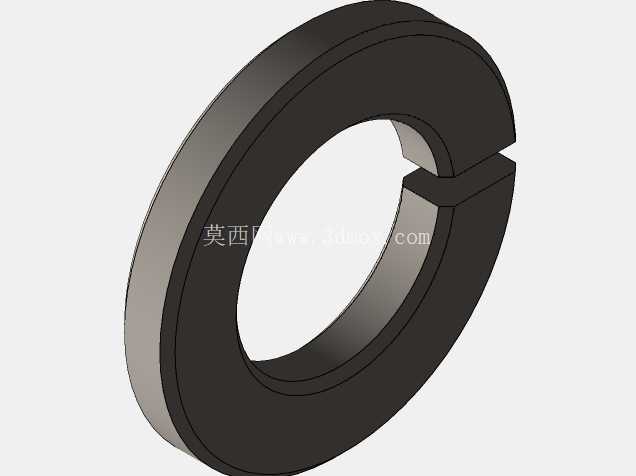

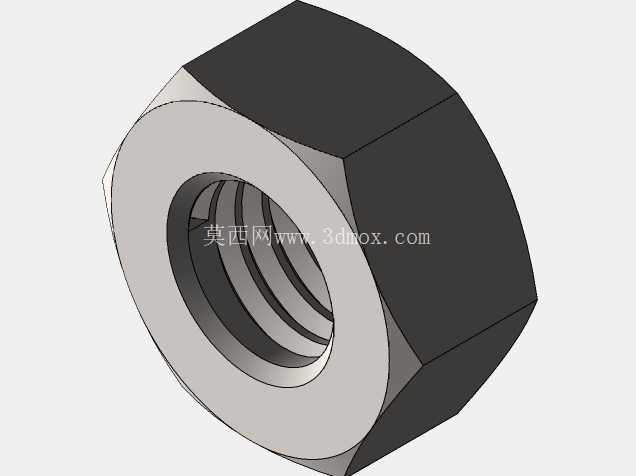

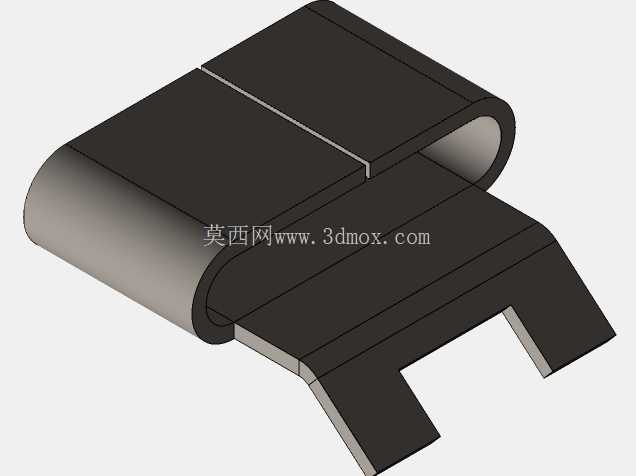

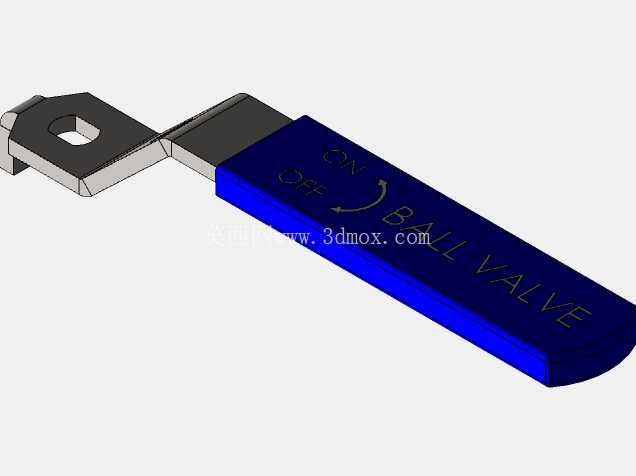

　　很多刚接触管路设计的工程师容易忽略球阀的安装操作空间，只预留了阀体本身的安装位置，没有给手柄的转动预留足够的空间，导致安装完成后手柄无法转动到全开或者全闭位置，这款模型的结构尺寸可以直接给选型设计提供参考，在管路排布阶段就能提前预留出手柄操作的空间，避免后期安装时出现干涉问题。另外这种浮动球结构的球阀，安装时一般不限制流向，不管是正向还是反向安装都能实现可靠密封，对于现场安装施工来说非常友好，不需要刻意核对介质流向，降低了现场安装出错的概率。
