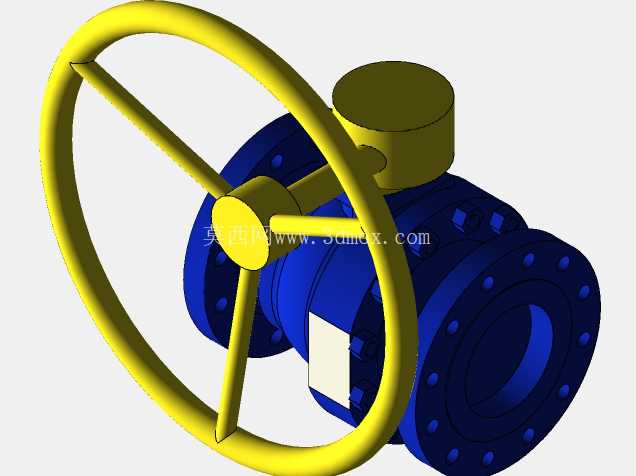

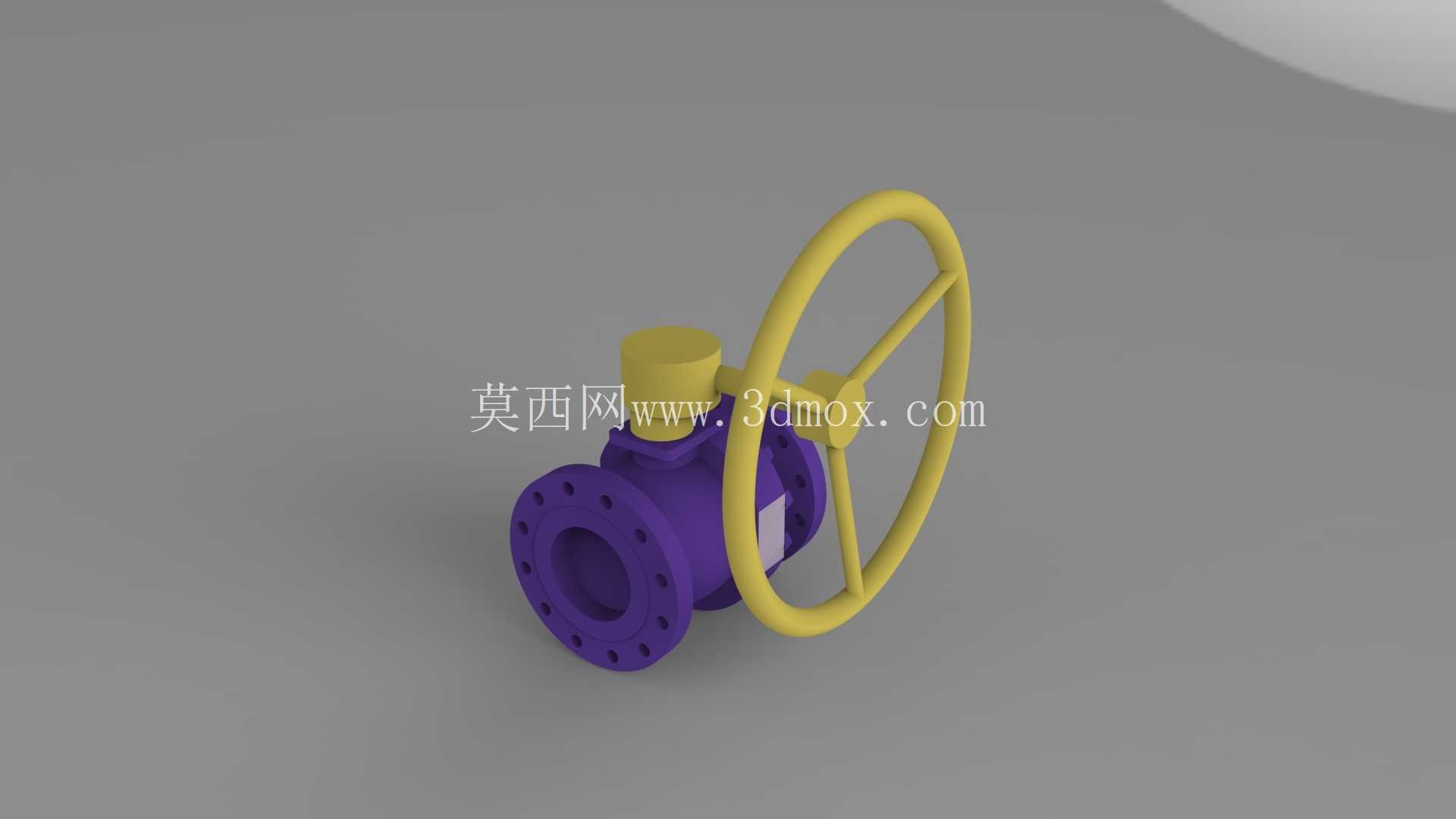

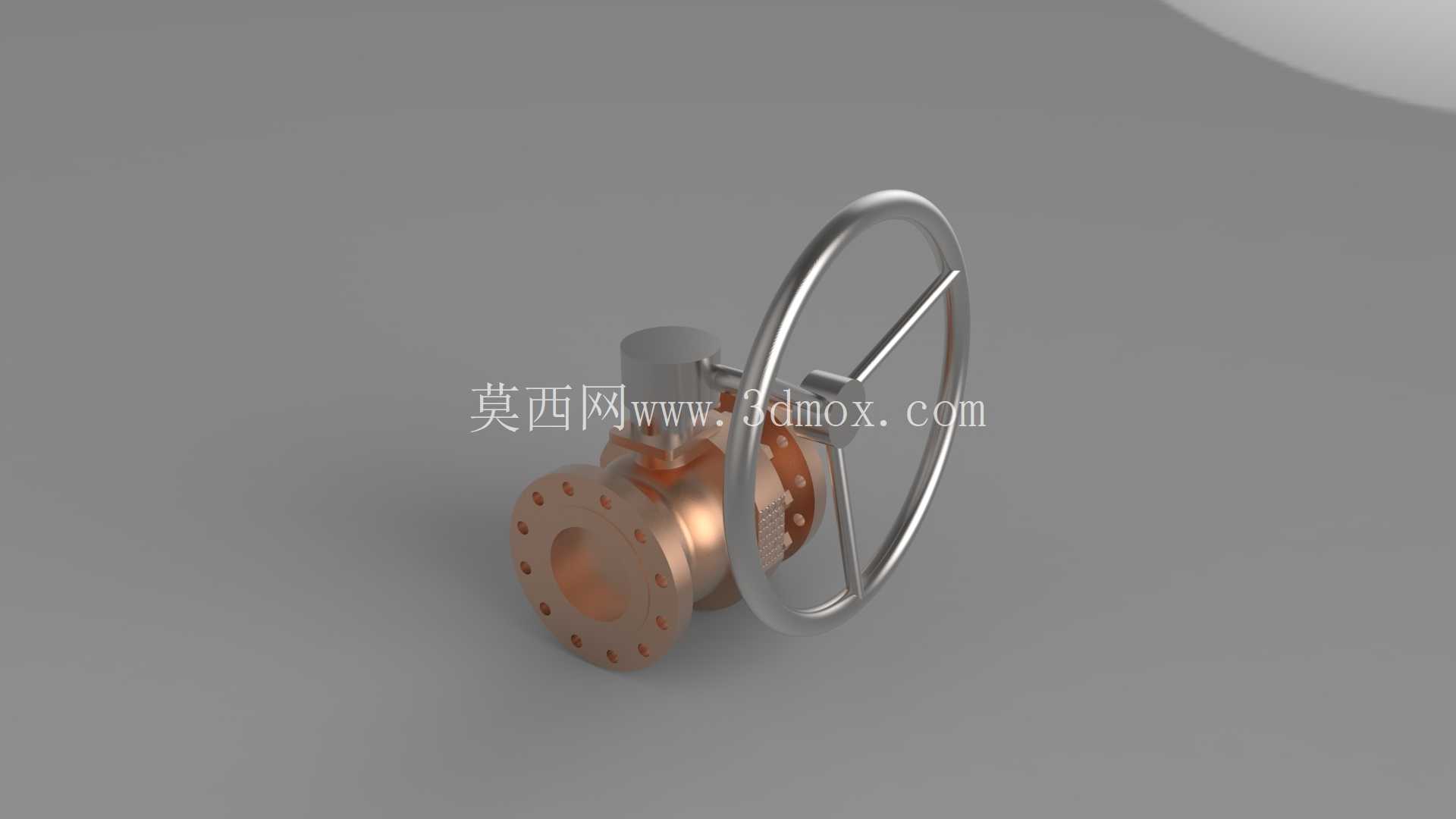

六英寸法兰连接蜗轮操作铜质球阀结构

　　这款六英寸通径的法兰式球阀，主要面向中低压工业流体输送管路的截断控制场景，在市政给排水、暖通循环水、普通化工介质输送、油气辅助管路等工况中都有广泛适配性，核心作用是通过阀杆带动球体做90度回转，实现管路通路的全开或全关，不适合做节流调节使用，避免长期半开状态下高速介质冲蚀球面密封层导致密封失效。从结构设计逻辑来看，阀体采用铜合金材质铸造，抗锈蚀能力优于普通铸铁阀体，适合对洁净度有一定要求、或者潮湿环境下的管路布设，避免长期使用后阀体锈渣脱落污染管路介质；两端采用标准凸面法兰连接结构，法兰盘上的螺栓孔做了等距圆周排布，适配同压力等级的国标管路法兰，安装时只需匹配对应通径的法兰垫片，对角均匀拧紧连接螺栓即可完成固定，不需要额外加工焊接坡口，现场拆装维护的效率远高于焊接连接的阀门。

　　驱动部分采用手轮配合蜗轮减速结构，相比普通直柄球阀，蜗轮结构可以大幅降低操作力矩，六英寸通径的阀门在满管压力状态下，操作人员不需要借助加力杆，仅通过手轮就能平稳完成启闭操作，手轮的轮辐做了圆弧过渡处理，操作时不会硌伤手掌，手轮与阀杆的连接采用方榫配合加顶丝固定，长期使用不会出现打滑空转的问题。球体部分采用通孔等径设计，全开状态下阀内流道与管路通径完全一致，介质流经时几乎没有额外流阻，不会造成管路压降损失，也不容易在阀腔内部积存介质杂质，减少长期使用后的结垢卡滞风险；密封副采用软质密封材料贴合球面，密封性能可靠，在额定压力范围内可以实现零泄漏截断。

　　设计时充分考虑了安装边界的适配性，手轮的旋转半径做了合理控制，安装时不需要在阀门上方预留过大的操作空间，阀体的结构长度符合同通径法兰球阀的通用尺寸标准，可以直接替换管路中同参数的老旧故障阀门，不需要调整两端管路的间距，适配性极强。在实际选型应用中，需要注意这款阀门的适用介质温度范围，铜质阀体搭配软密封的结构不适合高温蒸汽、强腐蚀性介质的输送工况，常规水、油、非腐蚀性气体介质都可以稳定适配；日常维护时只需要定期检查阀杆处的填料密封是否有渗漏，若出现微渗只需均匀压紧填料压盖的螺栓即可，不需要整体拆解阀门，维护成本极低。

　　建模过程中对法兰螺栓孔的位置度、球体与阀座的配合间隙、蜗轮传动的啮合行程都做了精准还原，每一处结构都符合实际加工装配的公差要求，不存在干涉错配的问题，既可以作为管路布设时的三维布管参考模型，也可以作为阀门结构学习的具象参考，帮助设计人员直观理解法兰球阀的内部构造与装配逻辑。
