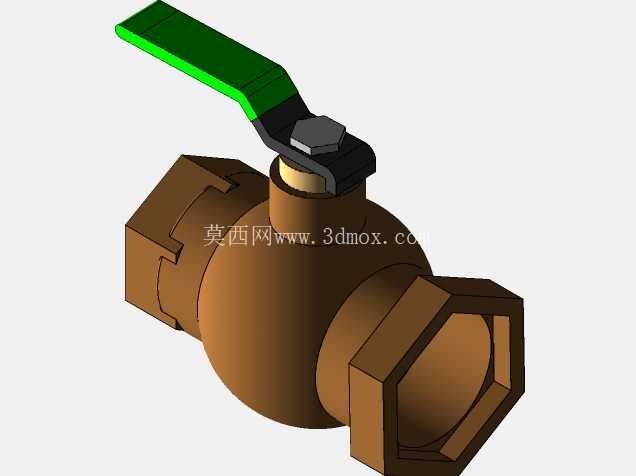

内螺纹连接手动控制管道球阀结构

在民用给排水、暖通循环、小型工业流体输送、化工支路管线等场景里，这类手动内螺纹球阀是管路截断控制的核心基础元件，相比闸阀、截止阀，它的启闭行程更短，90度旋转即可完成全开全关操作，日常运维时的操作效率更高，且全开状态下流道几乎无缩径，流体通过的压损极小，不会在阀腔内部形成明显的介质滞留区，适配清水、低压蒸汽、轻质油品、无强腐蚀性的化工流体等多种介质的通断控制。

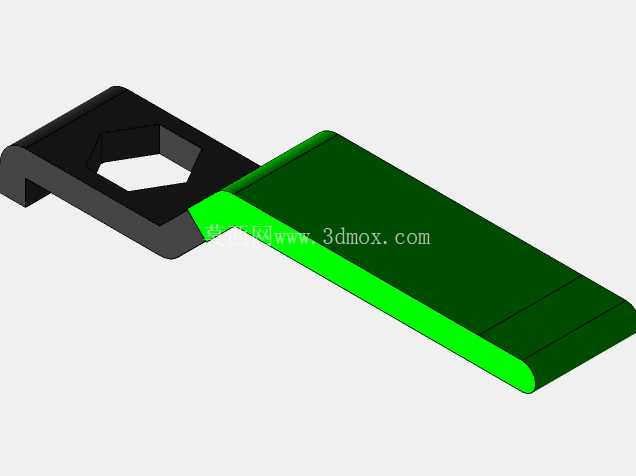

从结构设计逻辑来看，这款球阀采用浮动球结构设计，球体在介质压力作用下会向出口侧阀座产生微小位移，紧密贴合出口端密封面实现低压下的可靠密封，相比固定球结构，整体零件数量更少，加工装配难度更低，适配DN15到DN50的中小通径管路场景，完全能覆盖多数民用及小型工业支路的压力等级需求。手柄采用扁钢冲压成型的杠杆式结构，力臂长度经过匹配计算，操作人员无需借助额外工具，徒手即可完成启闭操作，手柄表面做了防滑包覆处理，即便手上沾有少量油污或水渍也能稳定施力，手柄与阀杆的连接采用扁方定位加六角螺母锁紧的结构，避免长期操作后出现手柄打滑、空转的问题，阀杆处设置了多级填料密封结构，在阀杆转动过程中能持续保持密封性能，杜绝介质从阀杆位置外漏的风险。

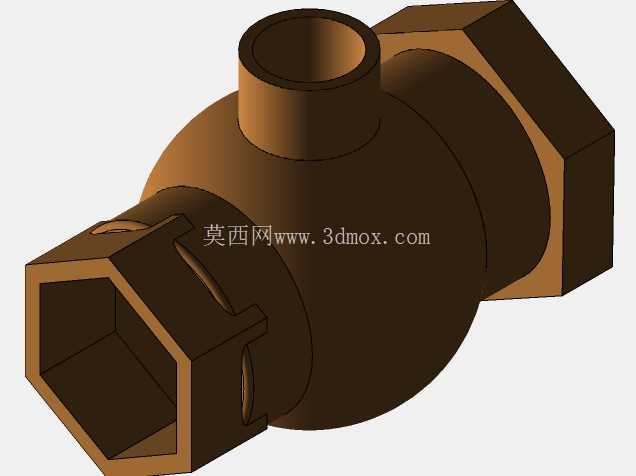

两端的连接结构采用内螺纹设计，也就是行业内常说的丝扣连接，安装时无需焊接法兰，直接在管端加工对应标准的外螺纹，缠绕密封生料带后旋入阀体即可完成安装，对安装现场的设备要求极低，非常适合空间狭小、后期需要频繁拆装维护的管路场景。阀体采用整体式铸造结构，流道与阀体一体成型，没有多余的拼接焊缝，从根源上减少了外漏的风险点，阀体两端的六角结构是专门为安装设计的受力位，安装时可以用普通活动扳手卡住六角位施加扭矩，不会损伤阀体的主体结构。

在安装边界方面，这款球阀的安装没有严格的方向限制，水平、垂直甚至倾斜管段都可以安装，只需要保证手柄操作时没有周边构件遮挡，预留出足够的90度旋转空间即可，相比需要严格区分进出口方向的截止阀，现场安装的容错率更高。球体采用整球加工，表面做了精磨处理，粗糙度控制在合理范围内，和阀座的贴合面均匀接触，长期频繁启闭也不会出现密封面磨损不均导致的内漏问题。在实际选型应用中，需要注意匹配管路的公称压力和介质温度，常规款适配1.6MPa及以下的工作压力，介质温度不超过150摄氏度的场景，如果是输送高温介质或者强腐蚀性介质，只需要更换对应材质的密封件和球体、阀体材质即可，整体结构的通用性极强。

很多现场运维人员反馈，这类球阀在长期处于全开或者全关状态时，不会像闸阀那样出现阀板结垢卡涩的问题，即便搁置一两年，只需要稍微施力转动手柄即可正常操作，非常适合作为管路的长期截断阀使用。在建模过程中，需要重点关注球体的通孔直径和阀体流道的对中度，避免出现流道错位导致的压损增大问题，阀杆和球体的连接槽尺寸需要严格控制公差，保证装配后阀杆的转动扭矩传递顺畅，不会出现旷量，手柄的旋转角度限位结构要做的精准，保证手柄和管路平行时为全开状态，垂直时为全关状态，现场操作人员不需要观察阀位指示，只需要看手柄方向就能判断阀门的开关状态，减少误操作的概率。另外阀体的壁厚设计需要满足对应压力等级的强度要求，在螺纹连接位置做适当的加厚处理，避免安装时旋入扭矩过大导致阀体开裂，阀座的密封槽尺寸要和密封圈的压缩量匹配，压缩量过小容易出现内漏，压缩量过大则会导致操作扭矩过大，开关费力。
