两种不同纹理样式平面滚花结构设计

在机械加工与工装夹具设计领域，平面滚花结构的应用场景覆盖了从手持操作件到工装定位面的多个环节，不同于轴类零件常用的圆周滚花，平面滚花的加工与设计逻辑需要兼顾纹理成型的均匀性、接触摩擦力的稳定性以及批量加工的工艺可行性。日常设备维护中经常遇到的手持调节旋钮端面、工装夹具的工件贴合定位面、防滑操作踏板的接触区域，都会用到不同纹理密度的平面滚花结构，这类结构的核心作用是通过表面规则的凹凸纹理，增大接触面之间的静摩擦系数，避免操作过程中出现打滑、施力不均的问题，同时在部分定位场景中，细密的滚花纹理还能容纳接触面间的微小杂质颗粒，保证硬接触状态下的定位精度不受异物影响。

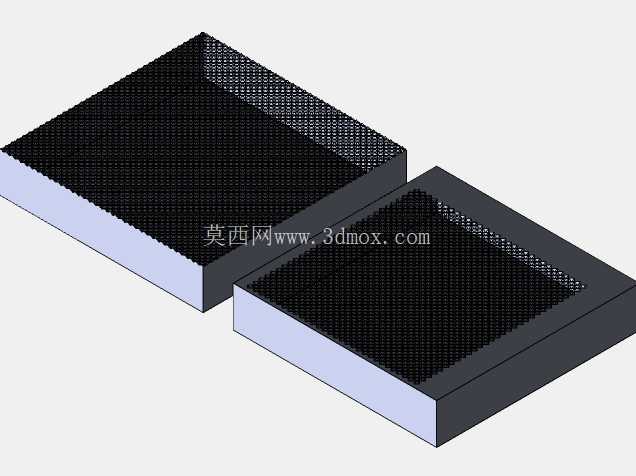

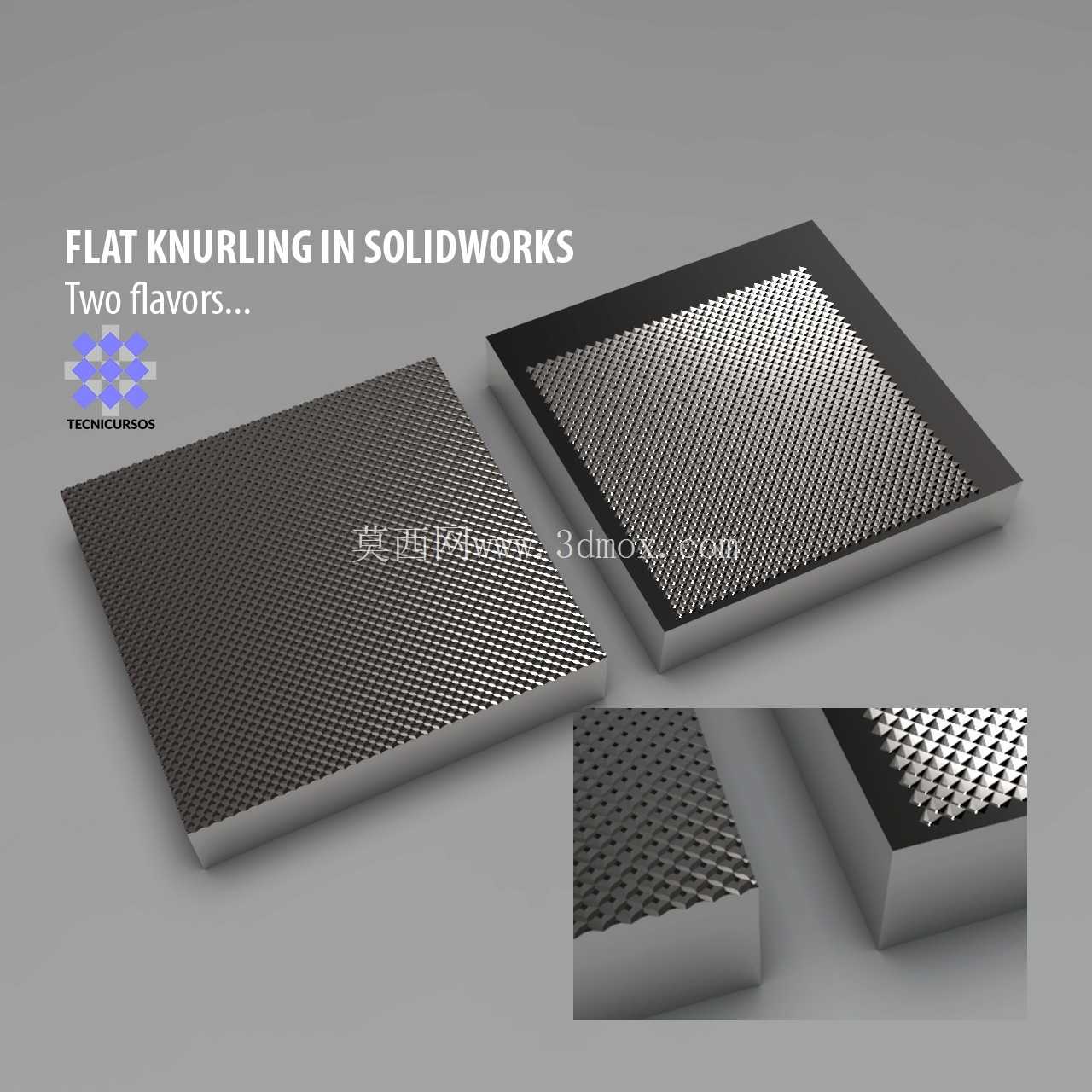

从结构设计思路来看，平面滚花的纹理排布需要结合实际受力方向调整，本次涉及的两种平面滚花风格，分别对应了不同的使用场景：第一种是交叉网纹式平面滚花，纹理呈45度交叉排布，凹凸棱边的接触点分布均匀，各个方向的摩擦系数一致性较好，适合用在需要多方向施力的操作件表面，比如旋钮的按压旋转端面、手动压板的施力面，这类场景下操作人员施力方向不固定，均匀分布的网纹可以保证任意方向接触都能获得足够的摩擦力，不会出现某个方向摩擦力不足导致的打滑问题；第二种是直纹式平面滚花，纹理沿单一方向平行排布，棱边走向与受力方向垂直，适合用在单一方向滑动摩擦的场景，比如导轨面的防滑限位条、工装定位块的止推面，这类场景下滚花只需要抵抗单一方向的滑移力，直纹结构的棱边抗剪切能力更强，长期受压磨损后仍能保持足够的止滑能力，相比网纹结构的加工难度更低，批量生产时的成型一致性更好。

在外形尺寸与安装边界的设计上，平面滚花的区域需要严格控制与安装边缘的距离，通常滚花区域距离零件安装边的最小距离不小于2mm，避免滚花加工时的边缘崩料影响零件的装配精度；滚花的纹理深度需要根据零件的基材厚度调整，对于厚度小于5mm的薄板类零件，滚花深度控制在0.3-0.5mm即可，过深的滚花会导致零件背面出现凸起变形，影响零件的平面度要求；对于厚度大于10mm的厚板类零件，滚花深度可以调整到0.5-0.8mm，更深的纹理可以容纳更多的接触杂质，同时在长期磨损后仍有足够的纹理深度保证摩擦力。设计时还需要注意滚花区域的边角处理，滚花区域的四个边角需要做R0.5以上的圆角过渡，避免滚花加工时边角处的纹理崩缺，同时也能避免操作人员接触时被尖锐棱边划伤。

从实际使用的功能特性来看，平面滚花结构不需要额外附加防滑垫片、防滑涂层等附属零件，直接在零件本体表面加工成型，不存在防滑层脱落、老化的问题，在有油污、切削液的工业环境中，滚花的凹凸纹理可以将接触面间的液体导流到纹理凹槽内，避免液体在接触面形成油膜导致摩擦力下降，这也是金属零件接触面防滑优先选用本体滚花结构的核心原因。在铸造模具的相关工装设计中，平面滚花结构常被用在模具的手动抽拉滑块操作面、模具合模定位的辅助贴合面、模具维护用的手持把手端面，这类场景下模具周边常存在脱模剂、切削液等润滑介质，普通的光滑金属面摩擦力不足，操作时容易打滑引发安全隐患，而平面滚花结构可以在带油的接触状态下仍保持足够的摩擦力，保证操作的稳定性。

建模过程中需要注意滚花纹理的阵列逻辑，网纹滚花可以通过两个方向的单条纹理特征交叉阵列实现，阵列时需要控制纹理的间距误差在0.02mm以内，避免纹理排布不均导致的接触摩擦力差异；直纹滚花可以通过单方向的线性阵列实现，阵列方向需要与零件的受力方向严格垂直，角度偏差控制在1度以内，否则会导致直纹棱边的抗剪切能力下降，长期受力后出现棱边倒伏的问题。同时建模时需要注意滚花特征与零件基体的布尔运算逻辑，避免出现零厚度几何体、特征自相交等建模错误，保证后续工程图导出、数控加工编程时的特征可识别性，对于需要开模铸造的零件，平面滚花的拔模角度需要设置在3-5度，保证铸造脱模时纹理不会被拉伤，同时脱模方向需要与滚花的棱边走向平行，避免脱模时纹理出现卡滞。
