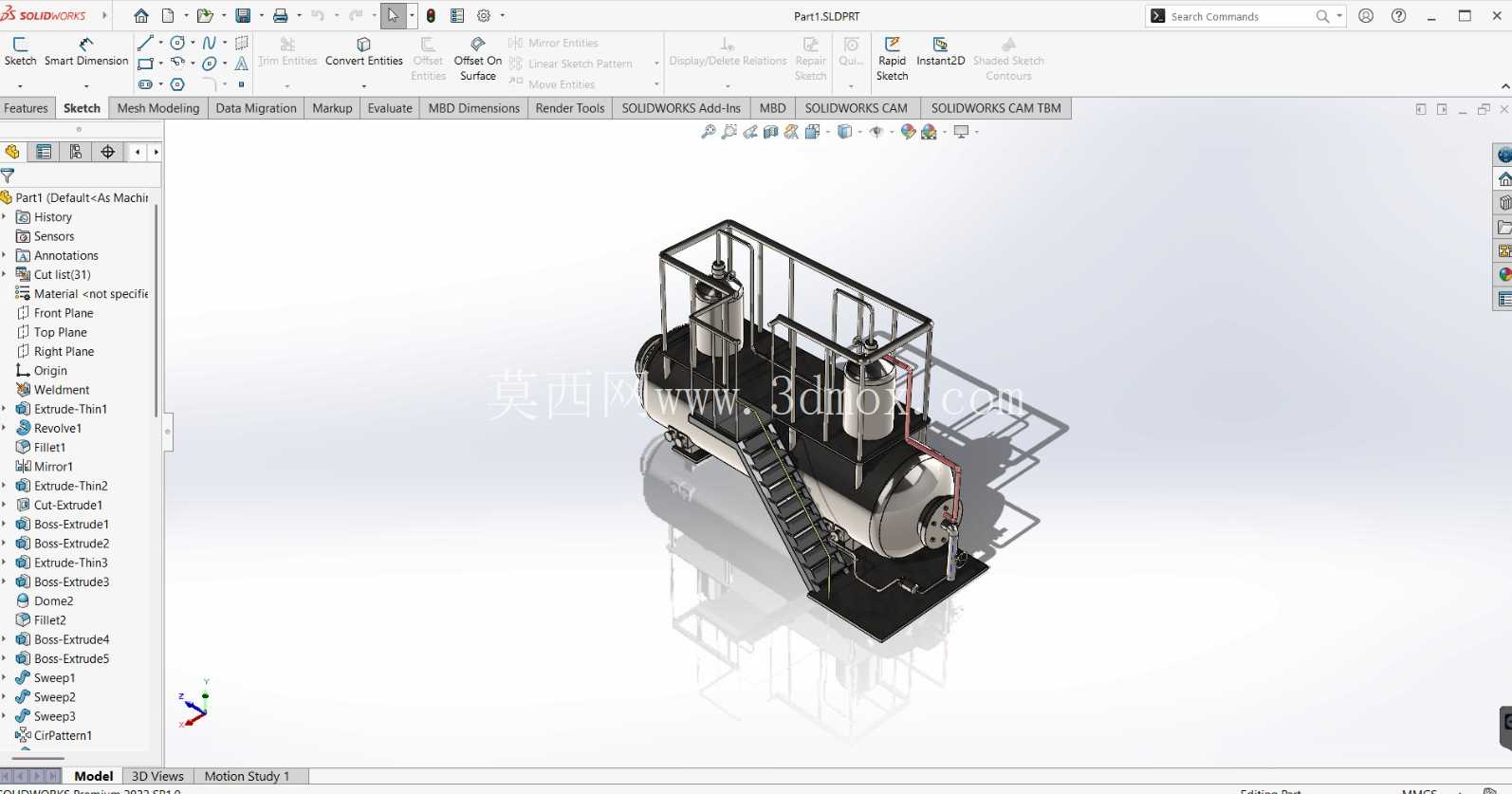

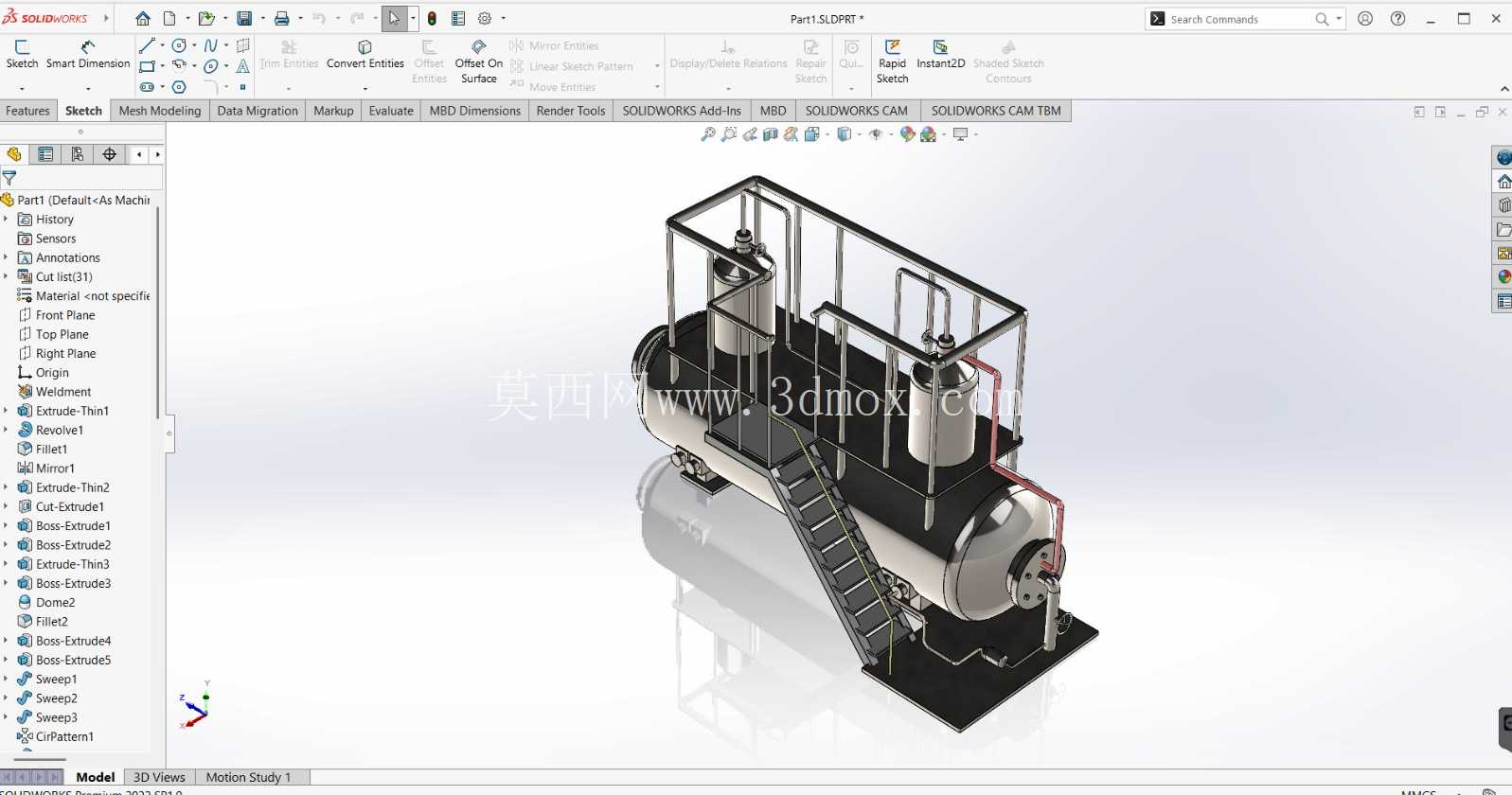

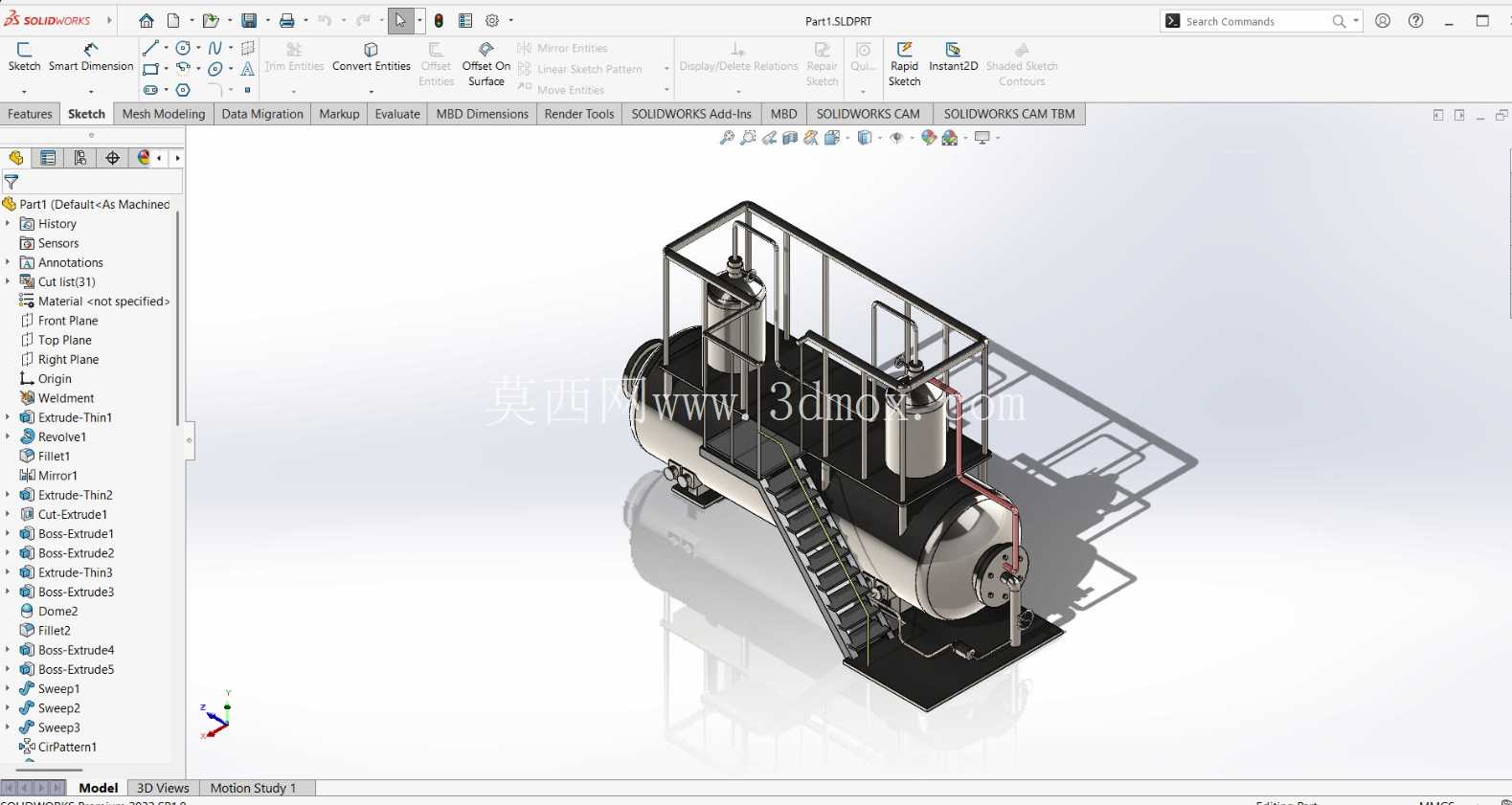

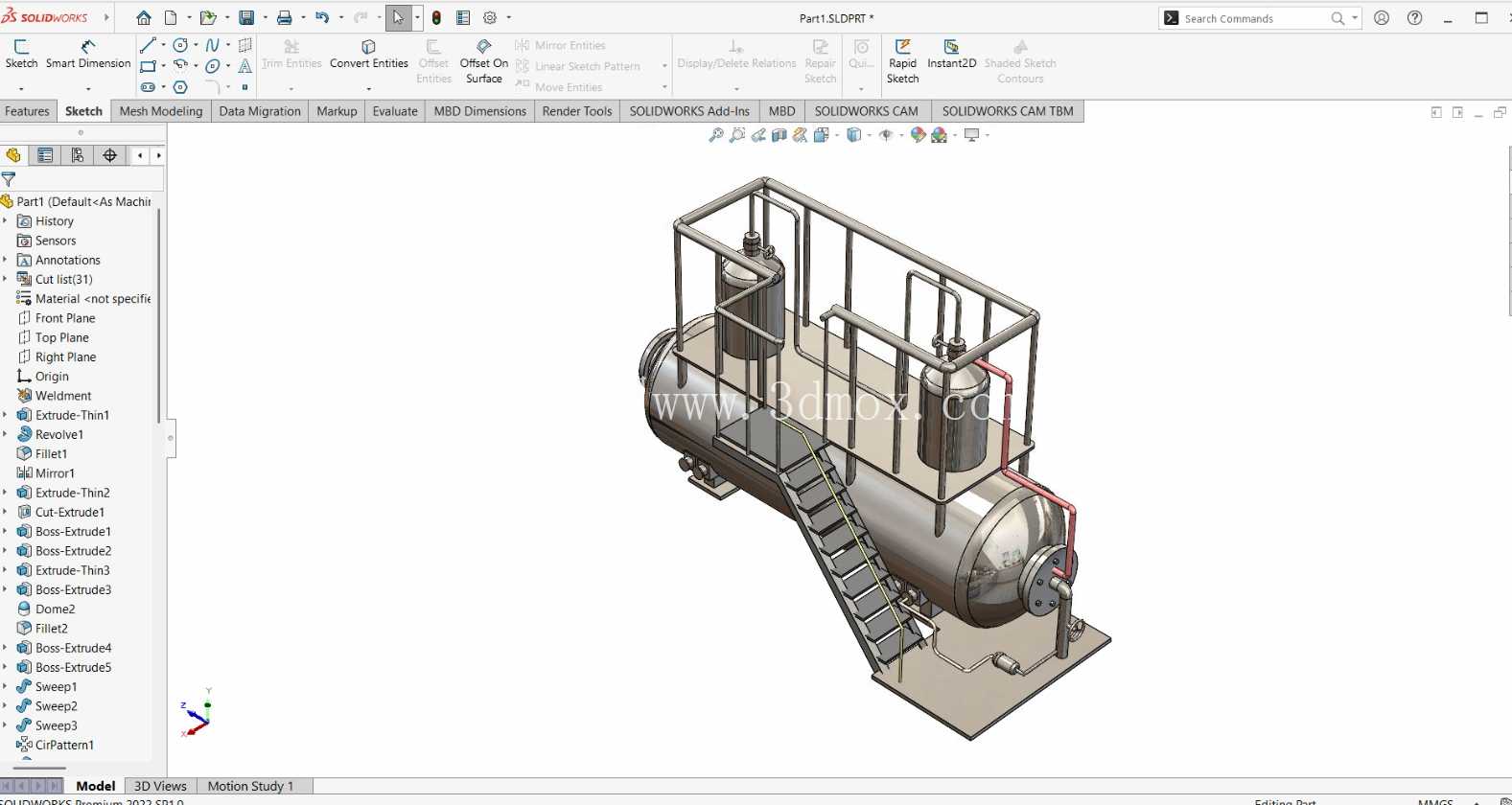

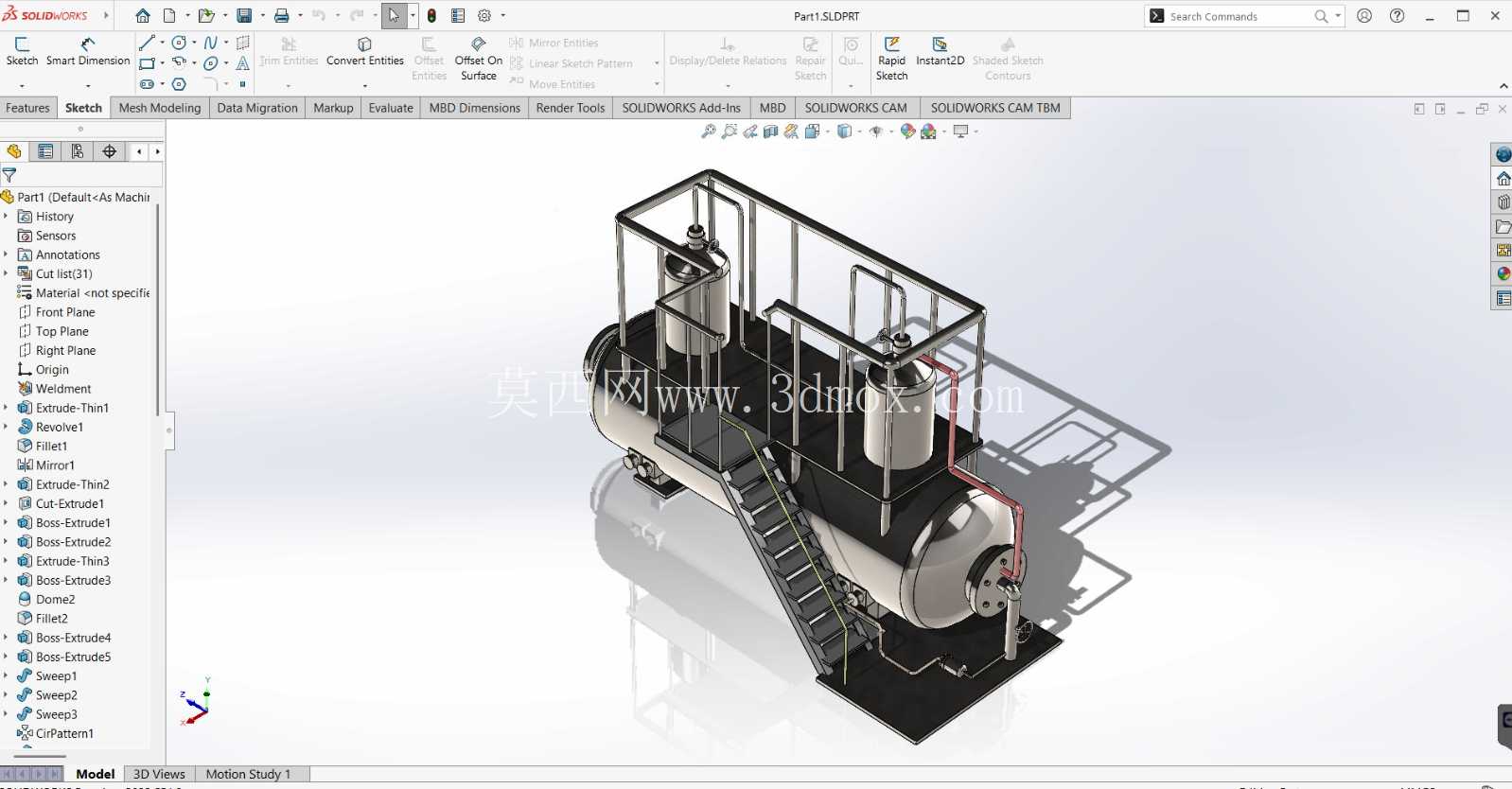

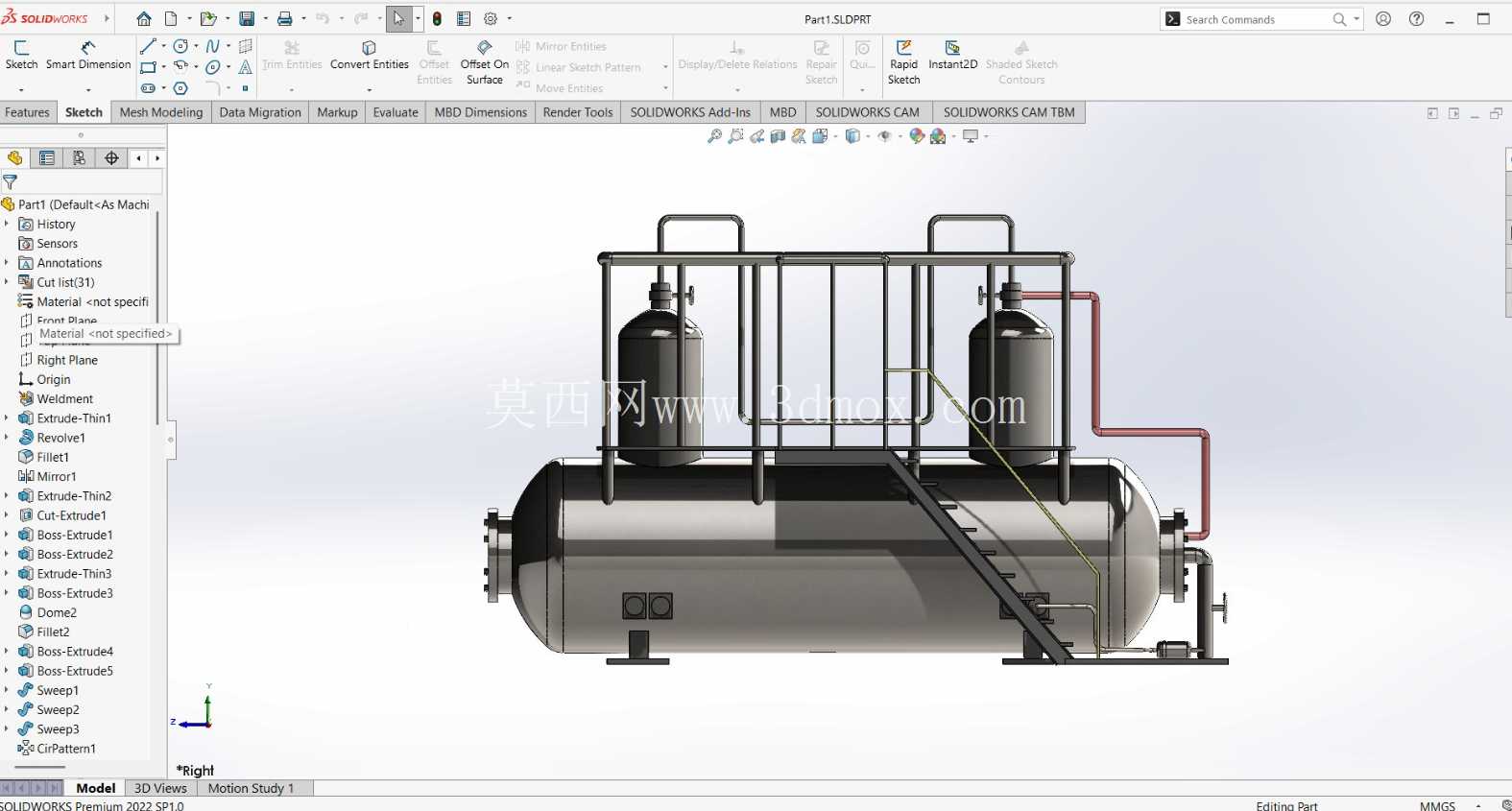

卧式工业压力容器锅炉结构设计

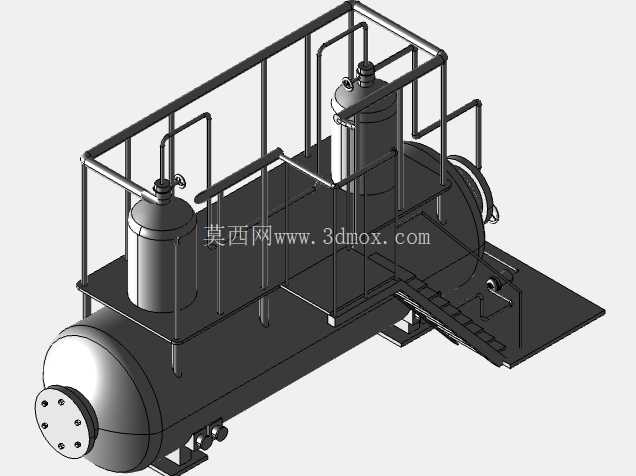

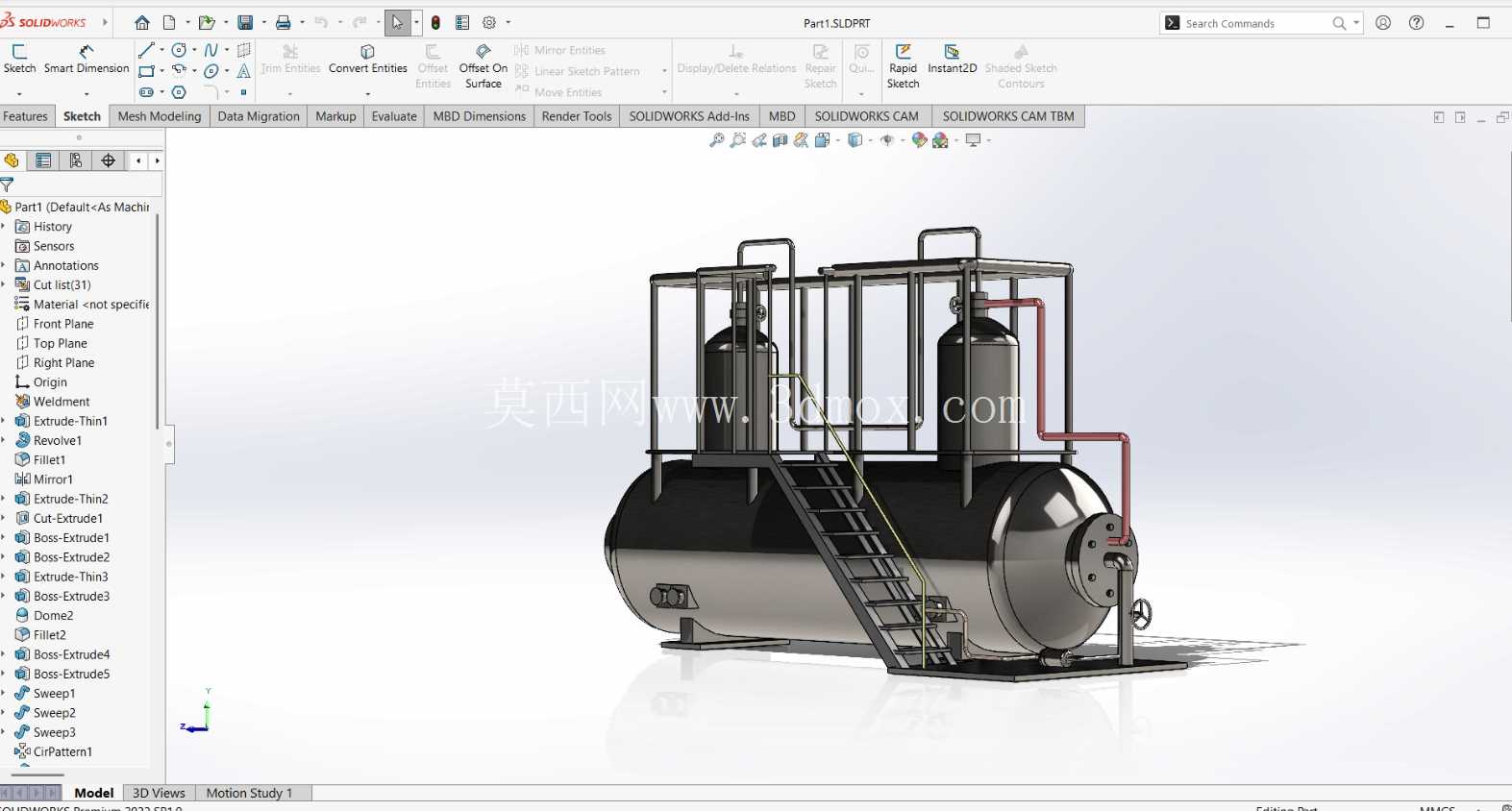

　　在火力发电厂的汽水系统中，这类卧式承压容器是核心的蒸汽发生载体，同时在石油炼化、精细化工生产场景里，也承担着加压流体的密闭储存、介质换热缓冲的功能，区别于立式储罐的占地特性，卧式布局更适配厂房层高受限、需要沿管线走向排布的安装场景。从结构设计逻辑来看，主体采用带圆顶封头的圆柱形筒体，这种构型并非随意选择，圆柱段的环向应力分布均匀，配合椭圆形封头的过渡结构，能在同等壁厚条件下承受更高的内部工作压力，避免直角结构带来的应力集中开裂风险，筒体上预留的多组接管接口，分别对应介质进料、蒸汽输出、安全泄放、液位检测、排污清理的功能需求，每一处接口的位置都经过操作可达性校验，避免后期运维时出现操作空间不足的问题。

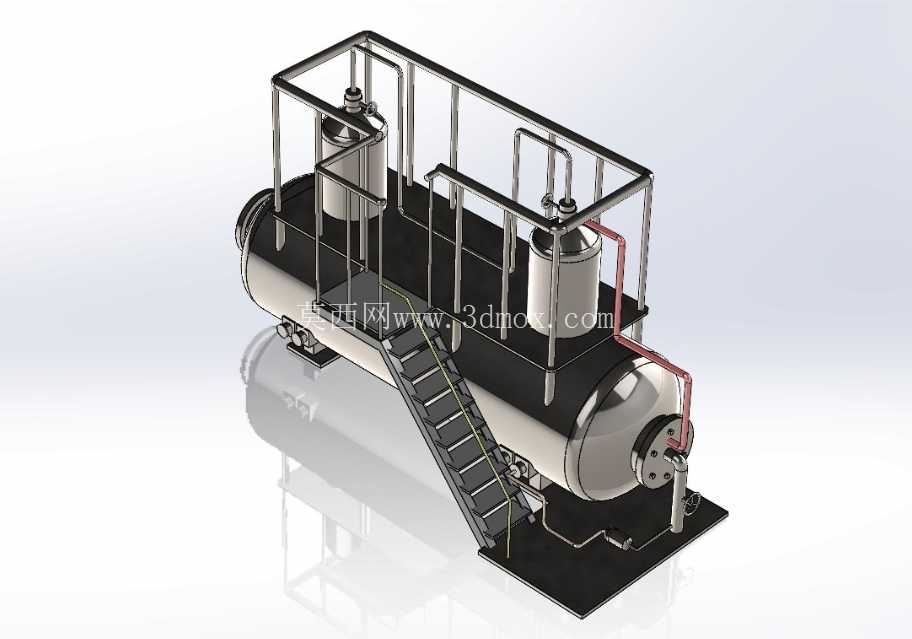

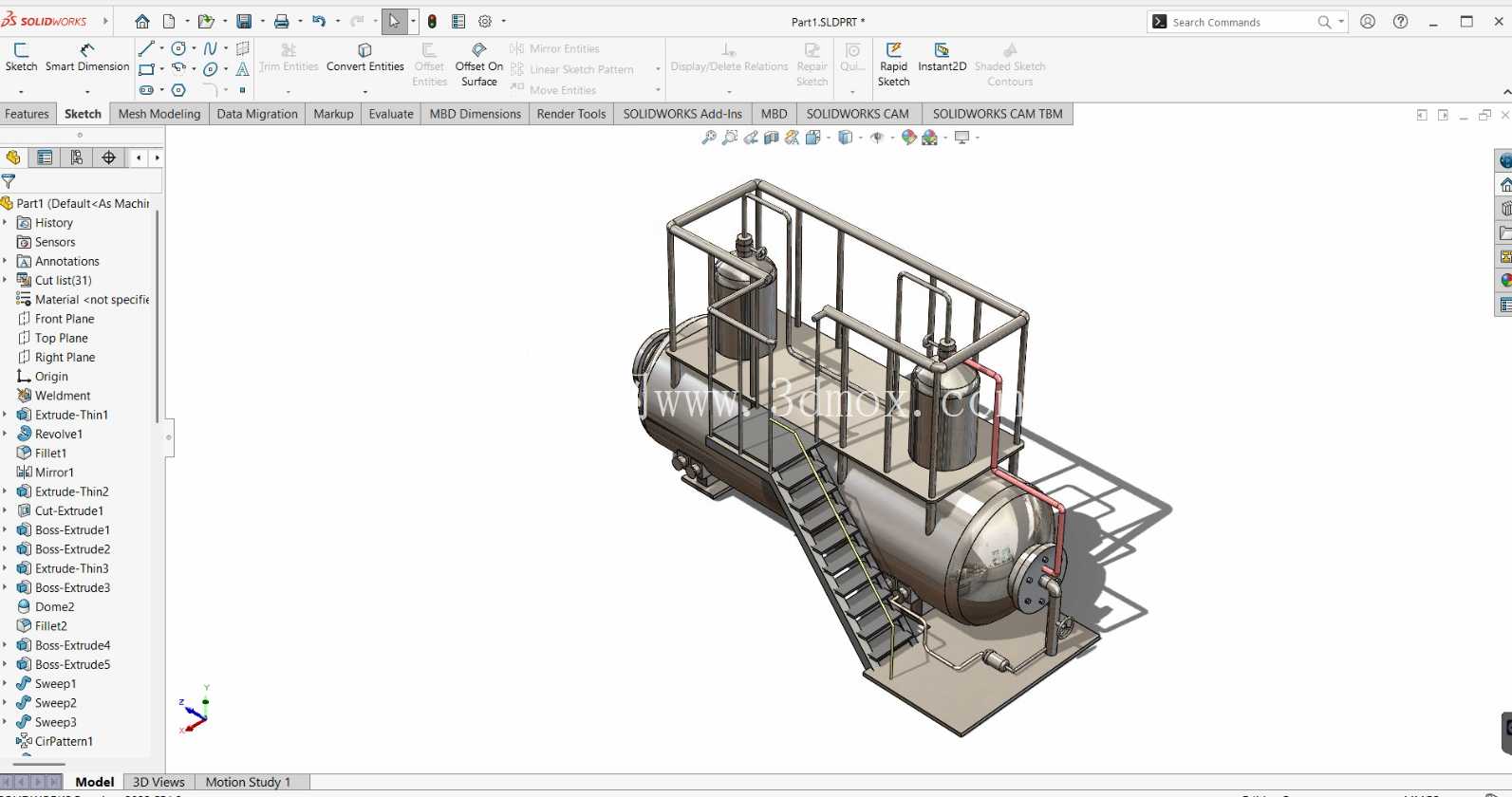

　　设备配套的操作平台与斜梯设计，完全贴合现场巡检的动线要求，平台护栏的高度、横杆间距符合工业操作平台的安全规范，斜梯的踏步倾角控制在45度以内，踏步表面做防滑结构处理，方便运维人员携带工具登上平台完成阀门操作、仪表读数、易损件更换等日常工作，平台下方预留的净空高度，能够满足底层管线排布、小型巡检设备通行的需求。筒体上集成的两组立式附属罐体，分别承担汽水分离、介质过滤的功能，连接的管线采用标准化的管法兰连接结构，方便后期拆卸检修，管线的排布沿筒体与平台的支撑结构走线，避免出现悬空管线过长带来的振动疲劳问题，末端的喷嘴、阀门配件都按照实际工业产品的尺寸比例建模，细节处的法兰螺栓、密封面结构都做了还原，能够直接用于设备布置的干涉检查、运维流程的模拟演示。

　　从安装边界来看，设备底部采用两组鞍式支座支撑，支座的地脚螺栓孔位置、间距都按照常规卧式容器的安装标准设计，能够适配常规的混凝土设备基础，整体设备的长度、直径、平台高度的比例关系，符合同规格工业压力容器的实际尺寸范围，在厂房布置时可以直接参考模型的外轮廓尺寸预留安装空间，不需要额外做比例缩放调整。设计过程中优先考虑了结构的合理性，所有承压部件的壁厚、接管的补强结构都参考了承压设备的设计规范，避免出现结构强度不足的设计缺陷，平台与筒体的连接采用焊接支座结构，连接位置避开了筒体的主焊缝区域，减少焊接应力对筒体强度的影响，爬梯与平台的连接位置做了加强筋处理，能够承受运维人员的动载荷冲击。

　　这类模型除了用于三维建模的结构参考外，也可以用于新员工的设备结构培训，帮助运维人员快速熟悉设备的各个部件位置、功能分区，在做厂区三维数字化布置时，也可以直接导入模型完成整体布局的校验，检查设备与周边管线、厂房结构的安全间距是否符合规范要求，避免后期施工时出现碰撞干涉的问题。
