热成型工艺用冲孔站块结构设计

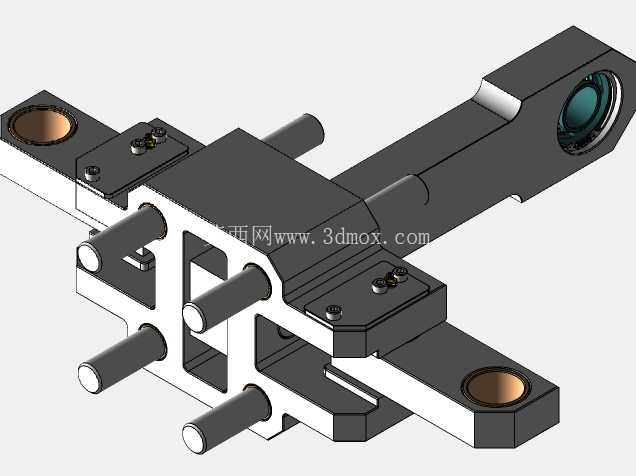

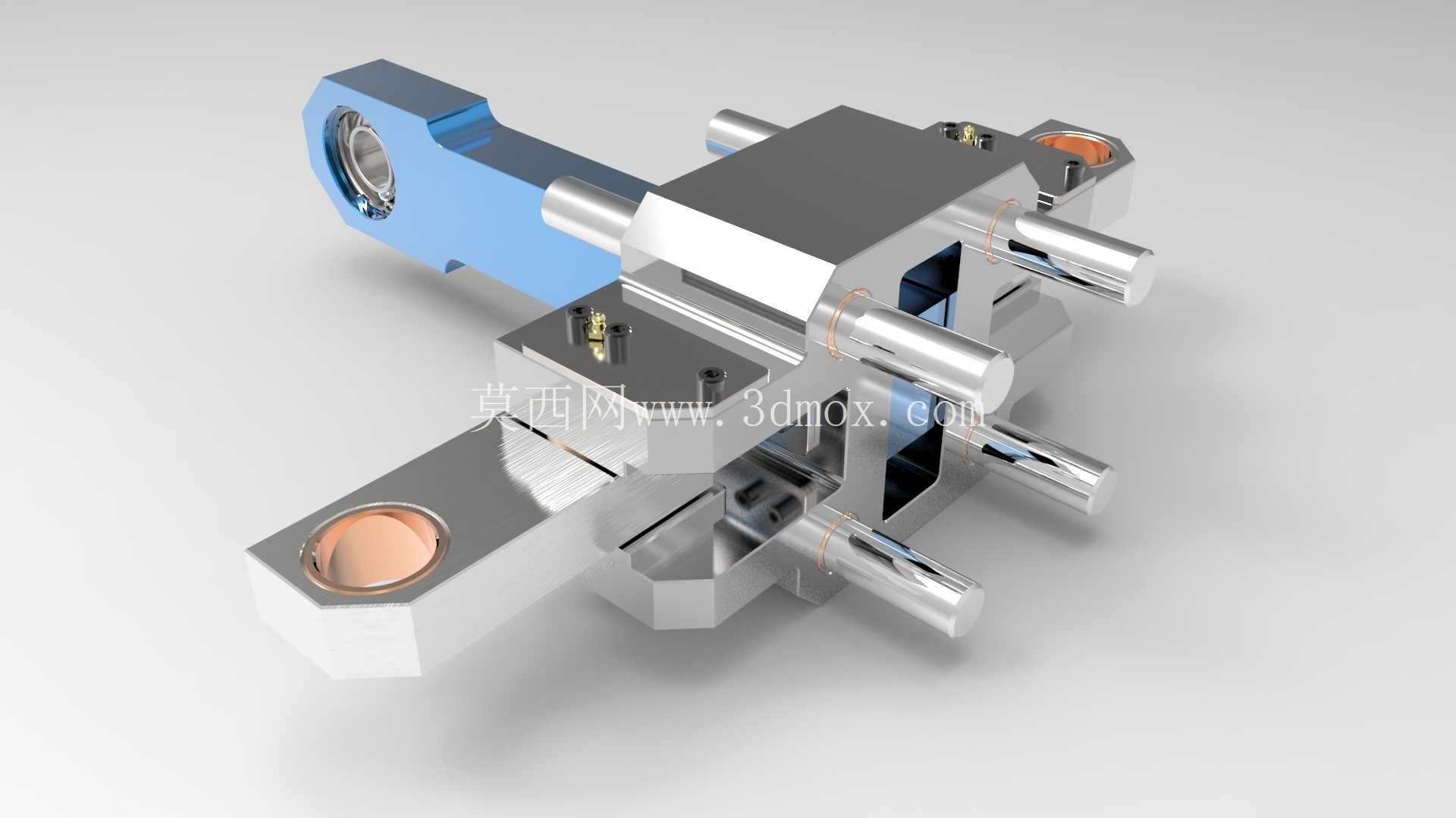

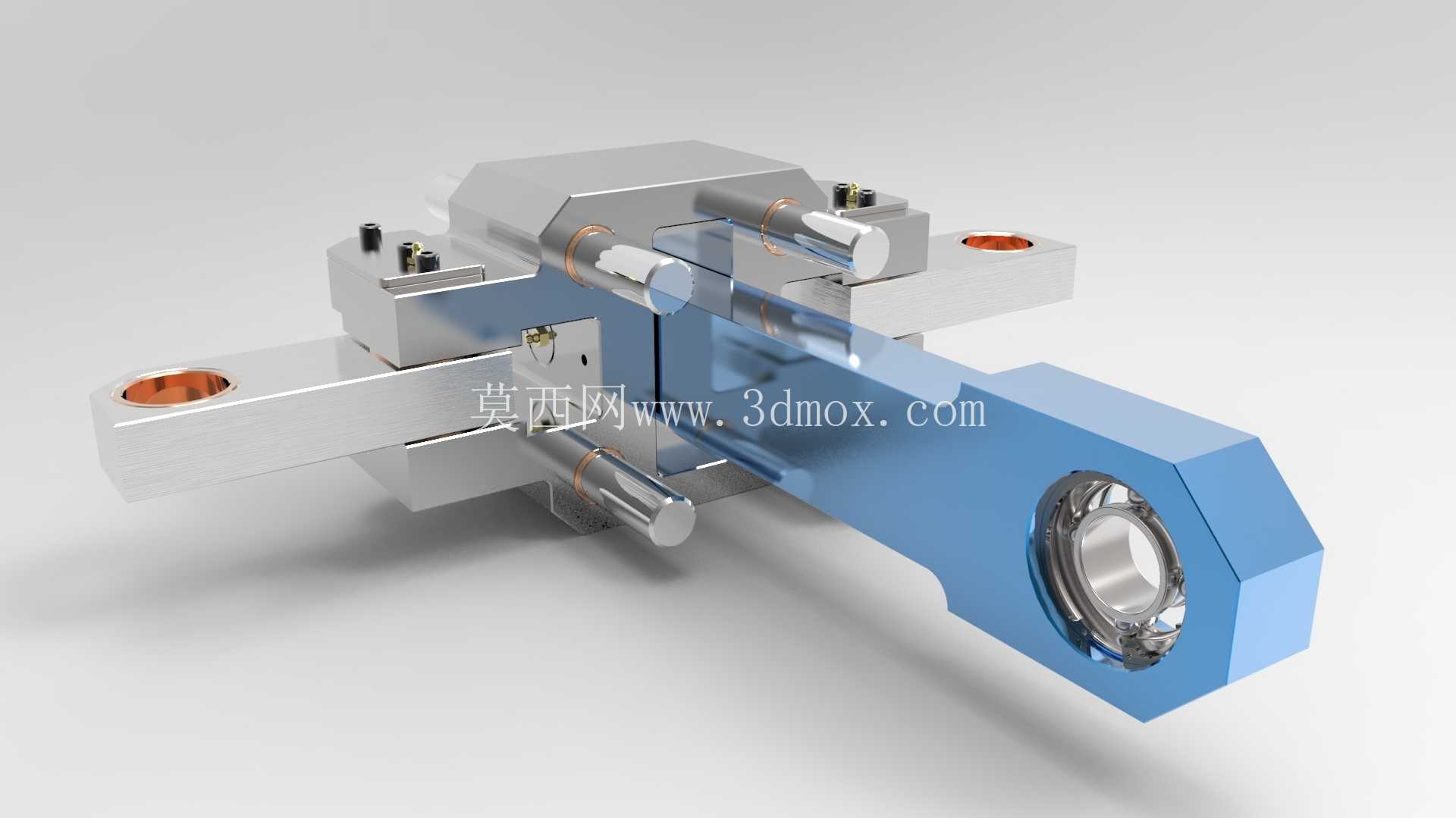

　　这套冲孔站块结构主要配套热成型生产线使用，针对RV53B类零件的热态冲孔工序设计，在实际生产场景中，承担热坯料输送到位后的精准冲孔作业，是热成型冲压工位的核心执行工装组件。从结构布局来看，整套组件采用模块化拼接思路，主体承载块采用高耐热合金钢材加工，适配热成型工况下600-800摄氏度的持续工作温度，避免长期受热产生形变偏移，保证冲孔位置的重复定位精度。组件侧部延伸的蓝色连接臂为动力输入衔接端，内部镶嵌自润滑铜套，与生产线的摆臂驱动轴直接配合，安装时需保证连接臂内孔与驱动轴的同轴度公差控制在0.02mm以内，避免传动过程中出现卡滞或偏载。

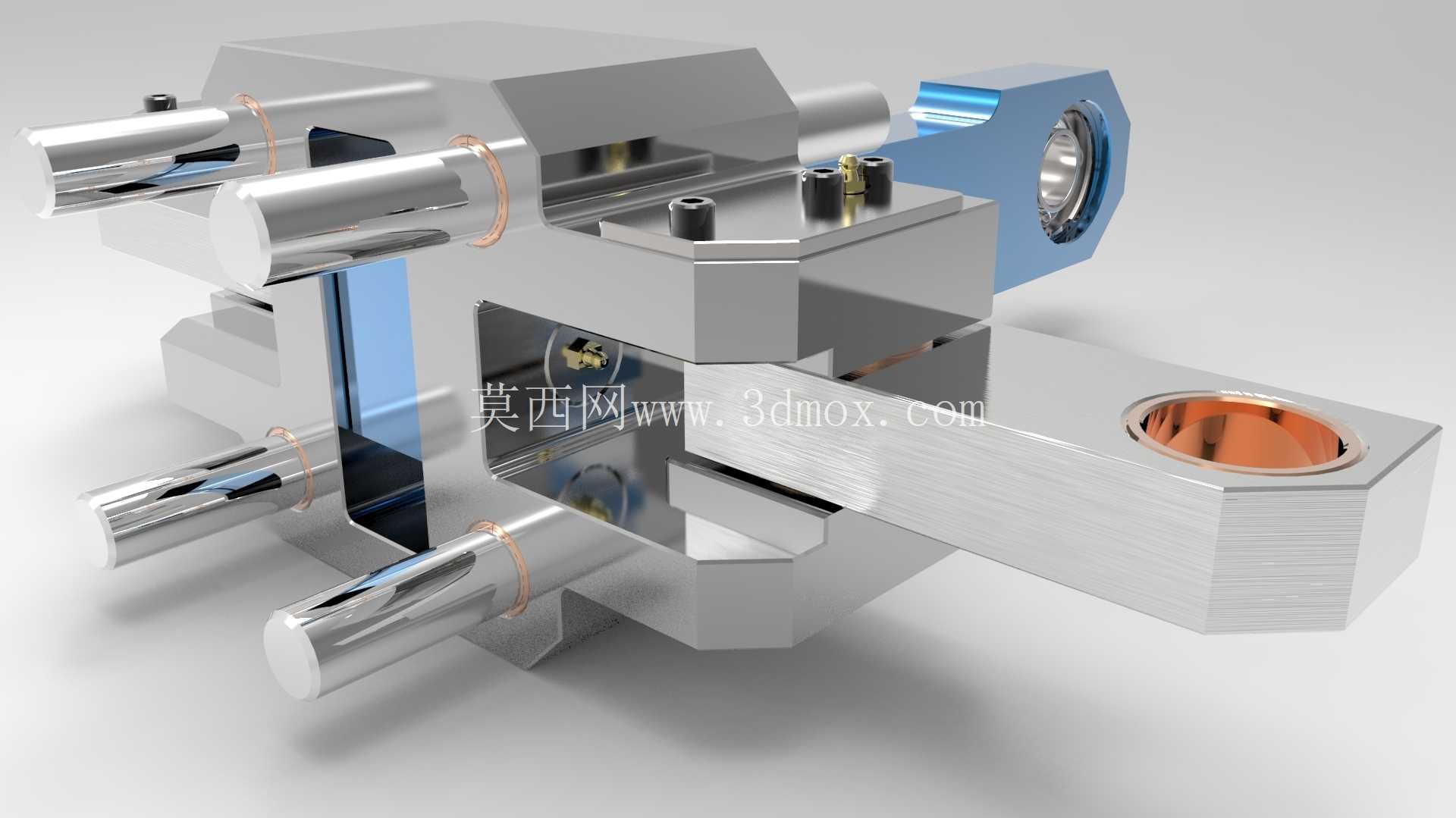

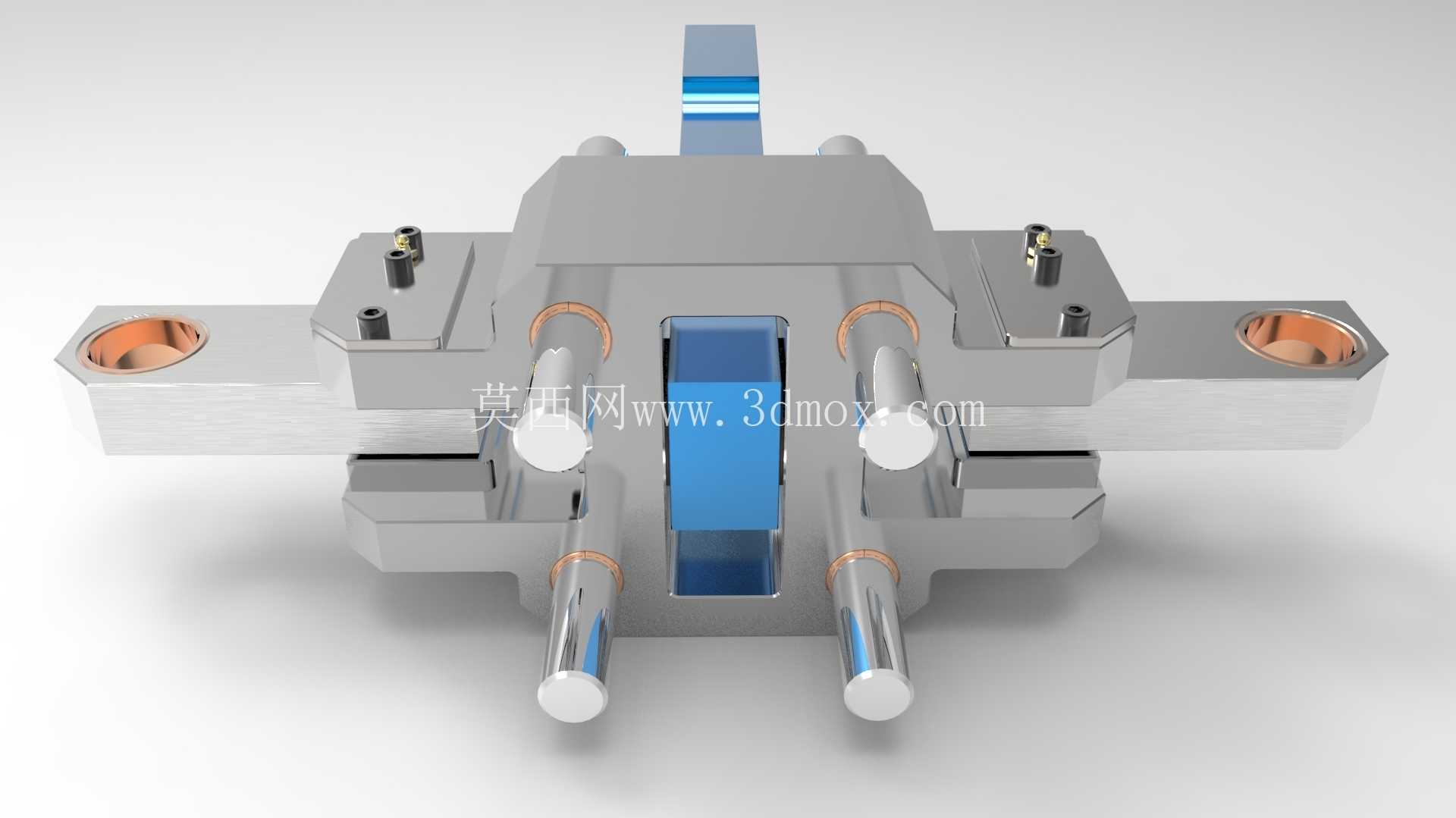

　　主体块上平行布置的多根导向轴采用镀铬硬化处理，表面硬度达到HRC58-62，与主体块内的线性导套配合，冲孔作业时的滑动行程控制在45mm，导向轴的伸出端设置有限位卡簧槽，安装时需匹配对应规格的轴用挡圈，防止冲程超限导致组件脱开。两个铜质镶套分别布置在组件的上下定位端，与生产线的定位销配合实现工位快速定位，镶套与安装孔采用过盈配合，过盈量控制在0.015-0.025mm，长期使用磨损后可单独更换镶套，无需更换整个主体块，降低工装维护成本。设计过程中充分考虑热态工况下的热膨胀余量，各滑动配合面预留0.03-0.05mm的热胀间隙，避免高温下零件膨胀导致滑动副卡死。

　　主体块内部集成了冲孔凹模镶块安装位，可根据不同冲孔规格快速更换对应凹模，无需拆解整个站块组件，适配多规格RV53B系列零件的生产需求。安装边界方面，整套组件总长度控制在280mm，宽度120mm，高度110mm，安装时需保证组件底面与生产线安装基座的平面度公差不大于0.03mm，连接臂的驱动端中心高与生产线动力输出轴中心高偏差不超过0.1mm。组件上的紧固螺丝采用内六角耐热螺栓，拧紧力矩按照M6螺栓12N·m、M8螺栓25N·m的标准执行，防止高温下螺栓预紧力衰减导致组件松动。

　　实际生产过程中，该站块随生产线摆臂做往复摆动，待热坯料输送到定位工位后，导向轴带动冲孔凸模下行完成冲孔作业，单次冲孔作业节拍可控制在2秒以内，配合生产线的连续送料节奏，可实现单班次8000件以上的稳定生产。结构设计上规避了传统一体式冲孔工装的维护难题，所有易损件均采用镶拼式结构，现场维护时无需将整个工装从生产线上拆下，仅需拆解对应部位的压盖即可更换导向轴、铜套、凹模镶块等易损零件，大幅缩短停机维护时间。导向轴的润滑采用耐高温锂基脂，每连续生产8小时需通过注油孔补充一次润滑脂，保证滑动副在高温环境下的润滑性能，避免干摩擦导致零件过早磨损。定位铜套的内孔设计有排屑倒角，冲孔过程中产生的少量氧化皮可顺着倒角排出，不会堆积在定位孔内影响定位精度。整套结构的受力点均做了圆角过渡处理，避免应力集中导致的块体开裂，尤其是连接臂与主体块的衔接部位，采用R5的圆角过渡，同时增加了加强筋结构，可承受冲孔时最大12kN的冲裁力，长期使用不会出现衔接部位断裂的问题。
