手动G型夹持工装结构设计

在机械加工、木工装配、工件粘接固定、焊接定位等多类作业场景中，手动夹持工具都是不可或缺的辅助工装，G型夹作为其中应用范围极广的品类，凭借结构简单、夹持力稳定、操作便捷的特性，在小尺寸工件的临时固定、多零件粘接压紧、焊接对位夹持、装配过程辅助定位等环节承担着核心作用。日常作业里，不管是金工车间里小型零件的钻孔定位固定，还是木工制作中板材拼接的临时压紧，或是维修场景里零部件的对位夹持，G型夹都能快速提供稳定的夹持力，避免工件在作业过程中出现位移、错位，保障加工或装配的精度。

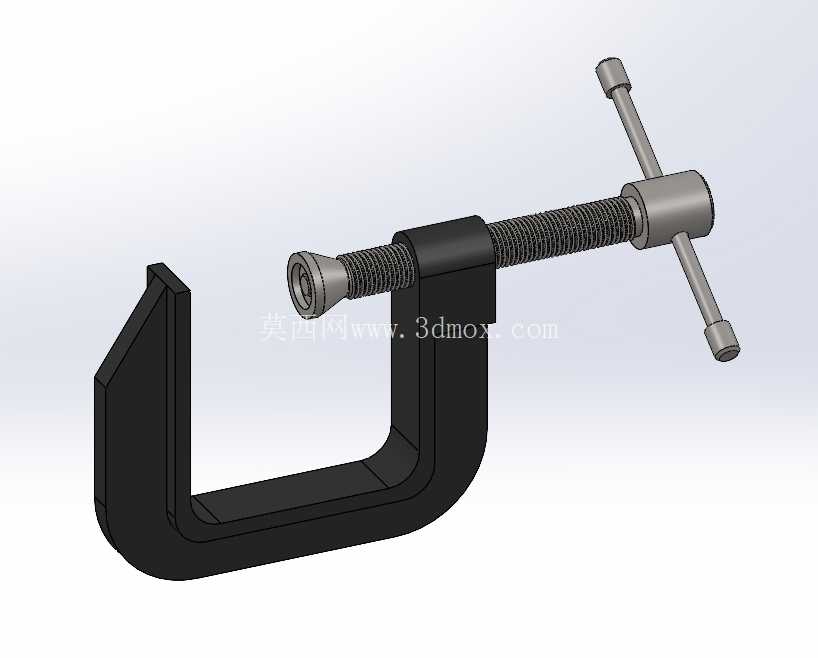

这款G夹的整体结构采用经典的C型架体配合梯形丝杆传动的设计逻辑，架体部分为一体式C形开口结构，开口端一侧设置固定夹持面，另一侧通过螺纹配合装配带T型手柄的传动丝杆，丝杆端部设置活动压头，通过转动T型手柄带动丝杆沿架体的螺纹孔轴向进给，推动活动压头向固定夹持面靠近，从而实现对开口范围内工件的夹紧固定。从结构设计的角度来看，C型架体的截面尺寸经过受力校核，在保证整体开口行程满足常规小尺寸工件夹持需求的前提下，尽可能控制架体的整体重量，避免工装过重增加操作负担，同时架体的受力路径经过优化，从活动压头的受力点沿C型臂传递到固定夹持端，应力分布均匀，不会出现局部应力集中导致架体变形甚至断裂的问题，能够承受丝杆进给产生的额定夹持力而不发生塑性形变。

丝杆部分采用梯形螺纹传动，这类螺纹具备良好的自锁性能，当夹持力达到作业需求后停止转动手柄，螺纹副的自锁特性可以保证夹持力不会出现自发衰减，即使在长时间持续夹持、工件受轻微振动的工况下，也能维持稳定的夹持状态，不会出现松脱的问题。丝杆端部的活动压头采用端面接触设计，压头与丝杆端部为活动连接，在夹紧工件时压头可以自适应贴合工件的被夹持表面，即使工件表面存在轻微的角度偏差，也能保证压头与工件表面充分接触，避免点接触或线接触导致的工件表面压痕、夹持力分布不均的问题，同时也能防止夹持过程中工件出现滑移。T型手柄的设计充分考虑了手动操作的施力特性，横杆长度经过优化，操作人员无需借助额外工具，仅靠手部转动手柄就能获得足够的夹紧力矩，同时手柄两端做了圆滑处理，长时间操作也不会出现硌手的问题，提升操作的舒适度。

从安装与使用边界来看，这款G夹不需要额外的固定安装基础，属于便携式手动工装，操作人员可以根据作业需求随时移动到不同工位使用，其开口行程覆盖了日常小型工件夹持的常用尺寸范围，最大夹持深度可以满足常规厚度工件的夹持需求，整体外形尺寸紧凑，即使在狭窄的作业空间内也能正常操作使用。在实际使用过程中，需要注意被夹持工件的厚度不能超过架体的最大开口行程，同时夹持时要保证工件处于固定夹持面与活动压头的中心区域，避免偏载导致架体受力不均产生变形，另外丝杆的螺纹部分需要定期做润滑维护，减少螺纹副的磨损，延长工装的使用寿命。

在建模练习层面，这款G夹的结构涵盖了一体式异形架体建模、梯形螺纹参数化建模、活动压头的配合结构设计、手柄与丝杆的装配关系处理等多个常见的机械建模知识点，架体部分可以通过草图绘制C型轮廓后拉伸切除的方式完成主体建模，再对边角做倒圆角处理消除应力集中的结构特征；丝杆部分的梯形螺纹可以通过螺旋线扫描切除的方式实现，要注意螺纹牙型的参数符合梯形螺纹的标准规范，保证与架体上螺纹孔的配合间隙合理；装配过程中需要处理好丝杆与架体螺纹孔的同轴度配合、活动压头与丝杆端部的转动配合、T型手柄与丝杆端部的垂直装配关系，通过装配约束还原实际产品的运动逻辑，转动手柄时可以模拟丝杆的进给动作，验证结构的运动合理性。这类基础工装的建模练习，能够帮助建模初学者熟悉常见机械结构的建模逻辑，掌握螺纹配合、活动连接结构的装配方法，理解手动工装的受力设计思路，为后续更复杂的工装设备建模打下扎实的基础。
