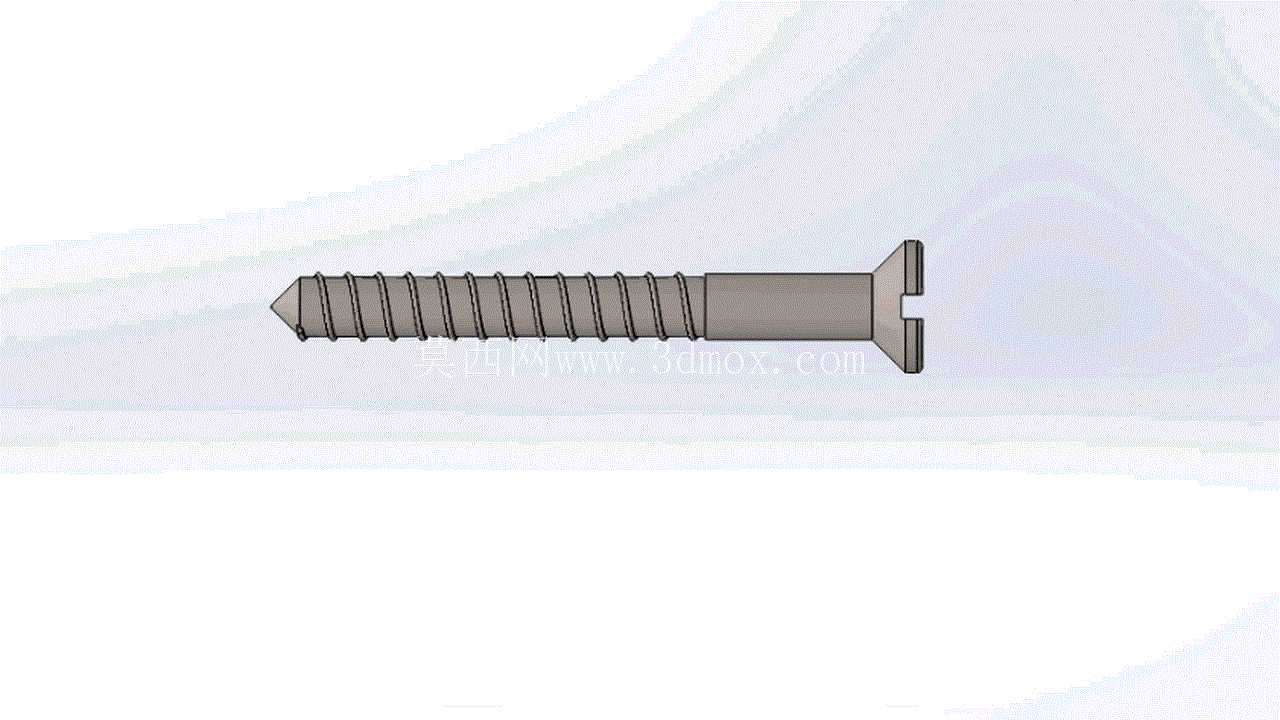

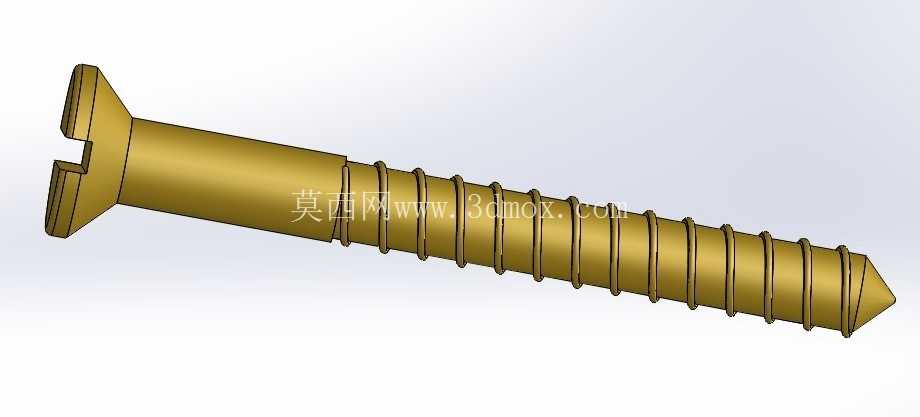

一字槽沉头自攻螺钉结构设计

这款一字槽沉头自攻螺钉，是日常轻载紧固场景里应用极广的连接件，在木质家具装配、薄金属板拼接、塑料壳体固定这类不需要预先攻丝的作业里，它的出场率远高于其他机丝类紧固件。做结构设计的时候，最先要敲定的是沉头部分的锥角参数，常规沉头螺钉的头部锥角统一取90度，这个角度是为了适配工件上预先加工的90度锥形沉孔，装配完成后螺钉头部能完全埋入工件表面，不会出现凸起刮蹭外部构件、影响外观平整度的问题，这点在外观要求高的消费电子外壳、家具外露面装配里尤为重要。

一字槽的槽型设计，是这款螺钉最有辨识度的结构，槽口宽度和深度的匹配度直接影响装配时的受力表现，槽口过浅会导致一字螺丝刀打滑、损伤槽口甚至工件表面，槽口过深则会削弱头部的结构强度，拧紧时容易出现头部开裂的问题。实际建模时，槽口的侧壁需要做微小的拔模斜度，方便冷镦加工时的模具脱模，同时槽口的边缘要做极小的圆角过渡，避免热处理时的应力集中导致头部脆断。

螺杆部分的螺纹是自攻螺钉的核心功能结构，和普通机螺钉的等距细牙螺纹不同，这款自攻螺钉的螺纹牙型更尖锐，牙距相对更宽，螺纹大径和螺杆光杆部分的直径差控制在合理区间，这样在拧入预制的光孔时，尖锐的牙型能直接挤压被连接件的材质，在孔壁上挤压出匹配的内螺纹，不需要额外的攻丝工序，大幅提升装配效率。螺杆靠近头部的位置预留了一小段光杆，这段光杆的作用是在螺钉拧入到位后，光杆部分可以穿过上层被连接件的通孔，避免螺纹卡在上层板材里，保证两个被连接件能紧密贴合，不会出现因为螺纹咬合导致的装配间隙。

末端的锥形导向头设计，是为了让螺钉在拧入初始阶段能快速对准预制孔，不需要额外的扶正定位，锥形部分的长度和锥度经过反复校核，既不会因为锥度过大导致初始拧入阻力过高，也不会因为锥度过小失去导向作用。实际选型时，这款1.5英寸长度的螺钉，适配的总连接厚度在25mm到32mm之间，预制孔的直径需要根据被连接件的材质调整：如果是松木、密度板这类木质材料，预制孔直径取螺纹小径的70%左右即可，既能保证足够的咬合力，也不会因为拧入阻力过大导致木材开裂；如果是ABS、PC这类塑料件，预制孔直径可以适当放大到螺纹小径的80%，避免塑料件应力开裂；如果是0.5mm到1mm厚度的薄钢板，预制孔直径取螺纹小径的90%，保证螺纹能在钢板孔壁挤压出足够的咬合牙型，同时不会因为孔过小导致螺钉拧入时扭断。

从装配适配性来看，一字槽的设计虽然在电动工具装配时的对中性不如十字槽，但在手动装配、狭小空间作业的场景里，一字螺丝刀的通用性更强，不需要匹配特定规格的十字批头，日常维护拆装时的便利性更高。头部的厚度设计也经过考量，在保证沉头完全埋入工件的前提下，头部厚度足够承受拧紧时的扭矩，不会出现头部拧穿的问题。建模过程中，螺纹部分采用螺旋扫描切除的方式生成，牙顶和牙底都做了微小的圆角处理，还原实际冷镦加工后的螺纹形态，避免建模时出现尖锐棱边导致的应力集中误判，同时整个模型的装配基准统一在沉头的锥面中心轴线上，方便在装配体里直接通过孔位同轴、沉台面重合的约束完成装配，不需要额外的基准面调整。

在实际应用场景里，这类螺钉常被用于配电箱外壳固定、木质踢脚线安装、小家电塑料壳体拼接、薄金属通风管道连接等场景，不需要配合螺母使用，单侧就能完成紧固作业，对于无法触及背面的封闭腔体结构装配尤为适用。设计时还要注意，螺纹部分的长度要超过下层被连接件的厚度至少3个牙距，保证足够的咬合圈数，避免使用过程中出现滑牙脱出的问题，光杆部分的长度要略大于上层被连接件的厚度，保证紧固时上层板材能被完全压紧，不会出现松动异响。
