卧式单级离心泵整机装配结构

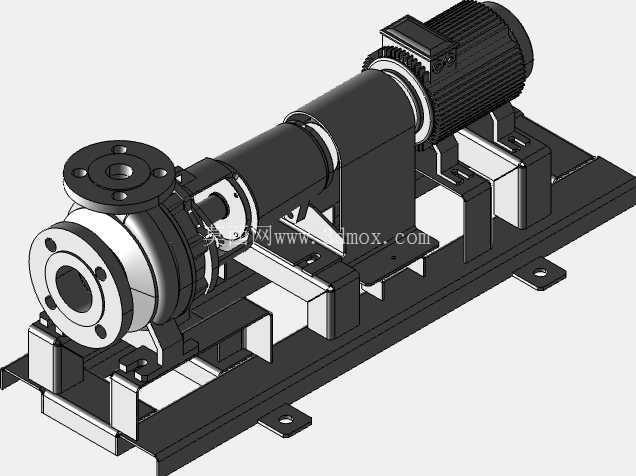

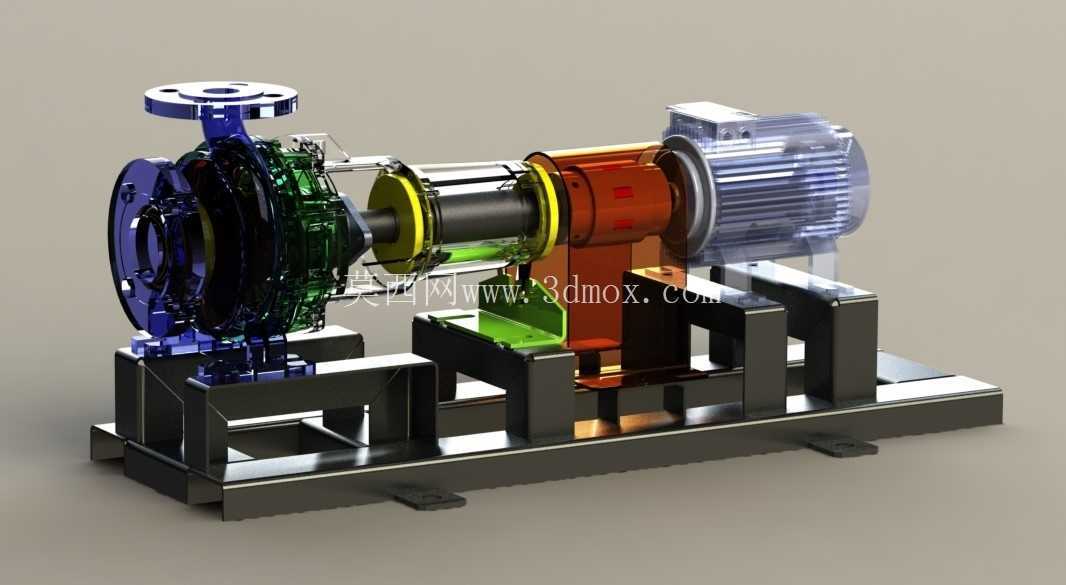

　　这套卧式单级离心泵整机结构，覆盖了泵体、叶轮、泵盖、密封腔、联轴器、轴承支撑、驱动电机以及共用底座等完整部件，适合在化工循环、冷却水输送、给排水、暖通换热、轻工流程和一般工业流体系统中作为结构认知、装配校核与选型参考对象。整机采用电机与泵体同轴布置的方式，动力经联轴器传递至泵轴，叶轮在蜗壳内高速旋转后，使介质在离心力作用下获得压力能和速度能，再经蜗壳流道汇集、扩压后由出口法兰送出。入口侧采用轴向吸入形式，出口位于泵体上部，法兰端面保留螺栓孔与密封面，便于与管道系统对接；这种布置有利于改善吸入条件，降低入口阻力，也方便现场管路沿水平和竖直方向展开。

　　从结构拆分来看，泵壳部分承担承压、导流和安装基准作用，内部蜗壳流道需要与叶轮出口宽度、隔舌位置及法兰通径保持协调。若流道扩张过急，液流容易出现脱流和局部涡流；若隔舌间隙过大，容积损失会增加，间隙过小则可能在装配偏差或运行振动时产生擦碰。建模时应重点控制叶轮外径、叶片出口角、泵腔壁厚、法兰密封面以及地脚支承面之间的相对关系。叶轮作为核心作功零件，通常包含前盖板、后盖板、叶片和轮毂，轮毂与泵轴之间通过键或等效止动结构传递扭矩；前后口环位置应与泵体耐磨环形成合理径向间隙，既限制高压介质回流，又避免热膨胀和轴挠度造成接触。

　　轴系设计不能只关注外形。泵轴跨越叶轮、机械密封、轴承和联轴器，载荷包括液压径向力、转子自重、联轴器对中误差以及启动瞬间扭矩波动。轴承支承跨距、轴径变化和悬臂端长度会直接影响挠度，若悬臂过长，密封处跳动量增大，机械密封端面容易早期泄漏。机械密封安装在泵盖与轴套之间，需要保留冲洗、放气和拆装空间；密封腔周围的台阶、压盖和定位销不能与轴套发生干涉。联轴器处应留出安全护罩安装位置，柱销或弹性元件的空间也要在总装中体现，否则现场维护时会出现拆卸距离不足的问题。

　　共用底座是整机落地和对中的关键。底座采用焊接框架形式，设置泵侧支承、电机侧支承以及纵向连接梁，底面预留地脚螺栓孔。泵脚和电机脚的加工面应尽量共面，底座刚度不足会导致灌注混凝土或紧固地脚后产生变形，进而破坏联轴器对中。现场布置时，需要在底座四周保留操作和检修空间：泵体前端应能拆出叶轮和泵盖，电机侧应能调整垫片并移开电机，联轴器上方需要安装防护罩，进出口法兰附近应预留阀门、压力表和管道支吊架位置。起重高度也要考虑，检修时转子、电机和泵盖分别需要吊装路径，不能让管道或基础挡住抽出方向。

　　安装边界上，入口管路应尽量短而直，避免紧邻弯头、异径管或阀门造成偏流；出口侧通常设置止回阀和切断阀，以防水锤和倒转。底座地脚位置、法兰外径、电机外廓长度和泵轴中心线高度是三维布置中最容易与厂房基础、管线桥架冲突的参数。建模练习时，可先按轴线建立骨架，确定吸入法兰、排出法兰、轴中心线、底座底面和电机中心线，再自顶向下拆分零件。叶轮与蜗壳之间要保证转动间隙，轴承组件要形成可靠的轴向和径向定位，电机与泵的联轴器端面应保留规定间隙。装配完成后，应检查转子转动包络、密封件压缩方向、螺栓工具空间、润滑或加注位置以及吊装搬运姿态。通过这种整机建模，可以把流体过流部件、旋转轴系、密封结构、机架焊接件和电机安装接口串联起来理解，而不是孤立绘制单个零件。
