标准渐开线直齿圆柱传动齿轮结构

在常规机械传动系统的设计选型中，直齿圆柱齿轮是应用覆盖面最广的动力传递构件之一，这类零件的核心作用是在平行轴布局的传动链路中完成旋转运动与扭矩的稳定传递，相比斜齿轮、蜗轮蜗杆等其他齿轮传动形式，直齿轮不存在轴向分力，安装调试的容错空间更大，加工工艺成熟度高，后期维护更换成本更低，因此广泛出现在中小型减速器、机床进给机构、轻工输送设备、农用机械传动箱等场景中。

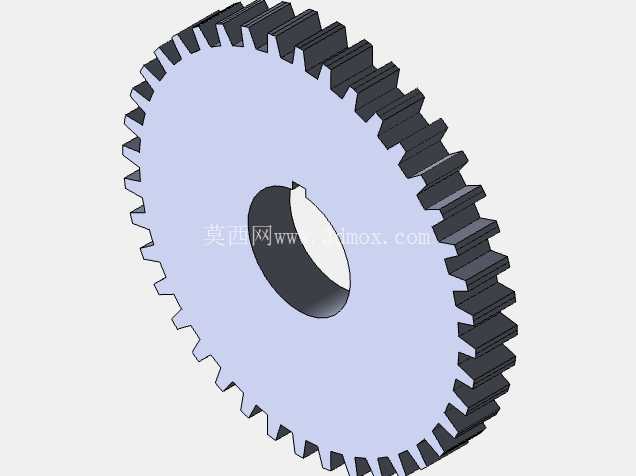

从结构设计逻辑来看，这款直齿轮采用最经典的实体辐板式结构，中心设置带键槽的安装通孔，键槽采用普通平键适配的标准开口形式，能够在装配时与传动轴形成可靠的周向固定，避免传动过程中齿轮与轴之间出现相对滑转，保证扭矩传递的稳定性。齿轮的轮齿部分采用标准渐开线齿形设计，齿顶高、齿根高均遵循通用机械传动的模数匹配规范，齿面过渡区域做了标准圆角处理，能够有效降低齿根位置的应力集中系数，避免长期交变载荷作用下出现齿根断裂的失效问题。轮缘与中心轮毂之间采用等厚度辐板连接，在保证整体结构刚性满足额定扭矩传递要求的前提下，尽可能减少了零件的整体重量，降低传动过程中的转动惯量，提升传动系统启停阶段的响应速度。

在实际安装适配层面，这类直齿轮的安装边界需要重点关注几个核心参数的匹配：首先是中心安装孔的直径公差需要与适配传动轴的轴径公差形成合理的过渡配合，既不能过松导致装配后同轴度偏差过大，引发传动过程中的径向跳动，也不能过紧导致装配难度提升，后期拆卸维护不便。其次是键槽的宽度、深度尺寸需要与所选平键的规格完全匹配，键的顶面与轮毂键槽顶面需要预留合理间隙，侧面则要保证足够的接触面积，避免键连接出现压溃失效。另外齿轮的齿宽尺寸需要与啮合配对齿轮的齿宽形成合理搭配，通常小齿轮齿宽略大于大齿轮，以此抵消装配时可能出现的轴向错位，保证轮齿的有效啮合接触长度。

从应用场景的适配性来说，这款直齿轮适合在中低速、中等载荷的平行轴传动场景中使用，比如小型皮带输送机的驱动端传动、包装设备的送料机构传动、普通机床的手动进给传动链路等，这类场景对传动平稳性的要求没有高精度伺服传动那么严苛，但要求零件结构可靠、维护方便、采购替换成本低，直齿轮的特性刚好能够匹配这类需求。在建模过程中，齿形部分的绘制需要严格遵循渐开线的生成逻辑，保证齿廓曲线的精度，否则在后续的装配干涉检查、运动仿真过程中会出现轮齿卡滞、啮合间隙不合理的问题；中心孔与键槽的位置需要保证与齿轮分度圆严格同轴，否则会导致传动过程中出现周期性的转速波动，加剧轮齿的磨损，同时还会引发额外的振动与噪音。

在结构强度校核层面，这类直齿轮的设计需要根据额定传递扭矩、工况载荷系数计算轮齿的接触强度与弯曲强度，确保在额定载荷下齿面不会出现点蚀、齿根不会出现弯曲断裂。辐板部分的厚度设计需要兼顾轻量化与刚性要求，过薄的辐板会在传动载荷作用下出现形变，导致轮齿啮合位置偏移，加剧局部磨损；过厚的辐板则会增加不必要的重量，提升材料成本与传动过程中的能耗。轮毂部分的长度需要根据轴的安装固定要求确定，保证与轴有足够的配合长度，避免齿轮在轴上出现倾斜，影响啮合精度。

实际生产加工环节，这类齿轮通常可以采用滚齿、插齿的工艺完成齿形加工，对于有耐磨要求的应用场景，还可以对齿面进行高频淬火处理，提升齿面硬度，延长使用寿命。建模时需要注意齿根过渡圆角的尺寸不能随意简化，圆角过小会大幅提升齿根的应力集中系数，降低齿轮的疲劳寿命；齿顶的倒角也需要按照规范设置，避免装配过程中齿顶边缘磕碰损伤，同时也能减少啮合起始阶段的冲击。
