绳索传动导向槽轮带键槽滑轮结构

　　该绳轮结构主要用于绳索、细钢丝绳或柔性牵引件的绕置、导向与换向，常见于小型卷扬机构、实验台牵引装置、升降导向机构、门窗启闭机构以及教学演示设备中。轮体采用单槽盘式外形，外缘设置连续圆弧凹槽，槽底与槽侧共同约束绳索运行轨迹，避免牵引过程中绳索脱槽、跑偏或与相邻构件发生摩擦。轮槽宽度和深度按照常用细径绳索的弯曲半径进行匹配，使绳索在缠绕和释放时保持较稳定的接触位置，降低局部挤压与反复弯折带来的磨损。

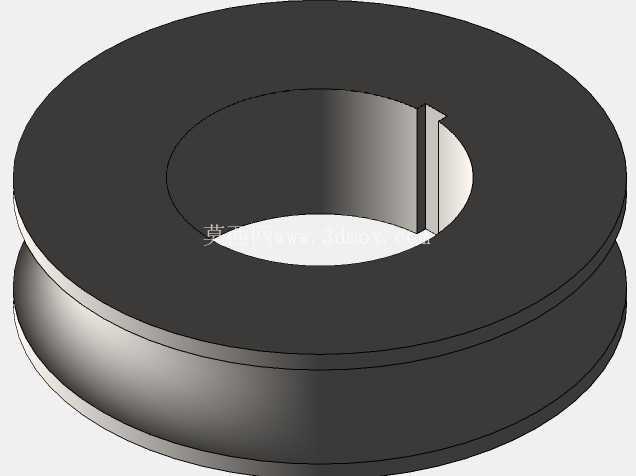

　　从结构组成看，零件整体可分为外轮缘、内轮毂和中间连接腹板三部分。外轮缘承担绳索载荷，槽面需要保持圆滑过渡；轮毂位于中心，用于与转轴配合并传递扭矩；腹板将外缘载荷传递至轮毂，同时控制轮体质量。该模型在轮毂孔侧设置键槽，属于典型的键连接方案。装配时，轮体通过中心孔套入轴径，再借助平键限制周向相对转动，使牵引负载能够可靠地由轮体传递到轴系，或由轴带动绳轮完成收放动作。

　　设计这类绳轮时，首先要确定的是绳索直径、许用弯曲半径和包角范围。轮槽底径不能过小，否则绳索在绕轮时弯曲应力过大，寿命会明显下降；轮槽也不能过宽，否则绳索在槽内缺少侧向约束，启停瞬间容易跳动。槽侧开口通常略大于绳索直径，便于绳索自然落入槽内，而槽底圆弧则与绳径相适配，使接触应力尽量分散。对于轻载牵引场景，盘式腹板结构已经能够满足刚度要求，同时比实心轮更节省材料，也便于三维建模和后续加工。

　　中心孔与键槽是安装边界中的关键部分。孔的名义尺寸需要与配套轴径形成明确配合关系，键槽宽度、深度和端部位置则要与所选平键标准一致。若键槽位置偏斜或槽宽过大，轮体在受载时会产生冲击和微动磨损；若配合过紧，则现场装拆困难。模型中键槽沿轴向贯通轮毂侧壁，便于加工时采用铣削或插削方式成型，也有利于装配时键与轴槽对准。轮毂轴向长度应略大于受力接触区需要，使轮体在轴上具有足够支承宽度，避免悬臂状态下产生偏摆。

　　在实际设备布置中，绳轮通常不是孤立存在的，而是与牵引轴、轴承支座、张紧轮、绳索固定端和驱动单元共同构成传动链路。绳轮中心高、轮槽对称面与绳索走向必须保持一致，否则绳索会持续爬向槽侧，造成边缘磨损和附加轴向力。若用于换向导向，还需校核绳索进出轮槽的夹角，保证绳索在整个行程内不与机架、护罩或其他运动件干涉。对于升降类机构，绳轮附近一般还会预留防脱挡杆或护罩空间，虽然本模型主体只表现轮体，但在整机设计时应把这些安全边界一并考虑。

　　三维建模过程中，可先绘制轮体回转剖面，再通过旋转特征生成外轮缘、轮毂和腹板的基本实体；中心孔与键槽随后通过拉伸切除完成。轮槽圆弧、外缘倒角和轮毂端面过渡需要保持几何连续，避免出现尖锐棱边。工程图输出时，应重点表达轮槽截面、中心孔尺寸、键槽位置、端面跳动和槽面粗糙度要求。载荷较大时，材料可选用钢件并进行调质或表面处理；轻载演示或低频次使用场景也可采用铝合金、尼龙或工程塑料，以减轻重量并降低绳索磨损。

　　该结构的价值在于形式简单、传动直接、维护方便。它不依赖复杂齿形啮合，而是通过摩擦和缠绕关系实现柔性牵引，适合直线拉动、短距离提升和方向转换。设计人员在选型或改型时，应围绕绳径、槽径、轴径、键连接、轮缘宽度和安装空间进行联动校核，使轮体既能容纳绳索，又能与轴系和机架形成稳定装配。
