正齿轮复合传动齿轮组装配结构

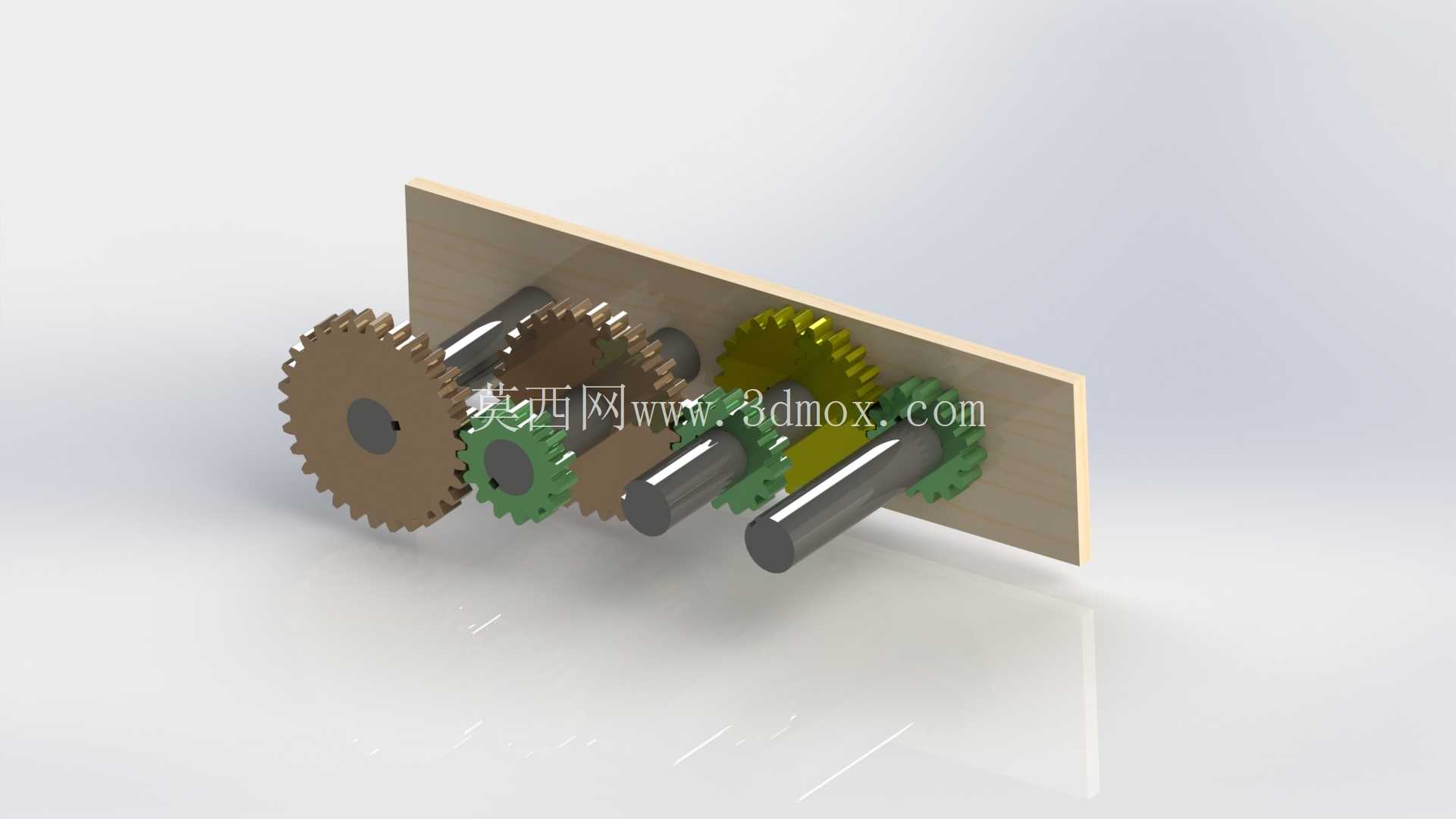

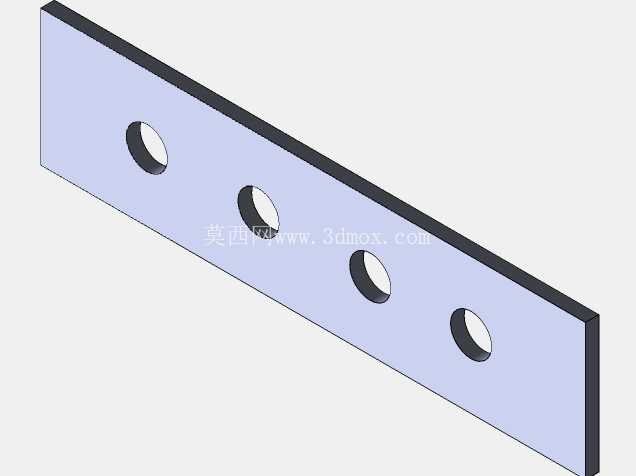

这套正齿轮复合传动结构，核心是通过多组不同模数、齿数的正齿轮同轴串联与平行轴啮合搭配，实现单输入下的多档位转速扭矩输出，在小型轻工输送线、桌面级自动化工位、教学演示实验台这类对安装空间有严格限制的场景里应用十分广泛。整套结构的安装基准是一块立式安装基板，所有传动轴均垂直贯穿基板定位，轴端通过轴肩与卡簧完成轴向限位，不需要额外设计复杂的轴承座支撑结构，安装时只需要在配套设备的立板上按照对应孔位打沉头孔，用螺栓将基板整体固定即可完成装配，大幅降低了现场安装的对位难度。

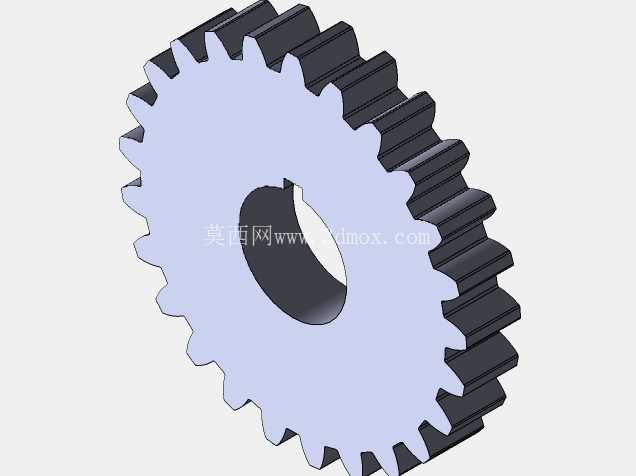

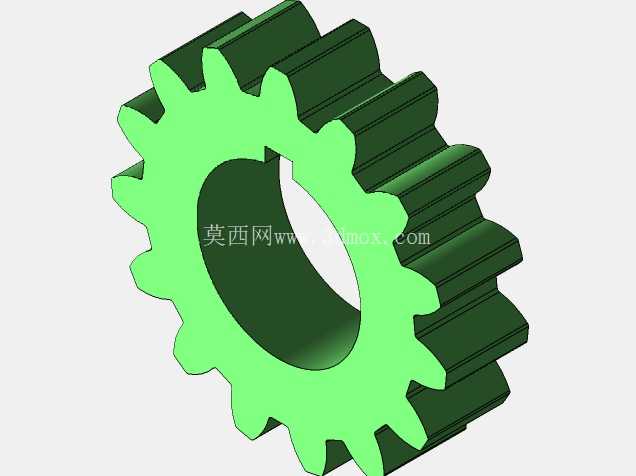

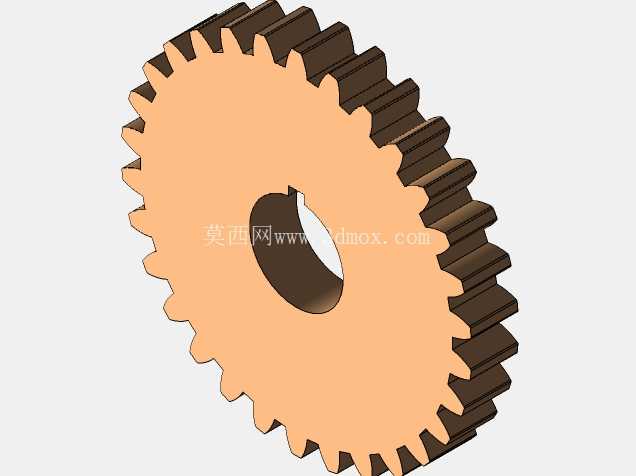

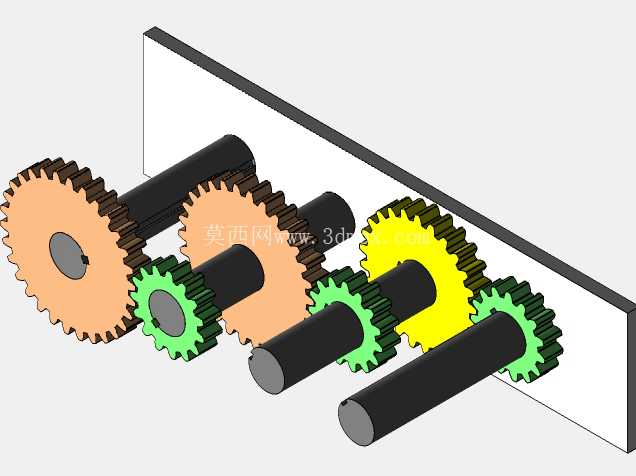

从传动逻辑来看，这套结构没有采用常规的单对齿轮减速设计，而是在三根平行传动轴上分别嵌套了两组不同参数的正齿轮，其中输入轴上的大模数钢质齿轮与中间轴上的小模数绿色尼龙齿轮啮合，完成第一级大减速比传动，中间轴同轴固定的大尺寸棕色金属齿轮又与输出轴上的小尺寸齿轮啮合，完成第二级减速，同时中间轴还预留了额外的齿轮安装位，可以根据实际负载需求切换啮合配对，实现3种不同传动比的快速调整，不需要重新加工更换整个传动箱。设计时特意将不同传动比的齿轮沿轴向错开排布，相邻齿轮之间预留了2mm的轴向间隙，避免运转过程中不同速比的齿轮发生剐蹭打齿，所有齿轮的齿顶圆与安装基板之间预留了不小于5mm的安全距离，防止齿轮运转时摩擦基板产生异响与磨损。

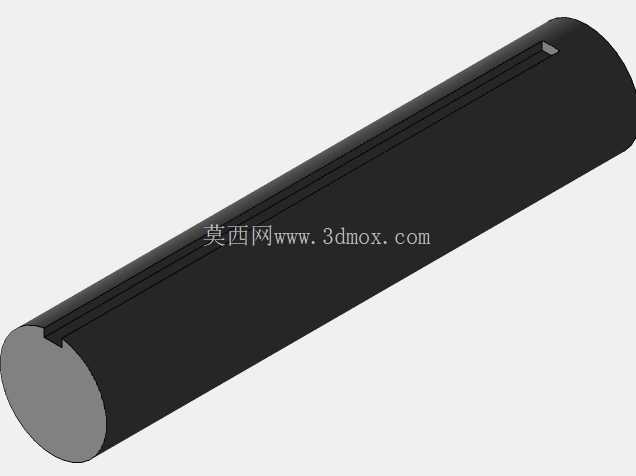

在零件选型搭配上，这套结构兼顾了刚性与轻量化需求，传递大扭矩的低速级齿轮采用45号钢调质加工，齿面高频淬火处理，能够承受持续的冲击载荷，高速级啮合的齿轮采用玻纤增强尼龙材质，运转时噪音更低，自润滑性能更好，不需要频繁加注润滑脂维护，适配长时间连续运转的工位需求。所有传动轴均采用冷拉圆钢加工，轴上与齿轮配合的位置加工有平键槽，通过普通A型平键传递扭矩，轴与基板的配合位置加装了薄型含油轴承，摩擦阻力小，维护周期长，不需要额外设计润滑油路。

实际安装调试时需要注意，整套结构的轴向总厚度不超过80mm，安装基板的平面度需要控制在0.1mm以内，避免轴系安装后出现偏斜导致齿轮啮合不均，加速齿面磨损。齿轮啮合的侧隙需要调整在0.05-0.1mm之间，侧隙过大会导致传动回程误差大，反向传动时出现明显冲击，侧隙过小则会导致运转卡滞，温升过快。这套结构的输入轴端可以直接连接步进电机、直流减速电机等常见动力源，输出轴端可以通过联轴器连接同步带轮、链轮等执行元件，不需要额外加装过渡连接结构，适配性较强。

不同于集成式的减速箱结构，这套开式复合齿轮组的所有传动零件都外露在基板一侧，日常检查齿面磨损、清理杂物都十分方便，适合在粉尘不多、环境相对干净的装配工位、教学实验场景使用，如果应用在多粉尘的生产场景，只需要额外加装一个厚度1.5mm的薄钢板防护罩，在对应轴的位置开出轴孔即可完成封闭防护，不需要大幅改动原有安装结构。设计时所有齿轮的安装孔位、轴的直径都采用了行业通用的标准尺寸，替换备件时不需要单独定制加工，直接采购标准正齿轮、标准光轴即可完成更换，后期维护成本极低。
