可移动带盖商用烧烤架结构设计

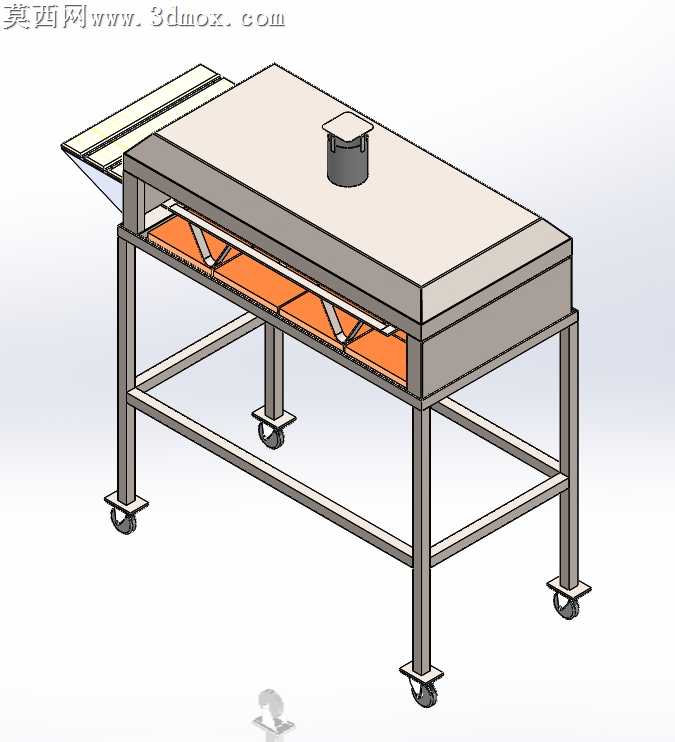

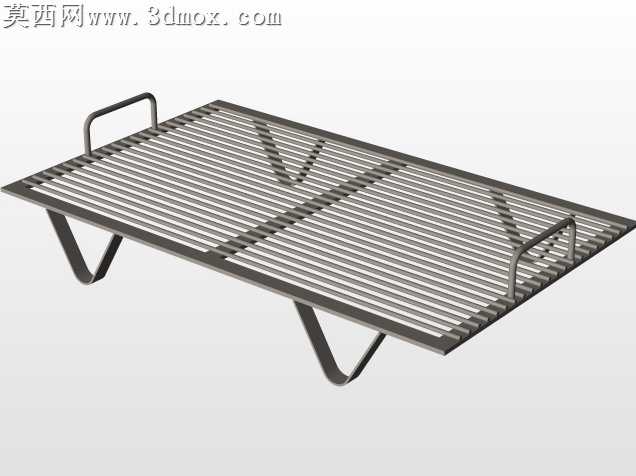

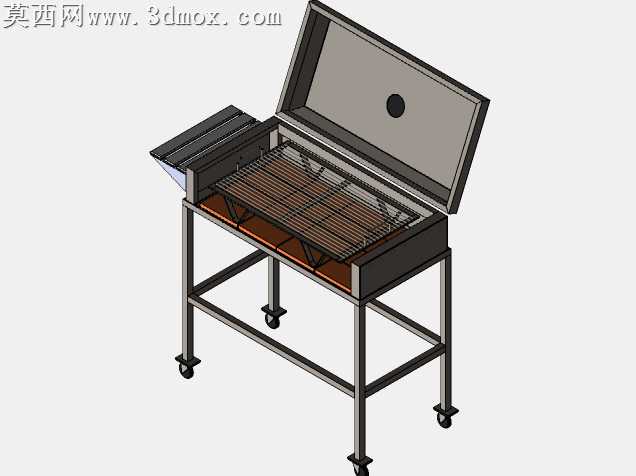

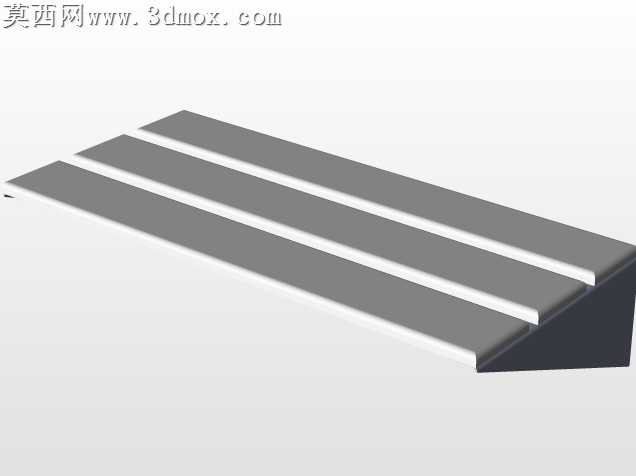

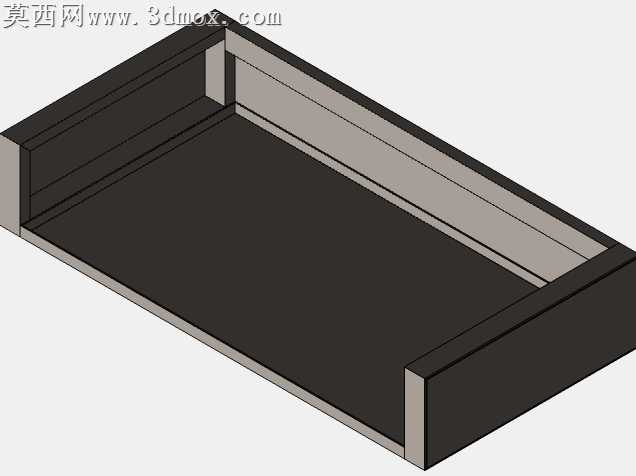

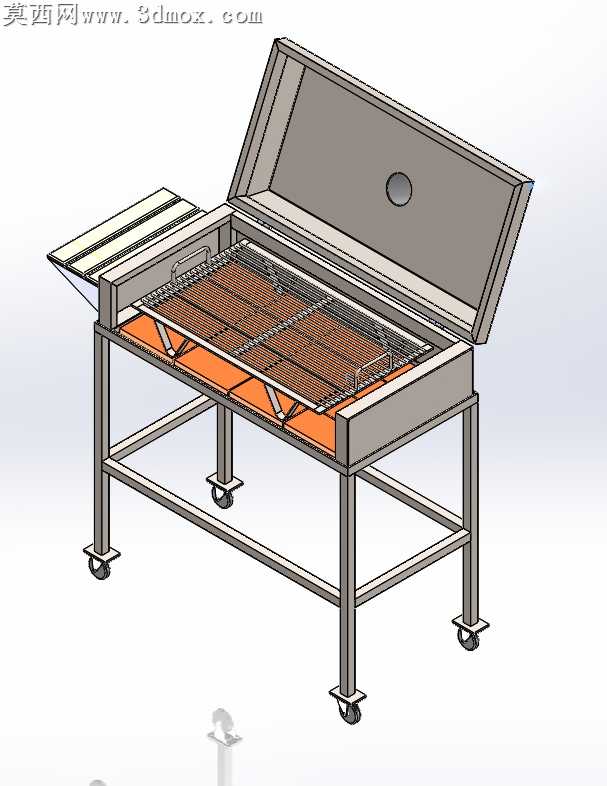

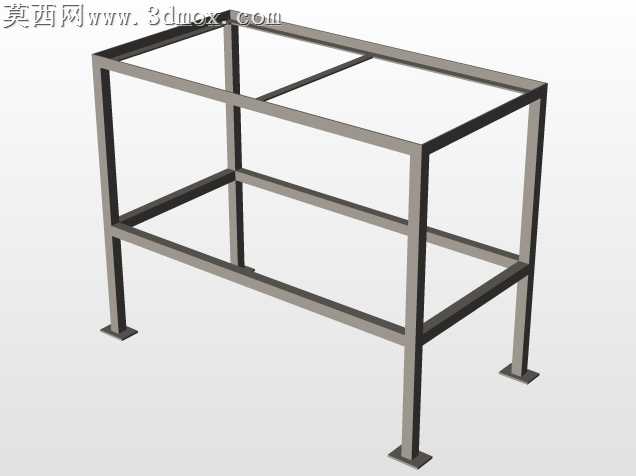

本作品为商用可移动带盖烧烤架的三维设计模型，建模阶段基于参考实物图片做了结构优化调整，整体采用钣金与型材结合的建模逻辑，完整还原了烧烤架的全部功能结构。模型主体炉身采用薄板金属材质搭建，通过拉伸、抽壳、钣金折弯等特征完成炉腔的基础造型，炉腔内部设置了分层承托结构，下层为隔热承托板，上层为网格状烧烤网，烧烤网采用阵列式栅格结构建模，保证镂空通风效果的同时还原真实烤网的支撑强度。炉身一侧设置了可抽拉的侧边置物台，通过滑轨结构实现抽拉收纳，闲置时可推入炉身侧面节省空间，使用时拉出可放置食材、调料等物品。炉身上方配置可开合的上盖，上盖通过转轴结构与炉身后侧连接，开合角度可自由调整，上盖表面设置了圆形观察位，无需开盖即可观察内部食材烤制状态。炉身底部采用方管焊接搭建支撑框架，框架做了横向与斜向的加强筋设计，保证整体结构的承重稳定性，四条支撑腿底部均安装了带刹车的万向脚轮，既可以方便整体设备的移动转运，刹车锁定后也可保证使用过程中设备不会移位。渲染阶段针对不同部件做了材质区分，炉身、框架、烤网等金属部件分别赋予了拉丝不锈钢、哑光冷轧钢、金属网格等不同质感的材质，隔热层赋予了耐高温橙色涂层材质，脚轮赋予了橡胶与金属结合的材质，上盖的观察位赋予了半透明耐高温玻璃材质，整体渲染效果贴近真实商用烧烤设备的质感。设计过程中针对原有参考结构做了多处优化，一是调整了炉身内部的承托高度，让炭火与烤网的距离更符合烤制需求，二是加强了底部框架的连接结构，避免满载状态下框架变形，三是优化了上盖的配重平衡，让开合操作更顺畅，四是在侧边置物台增加了防滑挡边，避免放置的物品滑落。整体模型结构完整，各部件的装配关系清晰，可直接用于结构验证、生产参考或相关场景的可视化展示。
