黄铜圆合页铰链三维结构设计

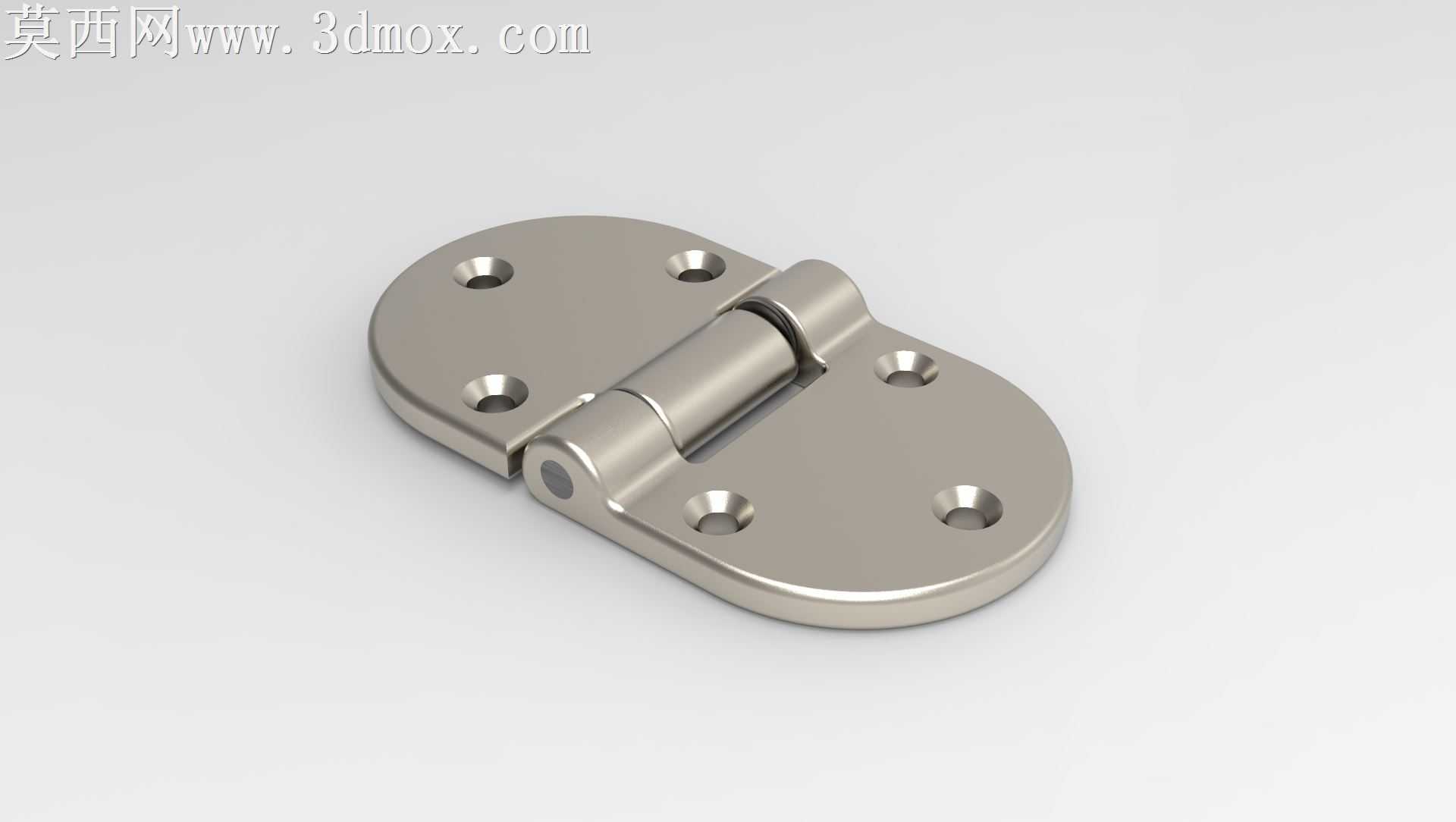

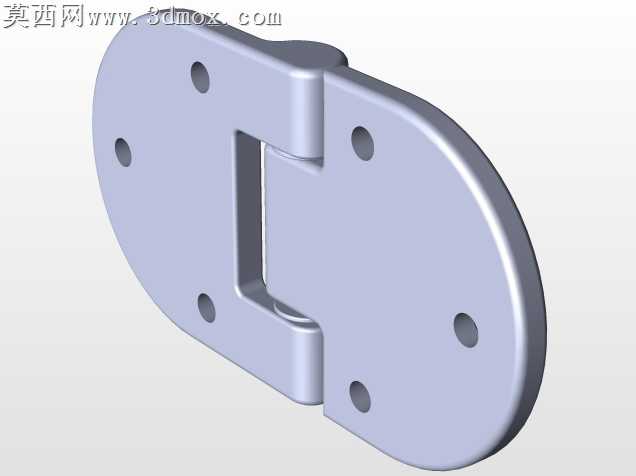

本作品为黄铜材质的圆形翻边合页铰链三维建模作品，建模过程采用参数化设计思路，先绘制单侧合页片的二维轮廓草图，以合页转动轴心为基准定位两个对称页片的安装孔位，每片合页设置三个沉头安装孔，孔位沿圆形页片均匀排布，保证安装后受力均匀，避免页片受力变形。建模时先完成单侧页片的实体拉伸，对页片边缘做倒圆角处理，消除尖锐棱角，还原真实五金件的钝化加工工艺，再通过卷圆特征构建合页的转轴套筒结构，两个页片的套筒采用交错排布设计，中间预留转动间隙，保证合页开合顺畅无卡滞。转轴部分采用同轴心配合设计，模拟真实合页的销轴装配关系，建模时严格控制套筒的同轴度公差，保证转动副的配合精度，避免开合过程中出现晃动偏移。材质渲染阶段采用黄铜金属材质，调整材质的粗糙度参数，还原黄铜抛光后的温润金属光泽，对合页表面做轻微的拉丝纹理处理，模拟真实五金件的表面加工质感，同时添加环境反射效果，让金属表面的光影过渡更自然真实，转轴缝隙处添加轻微的阴影效果，强化模型的结构层次感。结构设计上，圆形页片相比普通方形合页没有突出的棱角，安装后更美观安全，适合对外观有要求的箱体、小型柜门、翻板结构使用，三个安装孔的排布方式可以让合页承受更大的开合拉力，避免长期使用后出现页片变形、螺丝松动的问题。建模过程中对所有安装孔做沉头处理，保证螺丝安装后头部完全沉入页片表面，不会出现凸起刮蹭的问题，页片与转轴套筒的连接处做加强过渡处理，提升结构的抗弯折强度，还原真实五金件的结构强度设计。渲染阶段采用柔和的影棚布光，从多个角度打光突出金属材质的质感，同时清晰展现合页的结构细节，包括沉头孔的深度、转轴的配合间隙、页片的厚度参数，让模型既具备真实的视觉效果，也能完整展现产品的结构设计特点，可用于五金产品展示、结构装配演示、相关产品的配套设计参考。
