DIN导轨安装式两极接触器结构设计

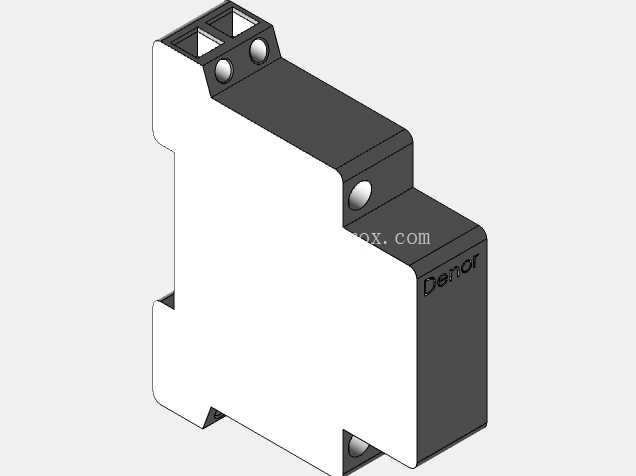

这款两极接触器的三维结构，完全围绕终端配电场景的实际安装需求搭建，日常在楼宇照明回路、小型动力设备分合、自动化控制柜的二次回路里随处可见这类器件的身影，核心作用是通过小电流控制信号实现主回路的通断切换，避免操作人员直接接触高压大电流回路，同时可配合热继电器、PLC输出触点实现过载、远程启停的逻辑控制。

从结构设计逻辑来看，整体采用了模数化的窄体布局，宽度适配标准35mmDIN导轨的安装节距，单台器件占用两个标准模数位，柜体排布时可以和微型断路器、继电器、端子排等同规格模数化器件并排安装，不会出现相邻器件干涉的问题。外壳采用上下分模的卡扣式结构，主体基座为阻燃PA66材质，表面做了细磨砂处理，既可以提升爬电距离，也能避免车间安装时表面留下划痕影响绝缘性能；上半部分的深色端盖区域集成了接线端子的防护结构，两个主回路进线端子的压线螺丝采用M3规格的十字槽设计，压线框为镀镍铜材质，可适配1.5-6平方毫米的多股铜芯导线，接线时导线插入深度有明确的内部限位，不会出现导线顶到内部动触头结构导致卡滞的问题。

器件侧面设计了标准的导轨锁扣结构，安装时只需将器件上沿卡在DIN导轨上沿，向下按压听到卡扣卡入的声响即可完成固定，拆卸时用一字螺丝刀撬动下方的锁扣拨片即可快速取下，不需要额外的固定螺丝，在柜内布线调整时能大幅节省装配时间。器件正面的品牌标识区域采用凹刻填漆工艺，长期使用不会因为摩擦导致标识模糊，侧面预留了辅助触点的扩展卡槽，后续如果需要增加信号反馈触点，可以直接在侧面拼装适配的辅助触点模块，不需要更换主接触器本体，也不用额外调整安装空间。

内部的动触头组件采用直动式布局，电磁线圈布置在器件下半部分的腔体内，衔铁的运动行程做了限位设计，吸合时的超程控制在1.2mm左右，既可以保证触头接触压力足够，避免长期工作出现触头熔焊的问题，也能减少吸合时的碰撞噪音。主触头的接触片采用银氧化镉合金材质，表面做了圆弧倒角处理，分断电流时可以快速拉断电弧，灭弧腔内部设置了简单的栅格结构，能够将长电弧切割成短弧快速熄灭，满足AC-3使用类别的分断要求。

建模过程中对所有安装边界做了干涉校验：接线端子的螺丝拧到最大行程时，不会突出外壳表面，避免相邻器件接线时螺丝互相触碰；导轨锁扣在解锁状态下，突出外壳的尺寸不超过2mm，不会影响器件从导轨上滑入安装；器件上下方向的散热槽开孔位置避开了内部线圈的发热集中区，既可以保证空气对流散热，也能防止外部的金属碎屑从散热槽掉入内部造成短路。另外器件的进线端和出线端做了明确的标识区分，标识位置在端子旁的斜面上，接线人员从正面操作时可以清晰看到标识，不会出现进线出线接反的问题。

在实际选型配套时，这类两极接触器常用来控制单相220V的负载，比如小型风机、照明回路、电动阀门的电源通断，相比三极接触器体积更小，成本更低，在单相负载场景下的空间利用率更高。建模时还原了所有装配细节，包括外壳的卡扣配合位置、内部触头的运动间隙、端子压线框的活动范围，在做柜体布局的三维装配时，可以直接调用这个模型模拟实际安装状态，提前排查柜内走线空间、器件与线槽的干涉问题，避免实际装配时出现器件装不下、接线空间不足的问题。
