带可调尾座的双光轴滑动导轨组件

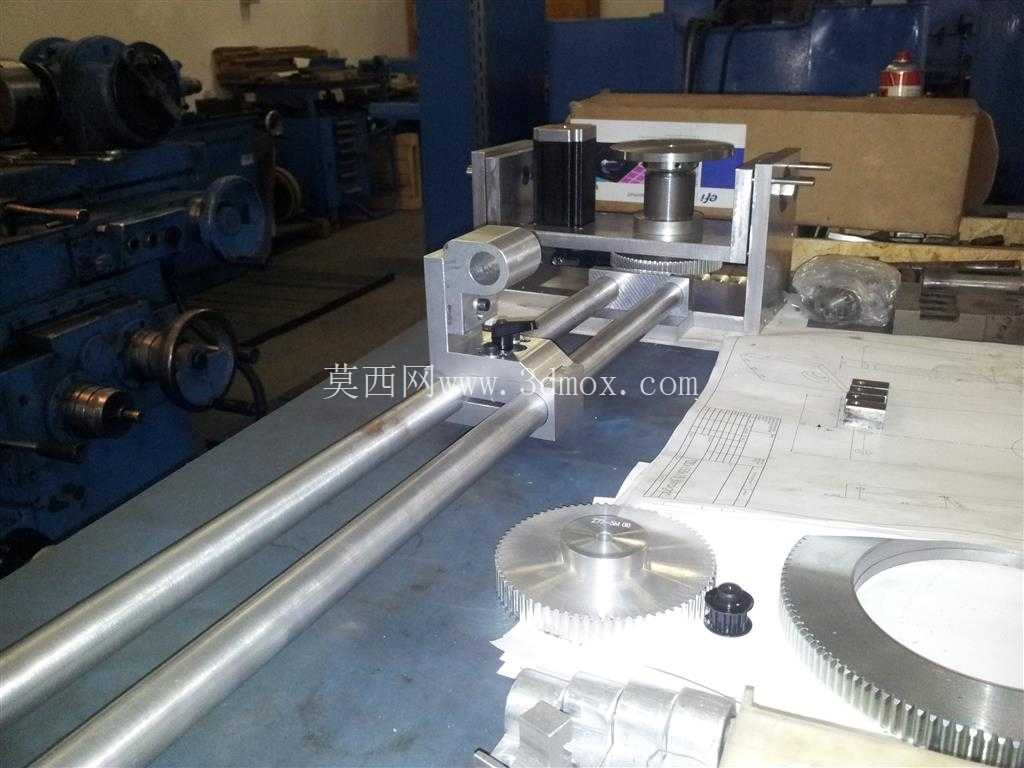

　　这款双光轴滑动导轨组件，是面向小型数控加工、精密工位进给场景设计的直线运动执行单元，核心适配小型桌面级加工设备的第四轴、第五轴耳轴配套使用，也可独立作为小型工装的直线位移滑台使用，在小尺寸工件的铣削、打磨、检测工位中承担精准导向与负载承载功能。从结构设计逻辑来看，组件采用两根平行布置的圆柱光轴作为导向基准，相比单轴导向结构，双光轴布局可有效抵消滑台运动过程中的偏转力矩，避免滑台出现卡滞、偏磨问题，光轴两端通过带安装孔的方形支座固定在安装基准面上，支座上的沉头孔可适配内六角螺栓直接锁附在设备台面或工装基板上，安装时仅需保证两根光轴的平行度公差控制在0.02mm/m范围内，即可保证滑台全程运动顺畅无卡顿。

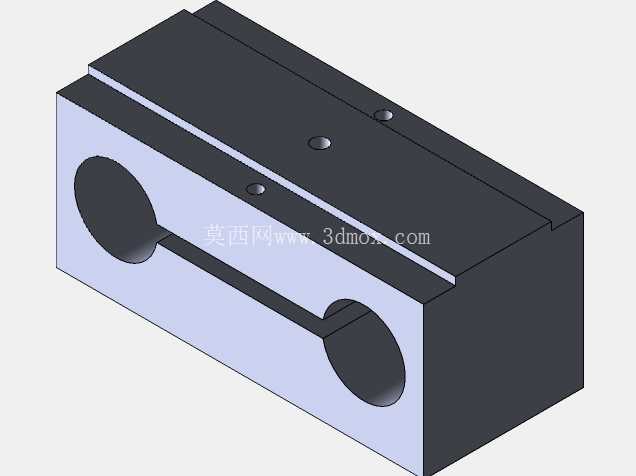

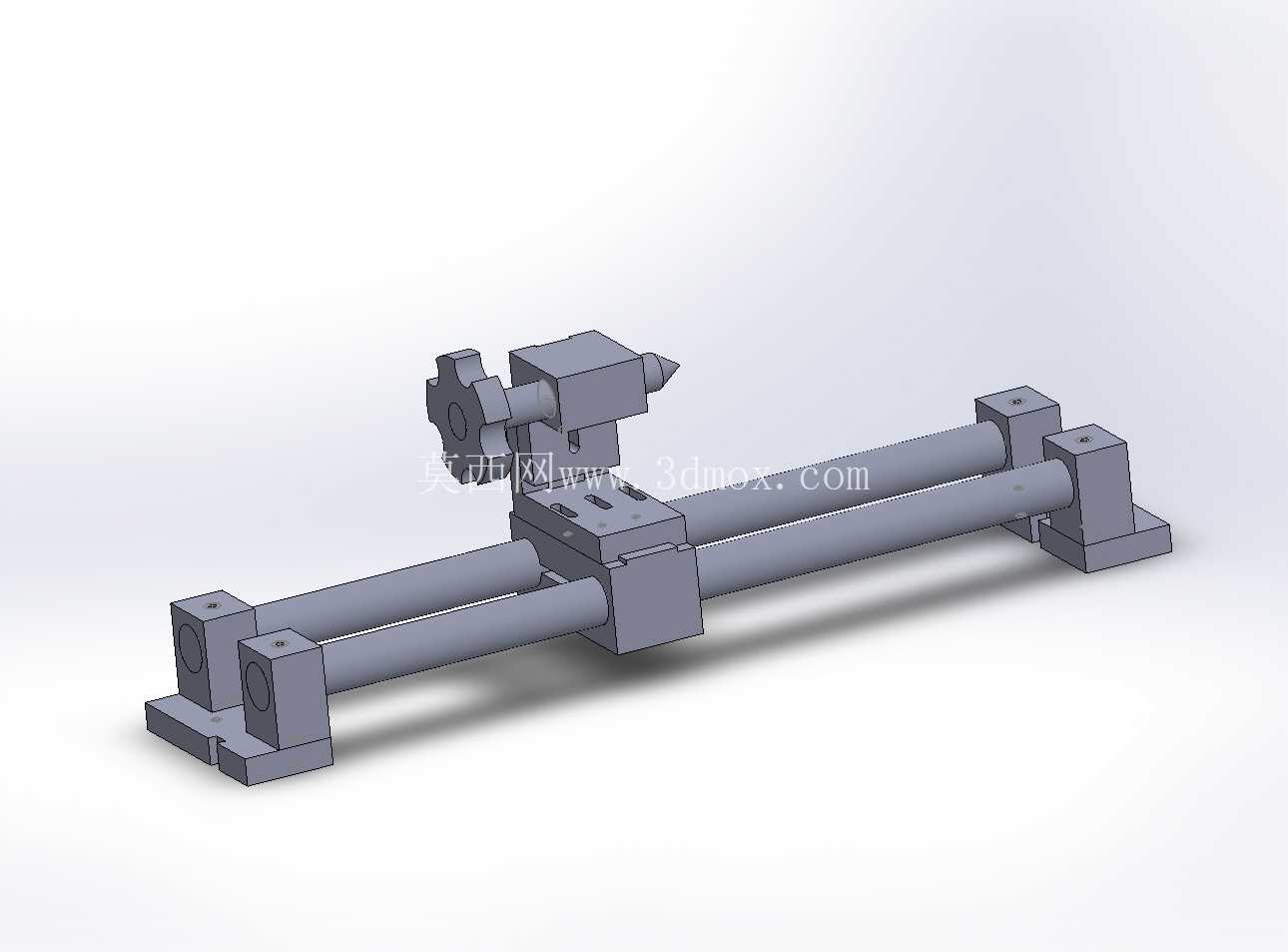

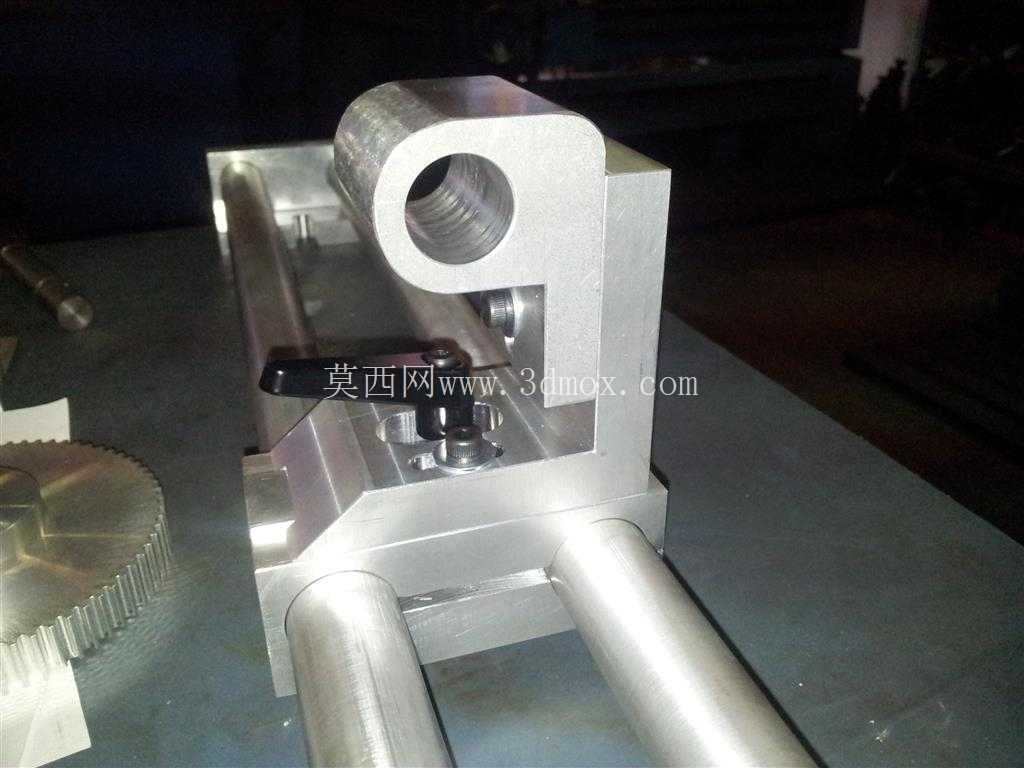

　　滑台部分采用分体式锁紧结构，滑块本体与光轴配合的内孔做了研磨处理，配合间隙控制在0.01-0.03mm之间，既保证运动的顺滑度，又能控制径向跳动量，滑台侧面设置的锁紧旋钮可在滑台移动到目标位置后快速锁止，无需额外增加限位锁紧机构，适配需要频繁调整工位、定点加工的作业场景。组件末端集成的小型可调节尾座是这套结构的核心功能拓展点，尾座自带顶针结构，顶针的伸出量可通过尾部的旋钮进行微调，微调行程覆盖15mm范围，可适配不同长度的轴类、盘类工件装夹，当配套第四轴、第五轴耳轴使用时，尾座可作为活动支撑端抵消工件加工过程中的切削颤振，提升小工件加工时的刚性，避免细长轴类工件加工时出现让刀变形问题。

　　从安装边界尺寸来看，整套组件的总长度可根据光轴长度灵活适配，常规适配桌面级设备的规格总长度在300-500mm区间，滑台的横向宽度控制在80mm以内，尾座的最大装夹中心高与滑台安装面保持一致，安装时仅需在基板上对应支座安装孔位置加工M5或M6的螺纹孔即可完成固定，无需额外加工复杂的定位槽，降低了配套设备的加工难度。在实际应用场景中，这套导轨组件除了配套多轴转台使用外，也可独立作为小型点胶设备、激光打标设备的进给轴使用，滑台的安装面预留了标准的螺纹孔位，可直接固定工装夹具、加工主轴等执行部件，双光轴的结构设计相比线轨结构成本更低，且对安装环境的粉尘、切屑容忍度更高，在小型木工加工、软金属雕刻这类粉尘较多的作业场景中，维护成本远低于精密滚珠线轨，日常仅需定期在光轴表面涂抹润滑脂即可保证长期运行精度。

　　设计过程中针对小型设备的安装空间限制做了专门的结构优化，所有固定支座的边角都做了倒角处理，避免安装时与周边其他部件产生干涉，尾座的调节旋钮做了滚花处理，操作人员无需借助工具即可手动完成顶针的松紧调节，在小批量多品种的工件加工场景中，可大幅缩短工位调整的辅助时间。滑台的运动阻尼经过匹配调试，手动推动时的阻力均匀，不会出现忽松忽紧的情况，即使没有配备驱动丝杠，也可作为手动调节滑台使用，适配检测工位、工件定位工位的手动调整需求，若需要实现自动进给，也可在两根光轴之间加装丝杠或同步带传动结构，滑台本体预留了与传动螺母连接的安装孔位，无需对滑台结构进行二次加工即可完成自动化改造。整套结构的受力路径经过优化，切削负载从滑台工作面传递到滑块本体后，均匀分散到两根光轴上，再通过两端支座传递到安装基准面，不会出现局部应力集中的问题，长期使用后光轴的磨损量均匀，不会出现局部凹陷导致的精度丧失，正常维护条件下的使用寿命可达上万小时，完全满足小型加工设备的长期使用需求。
